ДЗ «Київський коледж зв’язку»
КУРСОВЕ ПРОЕКТУВАННЯ
з предмету: «Будівництво та експлуатація
лінійних споруд зв’язку»
на тему:
«Проектування внутрішньозонової мережі зв’язку
Вінниця - Хмільник»
Підготував
Студент групи СОЗ-Л-84
Русаков Іван
Київ 2011
ЗМІСТ
ТЕХНІЧНЕ ЗАВДАННЯ |
3 |
ВСТУП |
4 |
2 ВИБІР ТРАСИ |
5 |
3 РОЗРАХУНКОВА ЧАСТИНА |
7 |
4 ВИБІР КАБЕЛЯ ТА ОБЛАДНАННЯ |
8 |
5 ВИБІР СИСТЕМИ ПЕРЕДАЧІ |
12 |
6 РОЗМІЩЕННЯ КАБЕЛЬНИХ МАЙДАНЧИКІВ |
13 |
7 ЕКСПЛУАТАЦІЯ МЕРЕЖІ |
14 |
8 ТЕХНІКА БЕЗПЕКИ ТА ОХОРОНА ПРАЦІ |
16 |
9 ВИСНОВОК |
19 |
ПЕРЕЛІК ПОСИЛАНЬ |
20 |
Технічне завдання
Варіант №6
Траса |
Вінниця - Хмільник |
Довжина траси |
63 км |
Кількість волокон |
32 |
Температурна зона |
1 |
Робоча температура |
-25…+35 |
Варіанти характеристики місцевості вздовж траси
|
Ліс, поле, болото |
Відносна вологість 85-100% |
40-40,5 км |
Наявність ЛЕП |
14-32 км |
Довжина хвилі |
1550 нм |
Варіанти матеріалу скла |
7; 10 |
Коефіцієнт загасання |
0,26-0,27 дБ/км |
Дисперсія |
4 пс/нм*км |
ВСТУП
Волоконно-оптичні лінії зв'язку (ВОЛЗ) - це вид системи передачі інформаційних даних, при якому інформація передається по оптичним діелектричним світловодам, відомим під назвою оптичне волокно. В даний час ВОЛЗ вважаються найдосконалішим фізичним середовищем для передачі інформації, а також найперспективним середовищем для передачі великих потоків інформації на значні відстані.
Переваги ВОЛЗ
Волоконно-оптичні лінії володіють рядом переваг перед дротяними (мідними) і радіорелейними системами зв'язку:
Мале загасання сигналу (0,15 дБ/км в третьому вікні прозорості дозволяє передавати інформацію на значно більшу відстань без використання підсилювачів. Підсилювачі у ВОЛП можуть ставитися через 40, 80 і 120 кілометрів, залежно від класу кінцевого устаткування.
Висока пропускна здатність оптичного волокна дозволяє передавати інформацію на високій швидкості, недосяжною для інших систем зв'язку.
Висока надійність оптичного середовища: оптичні волокна не окислюються, не схильні до слабкого електромагнітного впливу.
Висока захищеність від міжволоконних впливів - рівень захисту, випромінювання понад 100 дБ. Випромінювання в одному волокні майже не впливає на сигнал в сусідньому волокні.
Пожежо-та вибухобезпечність при вимірюванні фізичних і хімічних параметрів
Малі габарити і масса
Недоліки ВОЛЗ
Відносна крихкість оптичного волокна. При сильному вигинанні кабелю (особливо, якщо як силовий елемент використовується стеклопластиковий пруток) можлива поломка волокон або їх замутнення із-за виникнення мікротріщин.
Складна технологія виготовлення як самого волокна, так і компонентів ВОЛЗ.
Складність перетворення сигналу (у інтерфейсному устаткуванні).
Відносна дорожнеча оптичного кінцевого устаткування. Проте, устаткування є дорогим у абсолютних цифрах.
Замутнення волокна з часом унаслідок старіння.
2. Вибір траси
Згідно варіанту траса Вінниця - Хмільник

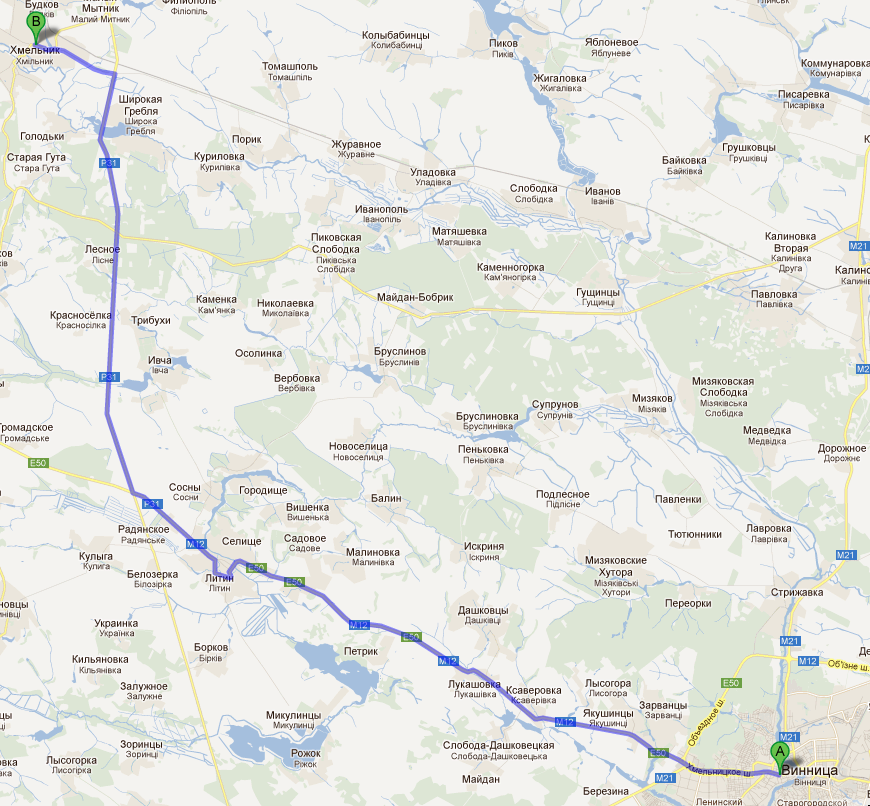

Рис.2.1 Траса Вінниця-Хмільник
Обрана траса повинна забезпечити передачу даних між населеними пунктами Вінниця-Хмільник, а також у населених пунктах , які проходять поруч з лінією зв'язку.
На даній ділянці проживає 420000 чол.:
м. Вінниця – 370000 чол.
м. Хмільник – 28000 чол.
м. Литін – 6000 чол.
смт. Широка Гребля – 4000 чол.
смт. Мукашівка – 4500 чол.
Рис.2.2 Ситуаційна схема
