2.3. Расчет и назначение усиления конструкции дорожной одежды:
На трёх участках дороги дорожная одежда не соответствуем по прочности. Следовательно, было принято решение о её усилении асфальтобетонным слоем.
Участок 1:

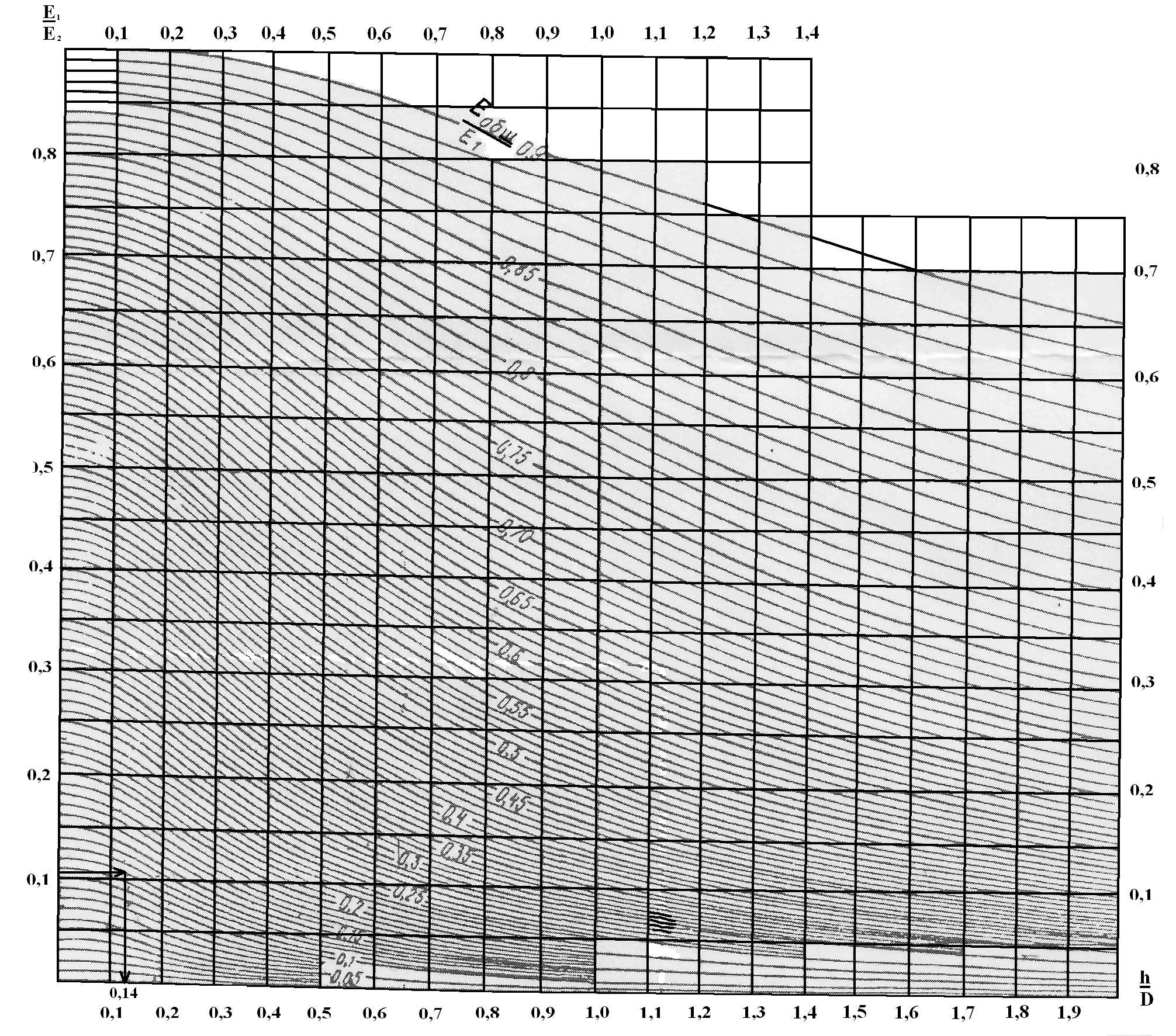

Ен/Ев = 240/2400 = 0,1; Еобщ/Ев = 288/2400 = 0,12; hв = 0,15 · 37 = 5,6 см
На первом участке (0 ÷ 1,8 км) требуется уложить асфальтобетонное покрытие толщиной 5,6 см.
Участок 2:
Дорожная одежда соответствует по прочности.
Участок 3:

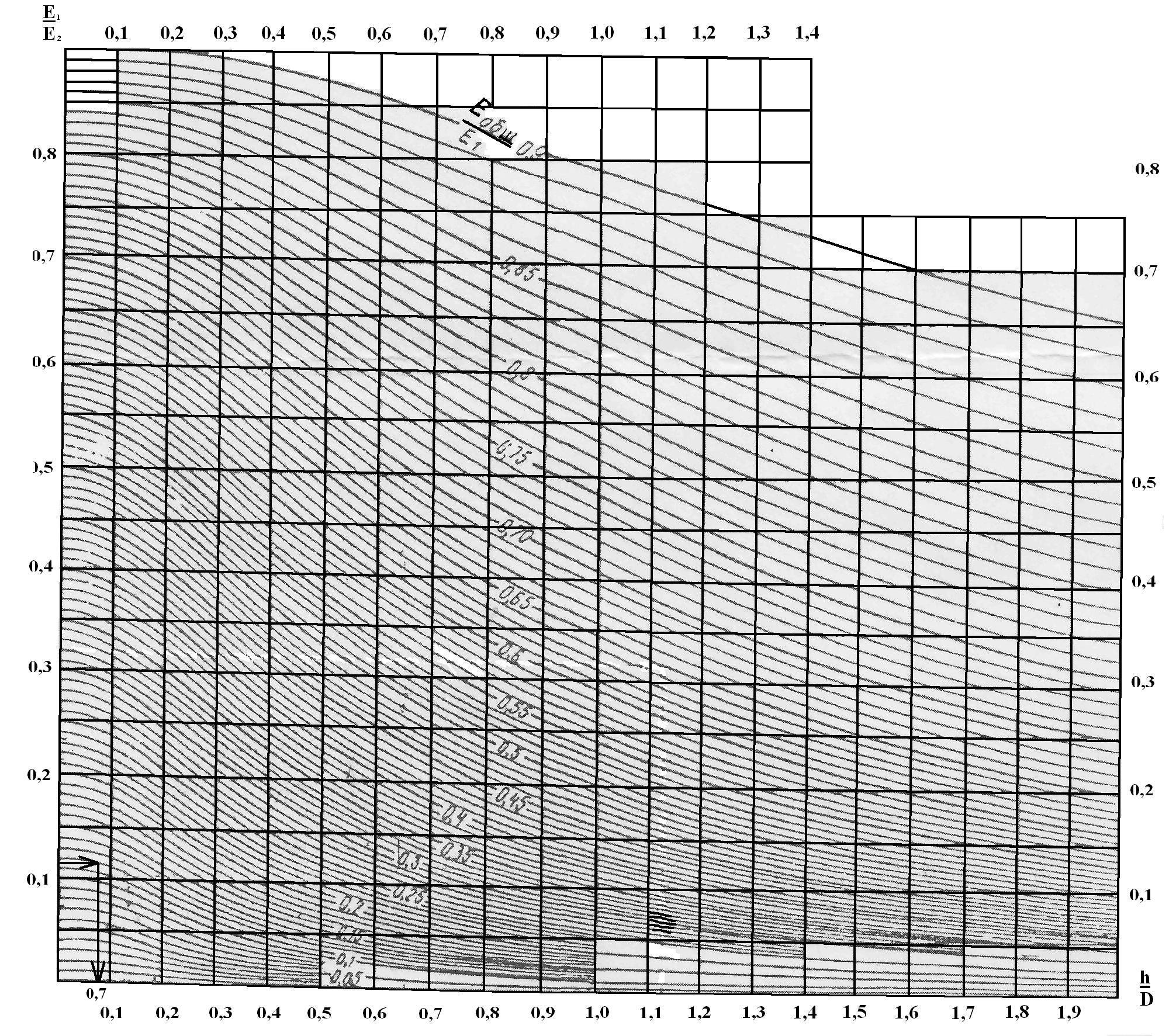

Ен/Ев = 280/2400 = 0,117; Еобщ/Ев = 288/2400 = 0,12; hв = 0,07 · 37 = 2,6 см
На третьем участке (3,7 ÷ 4,9 км) требуется уложить асфальтобетонное покрытие толщиной 2,6 см.
Участок 4:
Ен/Ев = 250/2400 = 0,104; Еобщ/Ев = 288/2400 = 0,12; hв = 0,14 · 37 = 5,2 см
На четвёртом участке (4,9 ÷ 6,0 км) требуется уложить асфальтобетонное покрытие толщиной 5,2 см.
2.4. Определение межремонтного срока до реконструкции дороги:
Сроком службы дороги является период в годах от начала эксплуатации до года реконструкции. Реконструкция дороги планируется тогда когда, эксплуатируемая дорога исчерпывает свои возможности по максимально возможной интенсивности движения, т.е. когда коэффициент интенсивности превышает единицу:
Кинт = Nф(т) / Nmax > 1 (2..4.1)
Nф(т) - интенсивность движения на «Т» год эксплуатации дороги, авто/сут;
Nmax - максимальная расчётная интенсивность движения для данной категории дороги: 3000 авто/сут. [4].
Nф(т) = N1 · qТ-1 (2.4.2)
N1 - интенсивность движения на первый год эксплуатации дороги: 1521 авт./сут;
g - знаменатель прогрессии роста интенсивности движения (1,017);
Т - год определения интенсивности движения (порядковый номер года от года сдачи дороги в эксплуатацию).
Все вычисления сводим в таблицу 2.4.1 и строим график для определения срока службы дороги до реконструкции.
Расчет сводится в таблицу.
Таблица 2.4.1
Год эксплуатации, год |
1 |
20 |
40 |
41 |
42 |
Интенсивность движения Nф(т), авт./сут |
1521 |
2095,209 |
2935,259 |
2985,158 |
3035,906 |
Коэффициент интенсивности, Кинт |
0,507 |
0,698403 |
0,97842 |
0,995053 |
1,011969 |

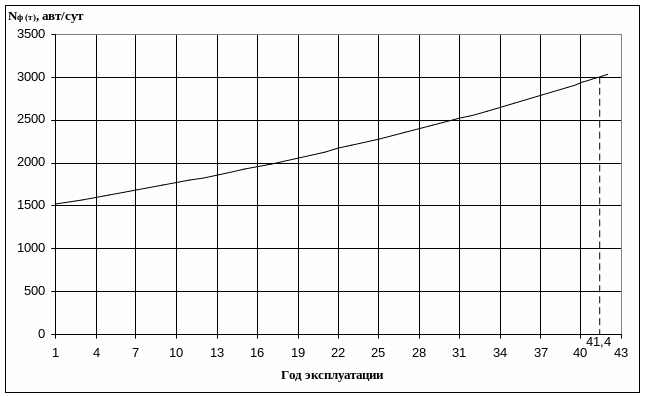

По полученным данным строим график определения срока службы дороги Nф(т) = f(Т).
Вывод: срок службы дороги составляет 41 год.
Глава III. Определение видов и объемов работ по эксплуатации дороги и составление директивного графика эксплуатации участка автомобильной дороги
3.1. Определение видов и объемов работ по эксплуатации дороги
В процессе эксплуатации дороги осуществляются работы по её содержанию и ремонту с целью сохранения или улучшения транспортно эксплутационных качеств.
Работы осуществляются постоянно по всей длине дороги и подразделяются на весенние, летние и осенние. Объёмы и виды работ по содержанию зависят от климатических условий местности, типа покрытия, категории дороги и характера прохождения её по местности.
№ п/п |
Виды работ |
Ед. изм. |
Объём работ |
Содержание земляного полотна |
|||
1 |
Ликвидация "диких" съездов |
шт |
3 |
2 |
Уборка различных предметов и мусора |
км |
12 |
3 |
Ремонт обочин асфальтобетоном |
м2 |
3940 |
4 |
Скашивание травы на обочинах механизированным способом |
км |
11,64 |
5 |
Скашивание травы на обочинах (и в канавах*) вручную |
м2 |
720 |
6 |
Сгребание травы |
м2 |
24000 |
Содержание покрытий |
|||
7 |
Очистка а/б покрытия |
м2 |
33600 |
8 |
Заливка трещин в а/б покрытии |
м |
2088 |
9 |
Очистка а/б покрытия с увлажнением в населенных пунктах |
м2 |
14400 |
10 |
Наметание каменной мелочи на места с избытком вяжущего |
м2 |
1440 |
11 |
Очистка от пыли и грязи грав. покрытия |
м2 |
360 |
12 |
Восстановление профиля гравийных покрытий |
м2 |
360 |
13 |
Планировка гравийных покрытий |
м2 |
360 |
14 |
Ямочный ремонт а/б покрытия |
м2 |
1440 |
15 |
Усиление дорожной одежды асфальтобетоном |
м2 |
32800 |
Содержание средств обустройства дорог, организации и обеспечения безопасности движения |
|||
15 |
Окраска стоек |
шт |
73 |
16 |
Окраска знаков |
шт |
81 |
17 |
Очистка и мойка знаков и стоек |
шт |
154 |
18 |
Очистка металлического барьерного ограждения |
м |
128 |
19 |
Окраска металлического барьерного ограждения |
м |
128 |
20 |
Нанесение разметки на металлическое барьерное ограждение |
м |
128 |
21 |
Уборка грязи из-под ограждения |
м |
128 |
22 |
Замена сигнальных столбиков |
шт |
5 |
23 |
Очистка сигнальных столбиков от грязи |
шт |
162 |
24 |
Окраска сигнальных столбиков (разметка 2.4) |
шт |
162 |
25 |
Уборка автобусных остановок |
м2 |
90 |
26 |
Окраска автопавильонов |
м2 |
396 |
27 |
Мойка стен автопавильонов |
м2 |
396 |
28 |
Мелкий ремонт автопавильонов |
м2 |
75,9 |
29 |
Окраска скамеек |
шт |
12 |
30 |
Ремонт скамеек |
шт |
12 |
31 |
Исправление бордюрного камня |
м |
12 |
32 |
Окраска бордюрного камня |
м |
108 |
33 |
Уборка площадок отдыха и стоянок автомобилей |
м2 |
2000 |
34 |
Ямочный ремонт площадок отдыха и стоянок автомобилей |
м2 |
60 |
35 |
Очистка тротуаров |
м2 |
5472 |
36 |
Ямочный ремонт тротуаров |
м2 |
164 |
|
|
||
|
|
||
Подсев травы на откосах, обочинах и разделительной полосе |
|||
37 |
Укрепление откосов засевом трав |
м2 |
53127 |
38 |
Вырубка кустарника на обочинах и откосах |
1 га |
5,29 |
Содержание водопропускных труб |
|||
38 |
Очистка отверстий труб от наносов |
м |
6 |
39 |
Скашивание травы у оголовков |
м2 |
90 |
40 |
Ремонт укрепления русел труб |
м2 |
61,8 |
41 |
Окраска оголовков труб |
м2 |
43 |
42 |
Заделка швов ж/б труб цементным раствором |
м |
67,2 |
43 |
Ремонт поверхности оголовков труб |
м2 |
24,1 |
44 |
Закрытие и открытие отверстий труб |
м |
6 |
45 |
Ремонт щитов |
шт |
6 |
46 |
Заготовка и установка вех |
шт |
166 |
47 |
Очистка отверстий труб от снега и льда |
м |
6 |
Замена поврежденных и установка вновь недостающих знаков |
|||
48 |
Замена знаков |
шт |
3 |
49 |
Замена стоек |
шт |
3 |
50 |
Установка знаков |
шт |
3 |
Исправление, замена и установка вновь недостающих ограждений |
|||
51 |
Выправка металлического барьерного ограждения |
м |
4 |
52 |
Замена элементов металлического барьерного ограждения |
м |
4 |
Содержание водоотвода (откосы и кюветы) |
|||
53 |
Планировка откосов насыпей и выемок с засыпкой промоин и ям |
м2 |
53127 |
54 |
Восстановление профиля водоотводных канав |
км |
0,2 |
55 |
Очистка канав и кюветов вручную |
м |
200 |

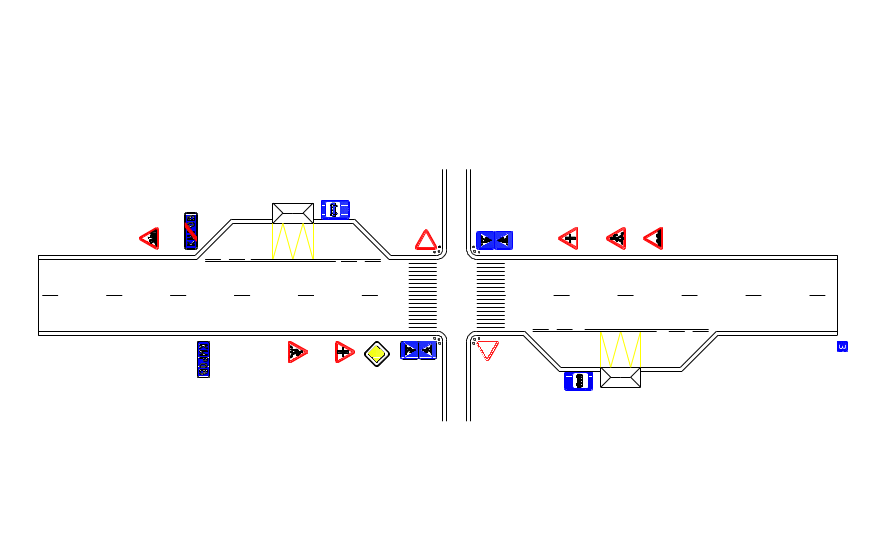

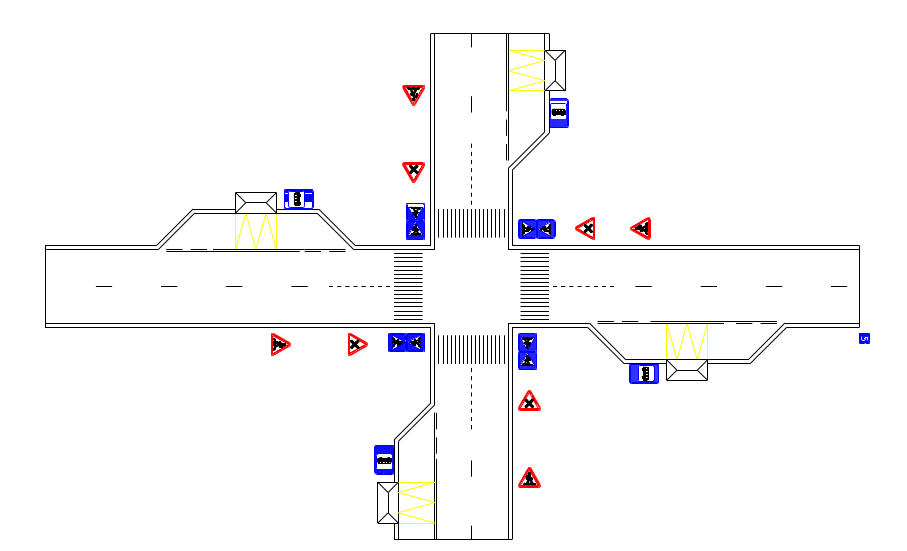

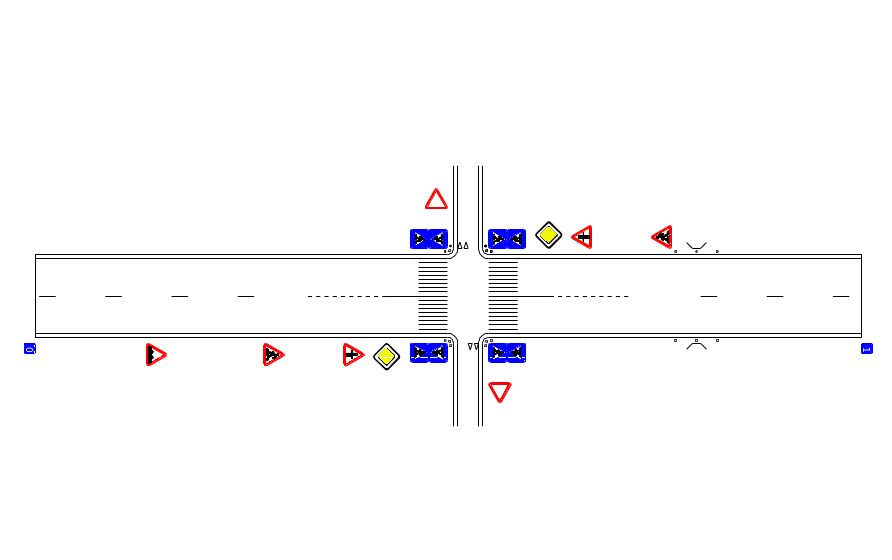

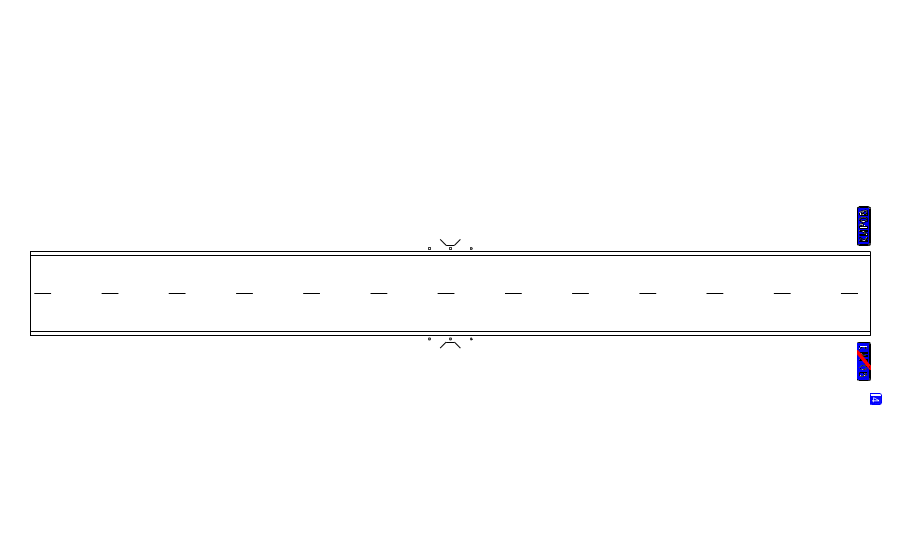

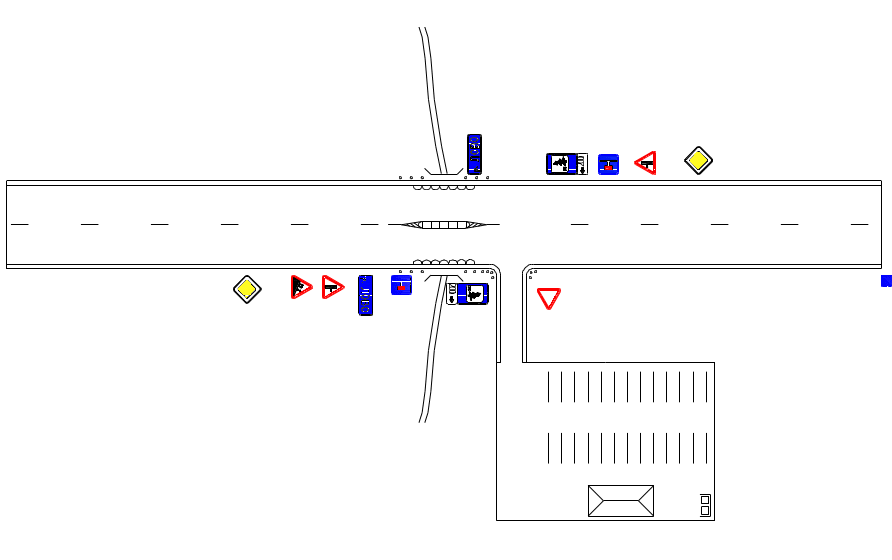

Ведомость технических средств организации безопасного движения
№ п.п. |
Расположение |
Протяжённость участка |
Номер знака |
Количество |
Примечание |
||
От ПК + |
До ПК + |
справа |
слева |
||||
1 |
00 + 00 |
|
|
5.28 |
|
1 |
знак |
2 |
|
|
|
1.16 |
|
1 |
знак |
3 |
|
|
|
1.20 |
|
1 |
знак |
4 |
|
|
|
2.3.1 |
|
1 |
знак |
5 |
|
|
|
2.1 |
|
1 |
знак |
6 |
|
|
|
5.16.1 |
5.16.1 |
2 |
знак |
7 |
|
|
|
5.16.2 |
5.16.2 |
2 |
знак |
8 |
|
|
|
|
2.4 |
1 |
знак |
9 |
|
|
|
2.4 |
|
1 |
знак |
10 |
|
|
|
5.16.1 |
5.16.1 |
2 |
знак |
11 |
|
|
|
5.16.2 |
5.16.2 |
2 |
знак |
12 |
|
|
|
|
2.1 |
1 |
знак |
13 |
|
|
|
|
2.3.1 |
1 |
знак |
14 |
|
|
|
|
1.20 |
1 |
знак |
15 |
01 + 00 |
|
|
5.28 |
|
1 |
знак |
16 |
|
|
|
2.1 |
|
1 |
знак |
17 |
|
|
|
1.13 |
|
1 |
знак |
18 |
|
|
|
2.3.3 |
|
1 |
знак |
19 |
|
|
|
5.26 |
|
1 |
знак |
20 |
|
|
|
5.19.2 |
|
1 |
знак |
21 |
|
|
|
|
5.26 |
1 |
знак |
22 |
|
|
|
7.1.3 |
|
1 |
знак |
23 |
|
|
|
6.11 |
|
1 |
знак |
24 |
|
|
|
2.4 |
|
1 |
знак |
25 |
|
|
|
|
6.11 |
1 |
знак |
26 |
|
|
|
|
7.1.4 |
1 |
знак |
27 |
|
|
|
|
5.19.3 |
1 |
знак |
28 |
|
|
|
|
2.3.2 |
1 |
знак |
29 |
|
|
|
|
2.1 |
1 |
знак |
30 |
02 + 00 |
|
|
5.28 |
|
1 |
знак |
31 |
|
|
|
|
1.14 |
1 |
знак |
32 |
|
|
|
5.24 |
2.25 |
2 |
знак |
33 |
|
|
|
1.20 |
|
1 |
знак |
34 |
|
|
|
2.3.1 |
|
1 |
знак |
35 |
|
|
|
2.1 |
|
1 |
знак |
36 |
|
|
|
|
5.12 |
1 |
знак |
37 |
|
|
|
|
2.4 |
1 |
знак |
38 |
|
|
|
5.16.1 |
|
1 |
знак |
39 |
|
|
|
5.16..2 |
|
1 |
знак |
40 |
|
|
|
|
5.16.1 |
1 |
знак |
41 |
|
|
|
|
5.16.2 |
1 |
знак |
42 |
|
|
|
2.4 |
|
1 |
знак |
43 |
|
|
|
5.12 |
|
1 |
знак |
44 |
|
|
|
|
2.1 |
1 |
знак |
45 |
|
|
|
|
2.3.1 |
1 |
знак |
46 |
|
|
|
|
1.20 |
1 |
знак |
47 |
03 + 00 |
|
|
5.28 |
|
1 |
знак |
48 |
04 + 00 |
|
|
5.28 |
|
1 |
знак |
49 |
04 + 00 |
|
|
5.25 |
5.24 |
2 |
знак |
50 |
|
|
|
1.20 |
|
1 |
знак |
51 |
|
|
|
1.6 |
|
1 |
знак |
52 |
|
|
|
|
5.12 |
1 |
знак |
53 |
|
|
|
5.16.1 |
5.16.1 |
2 |
знак |
54 |
|
|
|
5.16.2 |
5.162 |
2 |
знак |
55 |
|
|
|
5.12 |
|
1 |
знак |
56 |
|
|
|
|
1.6 |
1 |
знак |
57 |
|
|
|
|
1.20 |
1 |
знак |
58 |
|
|
|
1.20 |
|
1 |
знак |
59 |
|
|
|
1.6 |
|
1 |
знак |
60 |
|
|
|
5.16.1 |
5.16.1 |
2 |
знак |
61 |
|
|
|
5.16.2 |
5.162 |
2 |
знак |
62 |
|
|
|
|
5.12 |
1 |
знак |
63 |
|
|
|
5.12 |
|
1 |
знак |
64 |
|
|
|
|
1.6 |
1 |
знак |
65 |
|
|
|
|
1.20 |
1 |
знак |
66 |
05 + 00 |
|
|
5.28 |
|
1 |
знак |
67 |
|
|
|
2.3.3 |
|
1 |
знак |
68 |
|
|
|
2.1 |
|
1 |
знак |
69 |
|
|
|
2.4 |
|
1 |
знак |
70 |
|
|
|
|
2.3.2 |
1 |
знак |
71 |
06 + 00 |
|
|
5.28 |
|
1 |
знак |
Итого знаков |
81 |
|
|||||
1 |
|
|
30 |
3 |
3 |
6 |
столбик |
2 |
|
|
|
8 |
8 |
16 |
столбик |
3 |
|
|
|
8 |
8 |
16 |
столбик |
4 |
|
|
30 |
3 |
3 |
6 |
столбик |
5 |
|
|
20 |
3 |
3 |
6 |
столбик |
6 |
|
|
20 |
3 |
3 |
6 |
столбик |
7 |
|
|
20 |
3 |
3 |
6 |
столбик |
8 |
|
|
30 |
3 |
|
3 |
столбик |
9 |
|
|
|
8 |
|
8 |
столбик |
10 |
|
|
|
8 |
|
8 |
столбик |
11 |
|
|
30 |
3 |
|
3 |
столбик |
12 |
|
|
30 |
3 |
3 |
6 |
столбик |
13 |
|
|
|
8 |
8 |
16 |
столбик |
14 |
|
|
|
8 |
8 |
16 |
столбик |
15 |
|
|
30 |
3 |
3 |
6 |
столбик |
16 |
|
|
20 |
3 |
3 |
6 |
столбик |
17 |
|
|
20 |
3 |
3 |
6 |
столбик |
18 |
|
|
30 |
3 |
|
3 |
столбик |
19 |
|
|
|
8 |
|
8 |
столбик |
20 |
|
|
|
8 |
|
8 |
столбик |
21 |
|
|
30 |
3 |
|
3 |
столбик |
Итого сигнальных столбиков |
162 |
|
|||||
1 |
14 + 68 |
15 + 32 |
64 |
64 |
64 |
128 |
ограждение |
Итого барьерного ограждения |
128 |
|
