11.5. Метод последовательной коррекции
В методах разработки систем автоматизированного управления (САУ) определяется математическая модель объекта управления. В простейшем случае – ЭТ, цепь звеньев, функции которых описываются системой дифференциальных уравнений первой степени.
Передаточная функция разомкнутой цепи равна:
;
а структурная схема разомкнутой системы управления имеет вид, показанный на рисунке 11.4.
Рис.11.4. Структурная схема разомкнутой системы управления
Для компенсации инерционных звеньев системы управления необходимо последовательно с объектом включить управляющее устройство (регулятор) с передаточной функцией:
);
В результате передаточная функция разомкнутой системы будет равна:
;
а замкнутой системы с коэффициентом обратной связи :
;
Передаточная функция разомкнутой скорректированной системы должна иметь вид:
;
где: (n-l) – количество оставшихся некомпенсированных звеньев с малыми постоянным времени (Т).
В этом случае:
;
где: ;
Тема 12. Процессы коммутации в схемах с управляемыми вентилями
12.1. Угол управления и угол коммутации в устройствах с управляемыми вентилями
Для примера рассмотрим процессы в схемах выпрямления. Схема однофазного выпрямителя показана на рисунке 12.1.
Рис.12.1. Схема однофазного выпрямителя на вентилях
Если в схеме применяются неуправляемые вентили – мощные диоды - то будет неуправляемый выпрямитель, а если используются управляемые вентили – мощные тиристоры, то будет управляемый выпрямитель, в котором можно регулировать величину выпрямленного напряжения изменяя угол управления (угол зажигания) - α . Временные диаграммы токов и напряжений в выпрямителе показаны на рисунке 12.2.

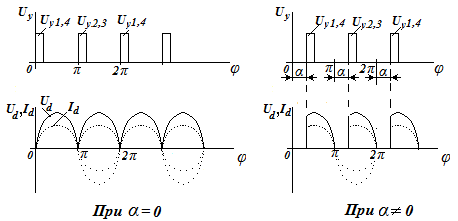

Рис.12.2. Временные диаграммы токов и напряжений в однофазном
выпрямителе при разных углах управления тиристорами
При работе на активную нагрузку (Zн=Rн) выпрямителя, приведенного на рисунке 12.1, расчет напряжений и токов проводится по следующим выражениям:
- Среднее значение выпрямленного напряжения:
- При α=0 (cos α=0) или для неуправляемого однофазного выпрямителя:
где:
- Среднее значение выпрямленного тока:
При работе на индуктивную, емкостную, активно-индуктивную, активно-емкостную нагрузки выражения для расчета величины выпрямленного напряжения и тока в нагрузке отличаются от вышеприведенных и зависят дополнительно от вида выпрямителя, так как схемы выпрямителей могут быть симметричными и несимметричными. Пример несимметричной схемы однофазного выпрямителя приведен на рисунке 12.3.
Рис.12.3. Схема несимметричного управляемого выпрямителя
Рекомендована література
Рукавишников С.Б. Автоматизированные гребные электрические установки. - Л., Судостроение, 1983.
Полонский В.И., Хайкин Н.Б. Автоматизированные гребные электрические установки. - М., Транспорт, 1976.
Сюбаев М.А. Работа гребных электроустановок при качке судна. - Л., Судостроение, 1977.
Горбунов Б.А. Современные и перспективные гребные электрические установки судов. - Л., Судостроение, 1979.
Акулов Ю.И. Гребные электрические установки: Учебник для морех. и арктич. училищ. - М., Транспорт, 1982.
Горбунов Б.А., Савин А.С., Сержантов В.В. Современные и перспективные гребные электрические установки судов. - Л., Судостроение, 1979.
Гребные электрические установки: Справочник. - Л., Судостроение, 1985.
Сержантов В.В., Спешилов В.С. Гребные электрические установки. - Л., Судостроение, 1970.
Техническая эксплуатация гребных электрических установок. - М., Транспорт, 1978.
Хайкин А.Б. Автоматизированные гребные электрические установки. - М., Транспорт, 1986.
