Чертежи резьбовых соединений

Чертежи резьбовых соединений имеют ряд особенностей. Основной задачей их выполнения является определение длины болта (шпильки, винта) с последующей её корректировкой до стандартного значения. Различают чертежи, построенные по действительным изображениям изделий и упрощенные.

§ Болтовое соединение

Это соединение предназначено для скрепления нескольких деталей, в которых просветлены сквозные отверстия. Оно включает, кроме самих деталей, болт, гайку, шайбу пружинную, иногда и плоскую. Для выполнения чертежа соединения по действительным изображениям размеры всех его деталей определяются по соответствующим стандартам. Чаще при проектировании узлов размеры определяются условными аналитмическими зависимостями.

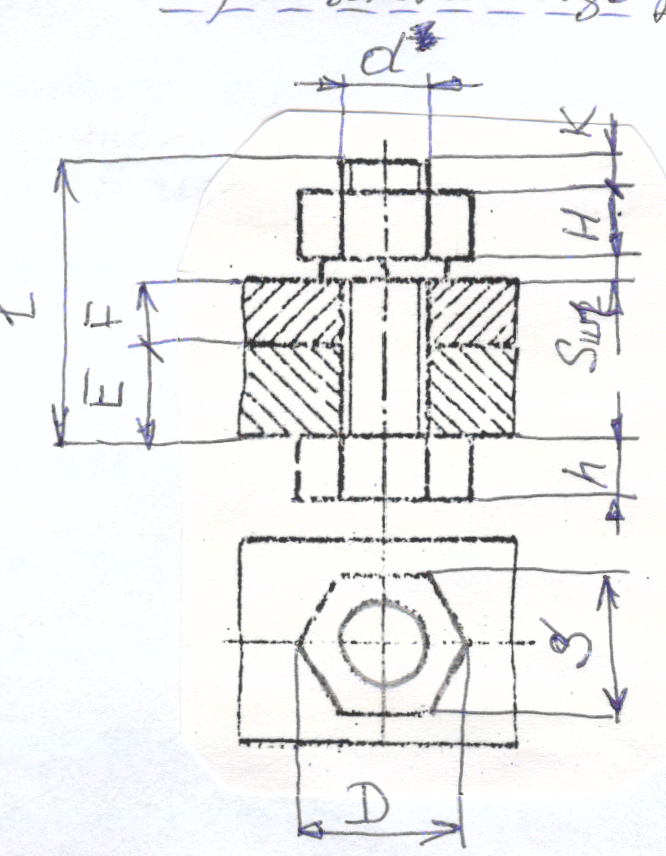

Действительное изображение Упрощенное изображение

E, F – заданные толщины соединяем... деталей;

d – диаметр болта (наружный диаметр резьбы);

d₁ – внутренний диаметр резьбы;

d₂– диаметр отверстия в деталях;

D_ш1, S_ш1– диаметр и толщина пружинной шайбы;

D_ш2, S_ш2 – диаметр и толщина плоской шайбы;

D, S – диаметр описанной окружности и размер «под ключ» гайки и головки болта;

H, h – высота гайки и головки болта;

D₁– диаметр фаски на гайке и головке болта;

k – выступающий конец стержня болта;

c – линейный размер фаски на стержне болта;

– длина стержня болта (длина болта), определяется расчётом и корректировкой по стандартам;

– длина резьбы болта, определяется по стандартам в зависимости от диаметра резьбы и длины болта.

Аналитические значения параметров имеют вид:

d₁ = 0,85d; d₂ = 1.1d D_ш1 = 1.5d S_ш1 = 0.25d с = 0,1d

S_ш₂ = 0.15d; D_ш₂ = 2,2d D = 2d S = 1.75d H = 0.8d h = 0.7d

D₁ ≈ S k = (0.25…0.5)d

§ Шпилечное соединение

Применяется в том случае, когда в одной из соединяемых деталей невозможно просверлить сквозное отверстие или нет места для головки болта. Шпилечное соединение включает шпильку, гайку, шайбу пружинную (иногда и плоскую) и скрепляемые детали. Одна из деталей имеет глухое отверстие с резьбой, присоединяемые – сквозные отверстия. Гнездо под шпильку имеет большую глубину, чем ввинчиваемый конец шпильки. В него она вворачивается до упора. Резьба в гнезде идёт не на всю глубину, но несколько дальше, чем конец шпильки.

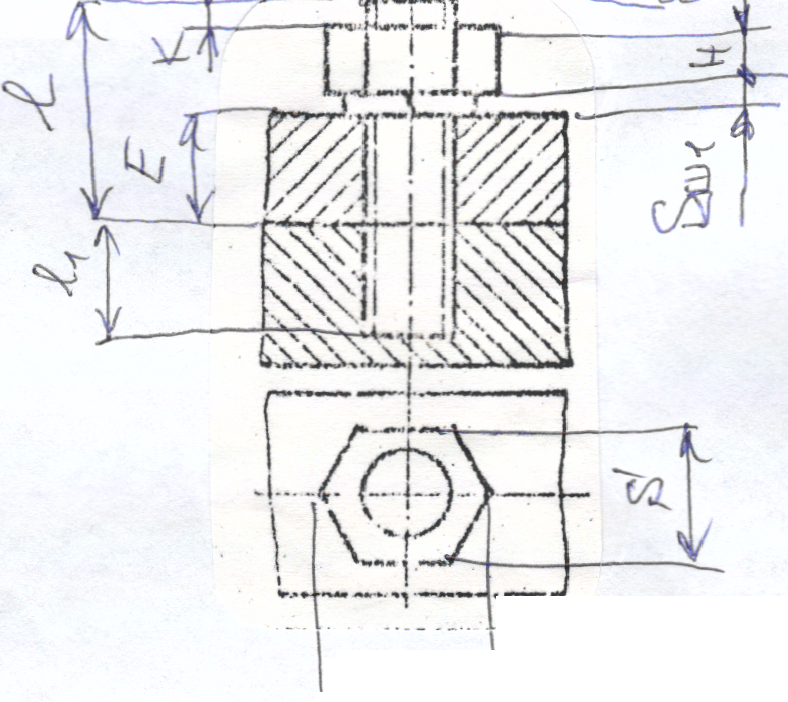

Действительное изображение Упрощенное изображение
