2Расшифруйте названия конструктивных элементов, обозначенных поз 1…4

1. Узел соединения ригеля с колонной. Применяется в гражданских каркасных многоэтажных зданиях.

2. 1 – колонна; 2 – ригель; 3 – консоль колонны; 4 – раствор.

Ответы (Задание 18)

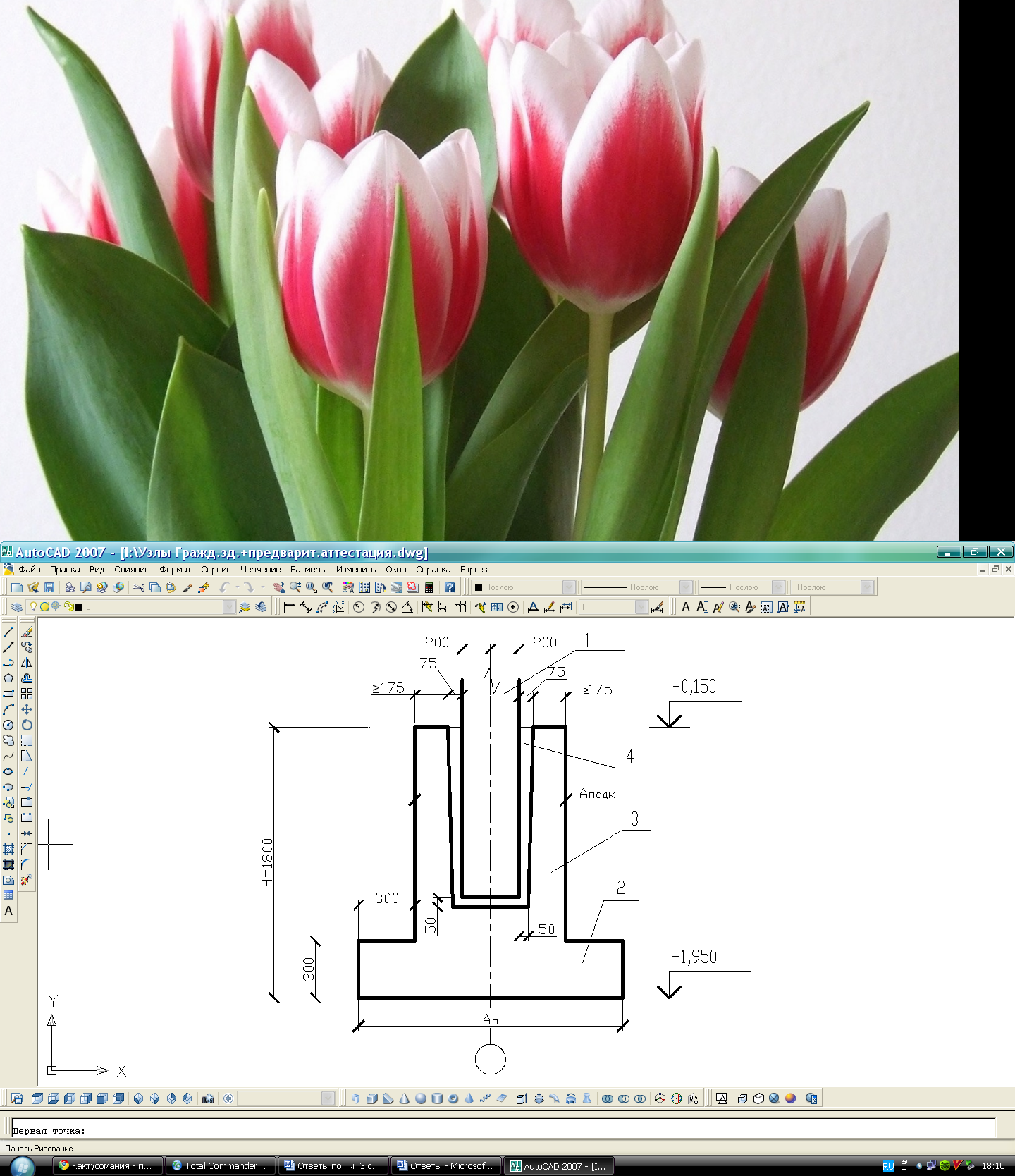

1Назовите элементы конструктивного узла, обозначенные поз 1…4

2Дополните недостающие размеры и отметки

1. 1 – колонна; 2 – плитная часть фундамента; 3 – подколонник; 4 – стакан.

Ответы (Задание 19)

1Расшифруйте названия конструктивных элементов, обозначенных на рисунке 1

поз 1…7

2Запроектируйте конструкцию отмостки поз 8, 9, 10, 11

1. 1 – цокольная панель стена; 2 – горизонтальная гидроизоляция; 3 – ж/б фундаментная балка таврового сечения; 4 – подсыпка из дренажных материалов; 5 – бетонный столбик; 6 – отметка уровня земли; 7 – отметка чистого пола.

2. 8 – естественный грунт; 9 – песок; 10 – щебень; 11 – асфальтобетон.

Ответы (Задание 20)

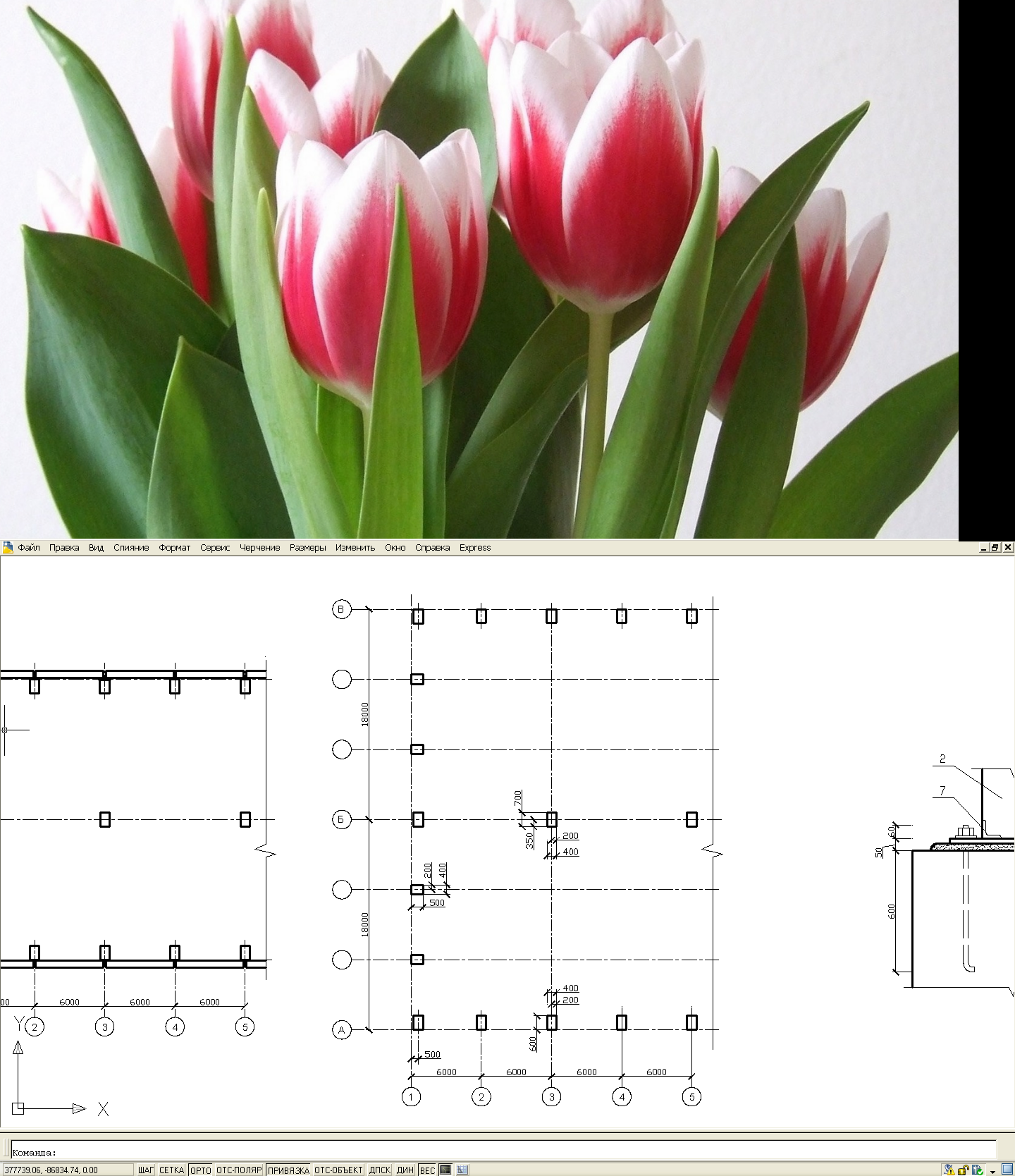

1Объясните назначение колонн поз 1, 2, 3 здания, изображенного на рисунке 1

2Выполните привязки колонн к координационным осям:

Поз 1- 400*600

Поз 400*700

Поз 400*500

Размер “а”

1. 1 – колонны крайних рядов для опирания несущих элементов покрытия и крепления стеновых панелей; 2 – колонны средних рядов для опирания несущих элементов покрытия; 3 – фахверковые колонны для крепления торцевых стен.

Ответы (Задание 21)

1Укажите элементы, обозначенные цифрами 1…9 на рисунке 1

2Каков шаг крайних и средних колонн здания, показанного на рисунке 1

1. 1 – светоаэрационный фонарь; 2 – плита покрытия; 3 – стропильная конструкция; 4 – подстропильная конструкция; 5 – подкрановая балка; 6 – стеновая панель; 7 – колонна среднего ряда; 8 – фахверковая колонна; 9 – колонна крайнего ряда; 10 – оконное заполнение.

2. Шаг крайних колонн – 6 м, средних – 12 м.

Ответы (Задание 22)

1Назовите конструктивный узел, изображенный на рисунке 1

2Расшфруйте названия конструктивных элементов, обозначенных поз 1…6

1. Узел крепления ж/б подкрановой балки к колонне.

2. 1 – подкрановая балка таврового сечения; 2 – закладная деталь колонны; 3 – стальной лист; 4 – опорный лист; 5 – закладная деталь колонны; 6 – колонна.

Ответы (Задание 23)

1накзовите элементы, обозначенные цифрами на рисунке 1

2Каков шаг колонн здания, показанного на рисунке 1

1. 1 – парапетная панель; 2 – стропильная конструкция; 3 – плита покрытия; 4 – зенитный фонарь; 5 – рельс; 6 – подкрановая балка; 7 – колонна; 8 – фахверковая колонна; 9 – оконное заполнение; 10 – водоприемная воронка.

2. Шаг колонн 6 м.

Ответы (Задание 24)

1Определите название узла, изображенного на рисунке 1

2Расшифруйте названия элементов, обозначенные цифрами 1…6 , укажите

назначение позиции 6

1. Узел крепления кранового рельса к подкрановой балке.

2. 1 – подкрановая балка; 2 – крановый рельс; 3 – болт; 4 – лапка; 5 – шайба; 6 – упругая прокладка.

Ответы (Задание 25)

1Назовите конструктивный узел, изображенный на рисунке 1
