Исходные данные:
Номинальное фазное напряжение ВЛЕП |
Uф |
500 кВ |
Длина пролета линии |
L |
120 м |
Высота крепления провода |
H |
20 м |
Высота нижней точки провода |
H0 |
15 м |
Расстояние между проводами трехфазной ВЛЭП |
d |
10 м |
Радиус провода ВЛЭП |
r |
0,03 м |
Удаление расчетной точки от ближайшей опоры ВЛЭП |
X |
40 м |
Удаление расчетной точки от оси ВЛЭП |
x |
26 м |
Удаление расчетной точки от поверхности земли по вертикали |
h |
2 м |
f = 5
Высоту размещения провода на расстоянии Х от опоры определяем по формуле:
Hпр = 14
Искомая напряженность поля трехфазной воздушной линии электропередачи находим из формулы:
где коэффициенты k имеют следующие значения:
π = 3,14 ε – электрическая постоянная ε = 8.85*10-12 ф/м
отрезки ma, mb, mc, na, nb, nc –определяются по формулам:
емкость фазы относительно земли определяем по формуле:
далее, принимая х = x+2, х+4, х+6,х+8 получаем напряженности поля в этих точках:

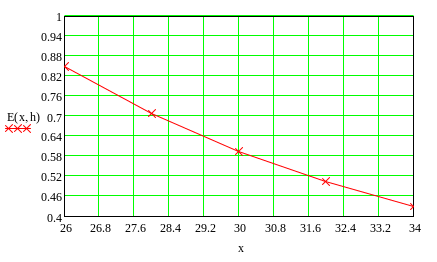

и строим график:
принимая h = h+1, h+2, h+3, h+4 получаем напряженности поля в этих точках:
и строим график:
Выводы:
Напряженность электрического поля вблизи высоковольтной линии электропередачи не должна превышать 5 000 В/м, из расчетов видно что это число не превышается..
