Допуски на длину заготовок
Диаметр или сторона квадрата, мм |
Допуски (+) при длине заготовки, мм |
|||
До 300 |
300-600 |
600-1000 |
Св. 1000 |
|
При разрезке на пресс-ножницах |
||||
До 25 |
До 0,8 |
0,8-1 |
1-1,5 |
1,5-2 |
25-40 |
0,8-1 |
1-1,5 |
1,5-2 |
2-2,5 |
40-70 |
1-1,5 |
1,5-2 |
2-2,5 |
2,5-3 |
70-100 |
1,5-2 |
2-2,5 |
2,5-3 |
3-3,5 |
100-150 |
2-2,5 |
2,5-3 |
3-3,5 |
3,5-4 |
150-200 |
2,5-3 |
3-3,5 |
3,5-4 |
4-4,5 |
При разрезке в штампах на прессах |
||||
До 10 |
0,5-0,6 |
0,6-0,7 |
0,7-0,8 |
0,8-0,9 |
10-20 |
0,6-0,7 |
0,7-0,8 |
0,8-0,9 |
0,9-1 |
20-30 |
0,7-0,8 |
0,8-0,9 |
0,9-1 |
1-1,2 |
30-40 |
0,8-0,9 |
0,9-1 |
1-1,1 |
1,2-1,5 |
При разрезке на дисковых, ленточных и ножовочных механических пилах |
||||
До 50 |
0,8 |
0,8-1 |
1-1,3 |
1,3-1,5 |
50-70 |
0,8-1 |
1-1,3 |
1,4-1,5 |
1,5-1,8 |
70-100 |
1-1,3 |
1,3-1,5 |
1,5-1,8 |
1,8-2 |
100-130 |
1,2-1,4 |
1,4-1,6 |
1,6-1,8 |
1,9-2,1 |
130-160 |
1,3-1,5 |
1,5-1,8 |
1,8-2,0 |
2-2,5 |
Некратность длины заготовки определяется исходя из торговой длины проката и длины заготовки с учетом потерь от выбранного метода заготовительного раскроя. Средневероятностная расчетная длина некратности при раскрое немерного проката составляет примерно половину длины заготовки.
В соответствии с ГОСТ 2590-88 торговая длина проката выбирается в интервале 2-6 метров для качественных конструкционных сталей по ГОСТ 1050-88 и в интервале 2-12 метров для сталей по ГОСТ 380-88 или ГОСТ 4543-71. При расчете некратности необходимо стремиться к минимальным величинам.
Для каждого значения торговой длины проката, следует определить величину некратности Lнк и в дальнейших расчетах использовать ту торговую длину, для которой величина некратности будет наименьшей.
Некратность в зависимости от принятой длины проката:
Lнк=Lпр – Lто – Lзаж – n(Lз+Lр)
где Lпр – торговая длина проката из сортамента, мм;
n – целое число заготовок, изготавливаемых из принятой торговой длины проката, шт; Lз- длина заготовки, мм;
Lр- ширина реза, мм.

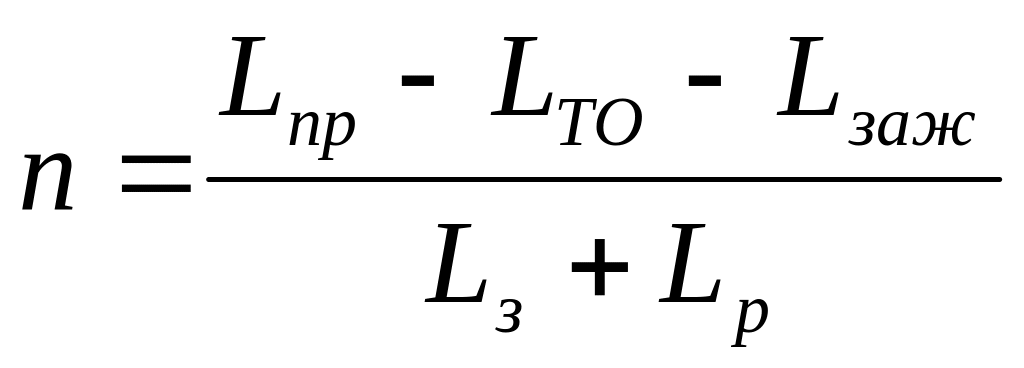

Число заготовок, изготавливаемых из принятой длины проката:
,
где Lзаж - минимальная длина опорного (зажимного) конца проката.

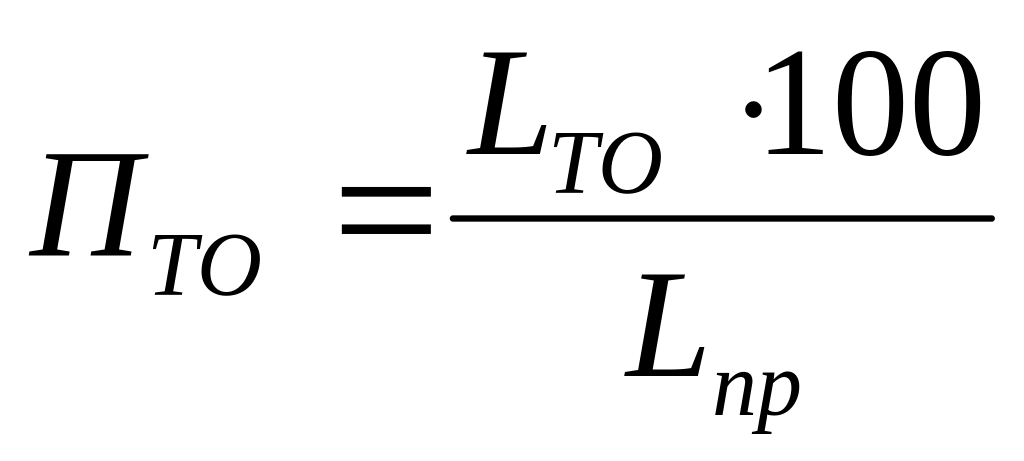

Потери на торцовую обрезку проката, %:
,
где Lто - длина торцового обрезка, мм.
Длина торцового обрезка зависит от размеров сечения проката и при резке ножницами обычно составляет:
Lто=(0,3…0,5)Dз,
где Dз - диаметр проката или сторона квадрата, мм.

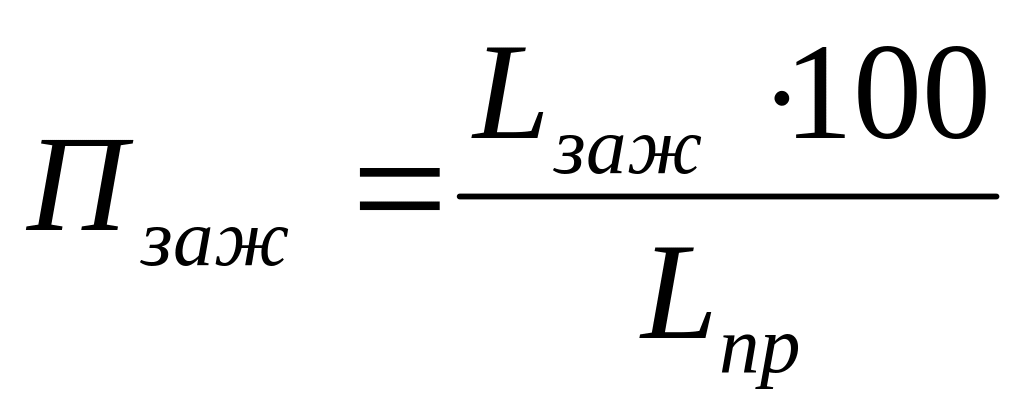

Потери на зажим опорного конца проката при выбранной длине зажима, %:
,
Потерн на отрезку заготовки при выбранной ширине реза, %:
,
Норма расхода материала на деталь с учетом всех потерь:
