Резьбовые соединения широко распространены в машиностроении. Они обладают такими достоинствами, как универсальность, высокая надежность, способность воспринимать большие нагрузки, удобство сборки и разборки, простота изготовления.

1. Резьба. Термины и определения (гост 11708-82)

Резьба – поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности.

Рис. 1

Резьбы классифицируются по следующим признакам:

1. В зависимости от формы поверхности, на которой нарезана резьба, они подразделяются на цилиндрические и конические.

2. В зависимости от расположения резьбы на поверхности стержня или отверстия они подразделяются на внешние и внутренние.

3. В зависимости от формы профиля различают резьбы треугольного, прямоугольного, круглого и других профилей.

4. По эксплуатационному назначению резьбы делятся на крепежные (метрические, дюймовые), крепежно-уплотнительные (трубные, конические), ходовые (трапецеидальные, упорные, прямоугольные, круглые), специальные и др.

5. В зависимости от направления винтовой поверхности различают правые и левые резьбы.

6. По числу заходов резьбы подразделяются на однозаходные и многозаходные (двух-трехзаходные) и др.

Все резьбы разделяют на следующие группы:

‑ стандартизованные – резьбы с установленными стандартами параметрами: профилем, шагом, диаметром;

‑ нестандартизованные или специальные – резьбы, параметры которых не соответствуют стандартизованным.

Рис. 2

Основные элементы и параметры резьб имеют следующие определения.

Ось резьбы – прямая, относительно которой происходит винтовое движение контура, образующего резьбу (рис. 2).

Профиль резьбы – контур сечения резьбы плоскостью, проходящей через ее ось. Резьбу называют по форме ее профиля: треугольной, прямоугольной, трапецеидальной и т. п.

Левая резьба – образована контуром, вращающимся против часовой стрелки и перемещающимся вдоль оси в направлении от наблюдателя. К обозначению левых резьб добавляется «LH».

Правая резьба – образована контуром, вращающимся по часовой стрелке и перемещающимся вдоль оси в направлении от наблюдателя.

Шаг резьбы (Р) – расстояние между соседними одноименными боковыми сторонами профиля в направлении, параллельном оси резьбы (рис. 1).

Ход резьбы (Р_h) ‑ расстояние между ближайшими одноименными и боковыми сторонами профиля, принадлежащими одной и той же винтовой поверхности, в направлении, параллельном оси резьбы.

Наружный диаметр резьбы (d – для болта, D – для гайки) – диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или впадин внутренней резьбы (рис. 2).

Внутренний диаметр резьбы (d₁ – для болта, D₁ – для гайки) – диаметр воображаемого цилиндра, описанного во впадины наружной резьбы или в вершины внутренней резьбы.

2. Типы резьб

В машино- и приборостроении применяются стандартные резьбы различных типов.

2.1.Метрическая резьба

Профиль метрической резьбы представляет собой равнобедренный треугольник с углом при вершине 60. Вершины и впадины витков имеют срез, благодаря которому между вершинами витков болта и впадинами гайки оставляется некоторый зазор, который предотвращает заклинивание.

Рис. 3

Размеры метрической резьбы для диаметров от 1 до 600 мм установлены по ГОСТ 8724-81 и 9150-81. Диаметры резьб разделены на три ряда, а шаги на крупные и мелкие. Крупным называют наибольший из шагов для номинального размера диаметра резьбы. Метрические резьбы с крупным шагом установлены для диаметров от 1 до 63 мм; метрические резьбы с мелкими шагами ‑ для диаметров от 1 до 600 мм.

Резьба с крупным шагом обозначается прописной буквой М и номинальным диаметром, например: М24, М36.

Резьба с мелким шагом обозначается прописной буквой М, номинальным диаметром и шагом, например: М242, М362.

Резьба левая обозначается буквами LH, например: М24 LH, М242LH.

Резьбы многозаходные обозначаются буквой М, номинальным диаметром, числовым значением хода и в скобках буквой P, и числовым значением шага, например: трехзаходная резьба с шагом 2 мм М363(Р2), для левой резьбы М363(Р2)LH.

Согласно ГОСТ 16093-81 система допусков резьб общего назначения предусматривает допуски диаметров резьб, устанавливаемые степенями точности:

для наружного диаметра наружной резьбы (болта) – 4, 6, 8;

для внутреннего диаметра внутренней резьбы (гайки) – 4, 5, 6, 7, 8;

Положение полей допусков диаметров резьбы имеют следующие обозначения:

для резьбы болтов – d, e, f, d, h;

для резьбы гаек – E, F, G, H.

Примеры обозначения резьбы номинальным диаметром 20 мм с обозначением полей допусков:

M20-6g ‑ с крупным шагом, наружная;

M20-6Н ‑ с крупным шагом, внутренняя;

M202-6g ‑ с мелким шагом, внутренняя;

M202LH-6g ‑ с мелким шагом, наружная, левая.

Посадка обозначается дробью: числитель – поле допуска внутренней резьбы, знаменатель ‑ поле допуска наружной, например: M202LH-6Н/6g.

Для покупных крепежных изделий рекомендуется применять следующие значения полей допуска: для гайки – 6Н, 7Н и для болта ‑ 6g, 8g.

2.2. Трубная цилиндрическая резьба

Трубную цилиндрическую резьбу (ГОСТ 6357-81) применяют в трубопроводах, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой.

Профилем трубной резьбы (рис. 4) является равнобедренный треугольник с углом при вершине 55 и закругленными вершинами и впадинами. Профили наружной и внутренней резьбы совпадают, что обеспечивает герметичность в соединениях этой резьбы.

Характерные особенности трубной цилиндрической резьбы:

- резьба имеет более мелкий шаг и меньшую высоту профиля по сравнению с дюймовой цилиндрической резьбой;

- фактический наружный диаметр резьбы большего его номинального значения примерно на двойную толщину стенок трубы;

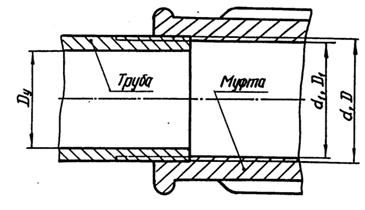

- номинальный наружный диаметр резьбы условно принимают равным внутреннему диаметру трубы, на которой нарезается резьба (рис. 5).

Рис. 4

Трубную резьбу условно обозначают в дюймах (1 =25,4 мм), указывающих (приближенно) величину диаметра отверстия трубы, который называют диаметром условного прохода трубы и обозначают D_y.

Трубную цилиндрическую резьбу нарезают на трубах до 6. Трубы свыше 6 сваривают.

Рис. 5

Обозначение трубной цилиндрической резьбы по ГОСТ 6357-81 состоит из буквы G, номинального размера резьбы в дюймах и класса точности изготовления резьбы. Для трубной цилиндрической резьбы установлены два класса точности – А и В., например:

- резьба класса точности А: G1 – A;

- резьба левая (LH) класса точности B: G3LH – B;

- резьбовое соединение при классах точности внутренней резьбы А, наружной B: G3 – А/B.

2.3. Трапецеидальная резьба

Трапецеидальная резьба по ГОСТ 9484-81 служит для передачи движений и усилий. Трапецеидальная резьба применима для диаметров от 10 до 640 мм и может иметь шаги от 2 до 48 мм. Предусмотрено выполнение резьб одного и того же диаметра, но с различными шагами.

Трапецеидальная резьба имет профиль в виде равнобочной трепеции с углом между ее боковыми сторонами, равными 30 (рис. 6).

Рис. 6

Симметричный профиль резьбы позволяет применять ее для риверсивных винтовых механизмов. Одинаковые зазоры по наружному и внутреннему диаметрам создают благоприятные условия для смазывания. Трапецеидальная резьба может быть однозаходной и многозаходной, правой и левой.

Номинальные размеры трапецеидальной однозаходной резьбы устанавливает ГОСТ 24738-81.

Условное обозначение однозаходной трапецеидальной резьбы включает буквы Tr, номинальный диаметр и шаг, а также буквы LH для левой резьбы, например, Tr403LH.

Основные размеры и допуски резьбы трапецеидальной многозаходной устанавливает ГОСТ 24739-81.

Условное обозначение трапецеидальной многозаходной резьбы содержит буквы Tr, номинальный диаметр, числовое значение хода и в скобках буква Р с числовым значением шага, например, Tr204(Р2)LH.

В производственных чертежах в обозначение резьбы обязательно включают обозначение поля допуска, состоящее из цифры, показывающей степень точности среднего диаметра резьбы и буквы латинского алфавита, обозначающей основное отклонение этого диаметра, например, Tr204(Р2)LH-8Н/8е.

2.4. Упорная резьба

Упорная резьба обладает высокой прочностью и высоким КПД. Она применяется в грузовых винтах для передачи больших усилий, действующих в одном направлении в мощных домкратах, прессах и т. д.

Профиль резьбы (рис. 7) представляет собой трапецию, одна сторона которой является рабочей стороной профиля, и ее положение определяется углом наклона 3. Другая сторона трапеции (нерабочая сторона профиля) имеет угол наклона 30.

Профиль и параметры упорной резьбы предусматривает ГОСТ 10177-82. Для упорной резьбы предусмотрены номинальные диаметры резьбы от 10 до 640 мм, резьба может выполняться с разными шагами при одном и том же диаметре.

На чертеже упорная резьбы обозначается буквой S, номинальным диаметром и шагом, например: резьба упорная левая, имеющая номинальный диаметр 80 мм и шаг 16 мм – S8016 LH.

В прессостроении применяется также упорная резьба, профиль которой представляет собой неравнобочную трапецию с углом рабочей стороны 0 и нерабочей – 45. Усиленная упорная резьба предусмотрена для диаметров от 80 до 2000 мм.

Рис. 7

2.5. Прямоугольная и квадратная резьбы

Прямоугольная и квадратная резьбы имеют высокий КПД и дают большой выигрыш в силе, поэтому они применяются для передачи осевых усилий в грузовых винтах и движения в ходовых винтах.

Прямоугольная и квадратная резьбы не стандартизованы, так как имеют следующие недостатки:

- в соединении (типа «болт – гайка») трудно устроить биение;

- они обладают прочностью меньшей, чем трапецеидальная резьба, так как основание витка у трапецеидальной резьбы при одном и том же шаге шире, чем у прямоугольной или квадратной резьб;

- их труднее изготовить, чем трапецеидальную.

В соответственных соединениях эти резьбы заменены трапецеидальными.

При изображении этих резьб обязательно указывают ее профиль и размеры (рис. 8). Диаметр резьбы предпочтительно выбирать из ряда номинальных диаметров метрической резьбы.
