10. Расчет осветлительных фильтров

Марка ФОВ – 3,4 – 0,6

Диаметр фильтра, м 3,4

Площадь фильтрования, м² 9,1

Высота фильтрующего слоя, м 1

Завод-изготовитель Таганрогский завод "Красный котельщик"

Необходимая площадь фильтрования

, м² (10.1)

W=10 - 12 м/час

Необходимое число фильтров

, шт. (10.2)

Расчет скорости фильтрования

.

При работе всех фильтров.

, м/час (10.3)

При работе с одним отключенным фильтром.

, м/час (10.4)

Расход воздуха на взрыхление фильтра

, м³/взр (10.5)

i=20 л/сек·м²

τ=3 мин

Расход воды на взрыхление

, м³/взр (10.6)

i=10 л/сек·м²

t =3-5 мин

Отмывка фильтра от продуктов регенерации

, м³/отм (10.7)

ω=4 м/ч

τ_отм=10 мин

Расход воды на собственные нужды

, м³/ч (10.8)

m=2

Суммарный часовой расход воды, поступающей на фильтры

, м³/ч (10.9)

Продолжительность фильтроцикла

, ч (10.10)

r=1,5 кг/м³

G=10 г/м³

h=1 м

Объем антрацита, загруженного во все фильтры

, м³ (10.11)

Действительная скорость фильтрования при работе всех фильтров

, м/ч (10.12)

, м/ч

11. Расчет предварительной очистки

Расчет воды на непрерывную продувку осветлителя

, м³/ч (11.1)

Расчет воды на периодическую продувку осветлителя

, м³/ч (11.2)

т.к. периодическая продувка проводится 1 раз в сутки, в течение 1-2 минут, то

, м³/ч (11.3)

Полная производительность осветлителя

, м³/ч (11.4)

Производительность каждого осветлителя

, м³/ч (11.5)

1,5 – при коагулянте Al

Марка ХоТЭП

Производительность, м³/ч 350

Диаметр осветлителя, м 12,0

Высота осветлителя, м 11,6

Определение расхода воды на собственные нужды ВПУ

(11.6)

Установка ВПУ экономична.

12. Расчет хозяйства полиакриламида

Суточный расход полиакриамида

, кг/сут (12.1)

g_ПАА=1 мг/кг

Суточный расход 0,1% раствора полиакриамида

, м³/ч (12.2)

С=0,1%

ρ=1 т/м³

Часовой расход полиакриамида

,л/ч (12.3)

Для растворения ПАА применяю мешалку марки ЦХБ АКХ, емкостью 1,2 м³

Выбираю насос-дозатор на один осветлитель

, л/ч (12.4)

Беру насос 1 рабочий + 1 резервный

Марка НД 400/16

Производительность ,л/ч 400

Давление ,Мпа 1,6

Мощность, кВт 1,1

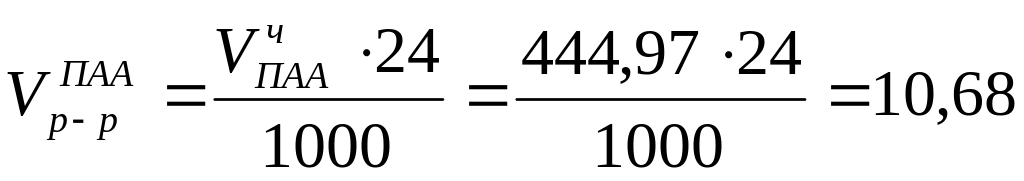

Объем бака рабочего раствора полиакриламида

, м³ (12.5)

Выбираю 2 бака (1 раб + 1 рез) V=10 м³, d=1673 мм

Выбираю насос перекачки и рециркуляции полиакриламида

Марка 1,5Х-6К-3

Производительность, м³/ч 54-12

Полный напор, м. вод. ст. 20-44,5

Масса, кг 207
