Zadanie3
.docУпражнение 3
Цель занятия: Конвертация данных
-
Конвертация исходных форматов ArcGIS друг в друга
-
Конвертация исходных форматов ArcGIS в формат dwg
-
Конвертация данных в формате dwg в форматы ArcGIS
Исходные данные (Unit_3):
Формат Shape:
-
DNL_ARC - гидрография (линейные объекты)
-
DNAR_POLY - гидрография (площадные объекты)
Формат База геоданных
-
MAP.mdb
Формат AutoCad
-
railroad.dxf – дороги (линейные объекты)
Текстовый файл
-
uch.txt – границы участков (линейные объекты)
Конвертация исходных форматов ArcGIS друг в друга
-
Конвертация исходных форматов ArcGIS выполняется в ArcCatalog.
-
Выполните конвертацию линейных объектов гидрографии из формата Shape (DNL_ARC) в базу геоданных.
-
Предварительно создайте базу геоданных Convert с набором классов пространственных данных Con_1.
-

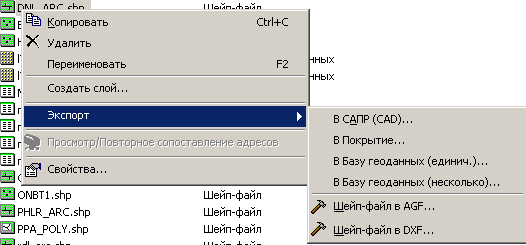

Щелкните Контекстное меню DNL_ARC> Экспорт> В Базу геоданных (единич.)…

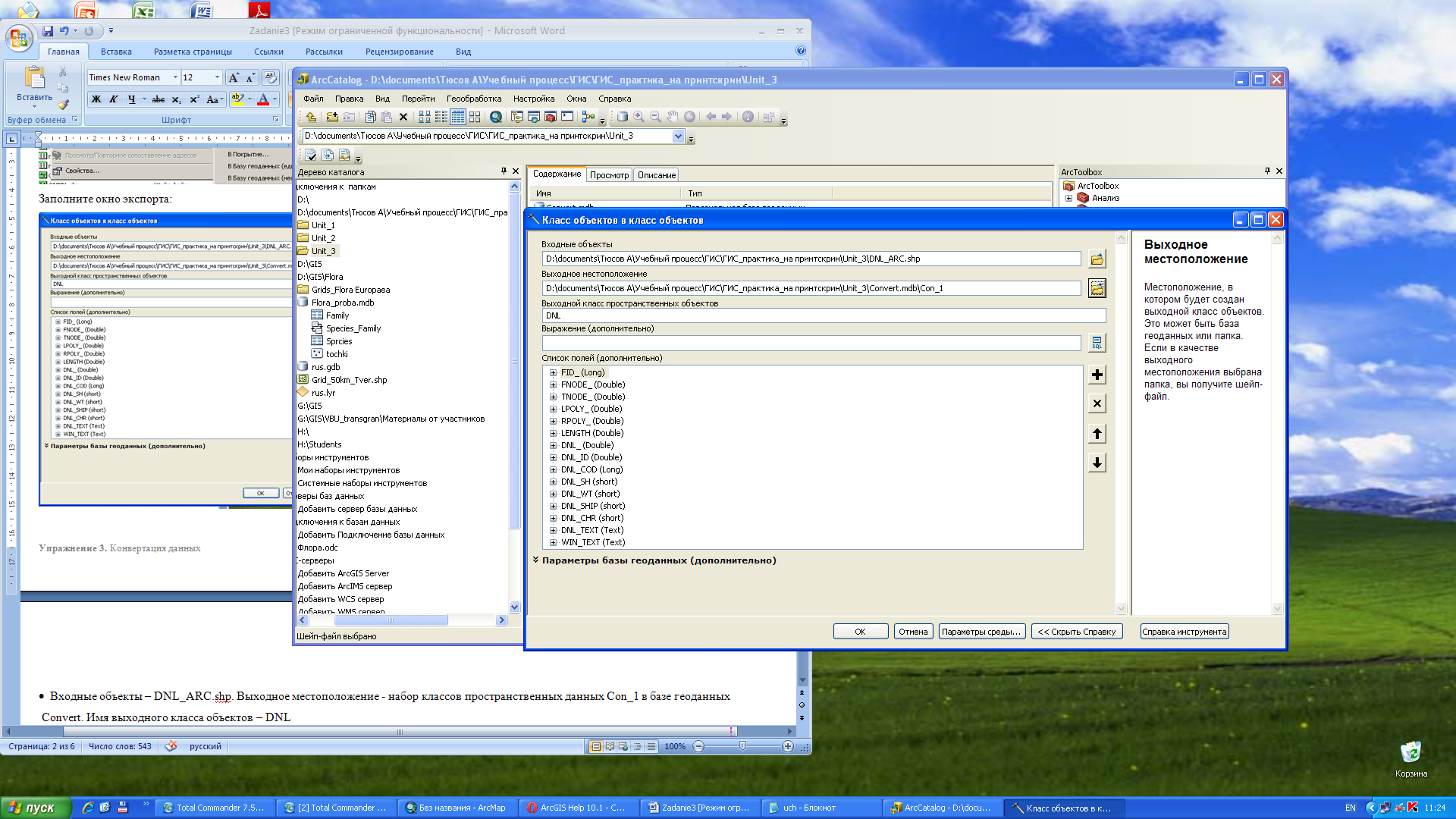

Заполните окно экспорта:
-
Входные объекты – DNL_ARC.shp. Выходное местоположение - набор классов пространственных данных Con_1 в базе геоданных Convert. Имя выходного класса объектов – DNL
-
Просмотрите после конвертации содержимое набора класс пространственных данных Con_1. Там появится класс DNL.
-
Вопрос 1: Какие поля появились в атрибутивной таблице класс DNL? __________________________________________________________
-
Вопрос 2: Изменились ли значения в исходных пользовательских полях? __________________да______________________________________
Выполните обратную конвертацию – из базы геоданных в формат Shape
-
В наборе классов несколько классов объектов. Возможна конвертация единичного класса или группой. Выполните конвертацию группой.
-

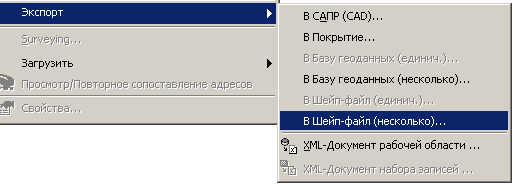

Щелкните на названии набора классов Gaz: Контекстное меню > Экспорт> В Шейп-файл (несколько)…
-

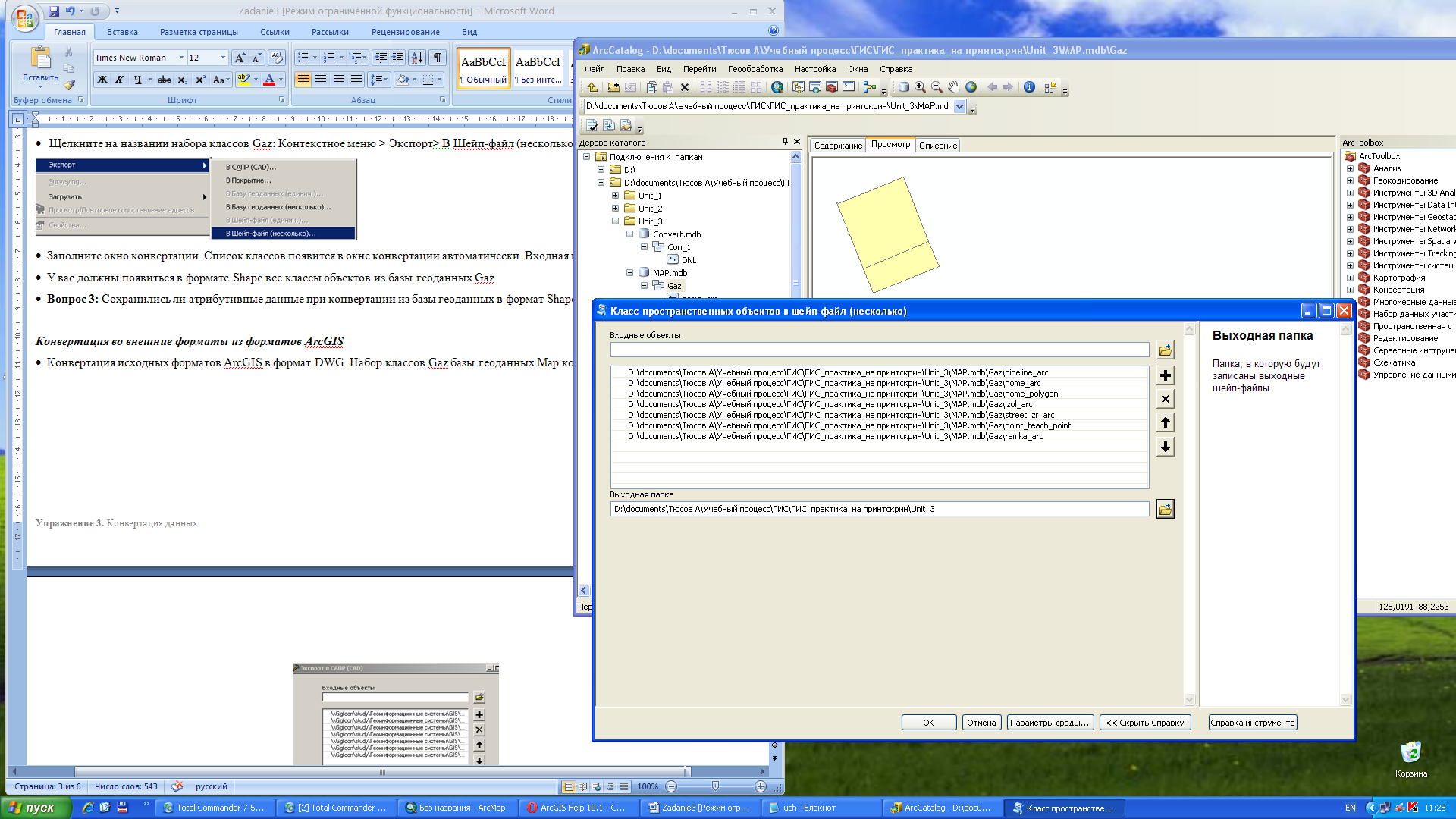

Заполните окно конвертации. Список классов появится в окне конвертации автоматически. Входная папка – Ваша, рабочая.
-
У вас должны появиться в формате Shape все классы объектов из базы геоданных Gaz.
-
Вопрос 3: Сохранились ли атрибутивные данные при конвертации из базы геоданных в формат Shape?______да________________________
Конвертация во внешние форматы из форматов ArcGIS
-
Конвертация исходных форматов ArcGIS в формат dwg. Набор классов Gaz базы геоданных Map конвертируйте в формат dwg.
-
Контекстное меню > Экспорт> В САПР (CAD)
-
Измените название выходного файла.
-
Вопрос 4: Сравните исходные классы базы геоданных и полученные объекты файла в формате dwg. Какие произошли изменения в структуре данных?_______________________________________________________________________________________________________
_________________________________________________________________________________________________________________________
-
Вопрос 5: Сохранились ли атрибутивные данные при конвертации из формата Shape в формат САПР? ________нет______________________
Выполните обратную конвертацию – из формата САПР в шейп-файл.
Конвертируйте в shape-формат файл railroad.dxf (набор пространственных объектов САПР).
-
Вопрос 6: Сколько файлов получилось при конвертации? _______________________10______________________________________________
Прочие варианты конвертации данных будут рассмотрены при изучении ArcToolbox
