2.2. Общие указания по подготовке и проведению измерений.

2.2.1. Подготовка.

1. Проверить горизонтальность и устойчивость платформы (1). При необходимости выполнить регулировку её положения с помощью винтовых опор;

2. Проверить натяжение и вертикальность нитей. Регулировка осуществляется разворотом втулок (3) и (5), которые крепятся винтами на стойке (2);

3. Рамка (7) должна располагаться симметрично по центру среднего кронштейна. При этом в состоянии покоя левый рычаг рамки должен находиться в середине фотозатвора (9). Регулировка начального по­ложения рамки может осуществляться поворотами всех трёх втулок на стойке, а также разворотом нитей, закреплённых на концах верхнего и нижнего кронштейнов.

ПРИМЕЧАНИЕ. Для регулировки по п.п. 2,3 необходимо обратиться к инженеру или к преподавателю.

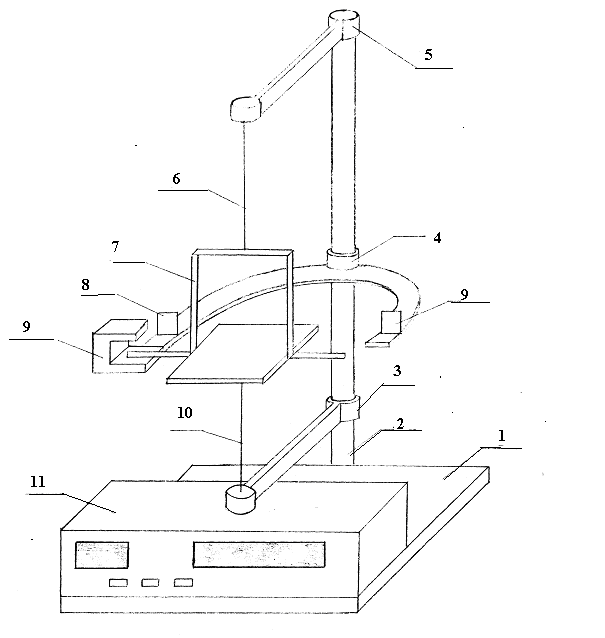

Рис.3. Крутильный маятник.

1. платформа; 2 – стойка; 3,4,5 – втулки кронштейна; 6 – верхняя часть;

7 – рамка; 8 – ограничители угла поворота; 9 – фотозатвор; 10 – нижняя часть;

11 - блок регистрации.

2.2.2. Измерения.

1.Подключить установку к электросети и нажать кнопку "Сеть". При этом загорается источник света в фотозатворе и высвечиваются оба табло блока регистрации. На табло "Время" обычно вначале появляется случайный набор цифр, который устраняется в следую­щем пункте – 4.

2. В зависимости от задания разместить на платформе рамки исследу­емые тела (или оставить рамку пустой).

3. Одной рукой повернуть маятник по ходу часовой стрелки на угол ~15 град. При этом левый рычаг должен располагаться на рассто­янии несколько миллиметров до ограничительного упора на среднем кронштейне.

4. Удерживая (одной рукой) маятник в отклонённом положении, другой рукой нажать кнопку "Сброс". При этом на обоих табло блока регистрации должны высвечиваться "нули".

5. Освободить (без толчка) маятник от удерживания. Рамка маятника (с грузом или без груза согласно заданию опыта) начинает перио­дически поворачиваться, а левый рычаг - периодически прерывать световой луч фотозатвора.

6. Измерительная схема устроена таким образом, что начинает счёт числа периодов после второго пересечения луча (т.е. со второго периода колебаний), а отсчёт времени начинается с первого периода.

С учётом этого свойства схемы для измерения полного времени колебаний в течение 10 периодов (которое требуется в каждом зада­нии) необходимо нажать кнопку "Стоп" при числе периодов (на табло "Периоды"), равном 9. Измерительная схема продолжает счёт ещё од­ного периода и фиксирует (на табло "Время") суммарное время 10 пе­риодов колебаний, число которых фиксируется цифрой 10 (на табло "Периоды").

7.Не останавливая движения маятника, занести в таблицу измерений время 10 периодов колебаний и нажать кнопку "Сброс".

На обоих табло опять высвечиваются "нули", а затем снова начинается счёт числа периодов и полного времени колебаний.

ВНИМАНИЕ: Маятник продолжает периодически пово­рачиваться в течение времени, достаточного для выполнения полного числа измерений, которое в каждом задании опыта равно 5 (т.е. необходимо 5 раз измерить время 10 периодов колебаний). Для измерений требуется только нажимать кнопку "Стоп" при числе периодов, равном "9", записывать полное время 10 периодов (которое фиксируется на табло "Время"), а затем нажимать кнопку "Сброс" и следить за счётом числа периодов (до цифры "9").
