10.2. Проведение замеров центровки роторов по полумуфтам, определение положения ротора относительно статора турбины

Замеры величин, характеризующих взаимное положение осей роторов, выполняются по окружности полумуфт и расстоянию между их торцевыми поверхностями по концам взаимно перпендикулярных диаметров согласно [15, 17] (рис. 10.3). Замеры по окружности полумуфт называют радиальными, а замеры параллельности торцевых поверхностей полумуфт (излома осей) — торцевыми.

Р азница в аксиальных зазорах, замеренных на противоположных сторонах полумуфт, показывает непараллельность торцов муфт и, следовательно, наклон оси одного вала по отношению к другому (величину излома). Разница в радиальных зазорах показывает величину смещения осей роторов в вертикальной и горизонтальной плоскостях, при которой окружности полумуфт неконцентричны, и, следовательно, ось одного вала не является продолжением оси другого вала.

З

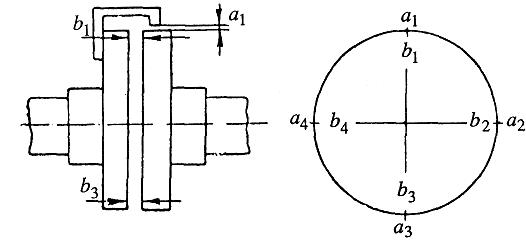

Рис. 10.3. Установка скобы для производства замеров и места замеров центровки роторов по полумуфтам (замеры по окружности — а, по торцу — b)

амеры центровки должны обязательно выполняться при полностью остывших роторах и цилиндрах турбины, при собранных упорных подшипниках и разъединенных роторах, когда каждый из них может вращаться независимо один от другого. Проверка центровки в горячем состоянии производится только для анализа изменений взаимного расположения деталей турбины при прогреве и определения необходимых поправок на центровку.

Величины, характеризующие взаимное положение осей роторов, замеряются в четырех положениях через каждые 90° при совместном проворачивании роторов. Такая система производства замеров позволяет исключить влияние дефектов формы полумуфт и биения насадных полумуфт.

Совместное проворачивание роторов позволяет избежать ошибок при определении положений осей роторов, которые могут иметь место из-за отличия фактической формы полумуфт или их посадки на вал от идеальной.

Замеры проводятся при одновременном проворачивании обоих роторов на 90, 180, 270 и 360°, т. е. каждый раз при повороте роторов на 90° по отношению к предыдущему положению, пока не будет пройден полный оборот. При каждом из этих положений с помощью щупа 2-го класса точности замеряются аксиальные и радиальные зазоры; аксиальный зазор при провороте на 360° должен совпадать по величине с зазором, полученным при нулевом положении роторов; этот замер является контрольным.

Аксиальные зазоры (зазоры по торцу) обозначаются буквами А с соответствующими индексами (А_В, А_Н, А_Л, А_П — верх, низ, левая и правая части муфты), а радиальные зазоры (зазоры по окружности) обозначаются буквами R с теми же индексами (R_B, R_H, R_Л, R_П ). Запись полученных замеров производится как показано на рис. 10.3 (аксиальные замеры записываются снаружи окружности, а торцевые внутри).

Взаимное расположение роторов определяется замерами аксиальных и радиальных зазоров между полумуфтами в трех точках (лево, верх, право); замер нижних зазоров произвести, как правило, не удается и не требуется, так как суммы диаметрально противоположных зазоров равны:

А_В + А_Н = А_Л + А_П ;

R_B + R_H = R_Л + R_П .

Нижние зазоры определяются расчетным путем из простого соотношения:

А_Н = А_Л + А_П – А_В

R_H = R_Л + R_П – R_B

Данные замеров по торцу заносятся в таблицу, затем вычисляются среднее арифметическое полученных замеров и нижнее значение среднего зазора по торцу; минимальное значение зазора вычитается из остальных (т. е. полученные величины значений зазоров приводятся к нолю); вычисляется также значение нижнего зазора по окружности, и величины зазоров по окружности аналогично приводятся к нулю. Приведенные значения записываются в формуляр центровки ротора (рис. 10.4).

В формуляре обязательно указывается муфта, на которой при центровке установлена скоба. Именно положение скобы определяет, какая из полумуфт находится выше, а какая ниже.

№ замера	Л	В	П
0 90 180 270 Сум. Ср. арифм.

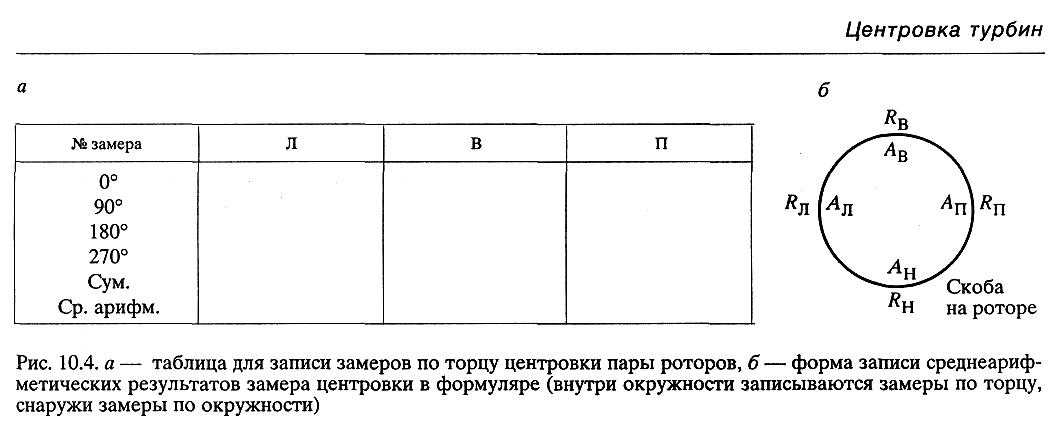

Рис. 10.4. а — таблица для записи замеров по торцу центровки пары роторов, б — форма записи среднеарифметических результатов замера центровки в формуляре (внутри окружности записываются замеры по торцу, снаружи замеры по окружности)
