1.5. Основные положения планирования производства ремонтных работ
При проведении ремонта оборудования ТЭС характерны следующие основные особенности:
Динамичность производства ремонтных работ, проявляющаяся в необходимости высокого их темпа, привлечения значительного количества ремонтного персонала на широком фронте параллельно ведущихся работ, непрерывного поступления информации о вновь выявленных дефектах оборудования и изменении объемов (ремонтным работам присущ вероятностный характер планируемого объема работ и строгая определенность сроков выполнения всего комплекса работ).
Многочисленность технологических связей и зависимостей между различными работами по ремонту отдельных агрегатов в пределах ремонтируемого оборудования, а также между узлами каждого агрегата.
Нестандартность многих ремонтных процессов (каждый ремонт отличается от предыдущего своими объемами и условиями производства работ).
Различные ограничения в материальных и людских ресурсах. В период производства работ достаточно часто приходится отвлекать персонал и материальные ресурсы для неотложных нужд действующего производства.
Жесткие сроки выполнения ремонтных работ.
Все перечисленные особенности ремонта энергетического оборудования приводят к необходимости рационального планирования и управления ходом ремонтных работ, обеспечивающими выполнение основной задачи [35].
Моделирование процессов капитального ремонта позволяет имитировать процесс ремонта оборудования, получать и анализировать соответствующие показатели и на этой основе принимать решения, направленные на оптимизацию объемов и сроков производства работ.
Линейная модель — это последовательный (и параллельный, если работы независимы) набор всех работ, который позволяет подсчетом по горизонтали определить продолжительность всего комплекса работ, а подсчетом по вертикали — календарную потребность в персонале, оборудовании и материалах. Получаемый в целом линейный график (рис. 1.5) представляет собой графическую модель решаемой задачи и относится к группе аналоговых моделей. Метод линейного моделирования применяется при ремонте сравнительно несложного оборудования или при производстве небольших объемов работ (например, текущих ремонтов) на сложном оборудовании.
Линейные модели не способны отразить основные свойства моделируемой ремонтной системы, так как в них отсутствуют связи, определяющие зависимости одной работы от другой. В случае любого изменения ситуации в ходе производства работ линейная модель перестает отображать реальный ход событий и в нее невозможно внести существенные изменения. В этом случае линейную модель необходимо строить заново. Линейные модели не могут быть использованы в качестве инструмента управления при производстве сложных комплексов работ.

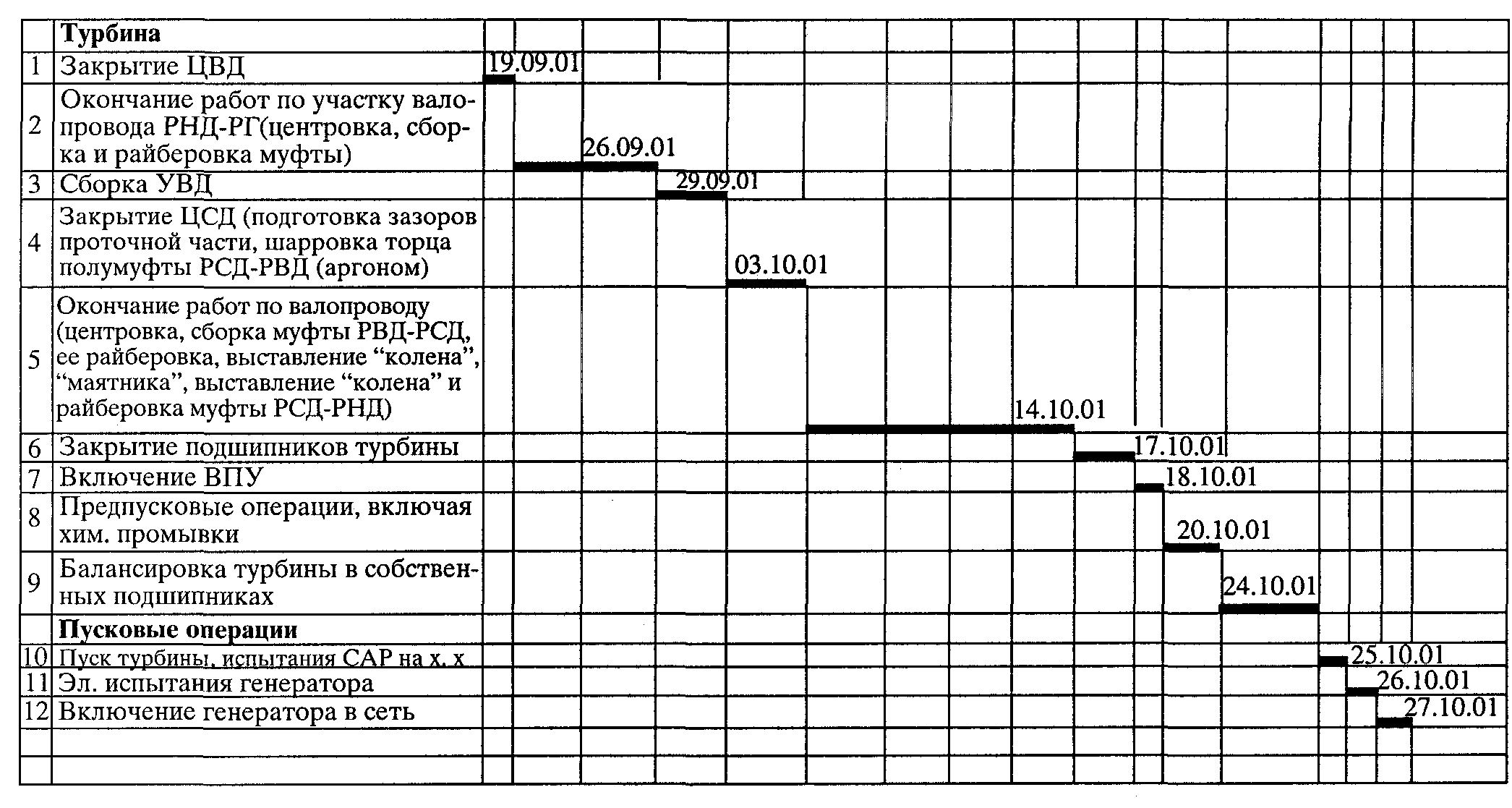

Рис.
1.5. Пример линейного графика
Сетевая модель — это особый вид операционной модели, обеспечивающей с любой необходимой точностью детализации отображение состава и взаимосвязи всего комплекса работ во времени. Сетевая модель поддается математическому анализу, позволяет определять реальный календарный план, решать задачи рационального использования ресурсов, оценивать эффективность решений руководителей еще до того, как они будут переданы для исполнения, оценивать фактическое состояние комплекса работ, прогнозировать будущее состояние, своевременно обнаруживать "узкие места" [36].
Составными частями сетевой модели являются сетевой график, представляющий собой графическое отображение технологического процесса ремонта, и информация о ходе ремонтных работ.
Основными элементами сетевого графика являются работы (отрезки) и события (кружки).
Различаются три вида работ:
действительная работа — работа, требующая затрат времени и ресурсов (трудовых, материальных, энергетических и других);
ожидание — процесс, требующий затрат только времени;
фиктивная работа — зависимость, не требующая затрат времени и ресурсов; фиктивная работа используется для изображения объективно существующих технологических зависимостей между работами.
Работа и ожидание в сетевом графике отображаются сплошной стрелкой.
Фиктивная работа отображается пунктирной стрелкой.
Событие в сетевой модели является результатом выполнения конкретной работы. Например, если рассматривать в качестве работы "устройство лесов", то результатом этой работы будет событие "устройство лесов закончено". Событие может быть простым или сложным, в зависимости от результатов выполнения одной, двух или большего количества входящих работ, а также может не только отражать факты завершения входящих в него работ, но и обусловливать возможность начала одной или нескольких выходящих из него работ.
Событие, в отличие от работы, не имеет продолжительности, его характеристикой является время совершения.
По месту нахождения и роли в сетевой модели события подразделяются на следующие:
исходное событие, совершение которого означает возможность начала выполнения комплекса работ; оно не имеет ни одной входящей работы;
завершающее событие, совершение которого означает окончание выполнения комплекса работ; оно не имеет ни одной выходящей работы;
промежуточное событие, совершение которого означает окончание всех входящих в него работ и возможность начала выполнения всех выходящих работ.
События по отношению к выходящим из них работам называются начальными, а по отношению к входящим работам — конечными.
Сетевые модели, имеющие одно завершающее событие, называются одноцелевыми.
Основным признаком комплекса ремонтных работ является наличие системы выполнения работ. В связи с этим существует понятие предшествования и непосредственного предшествования. Если работы не связаны между собой условием предшествования, то они являются независимыми (параллельными), поэтому при изображении ремонтного процесса в сетевых моделях последовательно (в цепочке) могут изображаться только работы, связанные между собой условием предшествования.
Первичной информацией о ремонтных работах сетевой модели является объем работы, выраженный в натуральных единицах. По объему работ на основании норм может быть определена трудоемкость работы в человеко-часах (чел-ч), а зная оптимальный состав звена, можно определить продолжительность выполнения работы.
Основные правила построения сетевого графика
В графике должна быть четко отображена технологическая последовательность выполнения работ.
Примеры отображения такой последовательности приведены ниже.

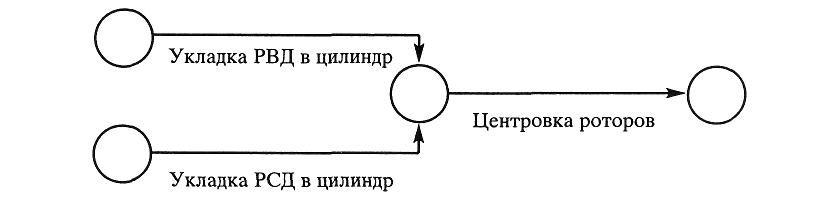

Пример 2. После окончания работ "укладка РВД в цилиндр" и "укладка РСД в цилиндр" можно начать работу "центровка роторов" — эта зависимость изображена ниже:

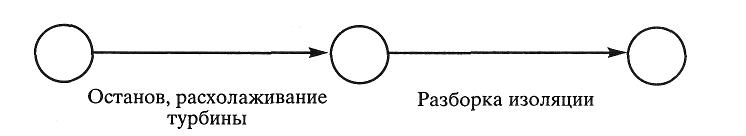

Пример 1. После "останова и расхолаживания турбины" можно начать "разборку изоляции" цилиндров — эта зависимость изображается так:

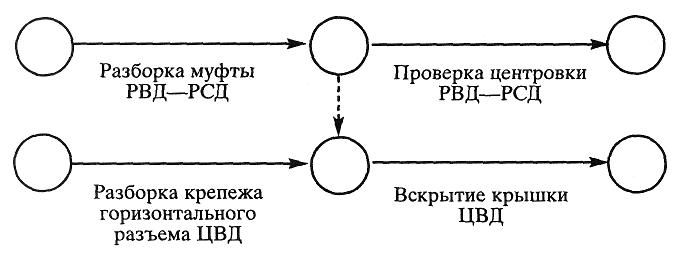

Пример 3. Для начала работы "вскрытие крышки ЦВД" необходимо закончить работы "разборка крепежа горизонтального разъема ЦВД" и "разборка муфты РВД—РСД", а для "проверки центровки РВД—РСД" достаточно окончания работы "разборка муфты РВД— РСД" — эта зависимость изображена ниже:

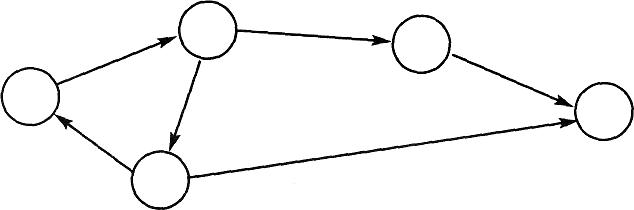

В сетевых графиках ремонта энергооборудования не должно быть циклов, так как циклы свидетельствуют об искажении взаимосвязи между работами, поскольку каждая из этих работ оказывается предшествующей самой себе. Пример такого цикла приведен ниже:
В сетевых графиках не должно быть ошибок типа:

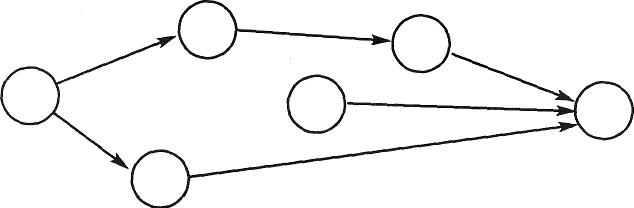

• тупики первого рода — наличие событий, не являющихся исходными и не имеющих входящих работ:
• тупики второго рода — наличие событий, не являющихся завершающими и не имеющих выходящих работ:
Все события сетевого графика должны быть пронумерованы. К нумерации событий предъявляются следующие требования:
— нумерация должна производиться последовательно, числами натурального ряда, начиная с единицы;
— номер конечного события каждой работы должен быть больше номера начального события; выполнение этого требования достигается тем, что событию присваивается номер только после того, как будут пронумерованы начальные события всех входящих в него работ;
н
умерация должна производиться по цепочкам слева направо, в пределах графика сверху вниз; шифр работы графика определен номером начального и конечного событий.

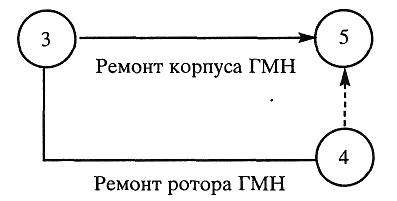

В сетевом графике каждое событие может быть изображено только 1 раз. Каждый из номеров может быть присвоен только одному конкретному событию. Аналогично, каждая работа в сетевом графике может быть изображена только 1 раз, а каждый шифр может быть присвоен только одной работе. Если по технологическим причинам две или несколько работ имеют общие начальное и конечное события, то, чтобы исключить одинаковое обозначение работ, вводится дополнительное событие и фиктивная работа:
Построение сетевых моделей ремонта это достаточно трудоемкая задача, поэтому в последние годы выполнен ряд работ по созданию компьютерных программ, предназначенных для построения сетевых графиков [37].
