5.3.4.Пригонка линейного размера кольца сегментов уплотнения
Сегменты каждого кольца уплотнений, набранные в расточку обоймы диафрагмы, не должны представлять собой точную длину окружности кольца; их длина всегда должна быть несколько меньше, так как между торцами соседних сегментов должен существовать некоторый зазор. Наличие зазора обеспечивает плотное прилегание сегментов к посадочному месту расточки и компенсацию тепловых расширений, возникающих в результате более быстрого прогрева кольца уплотнения по сравнению с обоймой или диафрагмой во время пусков и набора нагрузки турбиной.
При изменении радиуса установка сегментов (чеканкой или проточкой заплечиков сегментов), а также в случае замены одного или нескольких сегментов на новые (имеющие технологический припуск по линейному размеру) линейный размер кольца уплотнения не будет соответствовать размеру окружности его установки. В связи с этим после пригонки радиальных зазоров уплотнений необходимо произвести пригонку тепловых зазоров в каждом кольце уплотнения. Величины этих зазоров оцениваются по их сумме для каждой половины диафрагмы (обоймы).

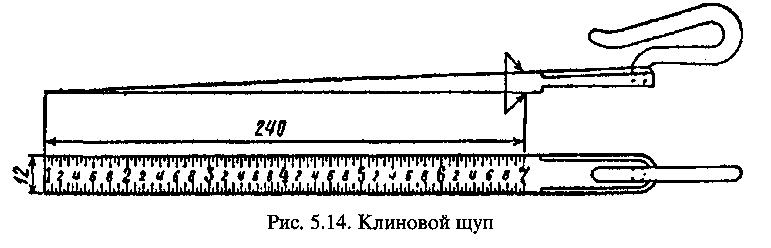

Для этого все сегменты, устанавливаемые в данную половину обоймы или диафрагмы, вплотную сдвигаются в одну сторону так, чтобы торец крайнего сегмента находился в одной плоскости с разъемом диафрагмы или в верхней половине упирался в стопорную планку. С помощью слесарного щупа производится проверка отсутствия зазора между сегментами в полукольце (щуп 0,05 мм не должен перемещаться между ними). С помощью глубиномера замеряется положение торцов сегментов относительно разъема (выступания или западания) диафрагмы или обоймы слева и справа; в сумме эта величина должна быть отрицательной, т.е. западание должно быть больше выступания на величину зазора в полукольце.
В случае большого зазора по сегментам уплотнений в кольце для его устранения необходимо заменить один из сегментов на новый с технологическим припуском.
В случае большей длины окружности сегментов необходимо профрезеровать по торцу один или несколько сегментов для получения необходимой величины теплового зазора.
5.3.5. Замена усиков уплотнений, устанавливаемых в ротор
Как было показано ранее в некоторых конструкциях турбин ЛМЗИКТЗ усики концевых уплотнений завальцовываются в пазы ротора. В случае повреждения или значительного износа усиков необходимо выполнить их замену.
Для этого ротор устанавливается на токарный станок и поврежденные ряды усиков уплотнений вырезаются резцом. После удаления усиков уплотнения каждая канавка зачищается, осматривается, забоины и заусеницы запиливаются, а величины линейных размеров канавок под установку усиков уплотнений проверяются на соответствие чертежу.
Н
овые
усики уплотнений из спиральной заготовки,
имеющей в основании специальный
профильный загиб (ее необходимо
приобретать до начала ремонта турбины),
пригоняются по длине окружности пазов
вырезанных рядов усиков уплотнения и
набираются в пазы ротора. Проволока
промтела также пригоняется по длине
окружности пазов и завальцовывается
специальным роликом или зачеканивается.
В случае чеканки промтела усиков
уплотнения вручную, необходимо, чтобы
эта операция проводилась одним
квалифицированным человеком и с
одинаковым усилием удара при чеканке
каждого усика в паз ротора (во избежание
появления прогиба ротора).
После установки и закрепления чеканкой замененные усики концевых уплотнений протачиваются в размер по чертежу.
