Электротехника

Правильные ответы выделены жирным шрифтом. Правильные ответы, представленные формулами (в Eguation) или рисунками, выделены тёмным закрашиванием.

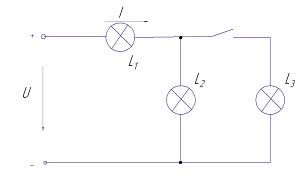

1. Как изменятся яркости ламп L1 и L2 и ток в цепях а и б после включения третьей лампы? Указать неправильный ответ.

Для цепи а) - Яркость L1 не изменится

Для цепи а) - I Увеличится

Для цепи б) - Яркость L1 увеличится

Для цепи б) Яркость L2 увеличится

Для цепи б) - I увеличится

2. Определить эквивалентное сопротивление цепей а, б, в и указать, для какой из цепей сопротивление определено неправильно.-

R_а=2R

R_б=10R

R_в=3R

3. При напряжении на резисторе 100В и токе 100мА определить его сопротивление. Указать правильный ответ.

1 мОм

1 кОм

1 Мом

1 ГОм

1 Ом

4. Как изменяется показания приборов при перемещении движка реостата Rp вниз. Указать неправильный ответ.

U1 уменьшается

U2 увеличится

I1 уменьшится

I2 не изменится

I3 увеличится

5. К источнику постоянного тока подключен пассивный приемник. Внешняя характеристика источника задана графиком. Определить мощность приемника при согласованном режиме работы. Указать правильный ответ.

0

8 Вт

16 Вт

2 Вт

4 Вт

6. Определить ток в цепях и указать для какой из цепей ток определен неправильно. 1-я цепь: U=10 B E=20 B R=20 Oм 2-я цепь: U=20 B E=10 B R=5 Ом 3-я цепь: U=20 B E=20 B R=5 Ом

1-я цепь: I=2 A

2-я цепь: I=6 A

3-я цепь: I=8 A

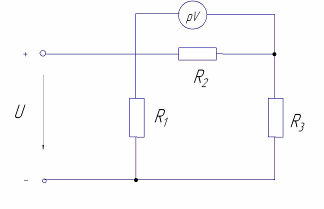

7. При увеличении сопротивления резистора R₃ до бесконечности определить показание вольтметра. Указать правильный ответ.

Стремится к напряжен

Правильного ответа нет

Стремится к напряжению U

Не изменится

Стремится к нулю.

8. В каком соотношении находятся внутренние сопротивления источников энергии, внешние характеристики которых изображены на рис. Указать правильный ответ.

Ra=RБ=RB

RA<RБ<RB

RA>RБ>RB

9. Определить сечение проводов по нагреву для питания каждого из потребителей, если номинальное напряжение потребителей U=220 В, номинальные мощности потребителей P_А=12 кВт и Р_В=16 кВт. Допустимые значения токов проводов приведены ниже: Указать правильный ответ.

S_A=4 мм²

S_A=6 мм²

S_В=16мм²

S_В=10 мм²

10. Передача электрической энергии от электростанции к потребителю одной и той же мощности и равном расстоянии в одном случае (А) осуществлялась при напряжении U=10000 В, а в другом (Б) – при U= 500 В (напряжение на потребителе). В каком соотношении находятся потери энергии в проводах в том и другом случаях, если предположить, - что сечение проводов выбиралось по допустимой плотности тока, которая принималась одинаковой? Указать правильный ответ.

11. К источнику электрической энергии с ЭДС Е=20В и внутренним сопротивлением Ro=4 Ом подключен приемник сопротивлением Rn=6 Ом. Определить напряжение на приемнике. Указать правильный ответ.

20В

10В

12В

Равно другому значению

1,5В

12. Определить мощность источника электрической энергии с ЭДС Е=20В и внутренним сопротивлением Ro=4 Ом в режиме короткого замыкания. Указать правильный ответ.

∞

100 Вт

0

Равна другому значению

20Вт

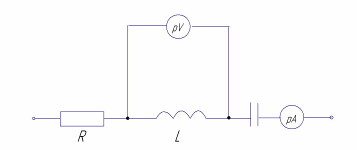

13. Определить показание вольтметра в схеме при токе 1 А и сопротивлениях R=X_L=3X_C=100 Ом. Указать правильный ответ.

В

200/3 В

100 В

100/3 В

В

14. Определить эквивалентную емкость батареи конденсаторов. Указать правильный ответ.

80 мкФ

60 мкФ

40 мкФ

50 мкФ

20 мкФ
