(1200 фунт/ кв. дюйм) (но некоторые операции могут потребовать более высокого значения). Эта минимальная величина соответствует остаточному давлениюпоокончаниютребуемойпоследовательностиопераций.

–При отключенных насосах аккумуляторные ёмкости должны соответствовать условиям: закрытие всех превенторов с нулевым давлением под ПВО и запасом объема 50 %; после закрытия превенторов остаточное давление должно превышать минимальное расчетное давление, чтобы была возможность закрытия любого плашечного превентора (за исключением превентора со срезными плашками) с рабочим давлением опрессовки.

–Комплекс насосной системы аккумуляторной станции должен заполнять баллоны от давления предварительной зарядки до рабочего давления установкимаксимумза15 минут.

–Каждая насосная система должна обеспечивать при неработающих аккумуляторных баллонах закрытие всех превенторов, исключая дивертор, при минимальном диаметре используемых труб и открытие главной боковой задвижки. Эта операция должна продолжаться не более двух минут при одновременном сохранении достаточного остаточного давления для обеспечениягерметичностизатрубногопространства.

–В целях недопущения осложнений аккумуляторная станция должна быть всегда готова к работе. Для этого необходимо постоянно осуществлять контроль с отметкой на специальном контрольном листе: времени зарядки баллонов; давления пуска и отключения насосов; уровня рабочей жидкости в резервуаре в рамках предварительной зарядки баллонов; времени закрытия скважины каждой системой насосов (при отключенных баллонах); характеристики закрытия превенторов только с помощью аккумуляторныхбаллонов; временизакрытияпревенторов.

–Две насосные системы должны вместе иметь возможность зарядить аккумулятор от давления предварительной зарядки баллонов (7 МПа – 1000 фунт/кв. дюйм) до рабочего давления установки (21 МПа – 3000 фунт/кв. дюйм) максимумза15 минут.

–Каждая насосная система должна запускаться, когда давление в аккумуляторе понижается на 10 % (до 19 МПа – 2700 фунт/кв. дюйм), и отключаться, когда оно достигает рабочего давления установки (21 МПа – 3000 фунт/кв. дюйм).

–Объем рабочей жидкости в резервуаре должен быть таким, чтобы установка могла работать без осложнений в диапазоне между 7 и 21 МПа

(1000 и 3000 фунт/кв. дюйм).

–Давление предварительной зарядки должно проверяться как минимум в начале бурения каждой скважины до соединения превенторов с аккумуляторнойстанцией.

–При неработающих баллонах каждая насосная система по стандарту АНИ RP 53 должна максимум за две минуты обеспечить: закрытие

универсального превентора при используемых бурильных трубах;

48

239

vk.com/club152685050 | vk.com/id446425943

открытие задвижки с дистанционным управлением на дроссельной линии; наличие остаточного давления в системе на уровне 8,5 МПа (1200 фунт/кв. дюйм).

По стандарту АНИ 16 Н она должна обеспечить: закрытие каждого превентора (исключая дивертер) на бурильных трубах самого малого диаметра; открытие задвижки с дистанционным управлением на дроссельной линии; наличие остаточного давления, по крайней мере равного давлению, рекомендуемому производителем универсального превентора для обеспечения герметичностизатрубного пространства.

–При неработающих насосных системах аккумуляторные баллоны

должны удовлетворять двум наиболее жестким условиям:

•закрытие всех превенторов с нулевым давлением под превентором и наличие остаточного объема 50 % по требованиям правил безопасности;

•при закрытии превенторов конечное давление должно превышать необходимое расчетное давление для закрытия плашечных превенторов (за исключением превентора со срезными плашками) при давлении в скважине, равном рабочему давлению превенторов.

Время закрытия (от начала действия до полного закрытия) должно быть

постандартуАНИ 16Е:

•меньше 30 секунд для плашечных превенторов всех диаметров и для универсальных превенторов диаметром менее 18 43 ";

•меньше 45 секунд для универсальных превенторов диаметром 18 43 " и бо-

лее.

по стандарту АНИ RP 53:

•меньше 30 секунд для плашечных превенторов всех диаметров и для универсальных превенторов диаметром менее 20";

•меньше 45 секунд для универсальных превенторов диаметром 20" и бо-

лее.

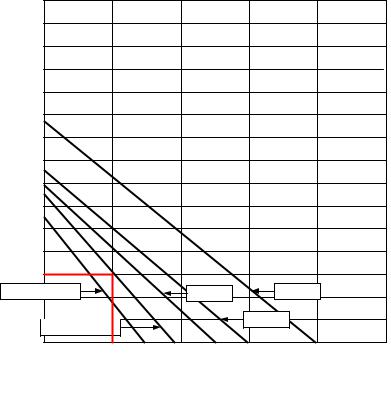

–Давления закрытия имеют разные значения для каждого превентора. Начальное давление закрытия изменяется пропорционально повышению давления в скважине. Для определения давления закрытия универсального превентора для различных типов труб можно использовать зависимости, представленные на рис. 11.18.

Давление, необходимое для герметизации устья скважины плашечным превентором, определяется соотношением закрытия (от 6:1 до 10:1) и соотношением открытия (2:1) между давлением в скважине и давлением закрытия превентора.

Пример. На устье скважины установлено следующее оборудование ПВО: три плашечных превентора Cameron U, 13 5/8” (346 мм) с рабочим давлением закрытия 70 МПа (10000 фунт/кв. дюйм). Универсальный превентор Hydril GK 13 5/8” (346 мм) с рабочим давлением закрытия 35 МПа (5000 фунт/кв. дюйм). При возникновении проявления универсальный пре-

49

240

vk.com/club152685050 | vk.com/id446425943

вентор на трубах диаметром 127 мм закрыли. После стабилизации давления манометр кольцевого пространства показал давление 7 МПа (1000 фунт/кв. дюйм). Требуется определить, какое гидравлическое давление должно соответствовать давлению закрытия для каждого превентора, чтобы удовлетворять рекомендации изготовителя.

По номограмме, представленной на рисунке 11.19, видим, что для закрытия универсального превентора потребуется давление закрытия, равное 2,1 МПа. Для превентора Cameron U, 13 5/8” (соотношение закрытия 7:1) необходимо подать давление для герметизацииустья скважины, равное 1 МПа.

11.8. Действия буровой вахты при ГНВП

Практика знает немало случаев, когда проявления переходили в открытые фонтаны только вследствие нечеткой и неслаженной работы обслуживающего персонала. В экстремальных ситуациях в связи с повышенным нервно-психическим напряжением обязанности и порядок действий каждого члена буровой вахты должны быть строго регламентированы, чтобы избежать ошибок, растерянности и связанной с этим потери времени. Операции по глушению скважин должны выполняться под руководством ответственного работника в соответствии с рабочей картой глушения или по специальному плану (табл. 11.4).
