Тема 1. Лекция 2
6 Зоновые телефонные сети

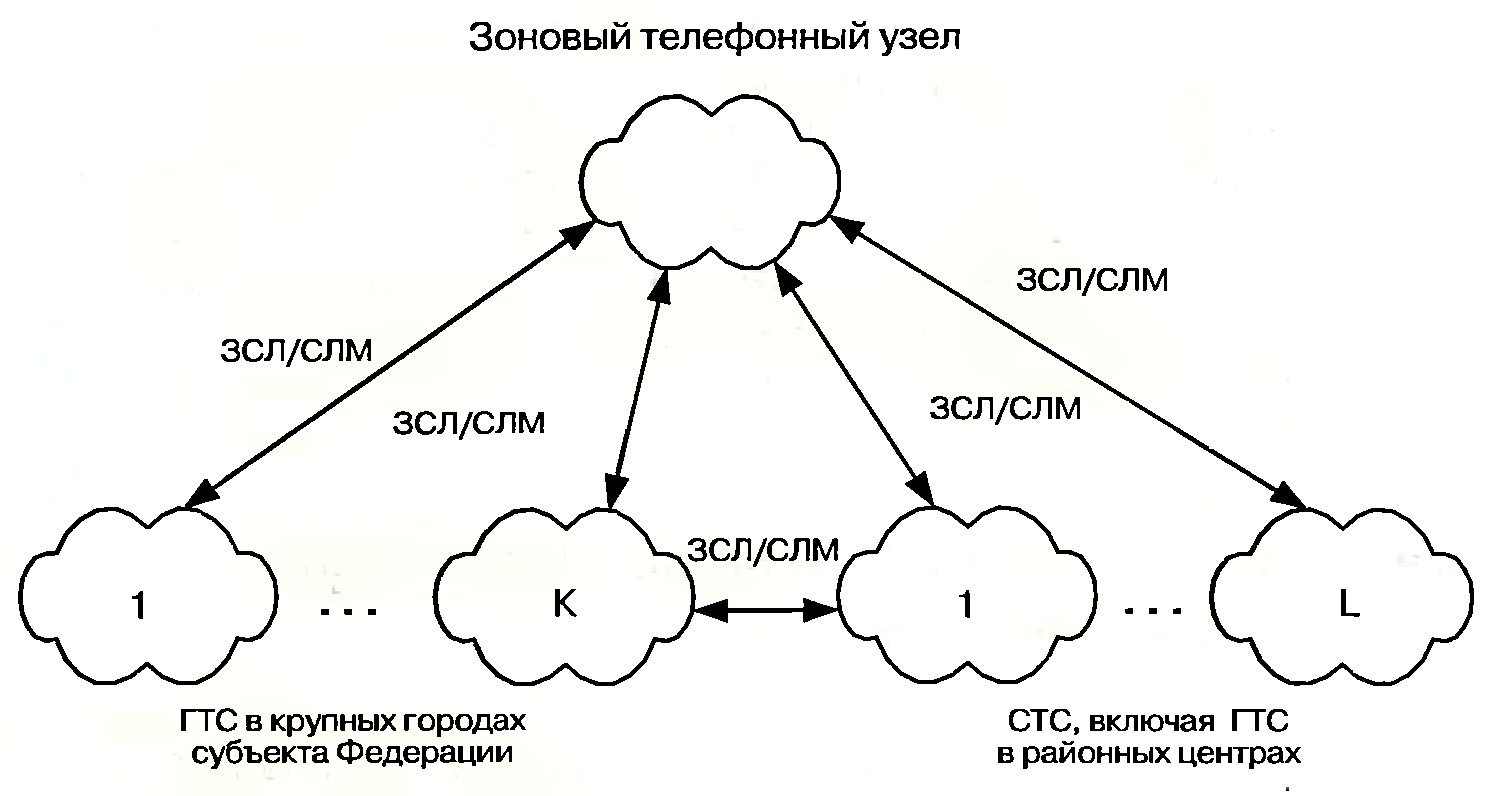

Термин «зоновая телефонная сеть» появился как следствие разработки системы и плана нумерации ТфОП. Термин «зоновая сеть» не используется в зарубежной технической литературе. На рис. 18 изображены основные компоненты зоновой телефонной сети, подтверждающие целесообразность выделения одноименного уровня иерархии в ТфОП.
Рис. 2.12 Основные компоненты зоновой телефонной сети
Важнейшим компонентом зоновой телефонной сети считается ГТС, расположенная в центре административного субъекта. Пучками ЗСЛ и СЛМ эта сеть связана с ГТС всех крупных городов, которые - административно - обычно подчиняются центру области, края. Предполагается, что в составе административного создано К таких ГТС. С административным центром связаны также L сельских сетей. В их состав входят и ГТС районных центров. При большом взаимном тяготении между ГТС крупных городов и ЦС некоторых сетей сельской связи могут создаваться прямые пучки 3СЛ/СЛМ. На рис. 2.8 такой пучок 3СЛ/СЛ м показан для k-ой ГТС и первой СТС.

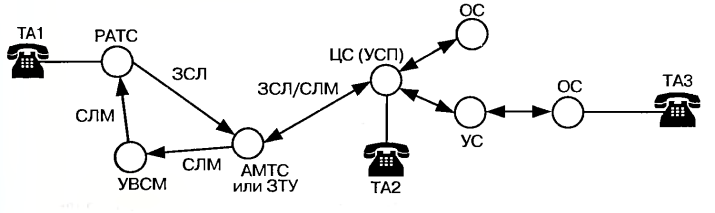

На рис. 19/2.13 показаны основные виды соединений, устанавливаемых при телефонной связи внутри одной зоны. Эти соединения можно проиллюстрировать для трех терминалов, включенных в РАТС, ЦС и одну из ОС.
Рис. 2.13 Виды соединений при телефонной связи внутри зоны
При установлении соединения между ТА 1 и ТА2 тракт обмена информацией будет установлен через РАТС, АМТС (или 3ТУ) и ЦС. В данном случае в ГТС райцентра подразумевается установка ЦС. Если в СТС используется УСП, то ТА2 включается в одну из РАТС, входящих в состав ГТС районного центра. При установлении соединения между ТА1 и ТАЗ разговорный тракт проходит через пять коммутационных станций: РАТС, АМТС (или 3ТУ), ЦС (или УСП), УС и ОС. Соединение между ТА2 и ТАЗ устанавливается внутри СТС.
7. Междугородная и международная телефонные сеть
В течение ХХ века междугородная и международная телефонная связь в СССР предоставлялась одним Оператором. В настоящее время на Украине началась демонополизация рынка междугородной и международной телефонной связи. Связь абонентов, включенных в разные ГТС «А» и «В» на рис. 2.10, может быть установлена через любую из нескольких сетей междугородной связи, которые эксплуатируются разными Операторами. Для рассматриваемой модели изображено М сетей междугородной связи.
Рис. 2.14 Структура эксплуатируемой сети междугородной телефонной связи
Целесообразно выделить важный аспект междугородной телефонной связи – это то, что соотношение капитальных затрат на коммутационные станции и соединяющие их каналы (вместе с системами передачи) для междугородной и местных сетей, как правило, существенно различается. В частности, при построении ГТС основная доля инвестиций Оператора направляется на приобретение и установку коммутационного оборудования. При построении междугородной телефонной сети (особенно между городами, значительно удаленными друг от друга) основная доля затрат Оператора приходится на каналы между коммутационными станциями. Поэтому оптимизационные задачи, решаемые при построении междугородной и местных сетей, имеют определенные различия.

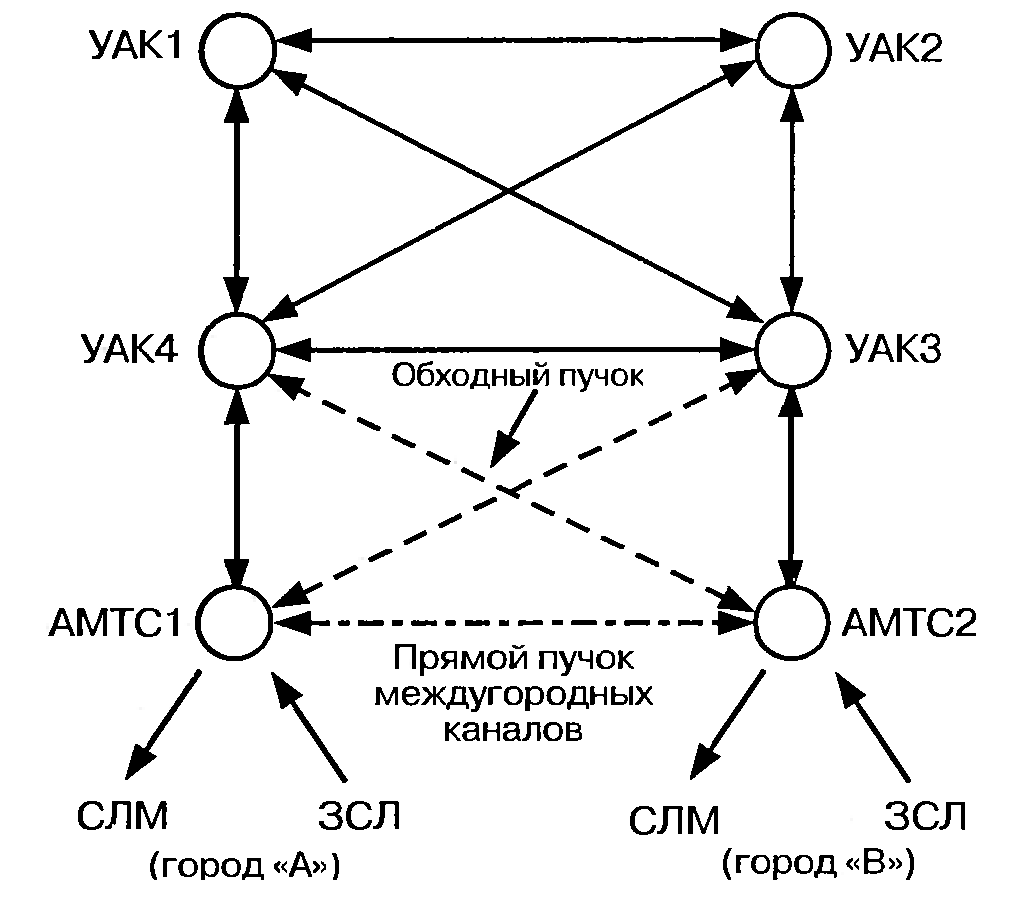

Структуры сетей междугородной телефонной связи разных Операторов имеют много общего. По этой причине достаточно рассмотреть структуру сети междугородной телефонной связи, созданной до демонополизации рынка дальней связи. Ее модель приведена на рис. 11. Она иллюстрирует пути, по которым можно установить соединение между абонентами, находящимися в городах «А» и «В». Для рассматриваемого фрагмента ТфОП показан участок между двумя АМТС.

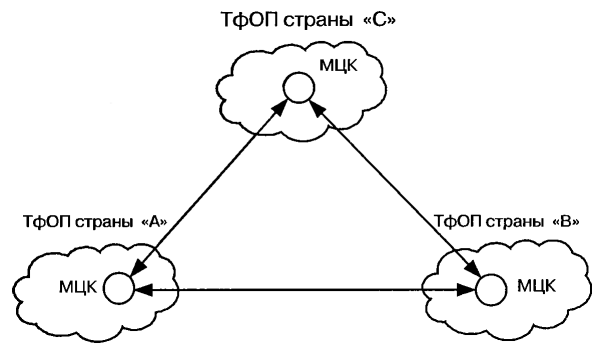

Рис. 2.15 Связь международных центров коммутации
