9. Компьютерные сети.
КОНСТРУКЦИЯ, ПРИНЦИП РАБОТЫ МАРШРУТИЗАТОРА С ЖЕСТКИМ ДИСКОМ ASUS WL-700gE
Технические характеристики:
WAN: один порт Ethernet 10/100 Мбит/с с поддержкой функции auto crossover (MDI-X);
LAN: 4 порта RJ45 Ethernet 10/100 Мбит/с с поддержкой функции auto crossover (MDI-X);
Антенны: 2 антенны (одна внутренняя, одна внешняя);
Мощность передачи: 18 – 19 dBm;
Скорость беспроводной передачи данных:
802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с;
802.11b: 1, 2, 5.5, 11 Мбит/с;
Тип брандмауэра: NAT и SPI, дополнительный брандмауэр для фильтрации интернет-трафика и еще один – для WLAN;
Управление: веб-интерфейс,
Жесткий диск: 160 Гб, IDE;
Вес: 1,4 кг;
Интерфейсы: 1 порт IDE, 3 порта USB 2.0;
Блок питания: внутренний, 12 В, 3 А;
Размеры: 241 x 161 x 45 мм;
Безопасность беспроводной сети: WEP с ключами длиной 64 или 128 бит, WPA2, TKIP, AES WPA-PSK.
Внешний вид и устройство
Внешний вид ASUS WL-700gE заслуживает твердой пятерки. Новинка выполнена в традиционном стиле компании, сочетающем в себе простоту и технологичность одновременно. Белый цвет порадует любителей продукции Apple и впишется практически в любой интерьер. Верхняя панель устройства имеет большое количество вентиляционных отверстий, которые призваны обеспечить нормальный температурный режим работы. Передняя панель у маршрутизатора серебристая, разделена на два ряда. В верхнем ряду – расположились основные индикаторы – всего их 8. В нижнем – две кнопки, включения/выключения, которые также подсвечиваются во время работы, и клавиша Copy, предназначенная для копирования содержимого USB-накопителя на жесткий диск. В правом углу лицевой панели также имеется один USB-порт. Индикаторы демонстрируют активность жесткого диска, каждого из портов LAN и WAN, а также работу беспроводной сети.
Рис.18 ASUS WL-700gE

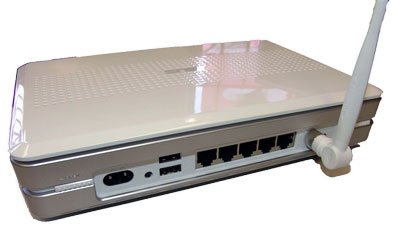

На задней панели устройства расположены разъем для подключения кабеля питания, кнопка "Reset", 2 порта USB 2.0, 5 портов RJ45, разъем для подключения внешней антенны и клавиша EZSetup. По бокам можно видеть две сдвижные клавиши, с помощью которых можно снять верхнюю панель маршрутизатора. На нижней панели ASUS WL-700gE присутствует четыре прорезиненных ножки, призванные обеспечить устойчивость оборудования в горизонтальном положении. Кроме того, маршрутизатор можно использовать и в вертикальном положении – для этого в комплекте с устройством также идет специальная подставка белого цвета. Подставка довольно тяжелая, хотя риск опрокинуть вертикально ориентированный маршрутизатор все же имеется.
Что касается комплектации ASUS WL-700gE, то в комплекте с ним должны поставляться диск с программным обеспечением, вышеобозначенная подставка, силовой кабель питания, патч-корд и инструкция.

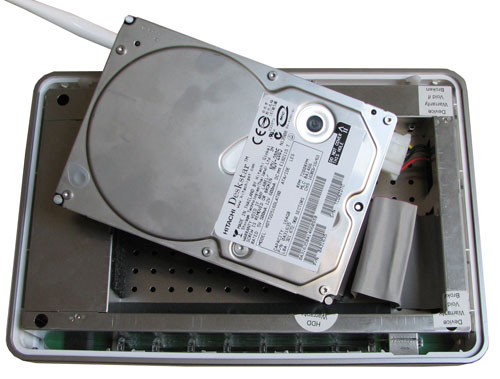

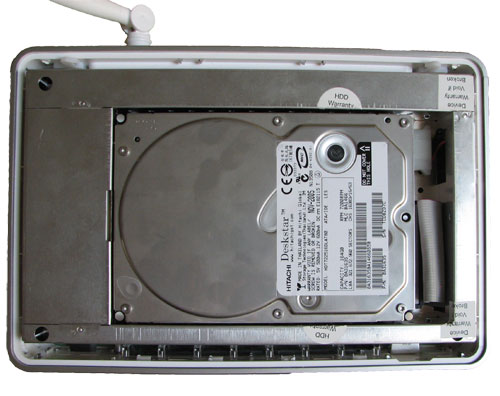

Открыв крышку, можно получить доступ к установленному внутри жесткому диску. Не может не радовать тот факт, что компания решила использовать распространенные 3,5" винчестеры, так что возможность для дальнейшей модернизации существует и всегда можно заменить диск на более емкий. Сам диск скрыт за металлической заслонкой, закрепленной винтом с крупной головкой, который можно открутить вручную.
Рис.19
Рис.20
В маршрутизаторе установлен жесткий диск Hitachi Deskstar емкостью 164 Гб, скорость вращения шпинделя составляет 7200 об/мин. Как видно, никакой активной системы охлаждения не имеется, притом, что блок питания также находится внутри устройства. Как это скажется на работе устройства, и не будет ли перегреваться жесткий диск – об этом далее.
Возможности устройства
Во-первых, это, разумеется, маршрутизатор, призванный обеспечить доступ в интернет нескольким компьютерам. Учитывая наличие четырех LAN-портов, дополнительный концентратор покупать не придется – редко в каком доме количество компьютеров превышает 3-4.
Во-вторых, это беспроводной маршрутизатор, что позволяет использовать устройство для организации Wi-Fi сети. Так что при наличии ноутбука всегда можно пойти поработать на кухне, чтобы не мешать соседям по комнате. ASUS WL-700gE поддерживает стандарт IEEE 802.11g, теоретический предел скорости которого равен 54 Мбит/с. Также стоит отметить поддержку фирменной технологии ASUS BroadRange. По словам компании, благодаря цифровой обработке усиления сигнала удается добиться высокой чувствительности и расширить зону покрытия на 300%. Плюс повышение скорости передачи данных 802.11g на 35% (для достижения максимальной производительности необходима поддержка технологии BroadRange со стороны беспроводного клиента).
В-третьих, это полноценный файл-сервер. Благодаря встроенному жесткому диску емкостью 160 Гб можно организовать сетевое хранилище и складировать туда различную информацию, которая будет востребована всеми пользователями домашней сети – это могут быть образы дисков, фильмы, фотографии, программы и т.д. Если емкости жесткого диска недостаточно, можно заменить его другим, благо стоимость 3,5" IDE накопителей в настоящее время не так высока.
В-четвертых, это полноценный FTP и HTTP сервер, поддерживается DDNS. То есть можно не озадачиваться проблемой хостинга, и при наличии статического IP-адреса разместить свой сайт прямо на жестком диске устройства. Более того, благодаря удобному программному обеспечению при помощи нескольких кликов можно выложить свои фотографии на сайт, который будет создан автоматически. Таким образом, вы можете с легкостью поделиться своими фотографиями с друзьями и родственниками, причем все желающие смогут оставлять комментарии к ним.
Рис.21
Рис.22

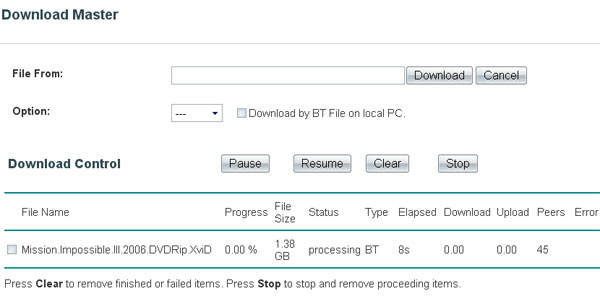

В пятых, это автономный загрузчик файлов, причем не только протоколам HTTP и FTP, но и протокол BitTorrent! Это значит, что теперь, чтобы скачать DVD-образ свежей игрушки, не придется оставлять компьютер включенным на ночь – достаточно будет оставить в сети сам маршрутизатор. Поддерживается одновременное скачивание до 7 «торрентов» и до 10 файлов по протоколам FTP/HTTP.
Рис.23
В-шестых, это полноценный домашний мультимедийный центр - сервер iTunes + UpnP аудио / видео сервер. Так что если в вашем доме имеется несколько владельцев популярных плееров iPod, роутер можно использовать как специальное хранилище музыки.
В-седьмых, ASUS WL-700gE можно использовать как принт-сервер, к одному из трех портов USB 2.0 как раз можно подключить домашний принтер, и обеспечить к нему доступ со всех компьютеров сети.
Наконец, устройство может служить источником резервного хранения информации – имеется функция автоматического копирования информации с USB-устройств, подключенных к портам. Это могут быть как флэш-накопители, так и жесткие диски.
ЗАКЛЮЧЕНИЕ
Практика была пройдена в информационно-техническом отделе «Институт развития образования». Информационно-технический отдел занимается сбором информации о предприятии-заказчике, созданием плана работы с предприятием, определением наиболее подходящим оборудованием для данного предприятия. Занимается снабжением программного обеспечения предприятия для наиболее комфортной работы персонала.
В ходе продолжения практики я получила навыки в использовании таких программ, как 1C, Oracle Database. Ознакомилась с Ms SQL Server 2000, Server Windows 2008.
Расширила свои знания в областях:
Архитектура ЭВМ и вычислительных систем;
Основы алгоритмизации и программирования;
Разработка и проектирование информационных систем;
Распределенные системы обработки информации;
Информационные технологии;
Базы данных;
Сетевые операционные системы и среды;
Технические средства информации;
Компьютерные сети.
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
Голицына О.Л., Максимов Н.В. и др. «Базы данных» (учебное пособие);
Могилев А.В., Пак Н.И. и др. «Информатика»;
Майоров А.Н. «Современные СУБД»;
www.3dnews.ru
www.oklick.ru
www.easycom.com.ua
articles.excelion.ru;
А.Г. Гейн «Основы информатики и вычислительной техники»;
СПИСОК СОКРАЩЕНИЙ
ЭВМ – электронная вычислительная машина
ВС – вычислительная сеть
рис. - рисунок
см. - смотрите
т.е. – то есть
и т.д. – и так далее
БД – база данных
СУБД – система управления базами данных
ФС – файловая система
ПК – персональный компьютер
др. - другие
ЛВС – локальная вычислительная сеть
ППС.230103.010ПЗ
