Лекция №8 Типизация и унификация промышленных зданий

Типизация — это техническое направление в проектировании и строительстве, позволяющее многократно применять единообразные объемно-планировочные и конструктивные решения зданий, сооружений и их частей.

Типизация неразрывно связана с унификацией, т. е. единообразием размеров частей зданий, сооружений и их элементов. Типизация и унификация — важные составляющие индустриализации строительства, под которой понимают комплексно-механизированный процесс строительно-монтажных работ, выполняемых в основном с использованием типовых, унифицированных конструкций и деталей. Индустриализация строительства обеспечивает повышение его качества, снижение стоимости и сокращение сроков строительства.

Размеры зданий, их элементов и основных строительных конструкций принимают кратными основному модулю М, равному 100 мм.

Применяют также укрупненные модули: 12 000, 6000, 3000, 1500, 1200, 600, 300 и 200 мм и дробные модули: 50, 20, 10, 5, 2 и 1 мм.

В единой модульной системе установлены три основных вида размеров: номинальные, конструктивные и натурные.

Номинальные размеры — это расстояния между условными гранями элементов.

Конструктивные и натурные — соответственно проектные и фактические их размеры.

Конструктивные размеры отличаются от номинальных на величину необходимых швов и зазоров между элементами. При проектировании и строительстве зданий и сооружений их основные несущие элементы размещают в соответствии с координационной сеткой колонн, которую образуют продольные и поперечные координационные (разбивочные) оси. Расстояние от модульной координационной оси до грани или геометрической оси сечения конструктивного элемента определяется привязкой.

На чертежах продольные разбивочные оси обозначают буквами, поперечные — цифрами.

Расстояние между продольными разбивочными осями называют пролетом, а между поперечными — шагом (рис. 1).

Пролеты, как правило, по величине кратны 6 м и составляют 6, 9, 12, 18, 24, 30 м и т. д. Шаг равен 6 или 12 м.

Рис. 1. Конструктивные элементы одноэтажного здания с железобетонным каркасом:

1 — фундамент; 2 — колонна; 3 — подстропильная ферма; 4 — стропильная ферма; 5 — светоаэрационный фонарь; 6— плита покрытия; 7 — пароизоляция; 8 — утеплитель; 9 - выравнивающий слой; 10 — кровельный ковер; 11 — воронка внутреннего водостока; 12 — ендова средняя; 13 — то же, пристенная; 14 — стеновая панель; 15 — оконная панель; 16 — подкрановая балка; 17 — крановый рельс; 18 — вертикальные связи между колоннами; 19 — фундаментная балка; 20 — отмостка

Высотой одноэтажного здания называют расстояние от пола до низа несущей конструкции покрытия. Эту величину в пределах от 3 до 6 м принимают кратной 0,6 м, а в пределах от 6 до 18 м — кратной 1,2 м.

Высотой многоэтажного здания называют расстояние между уровнями полов смежных этажей, которое принимают равным одной из следующих величин: 3,6; 4,8; 6,0 и 7,2 м.

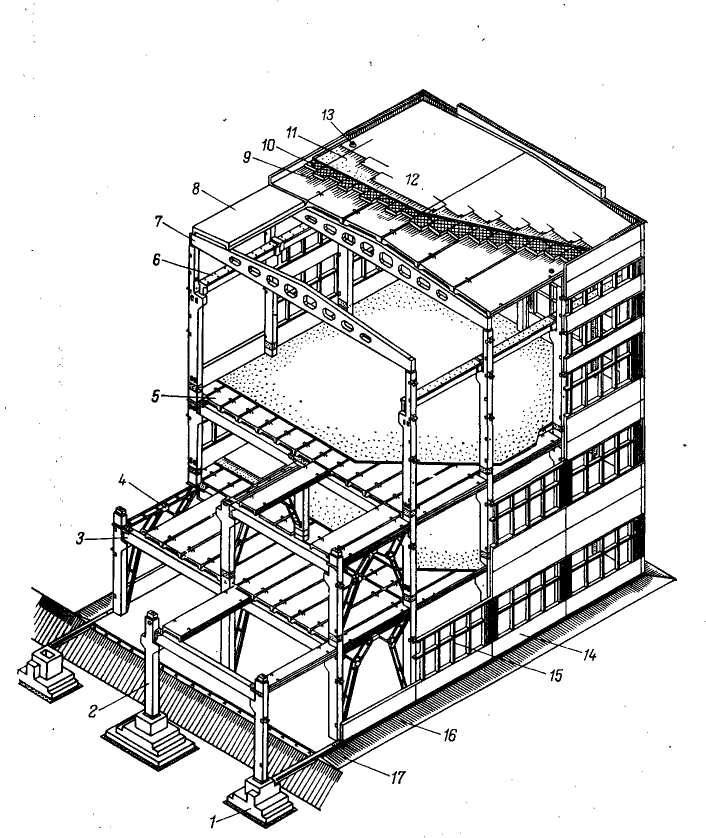

Рис. 2. Основные элементы многоэтажного здания со сборным железобетонным каркасом:

1 -фундамент; 2 — колонна; 3 — ригель междуэтажного перекрытия; 4 — вертикальные связи между колоннами; 5 — плита междуэтажного перекрытия; 6 — подкрановая балка; 7 - балка покрытия; 8 — плита покрытия; 9 — пароизоляция; 10 — утеплитель; 11 — выравнивающий слой; 12 — кровельный ковер; 13 — воронка внутреннего водостока; 14 —-стеновая панель; 15 — оконная панель; 16 — отмостка; 17 — фундаментная балка
