1.3.9.9. Коаксіальний розімкнений на кінці чвертьхвильовий резонатор
Ч
вертьхвильовий
резонатор (рис. 1.61) являє
собою замкнений на одному кінці й
розімкнений на другому кінці відрізок
коаксіальної лінії. Довжина його
центрального провідника становить
непарну кількість чвертей довжин хвиль.
В
Рис.1.61
На практиці
застосовують резонатори довжиною l
= 0/4,
рідше l
= 30/4.
Розміри резонатора R1 і R2
вибирають з умов поширення в коаксіальній
області тільки Т-поля з довжиною
хвилі
(R1 + R2)
і того, що в круглому хвилеводі (у тій
області, де немає центрального провідника),
немає поля Н11:
3,41R2 (3,41
а)=

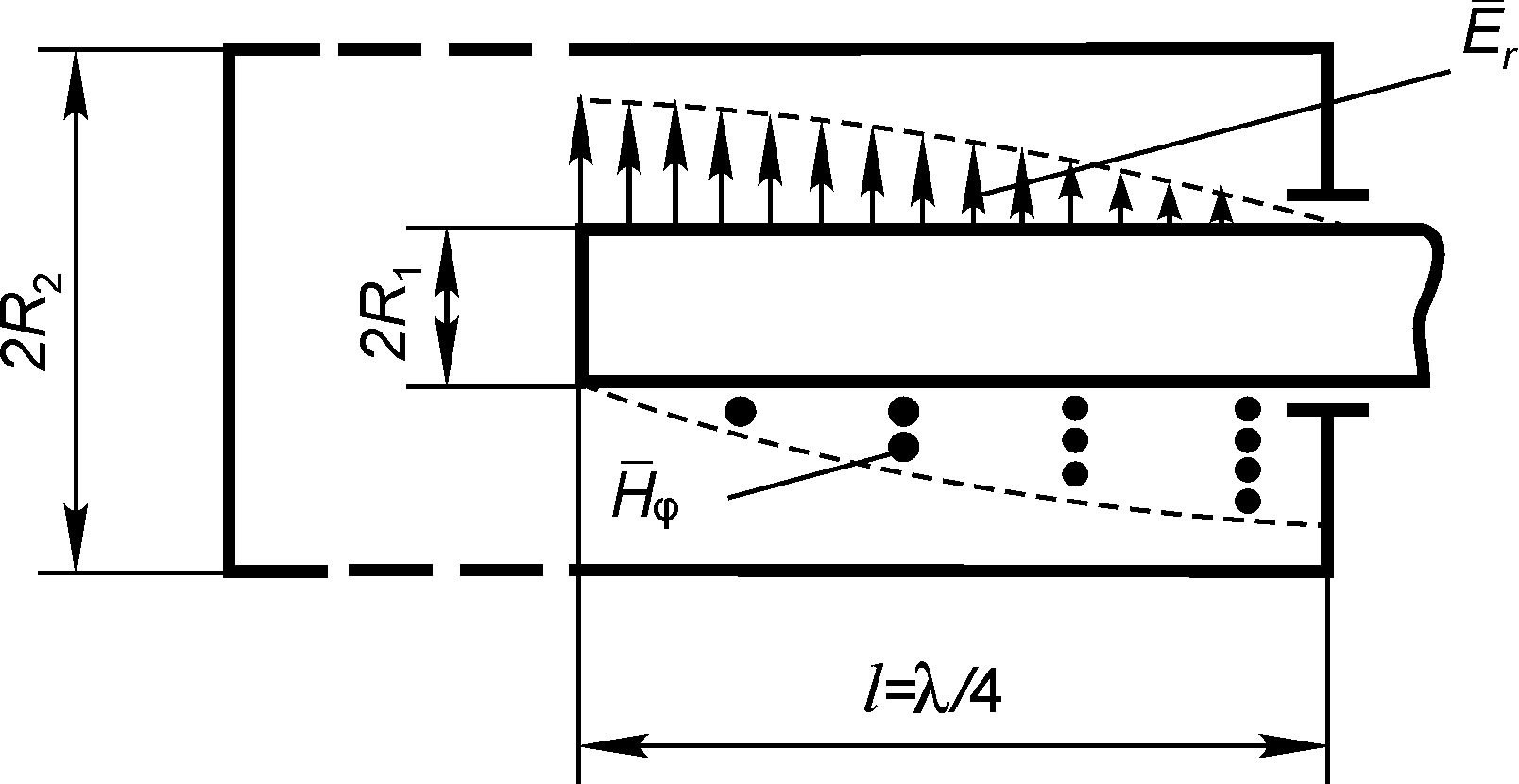

На рис. 1.61 показано також розподіл напруженості електричних і магнітних полів уздовж резонатора. Їхні максимальні значення зсунуті між собою в часі на Т/4, а вздовж резонатора на 0/4.
Важливою перевагою таких резонаторів є лінійність настроювання пряма пропорційність власної довжин хвиль резонатора його довжині. У разі однакових власних довжин хвиль габарити такого резонатора значно більші, ніж тороїдного й резонатора з ємнісним зазором.
1.3.9.10. Прохідний резонатор
Прохідні резонатори (рис. 1.48, 1.62) складаються з відрізка ЛП довжиною l, обмеженого з обох кінців нерезонансними неоднорідностями, наприклад, індуктивними штирями (рис.1.62.а), або індуктивними діафрагмами(рис.1.62.б), що мають реактивну провідність jb = jВ/Y0.
Т
аким
резонаторам властива невисока добротність.
Їх використовують у техніці НВЧ, зокрема,
як ланки смугових фільтрів
Рис.1.62
Одержимо вираз для функції робочого ослаблення L, пов’язаної з коефіцієнтом відбиття Г від входу 11 співвідношенням
Рис.1.63
.
(1.50)
Д
ля
цього виразимо коефіцієнт відбиття
через вхідну
провідність резонатора
(1.51)
д
е
(1.52)
Тут y2 = jb + 1 відносна провідність навантаження в перерізі 2 2;
= 2l/
електрична довжина
резонатора.
Підставивши праву частину виразу (1.52) в співвідношення (1.51), а (1.51) – у (1.50), після перетворень одержимо вираз
L = 1+ [bcos (1 0,5btg)]2. (1.50.а)
Ослаблення, внесене резонатором на частоті f = f0 (для 0), дорівнює нулю, тобто L = l, у таких випадках:
b = 0; неоднорідності немає, отже немає й резонатора;
cos(1 0,5btg) = 0.
З
останньої рівності маємо:
Звідси випливає,
що
,
де р=
0,1,2.
Остаточно для резонансної довжини резонатора l одержимо такий вираз:
(1.53)
причому
для
Істотно, що, на відміну від хвилевідних резонаторів із суцільними торцевими стінками, прохідні резонатори мають довжину l, відмінну від 0,5p , через вплив реактивностей неоднорідностей.
За допомогою виразу (1.53) оцінимо, як на мінімальну довжину резонатора впливають реактивні провідності, що обмежують його.

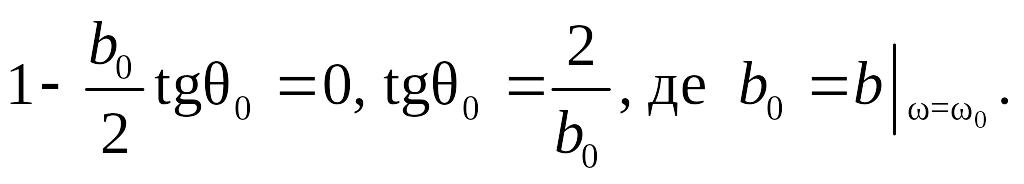

1. Нехай b0 , що відповідає слабкому зв’язку резонатора із зовнішніми лініями. У цьому випадку 0, і довжина l 0,5р 0, що узгоджується з виразом (1.36).
2. Якщо резонатор обмежений індуктивними діафрагмами чи штирями (b0 < 0 та 0 <
0), то його довжина менша, ніж у попередньому випадку, тобто l < р 0/2, де р = 1, 2, 3, ... .
3. Якщо реактивні провідності мають ємнісний характер (b0 0), то l > р 0/2 для р = 1, 2, 3, ... . У цьому випадку для визначення довжини l можна брати й р = 0; тоді з виразу (1.53) одержимо l = 0,5 00. Однак ця довжина може виявитися занадто малою й непридатною для реалізації. Тому частіше вибирають р 1.
4. Якщо b0 = 0, що буває в разі використання резонансних діафрагм, то 0 = /2, і довжина резонатора дорівнює непарній кількості чвертей довжин хвиль у хвилеводі: l= (2р +1) /4, де p = 0, 1, 2, ... .
Зовнішню добротність
прохідного резонатора для b>>
