5. Расчет блокировочных элементов
Произведем расчет блокировочных элементов входной и выходной цепей согласования .
Входная цепь:
Выходная цепь:

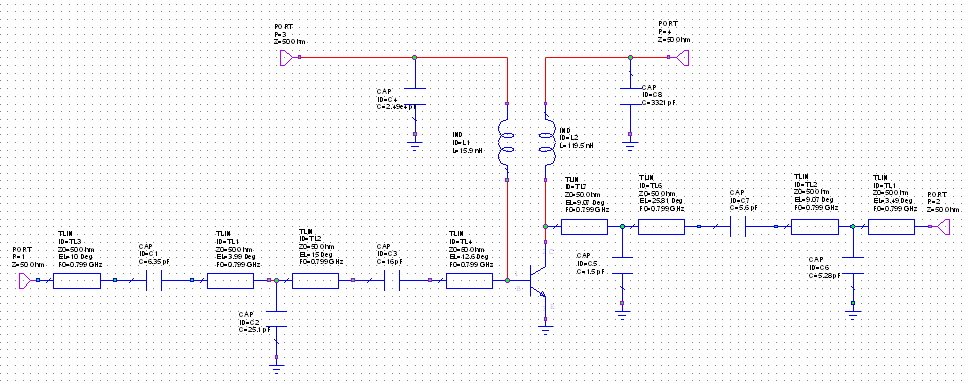

Рисунок 33. Схема однотактного усилителя мощности
Используемые элементы:
Условное обозначение |
Наименование |
Количество (шт) |
|
SMD 0805:24904 пф х 15В (5%)-NP0 (производитель TWN) |
1 |
|
SMD 0805:16 пф х 15В (5%)-NP0 (производитель TWN) |
1 |
|
SMD 0805:6,35 пф х 15В (5%)-NP0 (производитель TWN) |
1 |
|
SMD 0805:25,1 пф х 15В (5%)-NP0 (производитель TWN) |
1 |
|
SMD 0805:3321 пф х 15В (5%)-NP0 (производитель TWN) |
1 |
|
SMD 0805:5,6 пф х 15В (5%)-NP0 (производитель TWN) |
1 |
|
SMD 0805:1,5 пф х 15В (5%)-NP0 (производитель TWN) |
1 |
|
SMD 0805:5,28 пф х 15В (5%)-NP0 (производитель TWN) |
1 |
|
TF160808 15,9 нГн (0603) |
1 |
|
TL201209 119,5 нГн (0805) |
1 |
|
2,86069 x 4,00069 |
1 |
|
10,7545 х 4,00069 |
1 |
|
7,21756 х 0,219992 |
1 |
|
9,09412 х 0,219992 |
1 |
|
2,51893 х 0,219992 |
1 |
|
6,54632 х 0,219992 |
1 |
|
18,6285 х 0,219992 |
1 |
|
6,54632 х 0,219992 |
1 |
|
UTV 040 |
1 |
Список используемой литературы:
1. Проектирование радиопередатчиков: Учеб. Пособие для вузов / В.В.Шахгильдян, М.С.Шумилин, В.Б.Козырев и др.; Под ред. В.В.Шахгильдяна.
2. Карякин В.Л., Карякин В.В., Карякин Д.В. Современные технологии проектирования телевизионных передатчиков с использованием программного обеспечения «Microwave Office».
3. http://www.Microsemi.com
4. Устройства генерирования и формирования радиосигналов: Учебник для вузов/ Л.А.Белов, В.М.Богачев, М.В.Благовещенский и др.; Под ред. Г.М.Уткина, В.Н.Кулешова и М.В.Благовещенского.
