Вольт-амперная характеристика нелинейного элемента выражается уравнением  При напряжении  динамическое сопротивление  нелинейного элемента равно ____ Ом.

			10
			16,6
			6,2
			2

Решение: Динамическое (дифференциальное) сопротивление

 ЗАДАНИЕ N 10 сообщить об ошибке Тема: Законы Кирхгофа и их применение для расчета электрических цепей

В изображенной схеме, если  то ток  равен ____ А.

			– 7
			7
			3
			– 3

  ЗАДАНИЕ N 11 сообщить об ошибке Тема: Мощность цепи постоянного тока. Баланс мощностей

Если    (см. рис.), то показание ваттметра равно ___ Вт.

			220
			660
			330
			110

Решение: Мощность, потребляемая всей цепью,  Ваттметр измеряет мощность одного резистивного элемента из трех, то есть

 ЗАДАНИЕ N 12 сообщить об ошибке Тема: Закон Ома и его применение для расчета электрических цепей

Если амперметр показывает значение тока  то при  показание вольтметра равно ____ B.

			200
			20
			50
			100

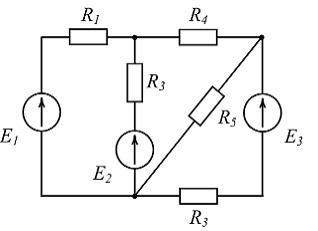

  ЗАДАНИЕ N 13 сообщить об ошибке Тема: Основные определения и топологические параметры электрических цепей

Количество ветвей схемы, содержащих пассивные элементы, равно …

			5
			2
			3
			4

Решение: Пассивными элементами являются резистивные элементы  и  находящиеся во всех пяти ветвях схемы.

 ЗАДАНИЕ N 14 сообщить об ошибке Тема: Анализ цепей постоянного тока с одним источником энергии

В изображенной схеме  и при разомкнутом выключателе В ток  При замкнутом выключателе ток I  будет равен ___ А.

			6
			7,5
			3
			10

  ЗАДАНИЕ N 15 сообщить об ошибке Тема: Операторный метод расчета

Операторному изображению напряжения  соответствует функция времени

Решение: По таблице соответствия оригиналов и изображений по Лапласу операторному изображению напряжения  соответствует функция времени

 ЗАДАНИЕ N 16 сообщить об ошибке Тема: Основные понятия. Законы коммутации

В схеме простейшего генератора пилообразного напряжения конденсатор заряжается через резистор с сопротивлением  и разряжается через элемент с сопротивлением  При этом время зарядки конденсатора будет ___________________ времени его разрядки.

			в 3 раза больше
			в 3 раза меньше
			в  раз меньше
			равно

  ЗАДАНИЕ N 17 сообщить об ошибке Тема: Переходные процессы в цепях с двумя накопителями энергии

После размыкания ключа ток  равен …

Решение: После размыкания ключа установившиеся значения тока  и напряжения     равны нулю. Поэтому в ветви с индуктивным элементом ток  на емкостном элементе напряжение

 ЗАДАНИЕ N 18 сообщить об ошибке Тема: Переходные процессы в цепях постоянного тока с одним накопителем энергии

При полностью разряженных конденсаторах в первый момент после коммутации равны нулю токи в элементах цепи …

			2 и 3
			1 и 4
			4 и 5
			5 и 6

  ЗАДАНИЕ N 19 сообщить об ошибке Тема: Элементная база современных электронных устройств

Условные графические обозначения полевых транзисторов с управляющим  – переходом приведены на рисунках …

			1 и 2
			3 и 4
			1 и 3
			3 и 5

Решение: На рисунках 1 и 2 приведены условные обозначения полевых транзисторов с управляющим  – переходом с  и  каналом соответственно.

 ЗАДАНИЕ N 20 сообщить об ошибке Тема: Основы цифровой электроники

Вход S RS-триггера, показанного на рисунке, называется …

			установочным
			входом сброса
			информационным
			синхронизирующим

  ЗАДАНИЕ N 21 сообщить об ошибке Тема: Источники вторичного электрпитания

В однополупериодном выпрямителе с идеальным вентилем среднее значение выпрямленного напряжения  Напряжение  вентиля равно ____ В.

			565
			282
			311
			410

Решение: Среднее значение выпрямленного напряжения  Напряжение

 ЗАДАНИЕ N 22 сообщить об ошибке Тема: Усилители электрических сигналов

В схеме усилительного каскада фаза выходного напряжения отличается от фазы входного напряжения на угол …

ЗАДАНИЕ N 1 сообщить об ошибке Тема: Переходные процессы в цепях постоянного тока с одним накопителем энергии

При скачкообразном изменении величины питающего напряжения от  до  напряжение на индуктивной катушке в первый момент после коммутации  увеличится по отношению к напряжению на ней до коммутации  в ______ раз (-а).

			6
			5
			2
			4

Решение: До коммутации напряжение на индуктивной катушке По первому закону коммутации ток в цепи в первый момент после коммутации  равен току до коммутации В первый момент после коммутации напряжение  это в  раз больше напряжения  на катушке до коммутации.

 ЗАДАНИЕ N 2 сообщить об ошибке Тема: Переходные процессы в цепях с двумя накопителями энергии

При  после размыкания ключа напряжение на емкостном элементе  В ветви с индуктивным элементом ток

  ЗАДАНИЕ N 3 сообщить об ошибке Тема: Операторный метод расчета

Используемое в операторном методе прямое преобразование Лапласа имеет вид

Решение: Используемое в операторном методе прямое преобразование Лапласа имеет вид

  ЗАДАНИЕ N 4 сообщить об ошибке Тема: Основные понятия. Законы коммутации

При переходном процессе не может изменяться скачком …

			энергия электрической цепи
			ЭДС самоиндукции
			ток в ветви с емкостным элементом
			напряжение на резистивном элементе

Решение: Энергия электрической цепи скачком изменяться не может. Если предположить, что энергия изменится мгновенно за время  то мощность, необходимая для этого,  оказалась бы равной бесконечности, а источников с бесконечной мощностью в природе не существует.

 ЗАДАНИЕ N 5 сообщить об ошибке Тема: Усилители электрических сигналов

Схема включения биполярного транзистора с общим эмиттером приведена на рисунке …

  ЗАДАНИЕ N 6 сообщить об ошибке Тема: Основы цифровой электроники

Условное обозначение логического элемента ЗАПРЕТ изображено на рисунке …

Решение: Условное обозначение логического элемента ЗАПРЕТ изображено на рисунке:

 ЗАДАНИЕ N 7 сообщить об ошибке Тема: Элементная база современных электронных устройств

Вывод 1 полупроводникового прибора называется …

			эмиттером
			коллектором
			базой
			управляющим электродом

  ЗАДАНИЕ N 8 сообщить об ошибке Тема: Источники вторичного электрпитания

Схема параметрического стабилизатора напряжения приведена на рисунке …

Решение: Схема параметрического стабилизатора напряжения приведена на рисунке:

 ЗАДАНИЕ N 9 сообщить об ошибке Тема: Электрические цепи с резистивным, индуктивным и емкостным элементами

На рисунке изображены идеальные элементы схем замещения цепей переменного тока. К пассивным не относится (-ятся) элемент(-ы) …

			e,  j
			R
			L
			C

  ЗАДАНИЕ N 10 сообщить об ошибке Тема: Трехфазные цепи. Основные понятия. Элементы трехфазных цепей

В изображенной схеме с симметричной системой ЭДС  соотношение  выполняется _________ нагрузке (нагрузках).

			при любых
			только при симметричной
			при равномерной
			при однородной

Решение: При соединении фаз трехфазного генератора с симметричной системой ЭДС звездой с нулевым проводом соотношение  выполняется при любых нагрузках.

 ЗАДАНИЕ N 11 сообщить об ошибке Тема: Сопротивления и фазовые соотношения между токами и напряжениями

При  активная мощность Р равна _____ Вт.

			500
			1000
			865
			994

 ЗАДАНИЕ N 12 сообщить об ошибке Тема: Способы представления и параметры синусоидальных величин

Производство и распределение энергии в энергосистемах Российской Федерации осуществляется на частоте  равной ____ Гц.

			50
			60
			400
			150

 ЗАДАНИЕ N 13 сообщить об ошибке Тема: Свойства ферромагнитных материалов. Определения, классификация, законы магнитных цепей

Неразветвленной однородной является магнитная цепь …

 ЗАДАНИЕ N 14 сообщить об ошибке Тема: Магнитные цепи с переменными магнитными потоками

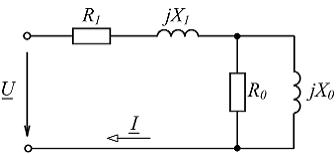

В изображенной на рисунке схеме замещения обмотки с магнитопроводом резистивный элемент  учитывает …

			потери мощности в магнитопроводе
			потери мощности в обмотке
			наличие магнитного потока рассеяния
			наличие рабочего магнитного потока в магнитопроводе

  ЗАДАНИЕ N 15 сообщить об ошибке Тема: Основные понятия теории электромагнитного поля и основные магнитные величины

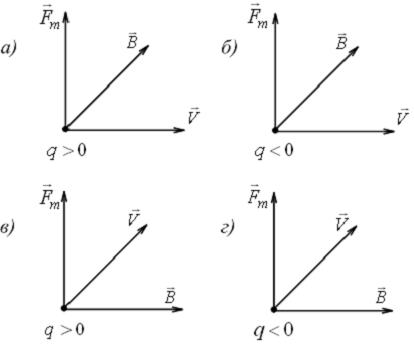

На рисунках представлены взаимные положения векторов скорости  частиц с зарядами  и , магнитной индукции  и силы , действующей со сторон магнитного поля на движущиеся в нем заряженные частицы. Верным является взаимное положение векторов ,  и  на рисунке …

			а
			б
			в
			г

Решение: Действующая со стороны магнитного поля на движущуюся в нем заряженную частицу сила  Верным является взаимное расположение векторов ,  и  на рисунке а.

  ЗАДАНИЕ N 16 сообщить об ошибке Тема: Магнитные цепи с постоянными магнитными потоками

Если в катушке с числом витков  ток  магнитный поток в сердечнике  то магнитное сопротивление магнитопровода с зазором равно ____ 1/Гн.

Решение: Магнитное сопротивление магнитопровода с зазором

 ЗАДАНИЕ N 17 сообщить об ошибке Тема: Расчет нелинейных цепей постоянного тока

В точке А вольт-амперной характеристики нелинейного элемента (см. рис.) статическое сопротивление  равно …

 ЗАДАНИЕ N 18 сообщить об ошибке Тема: Основные определения и топологические параметры электрических цепей

Место соединения трех и более ветвей называется …

			узлом
			контуром
			полюсом
			деревом

 ЗАДАНИЕ N 19 сообщить об ошибке Тема: Мощность цепи постоянного тока. Баланс мощностей
