3)Мансардні дахи

Висота жилих приміщень приймається не менше 2,5 м. Геометричні форми мансард можуть бути різними: трикутними, з ламаним обрисом, бути симетричними або несиметричними, розміщуватися по всій ширині будівлі, або тільки по одну сторону. При ламаній формі даху нижній частині мансарди придають крутий ухил (60-70°), а в верхній – пологий (15-30°).

Утеплення мансарди

Для улаштування теплоізоляції з внутрішнього боку утеплювача ( з боку приміщення) передбачають шар пароізоляції, з зовнішнього боку – гідроізоляція у вигляді супердіфузійної мембрани. Між верхньою стороною утеплювача та нижньою стороною покрівельного пірога необхідно улаштовувати вентиляційний простір.

В мансарді утеплюють наступні зони:

• похилені ділянки, що повторюють обрис покрівлі;

• горизонтальні ділянки – на перекриттях,а також при наявності фронтони та вертикальні ділянки.

В якості утеплювача використовують плити з мінеральної вати або базальтового волокна.

Схема утеплення

1. Плита гіпсокартону

2. Паробарьєр

3. Монтажна рейка товщиною 20-25мм

4. Плита утеплювача

5. Дерев’яні крокви

6. Гідробарьєр

7. Покрівельний матеріал

8. Рейка для повітряного прошарку товщиною 30-40мм

4)Покрівля

Покрівля – верхній елемент покриття (даху), який надійно захищає будівлю від атмосферних опадів.

Вимоги:

• водонепроникність

• довговічність;

• економічність при улаштуванні та експлуатації;

• вогнестійкість.

Умовно покрівельні матеріали класифікують за такими признаками:

• рулонні (пергамін, ізол, руберойд, їх сучасні замінники, направлені: біполіклин, техноніколь і т.п.),

• штучні (керамічна та цементно-піщана черепиця, природний шифер, м’яка покрівля, покрівельні азбестоцементні плитки, бітумні та бітумно-полімерні плитки ),

• листові (азбестоцементні листи, металочерепиця, сталь листова),

• мембранні ( резинові та полімерні мембрани),

• мастичні (бітумні та полімерні мастики).

Рулонні матеріали на вітчизняному ринку представлені традиційним руберойдом та

Натуральна черепиця використовується на протязі багатьох століть. Строк служби їх – 150 років. Це екологічно чистий матеріал з глини. Недоліки – значна вага, покрівля значно вбирає вологу і ще більше збільшує вагу. Але цей недолік інколи стає достоїнством – покрівля надійно захищає дах від вітру.

Види покрівельних матеріалів:

1. Черепиця:

• Керамічна черепиця

• Цементно - пещана черепиця

• Бітумна черепиця

• Металочерепиця

• Шинглас або гнучка черепиця

2. Азбестоцементні хвилясті покрівельні листи

3. Металеві покрівлі:

• Профнастил

• Сталева фальцева покрівля

• Мідна фальцева покрівля

• Алюмінієва фальцева покрівля

4.Битумный шифер

5.Сланцева покрівля

6.Покрівлі з природних матеріалів (солома, очерет (камыш), дерево (гонт), дернова покрівля)

Ухил покрівлі

1. Оцинкована сталь – 18-24˚.

2. Черепиця (керамічна, цементно-піщана, бітумна, металочерепиця) – 35-45˚.

3. Азбестоцементні листи – 18-40˚.

4. М’які покрівлі (рулоні, листові - ондулін, аквалайн) >5˚ (10-12˚).

5. Гонт (шинглас) – 20-25˚ (по суцільним латам броньовані руберойд ні плитки – 12-14˚).

6. Металоцерепиця – 12-90˚.

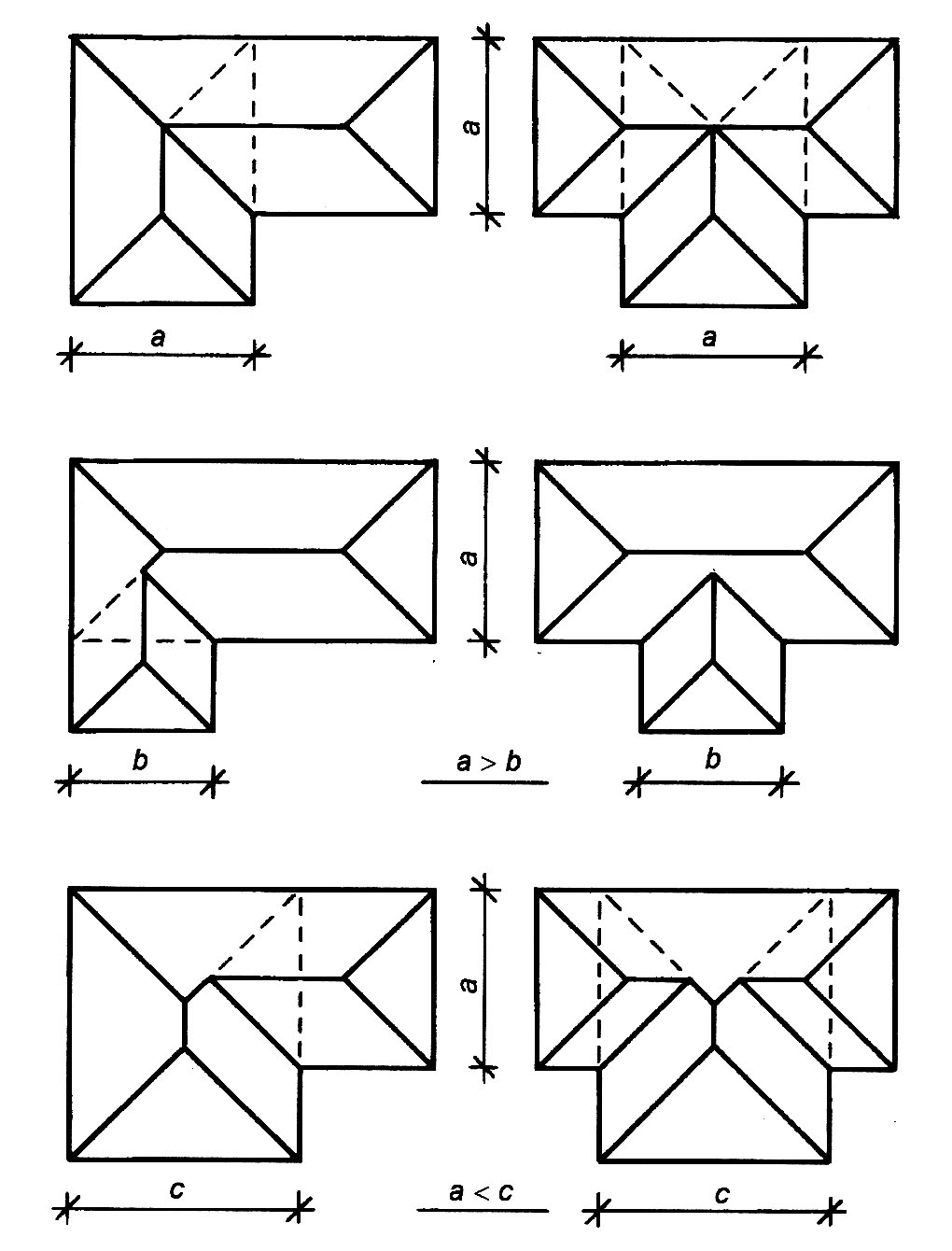

Побудова плану багатоскатного даху:

• розбивається площа горизонтальної проекції даху на окремі прямокутники;

• проводяться бісектриси всіх зовнішніх та внутрішніх кутів контурів до перетину друг з другом;

• при однакових ухилах скатів всі ребра та розжолобки у плані повинні бути направлені по бісектрисам кутів;

• визначають по точках перетину бісектрис положення коників та виявлення межі окремих скатів.
