При работе газ поступает через газлифтный клапан в НКТ и дальше по НКТ поднимается ГЖС. Подбором сменного штуцера проводят регулировку клапана, что обеспечивает подачу заданного расхода газа при необходимом давлении.
При необходимости одновременно-раздельного отбора части газа (рис.8, б) устанавливают
узел перекрестного течения со съемным штуцером или газлифтным клапаном. Часть газа через штуцер подается в затрубное пространство для подъема нефти, а часть его поднимается на поверхность по НКТ. Для изменения глубины ввода газа к посадочному ниппелю узла перекрестного течения подвешивается колонна труб 15, обеспечивающая ввод газа на необходимой глубине. Если нет надобности в добыче газа, то устанавливается глухая пробка, открывается циркуляционный клапан и нефть поднимается по затрубному пространству и НКТ.
Вболее простых конструкциях (рис.8, в, г, д) регулированием противодавления газа у устья
инастройкой клапана обеспечивается подача газа заданного расхода при необходимом давлении.

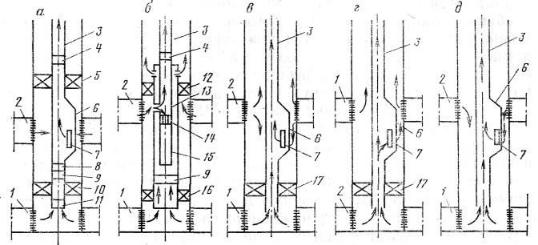

Рисунок 8 - Технологические схемы внутрискважинного газлифта:
1 — нефтяной пласт; 2 — газовый пласт; 3 — насосно-компрессорные трубы; 4 — верхний циркуляционный клапан; 5 — верхний гидравлический пакер; 6 — скважинная газлифт-ная
камера; 7 — газлифтный клапан; 8 — телескопическое устройство; 9 — нижний цир- куляционный клапан; 10 — нижний гидравлический пакер; 11 — обратный клапан; 12 — верхний гидромеханический пакер; 13 — узел перекрестного течения; 14 — штуцер; 15 — колонна труб; 16 — нижний гидромеханический пакер; 17 — пакер
Периодический газлифт
Известно несколько разновидностей периодического газлифта. Принципиально их можно разделить на две группы по наличию камеры замещения.
Самая простая разновидность - периодический газлифт без камеры замещения. Он по
существу является установкой обычного непрерывного газлифта, но отличается наличием автомата периодической подачи газа в затрубное пространство. Эффективность работы его можно повысить путем установки пакера, использования рабочего клапана и установки обратного клапана на конце НКТ.
Более эффективен периодический газлифт с камерой замещения. Лифтом замещения можно эксплуатировать скважины при очень низких забойных давлениях. Выделяют двух- и однорядные лифты замещения (рис. 9 б, в). В настоящее время выпускаются однорядные установки типа ЛП (рис. 9 в). регулятор цикла времени 1 периодически открывает газу доступ в затрубное
пространство, открывается клапан 5 и газ поступает в камеру замещения 8, вытесняя накопившуюся в ней жидкость. Затем происходит разрядка труб от давления закачиваемого газа. В момент начала разрядки регулятор 1 срабатывает и автомат 2 перекрывает доступ газу в скважину. По мере снижения давления внутри камеры открывается приемный клапан 7, и она снова наполняется жидкостью.
33
vk.com/club152685050 | vk.com/id446425943

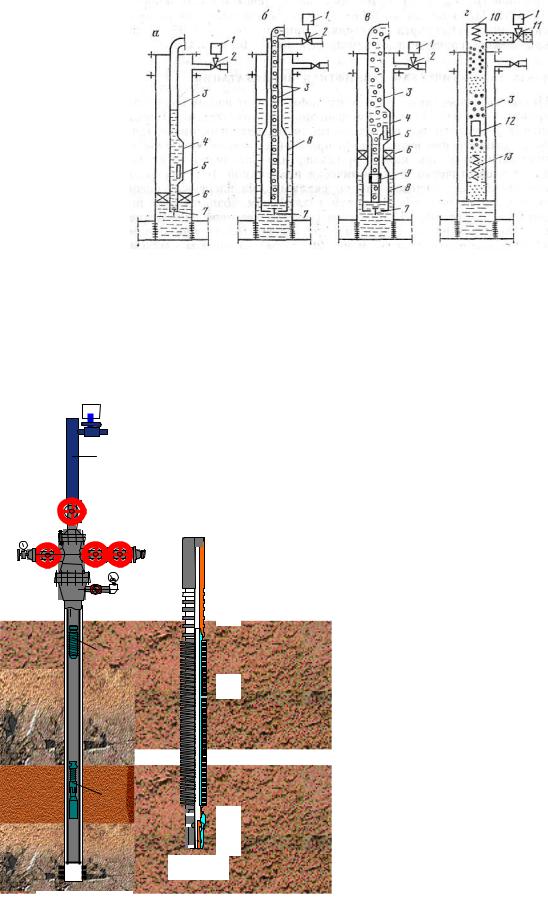

Рисунок 9 - Установки периодического газлифта: |
|
|
|
|
|
|
|||||||||||
1 - регулятор циклов; 2 — автомат газоподачи; 3 — насосно-компрессорные трубы; 4 — |
|||||||||||||||||
скважинная газлифтная камера; 5 — рабочий газлифтный клапан; 6 — пакер; 7 — обратный |
|||||||||||||||||
клапан; 8—-камера замещения; 9 — разрядный клапан; 10 — верхний амортизатор; // — |
|||||||||||||||||
выкидной клапан; 12 — поршень (плунжер); 13 — нижний амортизатор |
|
|
|
|
|||||||||||||
К периодической газлифтной эксплуатации относят также плунжерный и гидропакерный |
|||||||||||||||||
лифты, работа которых основана на использовании только пластового газа. |
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
Плунжерный лифт |
|
|
|
|
|
|||||||
|
|
Разновидность |
|
периодического |
газлифта |
с |
|||||||||||
1 |
использованием |
плунжера. |
В |
|
состав |
|
установки |
||||||||||
плунжерного лифта кроме обычного оборудования |
|||||||||||||||||
|
|||||||||||||||||
|
периодического газлифта |
входят |
плунжер, |
лубрикатор |
|||||||||||||
|
(камера на устье скважины, куда заходит плунжер, |
||||||||||||||||
|
снабженная устройством для его удержания и датчиком |
||||||||||||||||
|
прихода плунжера), а также амортизаторы - верхний и |
||||||||||||||||
|
нижний (рис. 10). Плунжер, выполненный в виде длинного |
||||||||||||||||
1 |
цилиндрического тела, имеет жесткое раздвижное или |
||||||||||||||||
|
эластичное уплотнение и осевой канал, перекрываемый |
||||||||||||||||
2 |
клапаном |
(рис. 11). При спуске плунжера в лифтовой |
|||||||||||||||
|
|
|
клапан его открыт, а уплотнение сложено для |
||||||||||||||
2 |
|
|
|
сопротивления. После удара его о нижний |
|||||||||||||
|
|
|
|
клапан закрывается, уплотняющие элементы и |
|||||||||||||
3 |
|
|
вместе |
с |
находящимися |
над |
ним |
столбов |
|||||||||
|
|
|
под давлением поступающего газа поднимается |
||||||||||||||
|
|
|
скважины. При в ходе в лубрикатор плунжер |
||||||||||||||
|
|
|
|
размещенный в нем верх. амортизатор, клапан |
|||||||||||||
|
открывается, а плунжер удерживается до окончания фазы |
||||||||||||||||
|
|
|
продукции |
|
скважины. |
|
Применяют |
также |
|||||||||
3 |
|
|
без отверстия, т. е. поршни (иногда в виде |
||||||||||||||
|
|
|
|||||||||||||||
4 |
|
|
Наличие |
в лифтовой колонне свободно |
|||||||||||||
5 |
|
|
|
|
плунжера, |
отделяющего |
|
газовую |
|||||||||
|
|
|
поднимаемого ею столба жидкости, |
||||||||||||||
Рис.11 |
|
|
|
||||||||||||||
|
|
|
прорыву газа в жидкость и стеканию ее по |
||||||||||||||
Рис. 10 |
|
|
|
. Это |
увеличивает |
эффективность |
процесса |
||||||||||
добычи |
– |
уменьшает |
расход |
рабочего |
агента |
(газа, |
|||||||||||
Рис. 10 - Схема установки плунжерного лифта: |
|||||||||||||||||
воздуха), а в некоторых случаях для подъема жидкости |
|||||||||||||||||
1- лубрикатор; 2- плунжер; 3- нижний амортизатор. |
|||||||||||||||||
Рис. 11 - Плунжер: |
оказывается |
достаточно |
пластовой |
энергии |
|
(скважина |
|||||||||||
работает в режиме периодичного фонтанирования). Кроме |
|||||||||||||||||
1- верхний переключатель; 2- корпус; 3- уплотнение |
|||||||||||||||||
(щетки); 4- клапан; 5- фиксатор клапана; |
того, |
при |
движении |
|
плунжера |
происходит |
удаление |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
34 |
