7.Расчет мощности электродвигателя.
Мощность двигателя для шлифовального станка определяется по формуле
P=F*B*t*n*S/60*102*1000nc
где в этой формуле :
F- удельное сопротивление шлифованию ;
B- ширина слоя , захвативающего шлифовальным диском ,мм
t- Ширина слоя ,мм
n- число оборотов шлифовального диска , об/мин
n c- к.п.д. станка
S- расстояние пройденное шлифовальным диском
P=700*20*0,5*2250*0,5/60*102*1000*0,9 =1,43 кВт
Выбираю электродвигатель мощностью Р= (асинхронный трехфазный с короткозамкнутым ротором) по справочнику 4А80А2У3 Uном=380B;
электродвигатель асинхронный трехфазный с короткозамкнутым ротором, в чугунной оболочке защищенного исполнения.
n=3000 об/мин
I пуск /I ном = 6,5;
М макс/М но = 2,0;
КПД ном = 0,82;
Сosj ном = 0,83;
Р ном = 1,5 кВТ;
S ном = 7,0 %.
8.Расчет и построение характеристик двигателя.
Определим частоту вращения магнитного поля двигателя:
В обозначении двигателя (4А80А2У3) после буквы "А" указано количество полюсов, количество пар полюсов вдвое меньше, т.е. в данном случае Р = 1.
Определим частоту вращения ротора двигателя:
Определим вращающий момент при номинальном режиме работы:
определим максимальный вращающий момент:
Определим величину скольжения, при которой момент наибольший:
Из двух полученных значений по условию устойчивой работы двигателя выбираем
Определим пусковой момент двигателя (при S = 1):
Определим момент при S = 0,2:
Момент при S = 0,4:
Момент при S = 0,6:

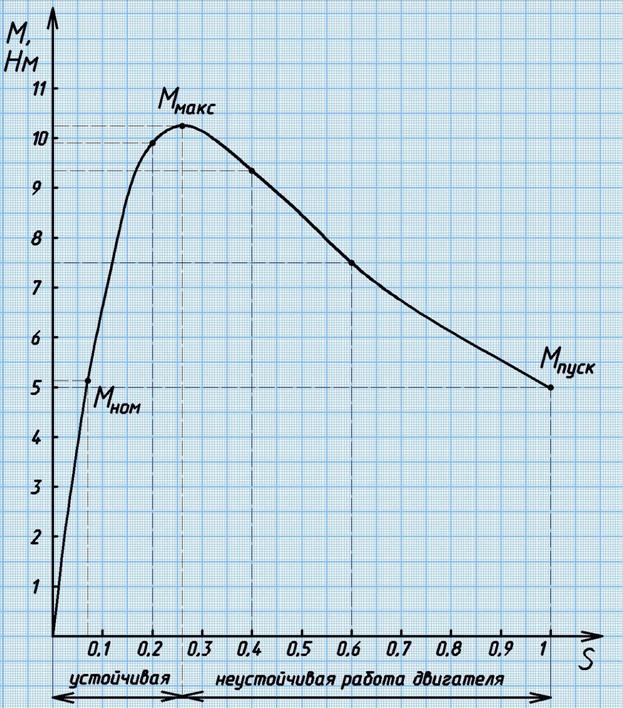

Построим график зависимости вращающего момента от скольжения:
9.Выбор аппаратов защиты и управления.
Пакетные выключатели преднзначены для рабты в электрических цепях , нпряжением 380 В переменного тока . Они применяются в качестве групповых на распределительных щитках , переключателей режимов работ в электрических схемах , пускателе ансихронных двигателей малой мощости .
Выбор коммутационных аппаратов и аппаратов защиты электроприемникам производится, исходя из номинальных данных последних и параметров питающей их сети, требований в отношении защиты приемников и сети от ненормальных режимов, эксплуатационных требований, в частности частоты включений и условий среды в месте установки аппаратов. Выбор аппаратов по роду тока, числу полюсов, напряжению и мощности Конструкция всех электрических аппаратов рассчитывается и маркируется заводами-изготовителями на определенные для каждого аппарата значения напряжения, тока и мощности, а также для определенного режима работы. Таким образом, выбор аппаратуры по всем этим признакам сводится, по существу, к отысканию на основании данных каталогов соответствующих типов и величин аппаратов. Выбор аппаратов по условиям электрической защиты .
При выборе аппаратов защиты следует иметь в виду возможность следующих ненормальных режимов:
а) междуфазные короткие замыкания,
б) замыкания фазы на корпус,
в) увеличение тока, вызванное перегрузкой технологического оборудования, а иногда неполным коротким замыканием,
г) исчезновение или чрезмерное понижение напряжения.
Определяю аппаратуру управления , и защиты состоящей из автоматического воздушного выключателей производит включение и выключение цепи и защиты к/з электродвигателя
Определим номинальный ток плавкой вставки:
Если принять, что двигатель работает с тяжелыми условиями пуска (большая длительность разгона, частые пуски):
Из ряда стандартных плавких вставок на номинальные токи 6, 10, 15, 20, 25, 30, 50, 60, 80, 100, 120, 150 А выбираем вставку на номинальный ток 15 А.
Выбираю тепловое реле
Данные расчетные |
Паспортные данные |
Uном=380В Iру=22,6А
|
Uном=500В Iн.тепл.=21,2÷28,7А
|
Тип реле: РТТ 211 УХП4 (25) (реле тепловое токовое) |
Выбираю магнитный пускатель, защищ . Исполн., реверсивный, без теплового реле
Данные расчетные |
Паспортные данные |
Uкатушки=110В Pmax.эл.дв.=7,5кВт Iном.дв.=22,6А Fн.цепи=50Гц
|
Uкатушки=110В Iном.конт.=50А Коммутац.износостойкость=3млн ВО Механическая износостойкость=16млн ВО
|
Тип ПМА 3202 УХП46(пускатель магнитный, защищ. Исполн., реверсивный, без теплового реле |
