5.19. Профили и компоновка котлов парогенераторов. Компоновка котлов-утилизаторов.

Компоновка парового котла. Компоновкой парового котла называют взаимное располо­жение газоходов и направление движения в них продуктов сгорания. Различают П-, Т-, N, U-образную, башенную компоновки (рис. 21.1).

П-образная компоновка — наиболее рас­пространенная (рис. 21.1,а). В подъемной шахте располагается топочная камера, в опускной — конвективные поверхности нагрева. Ее преимущество — подача топлива и вы­ход газов производятся в нижней части агре­гата, что удобно для вывода жидкого шлака и установки дробевой очистки конвективных поверхностей нагрева. Тягодутьевые машины устанавливают на нулевой отметке, что исключает вибрационные нагрузки на каркас котла. Недостатки компоновки: в связи с раз­воротом на 180° возникают неравномерности омывания поверхностей нагрева продуктами сгорания и концентрации золы по сечению конвективной шахты. . Для уменьшения глубины конвективной шахты и высоты соединительного газохода в мощных котлах применяют Т-образную ком­поновку с двумя конвективными шахтами, расположенными по обе стороны топки (рис. 21.1,6). Суммарное сечение обеих кон­вективных шахт увеличивается при сохране­нии обычных габаритов и способов крепления конвективных поверхностей нагрева. Тягодутьевые машины также устанавливаются на нулевой отметке. Т-образная компоновка особенно подходит для котлов, работающих на топливе с абразивной золой (типа экибастузских), для которых в целях уменьшения золового износа ограничивают скорость про­дуктов сгорания. Однако при такой компонов­ке возникают конструктивные затруднения в отводе продуктов сгорания от двух конвек­тивных шахт. Конструкция Т-образного кот­ла сложнее П-образного, она требует и боль­шего расхода металла.

В мощных котлах с наддувом иногда при­меняют башенную ком­поновку (рис. 21.1,(3). Здесь продукты сгорания в топке и конвен-тивной шахте движутся только вверх. Такая компоновка обладает следующими достоинст-ствами: минимальная площадь агрегата в плане; равномерное омывание конвектив­ных поверхностей нагрева продуктами сгора­ния из-за отсутствия поворотов газов; мини­мальное газовое сопротивление благодаря от­сутствию опускных газоходов и поворотов га­зов. К недостаткам компоновки этого типа от­носятся: трудность в создании конструкции для опирания конвективных поверхностей на­грева, размещение на большой высоте выход­ных пакетов пароперегревателей, вентилято­ров и дымососов, невозможность применения дробевой очистки конвективных поверхностей. Существуют полубашенные компоновки, в которых регенеративный воздухоподогрева­тель и тягодутьевое оборудование устанавли­ваются внизу, соединяясь с башенной частью котла незаполненным поверхностями нагрева опускным газоходом.

Б ашенная компоновка более целесообраз­на для газомазутных котлов с наддувом и при установке воздухоподогревателей, воздуходу­вок и дымовой трубы на их каркасе, что тре­бует усиления его конструкции. Башенная компоновка целесообразна и для котлов, сжи­гающих бурые многозольные угли, так как При такой компоновке удается избежать по­ворота озоленных продуктов сгорания и свя­занного с ним интенсивного золового износа конвективных поверхностей нагрева.

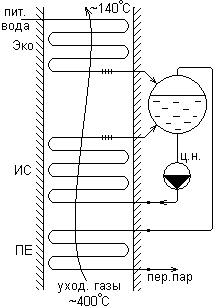

Котлы утилизаторы.

Для повышения компактности применяют оребрённые трубы

Котлы-утилизаторы предназначены для утилизации тепловых отходов различных технологических установок (мартеновских, нагревательных, обжиговых печей) и получения дополнительной продукции в виде пара или горячей воды, что приводит к экономии топлива и энергоресурсов. Произ­водительность агрегата зависит от температуры и количества технологиче­ских газов, теплота которых утилизируется. При встраивании в технологи­ческую цепь котел называют энерготехнологическим агрегатом. Характер­ной отличительной особенностью котлов-утилизаторов является отсутствие топки для сжигания топлива.
