2.2. Подготовка вшв-003-м2 к работе
1) Установить прибор ВШВ-003-М2 в рабочее положение (горизонтальное или вертикальное) и механическим корректором нуля установить стрелку измерителя на отметку «0» шкалы «0 – 10 dB».
2 ) Установить переключатели измерительного прибора в положения:
«Род работы» – в « »;
«ДЛТ1, dB» – в «80»;
«ДЛТ2, dB» – в «50».
3) Зафиксировать показание измерительного прибора, оно должно быть в пределах сектора «6 – 10 дБ», указанного на шкале измерителя. Если это требование не выполняется, то необходимо заменить батареи.
Перед началом каждого измерения нужно производить калибровку прибора. Для этого переключатель «Род работы» следует повернуть в положение «», затем резистором «» установить стрелку измерителя на отметку «» шкалы «0 – 1». Калибровка прибора выполняется лаборантом или преподавателем.
2.3. Порядок измерения и анализ параметров вибрации
3
Измерение параметров вибрации производится на лабораторном стенде, внешний вид которого представлен на рис. 2.
12
В состав стенда входит собственно вибростенд 1, на вибростоле которого устанавливается объект 2 виброизоляции и один из виброзащитных модулей 3. Каждый из модулей состоит из двух параллельных пластин, между которыми установлены пружины либо помещена прокладка из полиуретана. Объект 3 виброизоляции представляет собой пластину с наборными грузами (стальные или алюминиевые пластинки с прорезями). К объекту 2 виброизоляции крепится вибропреобразователь 4 (ДН-4-М1) измерителя шума и вибрации 5 (комплекс ВШВ-003-М2), который располагается на лабораторном столе рядом с вибростендом 1. Там же располагается генератор сигналов 6 (БЖ4/1м), от которого питается вибростенд 1.
Вибростенд имеет электромагнитную систему возбуждения вибрации, направленной по вертикали (ось Z), и состоит из магнитопроводящего корпуса 1, в который входит катушка 2, служащая опорой вибростола 3. Катушка 2 вибростола 3 крепится к плоским пружинам 4, которые в свою очередь прикреплены с помощью стоек к корпусу 1.

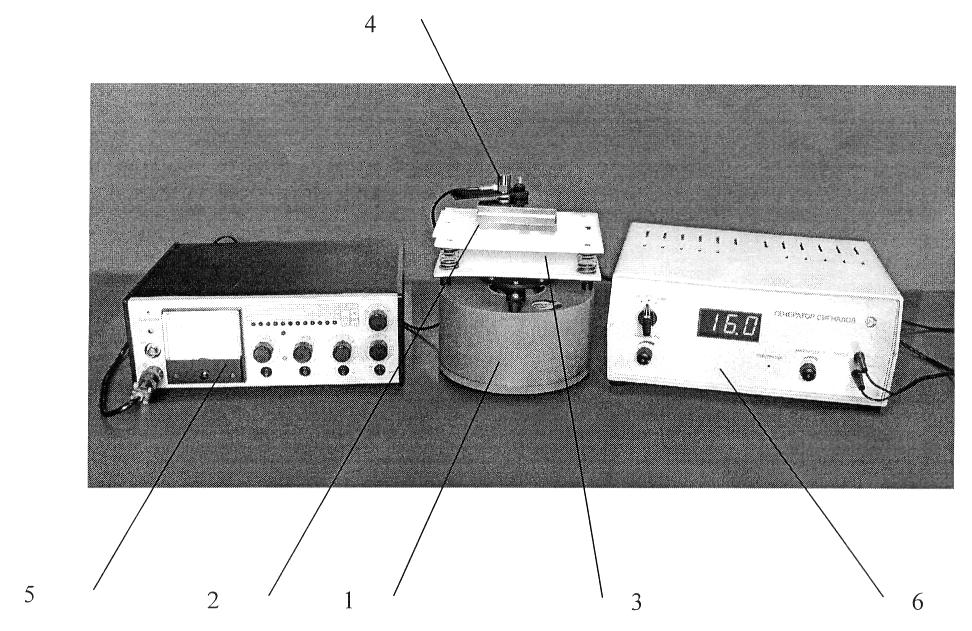

Рис. 2. Внешний вид лабораторного вибростенда:
1- вибростенд; 2 – объект виброизоляции; 3 – виброзащитный модуль;
4 - вибропреобразователь; 5 – комплекс ВШВ-003-М2; 6 – генератор сигналов
13
1). При измерении виброускорения переключатель «Род работы» установить в положение «F»; если при измерениях возникнут флуктуации (колебания) стрелки измерителя, то следует перевести переключатель «Род работы» в положение «S»; если флуктуации не прекращаются – в положение «10S».
Переключатель «ФЛТ, Hz» повернуть в положение «1» или «10» в зависимости от частотного диапазона измерения (нажать или отжать кнопку «10 kHz»).
Произвести измерения, делая отсчет показаний по шкале показывающего прибора в m·S-2. Если при измерении стрелка находится в начале шкалы или периодически загорается индикатор «ПРГ», то следует сначала поворачивать переключатель «ДЛТ 1, dB» влево на наибольший предел измерения до тех пор, пока не погаснет индикатор «ПРГ», затем (при необходимости) – переключатель «ДЛТ 2, dB».
При работе с вибропреобразователем ДН-4-М1 показания измерителя необходимо умножать на 10.
2). Для измерения виброускорения в октавных полосах частот установить переключатель «ФЛТ, Hz» в положения «ОКТ».
Включить необходимый октавный фильтр кнопкой «kHz, Hz» и переключателем «ФЛТ ОКТ».
Переключатели «Род работы», «ДЛТ 1, dB» и «ДЛТ 2, dB» установить в соответствии с указаниями, приведенными в п. 1. Произвести отсчет показаний по шкале показывающего прибора в m·S-2.
3) Для измерения виброскорости нажать кнопку «а, V» и повторить операции с переключателями «Род работы», «ДЛТ 1, dB» и «ДЛТ 2, dB» в соответствии с п. 1, отсчитывая показания по шкале показывающего прибора в mm·S-1.
4) Измерение параметров вибрации (виброускорения и виброскорости) произвести в соответствии с указаниями п. 1 и 3 дважды: непосредственно на объекте виброизоляции и при применении виброзащитных модулей согласно заданию преподавателя.
5) Подсчитать значение уровня виброскорости в децибелах по формуле (5).
6) Результаты измерений и расчетов записать в табл. 1.
14
Т а б л и ц а 1
Измерение параметров вибрации
Номер замера |
Вид амортизацион-ного материала |
Показание прибора |
Расчетное значение уровня виброскорости, дБ |
Предельно допустимое значение |
Эффективность применения амортизационных средств, % |
||
вибро- ускорение, м/с2 |
виборо-скорость, мм/с |
вибро- скоро-сти, мм/с |
уровня виброскоро-сти, дБ |
||||
1 |
Без средств амортизации |
|
|
|
|
|
– |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7) Проанализировать данные табл. 1, сравнивая фактические значения параметров вибрации с предельно-допустимыми.
8) По результатам измерений сделать выводы:
о величине вибраций от электродвигателя на рабочем месте, сравнив опытные данные с допустимыми, рекомендуемыми стандартом [5], (прил. 3);
об эффективности применения амортизационных средств.
Эффективность применения амортизационных средств определяется по выражению:
,
(6)
где V1, V2 – виброскорость без применения и с применением средств амортизации, мм/с.
9) Дать рекомендации для снижения вибрации на рабочем месте.
10) Измерить виброускорение в октавных полосах частот в соответствии с п. 2. Результаты измерений записать в табл. 2.
15
Т а б л и ц а 2
Измерение виброускорения в октавных полосах
Виброускорение |
Значение виброускорения, м/с2, в октавных полосах со среднегеометри-ческой частотой, Гц |
||||||
1 |
2 |
4 |
8 |
16 |
31 |
63 |
|
Измеренное |
|
|
|
|
|
|
|
Допустимое |
|
|
|
|
|
|
|
Проанализировать данные табл. 2 и сделать выводы о величине виброускорения на рабочем месте, сравнив опытные данные с допустимыми (прил. 3).
