Глава 7 Действия метеорологического комплекса (взвода) в бою.

Организация боевых действий метеорологического комплекса (взвода)

176. Подготовка боевых действий метеорологического взвода начинается с получения задачи (распоряжения) от старшего командира (штаба), которая ставится метеовзводу, как правило, на день боя, а при использовании его по армей­скому плану возможно и на больший период. Подготовка бое­вых действий включает:

организацию боевых действий метеовзвода;

подготовку метеовзвода к выполнению поставлен­ных задач;

подготовку пунктов зондирования и их занятие;

контроль готовности метеорологического взвода к выполнению поставленных задач.

177. Порядок работы командира метеовзвода по орга­низации боевых действий с получением задачи зависит от конкретных условий обстановки и наличия времени. Командир взвода несет личную ответственность за выполнение всех задач, возлагаемых на подчиненное ему подразделение. При организации боевых действий командир метеовзвода обязан:

уяснить полученную задачу;

определить мероприятия, которые требуется выполнить не­медленно для подготовки подразделения, отдать предваритель­ные распоряжения по порядку их проведения;

оценить обстановку;

провести планирование основных мероприятий по выполнению боевой задачи метеоподразделения.

178. При уяснении боевой задачи командир метеовзвода должен понять:

полученную задачу и условный номер, присвоенный метео­комплексу на предстоящий период боевых действий;

место расположения (по карте) пункта управления, с кото­рого осуществляется управление взводом и порядок связи с ним, районы и номера пунктов зондирования, на кото­рых предусмотрены развертывание и работа метеоподразделения, маршруты и порядок перемещения на ПЗ;

время готовности к боевой работе, время начала зондиро­вания атмосферы и интервал зондирования;

высоту и ориентировочное количество зондирований на каж­дом пункте зондирования;

режим сопровождения и частоту суперизации радиозондов;

сроки и порядок передачи метеорологических бюллетеней (сообщений), радиоданные (позывной, основная и запасная ча­стота );

сроки и порядок получения прогностической информации и штормовых предупреждений, а также порядок доведения сведе­ний об опасных явлениях погоды в районах пунктов зондирова­ния;

мероприятия по скрытному доведению гидрометеорологиче­ской информации;

сигналы управления работой метеокомплекса;

сигналы оповещения о радиоактивном, химическом и бактериологическом (биологическом) заражении;

мероприятия по радиоэлектронной защите и маскировке, инженерному оборудованию позиции и непосредственному охранению.

179. Уяснив боевую задачу, командир метеовзвода определяет общее время, которым располагает подразделение, основные мероприятия, которые необходимо выполнить в пер­вую очередь, сроки и порядок их проведения. К первоочеред­ным мероприятиям относят, прежде всего, проверку и подго­товку техники к боевой работе, укомплектование расходными материалами для проведения зондирования атмосферы и горюче-смазочными материалами, подготовку личного состава к вы­полнению боевой задачи и его обеспеченность всем необходи­мым при действиях взвода в ходе боя самостоятельно.

180. В ходе оценки обстановки командир метеовзвода:

уясняет положение и ожидаемый характер действий противни­ка и своих войск, общие возможности противника по противодействию работе метеокомплекса;

оценивает по карте характер местности (рельеф, состояние дорог, почвогрунтов, защитные и экранирующие свойства) в районах развертывания и на маршрутах выдвижения (перемеще­ния) метеорологического взвода, а также радиацион­ную, химическую и биологическую (бактериологическую) обста­новку;

уточняет техническое состояние метеокомплекса, его обес­печенность горюче—смазочными материалами, а также расход­ными материалами, необходимыми для проведения зондирова­ния атмосферы;

принимает во внимание время суток и года;

оценивает состояние погоды и ее влияние на действия лично­го состава и технику, на выполнение поставленной боевой за­дачи.

181. Оценив обстановку, командир метеовзвода присту­пает к планированию основных мероприятий по выполнению бое­вой задачи метеоподразделения. Боевая задача метеорологиче­ского взвода состоит в проведении комплексного зон­дирования атмосферы и метеорологических наблюдений при под­готовке и в ходе боя, составлении метеорологических бюллете­ней, сообщений, штормовых оповещений и доведении их до шта­бов, частей и подразделений ракетных войск и артиллерии.

182. Для выполнения боевой задачи командир метеоподразделения плани­рует:

комплексное зондирование на пунктах зондирования при под­готовке и в ходе боевых действий;

маневр метеорологических комплексов;

всестороннее обеспечение боевых действий;

управление метеоподразделением.

183. Командир метеорологического взвода, действующего само­стоятельно, планирование проводит в полном объеме, при дей­ствиях взвода в составе батареи часть вопросов, прежде все­го связанных с управлением подчиненными в бою, будет плани­роваться в батарее и доводиться командирам взводов при поста­новке задачи.

184. Планирование комплексного зондирования атмосферы на пунк­те зондирования, создаваемого в составе двух метеокомплексов, возлагается, как правило, на командира метеорологического взвода, ответственного за работу ПЗ (начальника пункта зондирования). Командиру второго взвода достаточно уяснить результаты планирования, отработать необходимые документы и быть в готовности, при необходимости, принять управление на себя.

185. При планировании комплексного зондирования на пунк­те зондирования командир метеовзвода (начальник пункта зон­дирования):

уточняет по карте районы ПЗ и в каждом из них определяет основные позиции метеокомплексов, количество и положение запасных позиций;

определяет способы топогеодезической привязки и ориентирования радиолокатора на позициях;

разрабатывает график работы метеокомплексов на пунктах зон­дирования;

определяет тип используемых оболочек и порядок их подготовки к выпуску.

186. Основные позиции метеокомплексов, количество и положение запасных позиций на ПЗ определяют исходя из общих требова­ний к выбору позиций, характера местности в районе пункта зондирования и общей продолжительности работы комплексов на ПЗ, планируемой степени инженерного оборудо­вания и др. При продолжительности работы пункта зондирова­ния до 8 часов запасные позиции разрешается не готовить, при большем времени в любых условиях организации комплексного зондирования атмосферы назначается одна запасная позиция каж­дому метеокомплексу. В обороне, когда планируемое количест­во зондирований для метеокомплексов может превышать 12 при интервале зондирования 2 ч, а также в условиях ведения про­тивником активной радиоэлектронной борьбы с применением за­брасываемых передатчиков помех (ЗПП) для каждого комплекса должно быть предусмотрено не менее двух запасных позиций. Смену позиции работающего метеокомплекса производят, как правило, с началом серии зондирований вторым метеокомплек­сом, развернутым на пункте зондирования, или при воздейст­вии помех процессу зондирования от ЗПП.

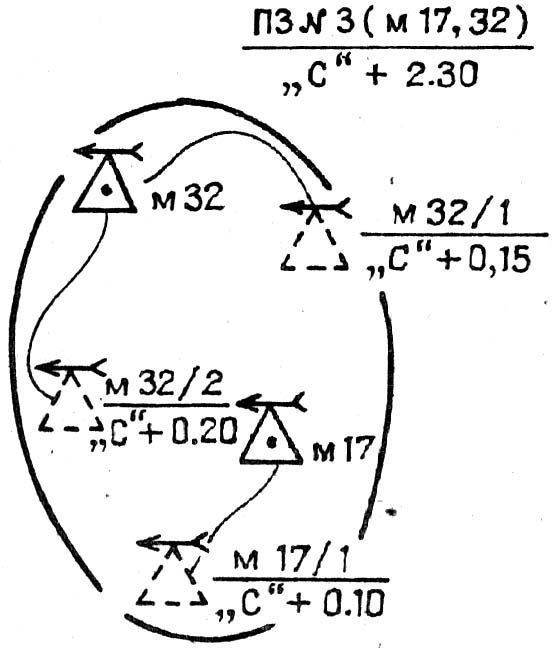

Рис. 7.1.Схема позиций метеокомплекса на пункте зондирования

Выбор позиций на ПЗ сопровождают определением маршрутов перемещения метеокомплексов, их протяженности и времени прибытия на запасные позиции от момента подачи сигнала на ее занятие. На рабочей карте командира метеоподразделения отражается схема позиций на ПЗ в объеме, показанном на рис. 7.1. В дальнейшем при работе на местности (в ходе рекогносцировки) положение пози­ций метеокомплексов уточняется.

187. При определении способов топогеодезической привязки и ори­ентирования радиолокатора на каждой позиции особое внимание обращается на районы и порядок уточнения поправки буссоли метеокомплекса в ходе боевых действий и способы определения ориентирных направлений в аномальных районах с учетом ожидае­мых погодных условий и времени суток.

188. График работы метеокомплексов на пунктах зондирования разрабатывается на весь период боя и охватывает процесс подготовки и проведения зондирования атмосферы, передачи метео­рологических бюллетеней, а так­же перемещения метеорологиче­ских комплексов (метеовзводов) в бою. 189. На графике работы метео­комплексов рис.7.2. отражают:

состав назначенных для работы на ПЗ метеокомплексов с указа­нием их условных номеров;

продолжительность непрерывной ра­боты метеокомплексов на пунктах зондирования с указанием интер­валов зондирования и времени пе­редачи метеорологических бюлле­теней;

очередность и порядок пе­ревода метеокомплексов с основных позиций на запасные данного ПЗ и перемещения метеокомплексов (метеовзводов) на новые ПЗ в ходе боевых действий.

190. Процесс работы метеокомплекса на позиции конкретизируется данными: высота зондирования, частота суперизации и способ сопровождения радиозонда.

191. Для рационального использования и своевременной подготовки к зондированию атмосферы радиозондовых оболочек в зависимости от заданной высоты зондирования и характеристик обо­лочек командир метеовзвода устанавливает требуемые номера оболочек, а с учетом имеющегося времени на их подготовку - тип оболочек и порядок их подготовки;

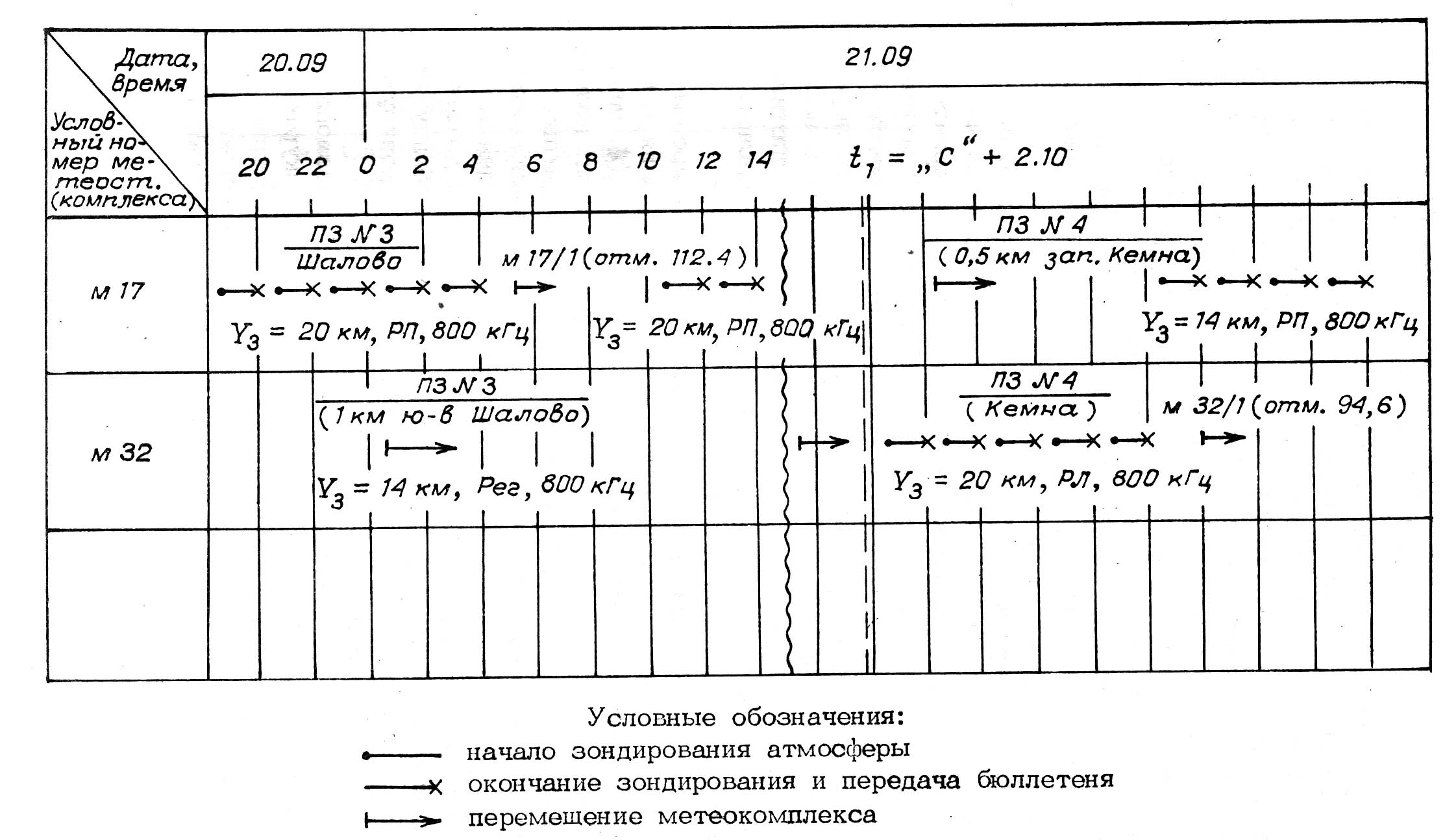

Рис. 7.2. График работы метеокомплексов на пунктах зондирования

забла­говременно на весь период боя или с подготовкой оболочек в ходе боя при использовании непластифицированных оболочек.

192. При планировании маневра метеорологических комплексов на новые пункты зондирования командир взвода уточня­ет:

порядок выдвижения и развертывания метеокомплекса (са­мостоятельно или в составе колонны артиллерии);

районы пунктов зондирования, маршруты и порядок перемещения, время, необходимое для перемещения, и сроки прибытия на ПЗ от момента подачи сигнала "С";

порядок организации связи в ходе маневра и сигналы управления.

193. Планирование маневра долж­но обеспечить прибытие метеоподразделения в любых условиях в назначенный район своевременно и в полной готовности к выполнению боевой задачи. Особое внимание при этом необхо­димо уделить тщательному изучению командиром метеоподраз­деления маршрута движения, его протяженности и проходимо­сти, условий совершения маневра с определением рубежей воз­можной встречи с противником, зараженных участков местно­сти, мест и времени дозаправки машин горючим, допустимой скорости движения по участкам маршрута и дистанции между машинами с оценкой условий защиты и маскировки метеокомп­лекса на маршруте.

194. Для своевременной организации всестороннего обеспечения боевых действий и управления метеоподразделением в бою командир подразделения планирует основные мероприятия непосредственного охранения и самообороны позиций метеовзвода, инженерного оборудования и маскировки, зашиты от оружия массового поражения, проведения радиационной и химической разведки в районе пози­ции, устанавливает единые сигналы управления действиями взво­да при подготовке и в ходе боя и оповещения расчетов, вари­ант которых приведен в табл.7.1.

195. Результаты планирования комплексного зондирования атмос­феры и маневра метеорологического подразделения в бою отра­жают на рабочей карте командира метеовзвода. На карту также наносят: передний край противника; положение, наших передовых подразделений;

Таблица 7.1.

пункты управления старшего командира (штаба), необходимые данные о расположении подразделений технического обеспечения и тыла; данные радиосе­тей управления, доведения бюллетеней и донесений, таблицу сигналов управления и оповещения; таблицу наличия и расхода водорода, радиозондов и оболочек; кодируют коорди­натную сетку карты.

Кроме того, дополнительно командир метеовзвода разрабатывает и ведет следующие документы: журнал отдан­ных и полученных распоряжений и донесений, журнал метеоро­логических наблюдений (приложение 4) оформляет схему непо­средственного охранения и самообороны и карточки топогеодезической привязки позиций метеокомплексов.

196. Постановка задач метеорологическому взводу при подготов­ке и в ходе боя осуществляется путем отдачи устных боевых приказов и распоряжений, а также командами и сигналами. Приказы, распоряжения и команды должны быть краткими и ясными.

197. В боевом приказе определяются задачи по выдвижению и за­нятию позиций на пункте зондирования в исходном положении и организации комплексного зондирования атмосферы в начальный период боевых действий. При заблаговременном занятии пункта зондирования отдается раздельно боевой приказ на марш в район развертывания метеоподразделения и приказ на вы­полнение боевой задачи (подготовку и проведение комплексного зондирования атмосферы). В случае развертывания метеороло­гического комплекса на пункте зондирования с ходу отдается единый боевой приказ на марш, подготовку и проведение зон­дирования атмосферы. Задачи метеовзводу по всесто­роннему обеспечению боевых действий, а также на перемещение метеоподразделения в проведение комплексного зондирования ат­мосферы в ходе боя доводятся соответствующими распоряжения­ми. Перед постановкой задач, как правило, проводится топо­графическое и тактическое ориентирование.

198. В боевом приказе на марш командир метеовзвода указывает:

краткие сведения о противнике и своих войсках;

задачи перемещения, район развертывания и время прибытия на пункт зондирования;

маршрут движения, его протяженность, скорость движения;

построение колонны, дистанция между машинами по участ­кам маршрута;

порядок поддержания связи со старшим командиром (штабом) на марше (данные радиосети управления метеовзводом);

сигналы управления и оповещения;

место командира метеоподразделения на марше, его заме­ститель;

время готовности к маршу.

199. В боевом приказе на подготовку и проведение комплексного зондирования атмосферы указывают:

общее содержание боевой задачи;

условный номер метеокомплекса;

район развертывания, места основных элементов позиции;

вид и интервал зондирования, режим сопровождения радио­зонда, высоту зондирования;

тип радиозонда и номер радиозондовой оболочки;

время готовности к выпуску первого радиозонда и количест­во последующих зондирований на данной позиции;

сроки проведения и содержание метеорологических наблюде­ний;

сроки и порядок передачи метеорологических бюллетеней (сообщений), данные радиосети передачи информации;

сигналы управления и оповещения;

место командира подразделения.

200. Боевая задача расчету метеокомплекса ставится устно. При ее постановке командир метеовзвода указывает также каждо­му номеру расчета конкретные мероприятия, за выполнение которых он несет персональную ответственность.

201. Для организации непосредственного охранения и самообороны позиции метеовзвода командир взвода определяет:

опасные направления и скрытые подступы к позиции;

место, время, состав и задачи наблюдательного поста;

состав, маршруты движения патруля в ночное время и в других условиям ограниченной видимости;

места окопов для самообороны и распределение личного со­става для ведения огня из стрелкового оружия при отражении нападения воздушного и наземного противника;

порядок освещения местности при отражении нападения наземного и воздушного противника;

пропуск и отзыв на сутки.

202. Задачей наблюдательного поста является своевременное об­наружение наземного (воздушного) противника и предупрежде­ние о нем личного состава метеовзвода. Он ведет также ра­диационную и химическую разведку в районе позиции метеовзвода.

203. В распоряжении по инженерному оборудованию и маскиров­ке позиции командир взвода указывает:

какие элементы позиции метеокомплекса оборудовать в ин­женерном отношении;

очередность и сроки их оборудования;

время и место заготовки лесоматериалов (или получения готовых комплектов);

силы и средства, привлекаемые для выполнения работ;

порядок преодоления труднопроходимых участков местности при выдвижении и перемещении метеовзвода;

основные мероприятия по маскировке, объем, сроки и по­рядок их выполнения;

порядок соблюдения личным составом взвода маскировочной дисциплины.

204. Содержание распоряжения по защите от ОМП составляют:

сигналы предупреждения о непосредственной угрозе и нача­ле применений противником ОМП;

сигналы оповещения о радиоактивном, химическом и бактериологическом заражении и действия по ним;

меры безопасности при действиях в зонах заражения, райо­нах разрушений и пожаров;

сроки и порядок проведения санитарной и специальной обра­ботки личного состава и боевой техники.

205. До начала боевых действий командир метеорологического взвода проводит практическую работу по подготовке подразде­ления к выполнению поставленных задач, прежде всего, по подготовке техники и расчета метеокомплекса, укомплектова­нию горюче-смазочными материалами, продовольствием, ис­правными и пригодными к выпуску радиозондами. На команди­ра метеобатареи возлагается, прежде всего, принятие мер по своевременному обеспечению метеорологических взводов мате­риальными средствами и расходными материалами, своевре­менному восстановлению боеспособности метеокомплексов, а также проведение подготовки пунктов зондирования, назначен­ных для занятия подчиненными метеовзводами, и контроль их готовности к выполне­нию задач в бою. В ходе контроля готовности метеовзводов особое внимание уделяется проверке готовности аппаратуры, агрегатов и приборов к проведению зондирования атмосферы, инженерного оборудования позиций, готовности расчета к от­ражению нападения диверсионных групп противника, выполне­ние мероприятий по защите от ОМП.

Оценка метеорологического комплекса (взвода) за выполнение

задачи комплексного зондирования атмосферы

206. Метеорологический взвод в бою решает задачи по подготовке и проведению не одно­го, а серии зондирований атмосферы, которые будут повторяться на очередных пунктах зондирования и проводиться в раз­личных условиях обстановки. В связи с этим оценка метеопод­разделения в процессе боевой подготовки и при выполнении бое­вых задач предусмотрена также по серии задач комплексного зондирования атмосферы, выполняемых данным метеоподразделением. Такая оценка получила название — оценка за боевую работу метеорологического взвода.

207. Боевая работа метеорологического подразделения оценивается:

"отлично" - если все задачи комплексного зондирования ат­мосферы выполнены, при этом не менее 50% из них с оценкой "отлично";

"хорошо" - если не менее 90% задач комплексного зондиро­вания атмосферы выполнены, при этом не менее 50% всех за­дач с оценкой не ниже "хорошо";

"удовлетворительно" - если выполнено не менее 80% всех задач комплексного, зондирования атмосферы.

208. Оценка метеорологического взвода за выполнение задачи комплексного зондирования атмосферы определяется по времени выполнения задачи, достигнутой высоте зондирования атмосфе­ры, точности определения метеорологических данных, по тех­ническому исполнению операций. При этом оценочные показатели комплексного зондирования атмосферы, проводимого для обес­печения ракетной части (подразделения) или артиллерийской ча­сти (подразделения) имеют определенные отличия, что связано со степенью влияния метеоданных на эффективность ракетных ударов и огня артиллерии. В табл. 7.2. показан наиболее пол­ный и общий подход к оценке, так как метеовзвод осуществля­ет комплексное зондирование атмосферы в интересах не отдель­ных частей, а группировки ракетных войск и артиллерии.

209. По времени выполнения задачи комплексное зондирование ат­мосферы оценивается:

"отлично" - если время на подготовку и зондирование атмос­феры до высоты 14 км оценено на "отлично" (табл.7.3.), а время на развертывание метеокомплекса и подготовку радиозон­да к выпуску (табл. 7.3.) - не ниже "хорошо";

"хорошо" - если время на подготовку и зондирование атмос­феры до высоты 14 км оценено на "хорошо", а время на раз­вертывание метеокомплекса и подготовку радиозонда к выпуску — не ниже "удовлетворительно";

"удовлетворительно" - если обе оценки по времени не ниже "удовлетворительно".

При этом, если время от момента выпуска радиозонда до получения метеорологического бюллетеня превышает два часа, время выполнения задачи метеовзводом оценивается "неудовлетворительно". Кроме этого, задержка выпуска радиозонда от ус­тановленного времени более 5 мин оценку по времени снижает на один балл.

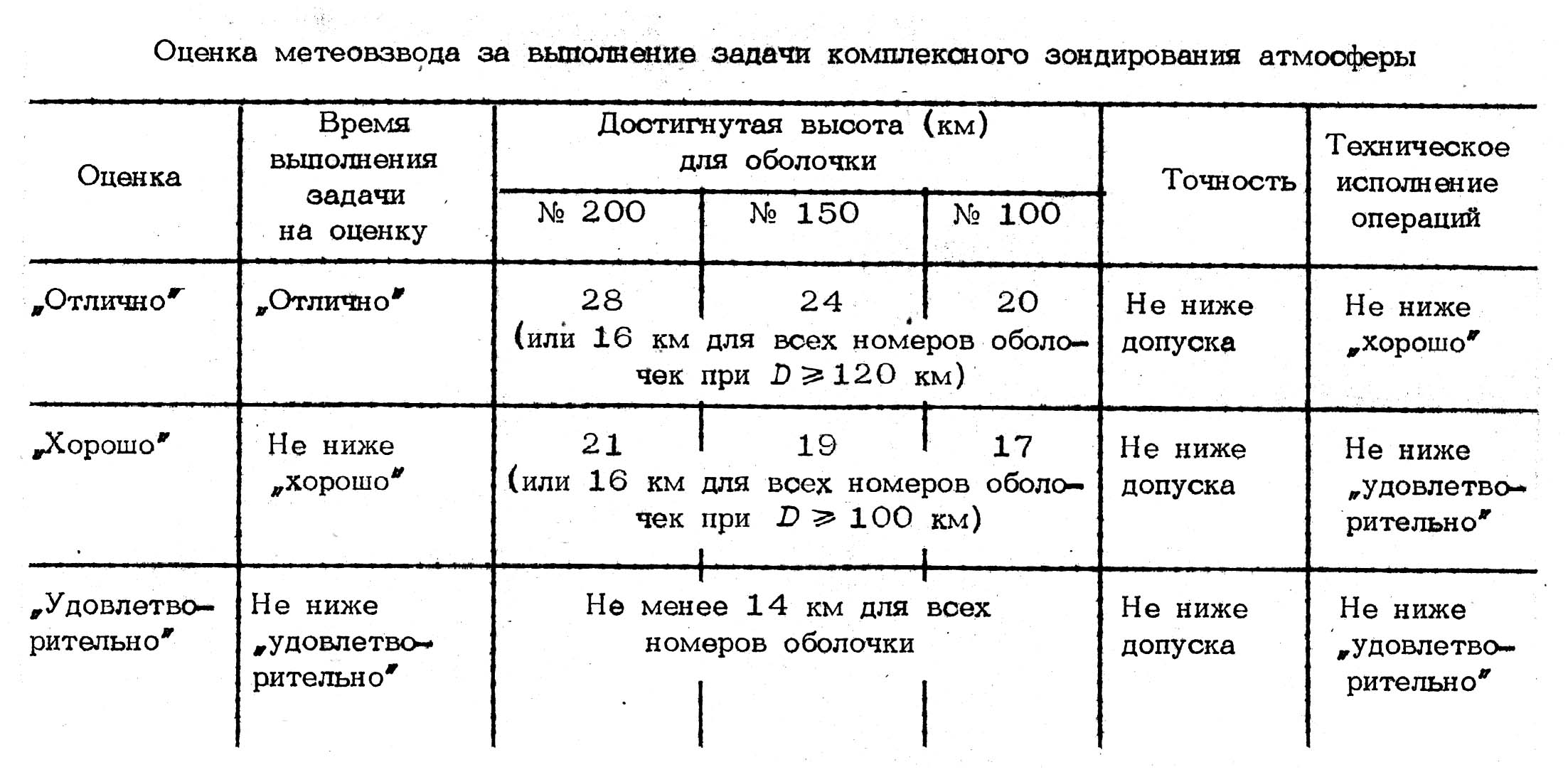

Таблица 7.2.

210. Точность определения метеорологических данных оценивает­ся сравнением групп бюллетеня с контрольными данными. Ошиб­ка данных бюллетеня не должна превышать следующих величин: по отклонению наземного давления — 2 мб; по отклонениям температуры воздуха — 1°С; по скорости ветра — 1 м/с; по направлению ветра - 1-00.

211. Техническое исполнение операций при подготовке метеокомплекса к зондированию атмосферы и работе на аппаратуре в про­цессе зондирования оценивается по количеству допущенных технических ошибок при условии, что ни одна из них не приводит к аварийной ситуации: "отлично" — если допущено не более одной технической ошибки; "хорошо" — не более двух технических ошибок; "удовлетворительно" — не более четырех технических ошибок. Если в ходе работы расчетом совершена аварийная ошибка, т.е. ошибка, которая может привести к травмам пличного состава или поломкам техники, вся задача комплексного зондирования атмосферы оценивается "неудовлетворитель­но". Перечень аварийных ошибок представлен в табл.7.4.

Таблица 7.3.

Нормы времени для оценки выполнения задачи комплексного зондирования атмосферы, мин

Наименование норматива	Начало и окончание отсчета времени,	Кто выполняет норматив	Оценка
			"Отлично"	"Хорошо"	"Удовл"
1. Комплексное зондирование атмосферы: а) с развертыванием оборудования б) с заранее развернутым оборудованием 2. Развертывание метеокомплекса и подготовка радиозонда к выпуску 3. Свертывание метеокомплекса и подготовка к маршу.	От команды "К бою", до получения данных для высоты 14 км. От команды "Подготовить радиозонд к выпуску", до получения данных для высоты 14 км. Головная машина в 100-150 м от позиции От команды "К бою до выпуска радиозонда От команды "Отбой" до доклада о готовности к маршу	Метеовзвод с РПМК-1 Метеовзвод с РПМК-1 Метеовзвод с РПМК-1 Метеовзвод с РПМК-1	66 72 65 70 20 26 15 20	68 75 68 73 22 30 17 22	73 81 72 78 27 35 20 27

Примечание. В числителе в светлое время суток, в знаменателе - ночью.

Таблица 7.4.

Перечень аварийных ошибок при работе на РПМК-1

№ п/п	Наименование ошибки	Последствия
1 2 3 4	Не заземлены или некачест­венно заземлены аппаратная машина, вспомогательная (агрегатная) машина или баллон с водородом При ориентировании аппарат­ной машины оператор не включил тумблеры МЕСТ. УПРАВЛ. и БЛОКИРОВКА АНТЕННЫ При подъеме (опускании) антенной колонки оператор не следит (на крыше) за движением антенной ко­лонки Аппаратная и вспомогатель­ная (агрегатная) машины не поставлены на ручной тормоз	Поражение током расчета или возгорание баллона Несчастный случай, так как имеется возможность включать приводные двига­тели антенной колонки Поломка антенной колонки и, как следствие, невыполнение боевой задачи Машина может самостоятельно покатиться под уклон и вывести из строя разверну­тое оборудование и приборы

РАДИОЭЛЕКТРОННАЯ ЗАЩИТА И ПРОТИВОДЕЙСТВИЕ

ТЕХНИЧЕСКИМ СРЕДСТВАМ РАЗВЕДКИ ПРОТИВНИКА

212. Боевая работа метеокомплекса РПМК-1 осуществляется, с обязательным учетом широкого применения противником в современном бою самонаводящегося на излучение оружия, тех­нических средств разведки, а также радиоэлектронного подав­ления и включает мероприятия по радиоэлектронной защите и противодействию техническим средствам разведки противника.

Радиоэлектронную защиту и противодействие техническим средствам разведки противника организует командир метеоро­логического взвода на основе указаний старшего начальника.

213. Радиоэлектронную защиту организуют и проводят в це­лях обеспечения устойчивой работы метеокомплекса в условиях ведения противником радиоэлектронной борьбы, а также для исключения взаимного влияния радиоэлектронных средств.

Радиоэлектронная защита включает:

защиту от помех, создаваемых противником;

защиту от поражения самонаводящимся на излучение ору­жием;

защиту от воздействия ионизирующих и электромагнитных излучений ядерных взрывов;

защиту от взаимных помех радиоэлектронных средств (элек­тромагнитная совместимость).

Радиоэлектронную защиту осуществляют путем проведения следующих организационных и технических мероприятий:

использованием защитных свойств местности при выборе позиции метеокомплекса, инженерным оборудованием позиции метеокомплекса и использованием радиопеленгационного режима зондирования атмосферы;

регламентированием работы метеокомплекса по времени;

тренировкой расчета метеокомплекса для работы в условиях помех;

сокращением (по возможности) времени работы на излуче­ние (при работе в радиолокационном режиме).

214. Кроме того, для защиты от взаимных помех при боевой работе нескольких метеокомплексов (в радиолокационном режиме) применяют (по согласованию) радиозонды с различными частотами суперизации (600 или 800 кГц).

Противодействие техническим средствам разведки про­тивника заключается в проведении мероприятий, направленных на исключение или затруднение добывания с помощью техниче­ских средств разведки достоверных сведений о работе и место­положении метеокомплекса.

Противодействие техническим средствам разведки противни­ка достигается устранением или ослаблением демаскирующих признаков, сопровождающих боевую работу метеокомплекса.

Демаскирующими признаками метеокомплекса являются:

расположение его в боевых порядках частей (подразделений);

внешний вид в боевом положении;

структура и характеристики излучаемых сигналов аппаратной машиной и радиозондом (при его подготовке к выпуску);

параметры диаграмм направленно­сти антенны радиолокатора;

особенности в передаче метеоро­логической информации и режимах работы.

Устранение и ослабление демаскирующих признаков метео­комплекса осуществляют проведением зондирования атмосферы в радиопеленгационном режиме зондирования;

установлением временных ограничений при боевой работе метеокомплекса;

применением для настройки и проверки функционирования ме­теокомплекса эквивалента антенны и встроенной аппаратуры контроля;

использованием средств автоматизации передачи данных.

Преодоление зараженных участков местности и специальная

обработка изделий

215. Проведите подготовку изделия 1Б44 к преодолению за­раженного участка.

216. Преодолевайте зараженные участки местности на максимально возможной скорости, находясь на своих штатных местах в защит­ной одежде и противогазах.

Контролируйте уровень радиации измерителем мощности дозы.

217. Выключите по указанию начальника расчета фильтро-вентиляционную установку после преодоления зараженного участка.

218. Проведите по указанию начальника расчета частичную специальную обработку изделий, для этого:

разместите изделия на площадке о уклоном 5° - 15° для возмож­ности стекания растворов при обработке, работайте в противогазах и специальной защитной одежде;

подключите комплект ДК-4КУ к изделию 1Б44-1,2;

проведите частичную специальную обработку изделий 1Б44-1, 1Б44-2 и прицепа с помощью комплектов ДК-4КУ в соответствии с указаниями их паспортов.

219.По окончании работы проведите демонтаж, обработку и укладку комплектов по методике, изложенной в паспорте комплектов. Установите комплекты на штатные места в изделия 1Б44-1,2 , прицепа и закрепите по-походному.

Примечание. Во избежание выхода из строя аппаратуры изделия не обрабатывайте с помощью комплектов ДК-4КУ и ДК-4К внутреннюю часть отапливаемого отсека кузова и аппаратуру неотапливаемого отсека кузова изделия 1Б44-1, а также электрическую часть агрегата пи­тания АД-8-Т/230-Ч/400 изделия 1Б44-2.

П Р И Л О Ж Е Н И Я

Приложение 1

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ В НАДПИСЯХ

НА АППАРАТУРЕ РПМК-1 И ТЕКСТЕ РУКОВОДСТВА

1. Обозначения физических величин

U - напряжение

I - ток

f - частота выше 100 кГц

F - частота ниже 100 кГц

 - азимут

 - угол места

Q - метеопериод

Н - высота

Р - давление

U -относительная влажность

T - температура

KN . - коэффициент шума

OV - шина О В (Нуль Вольт)

международные обозначения единиц физических величин:

А - апмер, А

V - вольт, В

dB - децибелл

Hz - герц, Гц

km - километр

kHz - килогерц

MHz - мегагерц

MA - микроампер

 - ом

Рa - паскаль

2. Сокращение надписи на аппаратуре

А, а - азимут

АВТ - автоматический

АВТОНОМ ВКЛ БЛОКОВ - автономное включение блоков

АВУ - автоматическое вычислительное устройство

АД-8 - наименование агрегата питания (агрегат дизельный)

АДР. - адрес

AM - азимут местный

АМПЛ - адаптер мультиплексного канала

АМПЛ - амплитуда

АМПЛ МОДУЛЬ АПЧГ - амплитуда модуляции АПЧГ

АНТ - антенна

АПЧ - автоматическая подстройка частоты

АПЧГ - автоматическая подстройка частоты гетеродина

АПЧП - автоматическая подстройка частоты передатчика

АРУ ЗО ОК - автоматическая регулировка усиления частоты

ЗО МГц основного канала

АРУ ЗО АПЧГ - автоматическая регулировка усиления частоты ЗО МГц

в канале АПЧГ

АРУ 465 ОК - автоматическая регулировка усиления частоты

465 кГц основного канала

АРУ 465 АПЧГ - автоматическая регулировка усиления частоты

465 кГц в канале АПЧГ

АСД - автоматическое сопровождение по дальности

АТТЕН - аттенюатор

ЛУЧП - автоматическая установка частоты потенциалотрона

АЦК - алфавитно-цифровая клавиатура

БАТ - батареи (аккумуляторные)

БЛОКИР - блокировка

БЛОКИР АНТ ОТКЛ - блокировка антенны отключена

БЛОКИР РУЧ - блокировка ручная

БЛОКИ ВКЛ - блоки включены

ВЕНТ - вентилятор

ВЕТР - ветровой

ВИ - видеоимпульс

ВКЛ - включено, включение

ВКЛ ВЫСОК - включение высокого напряжения

ВКЛ ПИТ - включение питания

ВКЛ ПИТ ДИСТ - включение питания дистанционное

ВКУ - видеоконтрольное устройство

ВЛАЖН - влажностный

ВМ - видеомонитор

ВНУ - внешнее устройство

ВчУ - вычислительное устройство

ВЫВ - вывод

ВЫЗ ВНУ - вызов ВнУ

ВЫПР - выпрямитель, выпрямленное

ВЫХОД ИКШ - выход индикатора коэффициента шума

ВЫХОД КД - выход канала дальности

ВЫХОД АМПЛ - выход амплитудный

ВБ1ХОД КУА - выход канала управления антенной

ГЕТ - гетеродин

ГОН - генератор опорного напряжения

ГрО - грубый отсчет

ГШ - генератор шума

Д1, Д2 - диод 1, диод 2 (в сложной надписи)

ДАВЛ - давление

ДАЛЬН - дальность

ДВИГ - двигатель

ДИСКР - дискриминатор

ДИСКР ЧМ - дискриминатор частотно-модулированного сигнала

ДТ ИКШ ОК - детектор индикатора коэффициента шума основного

(АПЧГ) канала (канала АПЧГ)

ЗАДЕРЖ АРУ - задержка АРУ

ЗАПР - запрос

ЗАХВ - захвачен

ЗИП - запасное имущество и принадлежности

ИГрО - импульс грубого отсчета

ИГрОД - импульс грубого отсчета дальности

ИЗ - импульс запуска

ИЗПрд, ИЗ Прд - импульс запуска передатчика

НМД - измеритель мощности дозы

ИКШ - индикатор коэффициента шума

ИМ1, ИМ2 - импульс модулятора 1, импульс модулятора 2

ИНФ ШИНЫ - информационные шины

ИСВЧ - импульсы сверхвысокой частоты

ИСПР - исправен

ИСРЗ - имитатор сигнала радиозонда

ИТО - импульс точного отсчета

КАЛИБР - калибровка

КОНТР АПЧГ - контроль АПЧГ

КОНТР ДТ - контроль датчика температуры

КОНТР МОЗ - контроль магистрали обмена 3

КОНТР ТЕРМ - контроль термостата

КОНТР f ГЕТ - контроль частоты гетеродина

КОНТР f Прд - контроль частоты передатчика

КУА - канал управления антенной

Л1, Л2 - линия 1, линия 2 (ТЛФ Л1, ТЛФ Л2; ПС Л1, ПС Л2)

МАКС - максимум

МИНИМ - минимум

МО1, МО2, МО3 - магистраль обмена 1, 2, 3 в сложных надписях

МРИ - манипулятор графической информации ("мышь")

МЕСТ - местное

МЕСТ УПРАВЛ АНТ - местное управление антенной

МЕСТ УПРАВЛ Прд - местное управление передатчиком

МпК - мультиплексный капал

МОДУЛ ГШ - модульный генератор шума

МОДУЛ АПЧГ - модуляция АПЧГ

МПЧП - механизм перестройки частоты передатчика

НАСТР Г1, НАСТР Г2 – настройка генератора 1,2

НАКАЛ Г1 ОТКЛ - накал генератора 1 отключен

НАПРРЯЖ СИНХР - напряжение синхронизации

NВНУ - номер ВНУ

НЕИСПР ПИТ - неисправность питания

НЕСТАБ - нестабилизированный

НУЛЬ ДИСКР АВТ 600 (800) - нуль дискриминатора в автоматическом

режиме и частоте 600 (800) кГц

Н>> - высота больше быстро

ОБЩ - общий

ОГИБ - огибающая

ОЗУ - оперативное запоминающее устройство

ОК - основной канал

ОН - опорное напряжение

ОСВЕЩ - освещение

ОСТАНОВ по А - останов по адресу

ОСТАНОВ по D - останов по данным

ОТКЛ -отключен

ОЧ - опорная частота

ПАПЧ - полуавтоматическая подстройка частоты

ПЕРЕБРОС ДАЛЬН - переброс дальности

ПЕРЕКЛ Прд - переключатель передатчика

ПЕРЕЗАП - перезапуск

П3A - приспособление для заряда аккумулятора

ПЗУ - постоянное запоминающее устройство

ПИТ - питание

ПИТ ОСВЕЩ - питание освещения

ПИТ Р.С.ИМД - питание радиостанции, измерителя мощности дозы

ПЛ - пеленгационный (режим)

ПМЧ - преобразователь метеочастоты

ПНЧ - преобразователь напряжение/частота

ППБ - приспособление для подготовки батарей

ППЗ - приспособление для питания зонда

ППМ - приспособление для питания метеорологического

комплекта

ПС-400 - преобразователь сетевой

Прд - передатчик

ПРИЗНАК АСД - признак автоматического сопровождения по

дальности

ПчУ - печатающее устройство

РЕЗЕРВ OK - резерв основного канала

PЛ - радиолокационный режим

РПЧГ - ручная подстройка частоты гетеродина

РПЧП - ручная подстройка частоты передатчика

РПЧ . - ручная подстройка частоты

РРУ - ручная регулировка усиления

САК - система автоматизированного контроля

СВЧ - сверхвысокая частота

СЕЛ - селекция

СИГН ГШ - сигнал генератора шума

СИГН МЕТЕО - сигнал МЕТЕО

СИНХР - синхронизация

СлК1, СлК2 - селекторный канал 1, селекторный канал 2

СЛУЖ ШИНЫ - служебные шины

СО - сигнал ошибки

СУА - система управления антенной

СУП - суперизация (fСУП)

ТЕМПЕР - температурный

ТЕМПЕР ДАВЛ - температуры и давления

ТЕМПЕР ВЛАЖН - температурно-влажностный

ТЕРМ - термостат

ТЛФ. - телефон

ТО - точный отсчет

УВВ - устройство ввода-вывода (ЕЮ)

УЗК - узкая

УО - устройство обмена

УПРАВЛ - управление

УПРАВЛ f ГET - управление частотой гетеродина

УПРАВЛ ИСРЗ - управление имитатором сигнала радиозонда

УПЧ - усилитель промежуточной частоты

ФВУА - фильтровентиляционная установка автомобильная

ФК - функциональный контроль

ЧМ - частотная модуляция

ШИР - широкая

ЭА - эквивалент антенны

ЭВМ - электронная вычислительная машина

ЭСУ - электростатический усилитель

3. Сокращение надписи на экране монитора и в печати

А - азимут (дирекционный угол положения антенны)

АО - азимут зонда в точке выпуска

AM - азимут местного ориентира

АН - угол разворота антенны относительно оси машины

AV - направление действительного ветра

AW - направление среднего ветра

А, В, С, R1, R2, Е, L, F, Gl, G2, К, N, М - коэффициенты из этикеток

зондов

ВЗ - ветровое зондирование

ВР - время

V - скорость действительного ветра

W - скорость среднего ветра

VН - вертикальная скорость подъема зонда

ГП - гринвичская поправка

D - дальность

DO - начальная дальность до зонда в точке выпуска

ДТ - дата

ДЕЙСТВ - действительные

Е - угол места

ЕО - угол места зонда в точке выпуска

ЗОНД Т - зонд температурный

ЗОНД ТВ - зонд температурно-влажностный

ЗОНД ТР - зонд температуры и давления

ЗОНД ВЗ - зонд ветрового зондирования

ЗОНД ИСПР - зонд исправен

ЗОНД БРАК Т (U, TU) - зонд брак по температуре (или по влажности или

по температуре и влажности)

ИП - изобарическая поверхность

КН-04 - аэрологическая телеграмма

M11 - МЕТЕО 11 (вид метеобюллетеня)

МТБ - метеобюллетень

М. ЗВУК - документ МЕТЕОЗВУК

NC - номер станции

Н - высота

НО - высота станции над уровнем моря

ОБЛ - облачность

ОЗ - окончание зондирования

ОТП - отмена пуска

ПА - поправка азимута в результате ориентирования

ПГ - проверка градуировки

ПД - печать данных

ПЛ - пеленгационный

ПС - приземный слой

ПП - отклонение плотности воздуха от табличного (среднее)

Р - давление

РО - наземное давление

РВ - давление вычисленное

РЛ - радиолокационный

S - текущее время

QO - метеопериод опорного канала

QT - метеопериод температурного канала

QK - метеопериод канала калибровки

QP - метеопериод канала давления

QU - метеопериод канала влажности

Т -температура

ТО - наземная температура

ТВ - температура вычисленная

ТТ - отклонение температуры от табличной

U - влажность

U О - наземная влажность

UB - влажность вычисленная

Z - угловая высота солнца

ШМ - широта места

ПРИЛОЖЕНИЕ 2

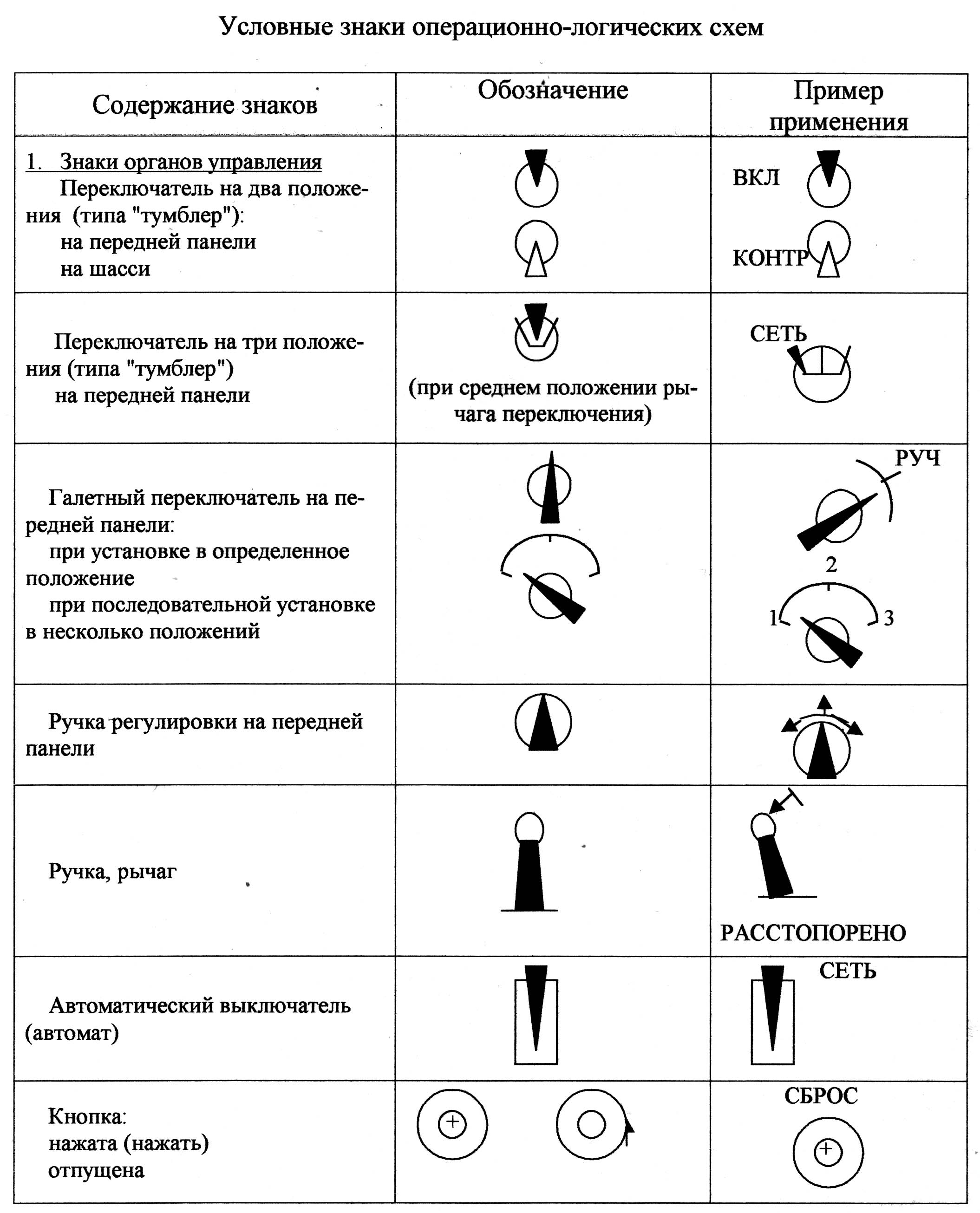

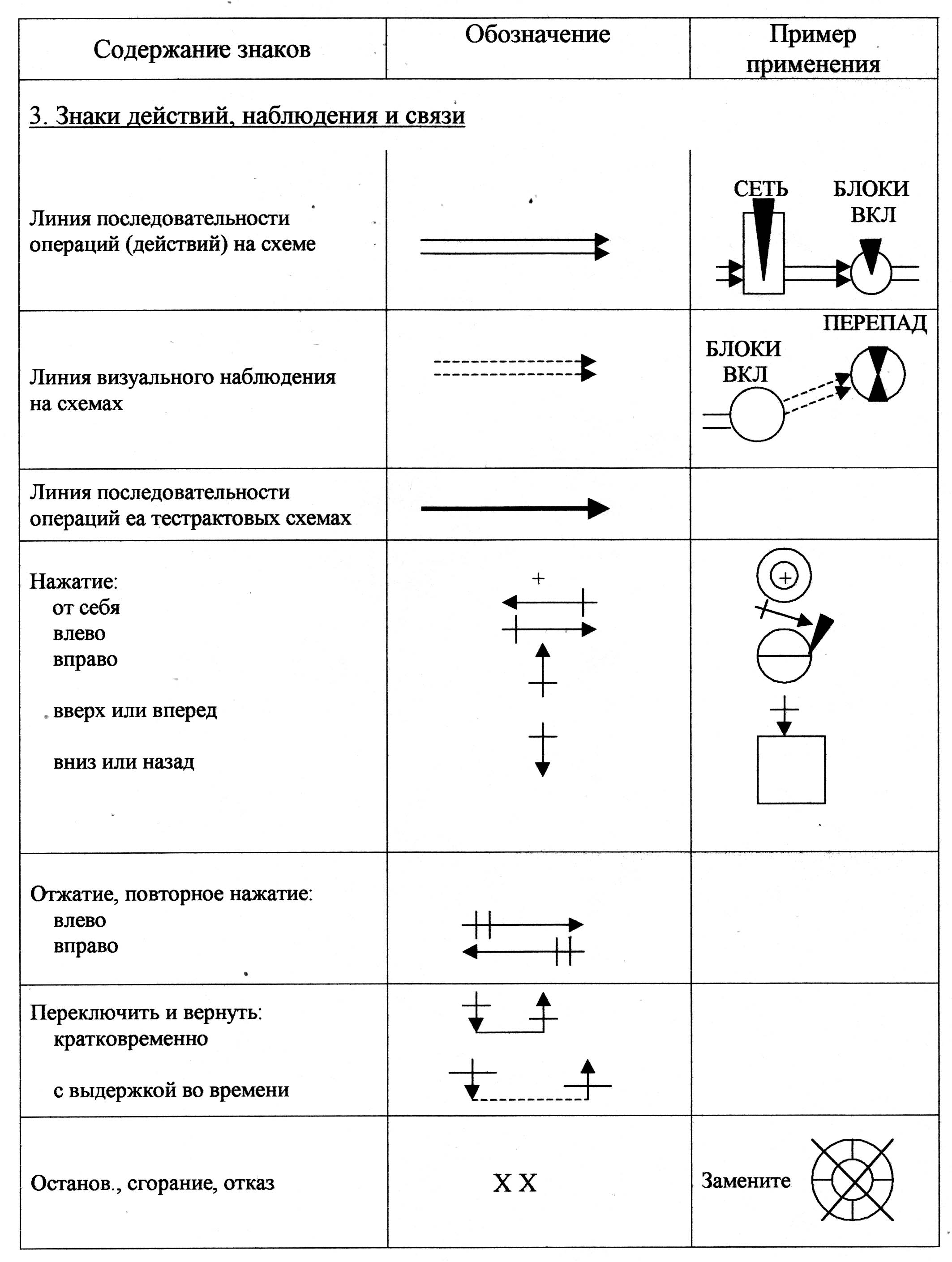

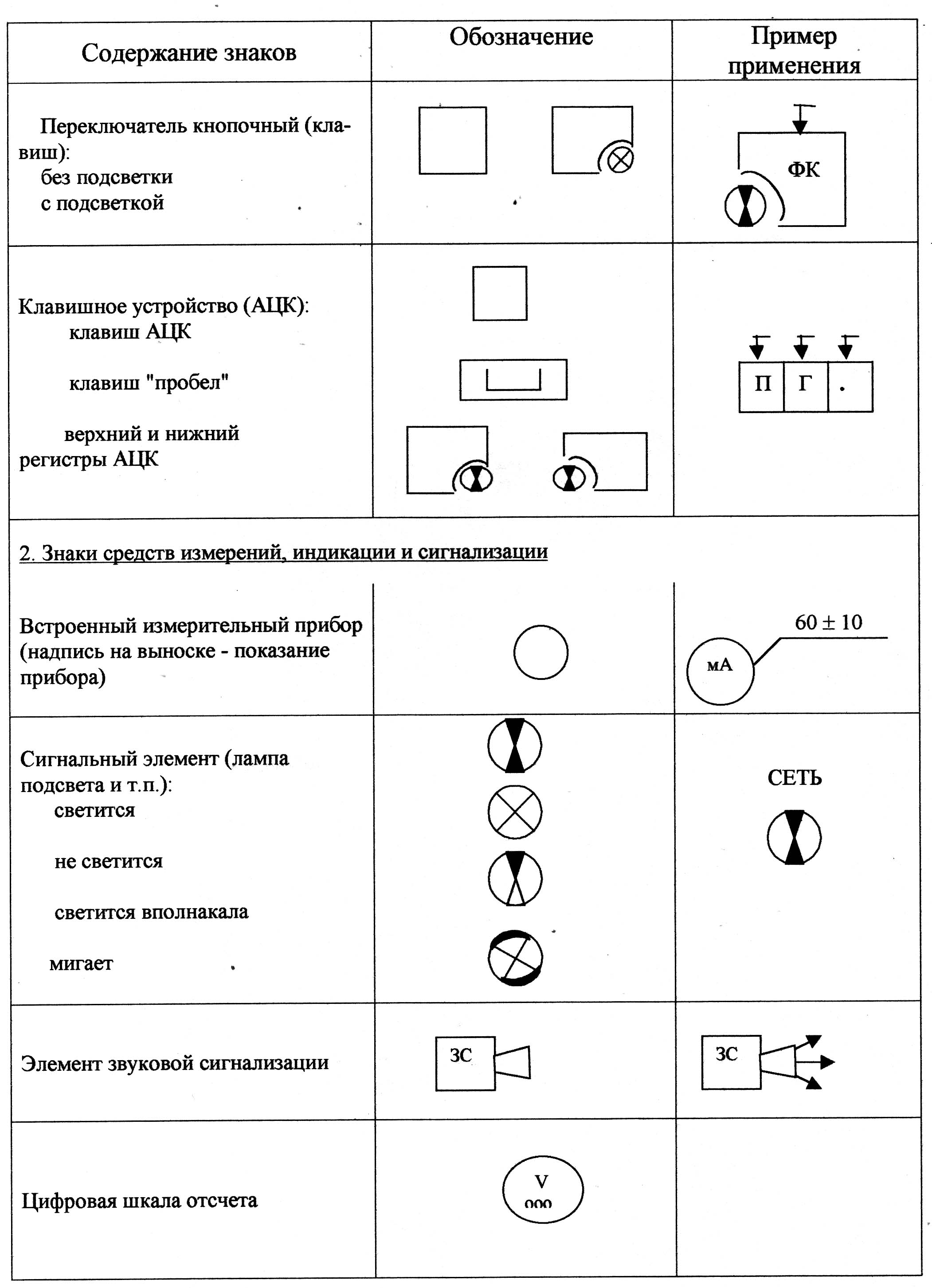

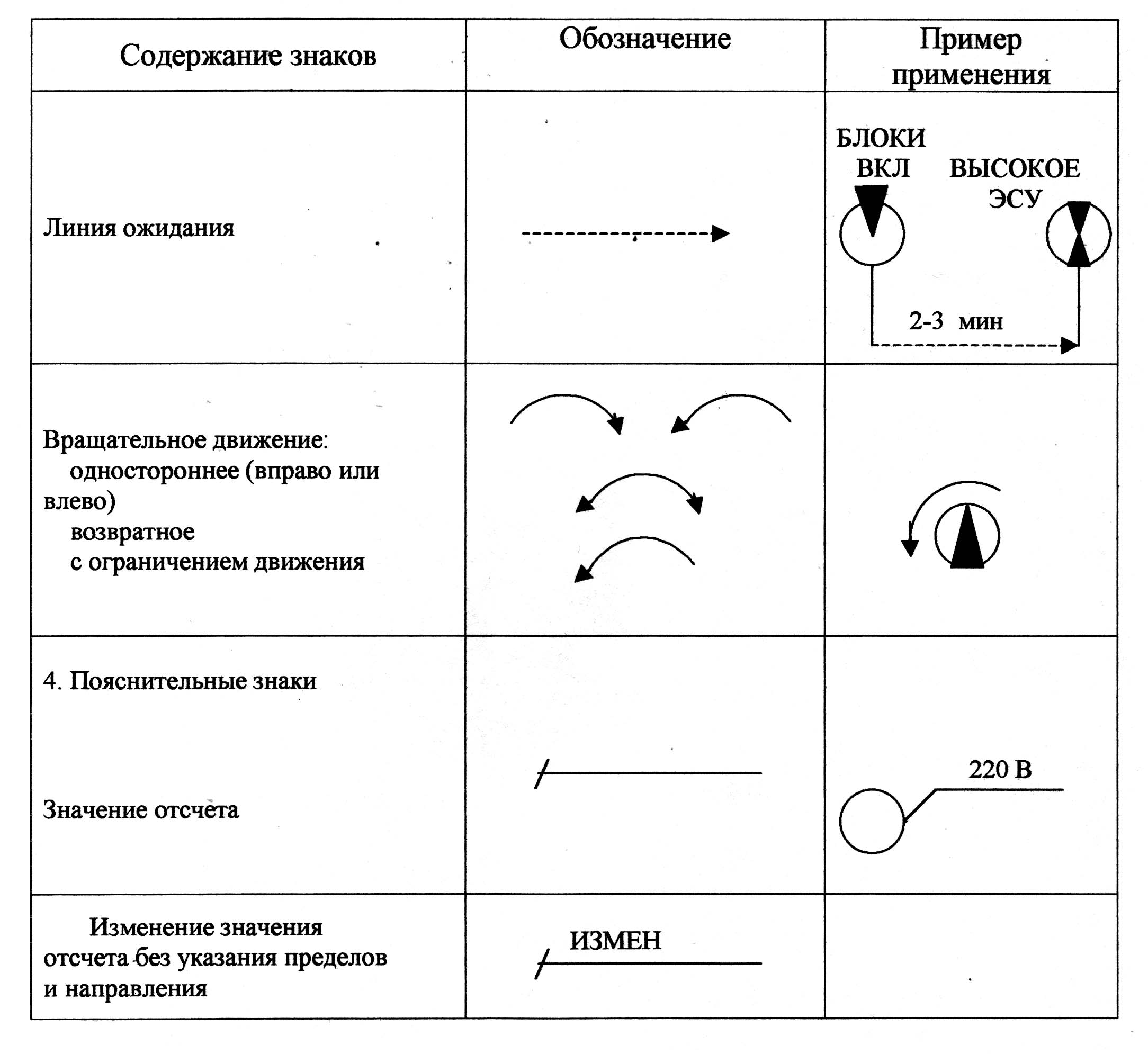

ПРИЛОЖЕНИЕ 3

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ НА МЕТЕОРОЛОГИЧЕСКОМ КОМПЛЕСЕ РПМК-1
