Методические материалы, задачи и контрольные вопросы к практическим занятиям по гидравлике
Часть 1 Физические свойства жидкостей
Отличительные свойства жидкостей, газов и твёрдых тел приведены в таблице 1
Таблица 1 – Отличительные свойства твёрдых тел, жидкостей и газов
Свойство |
Твёрдое тело |
Жидкость (в широком смысле)* |
|
Капельная жидкость |
Газообразная жидкость |
||
Текучесть |
Не обладает |
Обладает |
|
Форма |
Имеет определённую форму |
Определённой формы не имеет, принимает форму сосуда, в котором находится |
|
Объём |
Сохраняет объём |
Объём не сохраняет, стремится занять всё предоставленное пространство |
|
Сжимаемость |
Практически несжимаемо |
Малосжимаема |
Сжимаема |
Расстояние между молекулами |
Сравнимо с размерами молекул |
Несколько больше, чем у твёрдого тела |
Многократно превышает размеры молекул |
Скорости движения молекул |
Малы |
Сравнительно малы |
Огромны |
Взаимодействие между молекулами |
Наибольшее |
Меньше, чем у твёрдого тела |
Наименьшее |
* Свойство текучести позволяет объединить жидкость и газ под общим названием жидкости в широком смысле. При этом капельная жидкость – это жидкость в обычном понимании, газообразная жидкость – это газ. |
При теоретическом рассмотрении широкого круга физических задач, часто жидкость представляют в виде абсолютно несжимаемой среды, лишённой сил внутреннего трения. Эта воображаемая жидкость, не обладающая вязкостью, носит название идеальной жидкости. Такая идеализация допустима в случаях, в которых вязкостью реальной жидкости1 можно пренебречь, в частности, она даёт хорошее описание реальных течений жидкостей и газов на достаточном удалении от омываемых твёрдых поверхностей и поверхностей раздела с неподвижной средой. Математические модели течений идеальной жидкости применяются также при решении ряда задач о движении жидкостей и газов в каналах различной формы, при истечении струй и обтекании тел.
Плотность жидкости – это отношение массы жидкости к объёму (как и для твёрдых тел):
(1)
где |
ρ |
– |
плотность жидкости, кг/м3; |
|
M |
– |
масса жидкости, кг; |
|
V |
– |
объём жидкости, м3. |
Плотность воды при различных температурах приведена в таблице 2. Плотности некоторых других жидкостей приведены в таблице 3.
Таблица 2 – Плотность ρ воды при различных температурах t
t, °С |
ρ, кг/м3 |
t, °С |
ρ, кг/м3 |
t, °С |
ρ, кг/м3 |
t, °С |
ρ, кг/м3 |
0 |
999,87 |
10 |
999,73 |
20 |
998,23 |
30 |
995,61 |
1 |
999,93 |
11 |
999,63 |
21 |
998,02 |
31 |
995,21 |
2 |
999,97 |
12 |
999,52 |
22 |
997,80 |
33 |
994,36 |
3 |
999,99 |
13 |
999,40 |
23 |
997,57 |
35 |
993,50 |
4 |
1000,00 |
14 |
999,27 |
24 |
997,32 |
40 |
991,18 |
5 |
999,99 |
15 |
999,13 |
25 |
997,07 |
50 |
988,04 |
6 |
999,97 |
16 |
998,97 |
26 |
996,81 |
60 |
983,18 |
7 |
999,93 |
17 |
998,80 |
27 |
996,52 |
70 |
977,71 |
8 |
999,88 |
18 |
998,62 |
28 |
996,22 |
80 |
972,69 |
9 |
999,81 |
19 |
998,43 |
29 |
995,92 |
90 |
965,34 |
Таблица 3 – Плотность ρ некоторых жидкостей при температуре t (значения плотности округлены)
Жидкость |
t, °С |
ρ, кг/м3 |
Жидкость |
t, °С |
ρ, кг/м3 |
Ацетон |
20 |
792 |
Молоко |
20 |
1030 |
Бензин |
20 |
680–720 |
Морская вода |
20 |
1030 |
Глицерин |
20 |
1260 |
Нефть |
20 |
810–850 |
Керосин |
20 |
820 |
Ртуть |
0 |
13 596 |
Кислота азотная |
20 |
1502 |
Спирт метиловый |
20 |
793 |
Кислота уксусная |
20 |
1049 |
Спирт этиловый |
20 |
789 |
Масло машинное |
20 |
900–920 |
Эфир |
0 |
736 |
Удельный вес жидкости – это отношение веса жидкости к её объёму:
(2)
где |
γ |
– |
удельный вес жидкости, Н/м3; |
|
G |
– |
вес жидкости, Н; |
|
V |
– |
объём жидкости, м3. |
|
M |
– |
масса жидкости, кг; |
|
g |
– |
ускорение свободного падения, равное 9,81 м/с2; |
|
ρ |
– |
плотность жидкости, кг/м3. |
Температурное расширение жидкости характеризуется температурным коэффициентом объёмного расширения, выражающим относительное изменение объёма жидкости при изменении температуры на один градус:
(3)
где |
βt |
– |
температурный коэффициент объёмного расширения жидкости, °С-1; |
|
ΔV |
– |
приращение начального объёма жидкости, м3, при нагревании жидкости на Δt °С; |
|
Δt |
– |
приращение температуры жидкости, °С; |
|
V1 |
– |
начальный объём жидкости, м3 (до нагревания, при температуре t1); |
|
V2 |
– |
конечный объём жидкости, м3 (в результате нагревания, при температуре t2); |
|
t1, t2 |
– |
начальная и конечная температуры, °С. |
Для воды справочные значения температурного коэффициента объёмного расширения приведены в таблице 4.
Таблица 4 – Значения температурного коэффициента объёмного расширения воды при различных температурах и давлениях
Давление, Па |
βt при температуре, °С |
||||
0–10 |
10–20 |
40–50 |
60–70 |
90–100 |
|
105 |
0,000014 |
0,000150 |
0,000422 |
0,000556 |
0,000719 |
107 |
0,000043 |
0,000165 |
0,000422 |
0,000548 |
0,000700 |
Сжимаемость жидкости характеризуется коэффициентом объёмного сжатия1, выражающим относительное изменение объёма жидкости при изменении давления на единицу:
(4)
где |
βV |
– |
коэффициент объёмного сжатия жидкости, Па-1; |
|
ΔV |
– |
уменьшение начального объёма жидкости, м3, при сжатии жидкости давлением; |
|
Δp |
– |
приращение давления, Па; |
|
V1 |
– |
начальный объём жидкости, м3 (до сжатия, при давлении p1, больший); |
|
V2 |
– |
конечный объём жидкости, м3 (в результате сжатия, при давлении p2, меньший); |
|
p1, p2 |
– |
начальное и конечное давления, Па. |
Объёмная упругость жидкости является свойством, противоположным сжимаемости и выражается модулем объёмной упругости – величиной, обратной коэффициенту объёмного сжатия:
(5)
где |
Eж |
– |
модуль объёмной упругости жидкости, Па; |
|
βV |
– |
коэффициент объёмного сжатия жидкости, Па-1. |
Различают адиабатический и изотермический модуль объёмной упругости. Первый несколько больше второго и проявляется при быстротечных процессах сжатия жидкости, например при гидравлическом ударе в трубах. В других случаях в расчёт принимают изотермический модуль объёмной упругости1. Величина модуля объёмной упругости, как адиабатического, так и изотермического, зависит от температуры и давления. Средние значения изотермического модуля объёмной упругости некоторых жидкостей приведены в таблице 5.
Таблица 5 – Средние значения изотермического модуля объёмной упругости Eж некоторых жидкостей
Жидкость |
Eж, МПа |
Жидкость |
Eж, МПа |
Бензин |
1305 |
Масло индустриальное |
1473 |
Вода |
2060 |
Масло турбинное |
1717 |
Глицерин |
4464 |
Ртуть |
32373 |
Керосин |
1275 |
Силиконовая жидкость |
1030 |
Масло касторовое |
1942 |
Спирт этиловый |
1275 |
Скорость распространения звука в жидкости зависит от модуля объёмной упругости и плотности жидкости:
(6)
где |
с |
– |
скорость распространения звука в жидкости, м/с; |
|
Eж |
– |
модуль объёмной упругости жидкости, Па; |
|
ρ |
– |
плотность жидкости, кг/м3. |
Вязкость жидкости – это свойство жидкости сопротивляться касательным силам, стремящимся сдвинуть одни частицы жидкости по отношению к другим. Вязкость проявляется только при движении реальной жидкости и порождает трение между соседними слоями жидкости (внутреннее трение). Идеальная жидкость, как указывалось выше, вязкостью не обладает. Различают динамическую вязкость μ – силу трения, приходящуюся на единицу площади соприкасающихся слоёв жидкости при градиенте скорости, равном единице, и кинематическую вязкость ν – отношение динамической вязкости к плотности жидкости.
И. Ньютон выдвинул гипотезу о том, что касательное напряжение, вызываемое внутренним трением в жидкости, и градиент скорости в направлении, перпендикулярном направлению сдвига жидкости, линейно зависимы1:
(7)
откуда
(8)
где |
μ |
– |
днамическая вязкость жидкости, Па·с; |
|
τ |
– |
касательное напряжение, вызываемое жидкостью, Па; |
|
|
– |
производная скорости в направлении, перпендикулярном направлению сдвига жидкости, то есть отношение приращения скорости dυ слоя жидкости к толщине этого слоя dn, с-1. |
При этом силу трения T, Н, между слоями жидкости можно найти как произведение касательного напряжения τ, Н/м2 и площади взаимодействия слоёв S, м2:
(9)
Жидкость, при движении подчиняющаяся закону вязкого течения Ньютона (6)2, называется ньютоновской жидкостью. Если жидкость не подчиняется этому закону, то её называют неньютоновской жидкостью. К неньютоновским жидкостям относятся растворы полимеров, твёрдые суспензии и большинство очень вязких жидкостей.
Кинематическая вязкость жидкости, согласно данному выше определению, рассчитывается по формуле:
(10)
где |
ν |
– |
кинематическая вязкость жидкости, м2/с; |
|
μ |
– |
динамическая вязкость жидкости, Па·с; |
|
ρ |
– |
плотность жидкости, кг/м3. |
Помимо используемых ныне в рамках системы СИ единиц измерения динамической и кинематической вязкости (Па·с и м2/с соответственно), ранее применялись и другие единицы, которые и сегодня встречаются в литературе, преимущественно справочной. Это пуаз (П) – единица измерения динамической вязкости, а также стокс (Ст) – единица измерения кинематической вязкости. Численно 1 П = 0,1 Па·с; 1 Ст = 1 см2/с.
Вязкость жидкости может характеризоваться текучестью: чем подвижнее жидкость, тем меньше её вязкость. По этому принципу работает вискозиметр Энглера (рисунок 1) – прибор для измерения вязкости.

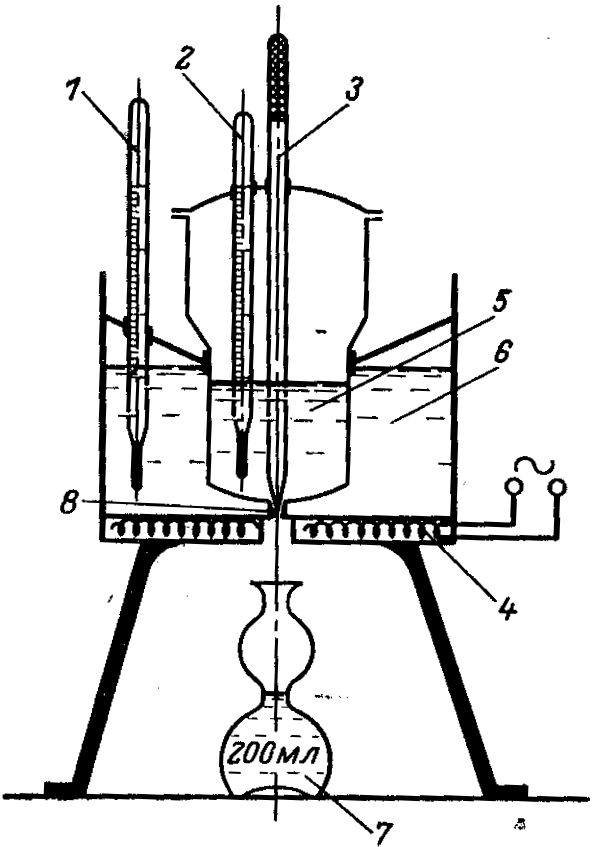

Рисунок 1
В сосуд 5 вискозиметра заливают 200 мл жидкости, для которой нужно определить вязкость. С помощью электрического нагревателя 4 на водяной бане 6 нагревают жидкость до 20 °С, температуру жидкости контролируют по термометрам 1 и 2. Затем, приподняв запорную иглу 3, отсчитывают время истечения исследуемой жидкости из отверстия 8 в ёмкость 7. Отношение времени истечения исследуемой жидкости ко времени истечения такого же количества воды характеризует вязкость жидкости в градусах Энглера E, °Е. Пересчёт из градусов Энглера E в кинематическую вязкость ν, м2/с, осуществляется по эмпирической формуле:
(11)
Вязкость зависит от давления и температуры. Кинематическая вязкость воды в зависимости от температуры t, °С при атмосферном давлении может быть вычислена по формуле
(12)
Капиллярное поднятие или опускание жидкости объясняется силой поверхностного натяжения. Влияние поверхностного натяжения обычно пренебрежимо мало, однако в узких трубках и сосудах не считаться с ним нельзя. Высота капиллярного поднятия жидкости определяется по формуле:
(13)
где |
h |
– |
высота капиллярного поднятия жидкости, м; |
|
σ |
– |
коэффициент поверхностного натяжения, Н/м (для воды при 20 °С σ = 0,0726 Н/м); |
|
ρ |
– |
плотность жидкости, кг/м3; |
|
g |
– |
ускорение свободного падения, равное 9,81 м/с2; |
|
r |
– |
радиус капилляра, м. |
Значения коэффициента поверхностного натяжения некоторых жидкостей приведены в таблице 6
Таблица 6 – Значения коэффициента поверхностного натяжения σ некоторых жидкостей (приведены с округлением)
Жидкость |
Температура t, °С |
Коэффициент поверхностного натяжения σ, Н/м |
Вода |
10 |
0,0742 |
30 |
0,0712 |
|
40 |
0,0696 |
|
60 |
0,0662 |
|
Бензин |
20 |
0,0210 |
Керосин |
20 |
0,0240 |
Молоко |
20 |
0,0460 |
Нефть |
20 |
0,0300 |
Ртуть |
20 |
0,4720 |
Спирт этиловый |
20 |
0,0220 |
Помимо рассмотренных, к физическим свойствам жидкости также могут быть отнесены: смазывающая способность, вспениваемость, эмульгируемость и стойкость к воспламенению.
Задачи
1. Резервуар (сосуд) вместимостью V целиком заполнен жидкостью массой М. Определить плотность ρ, удельный вес γ и род жидкости, находящейся в резервуаре (сосуде).
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
V, л |
120 |
30 |
250 |
5 |
10 |
80 |
300 |
150 |
42 |
70 |
M, кг |
98,4 |
31,47 |
257,5 |
67,98 |
7,92 |
82,4 |
243 |
135 |
28,56 |
105,14 |
2. Определить приращение объёма ΔV при нагревании объёма V1 воды в открытом резервуаре от температуры t1 до температуры t2. Температурный коэффициент объёмного расширения воды при этих условиях равен βt.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
V1, л |
8000 |
15000 |
10000 |
25000 |
37000 |
64000 |
50000 |
87000 |
13000 |
41000 |
t1, °С |
10 |
40 |
3 |
90 |
60 |
10 |
40 |
1 |
90 |
60 |
t2, °С |
20 |
48 |
10 |
99 |
70 |
15 |
50 |
10 |
100 |
75 |
βt, °С-1 |
0,000150 |
0,000422 |
0,000014 |
0,000719 |
0,000556 |
0,000150 |
0,000422 |
0,000014 |
0,000719 |
0,000556 |
3. Круглоцилиндрический открытый сосуд диаметром d и высотой H заполнен водой с температурой t1 до уровня h от дна. Удержится ли вся вода в сосуде, если её нагреть до температуры t2? Тепловым расширением материала сосуда пренебречь, средние значения температурного коэффициента объёмного расширения воды βt в диапазоне заданных температур известны.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
d, см |
10 |
45 |
20 |
50 |
25 |
15 |
35 |
55 |
40 |
30 |
Н, см |
20 |
45 |
25 |
60 |
50 |
35 |
45 |
55 |
60 |
50 |
h, см |
18 |
30 |
24 |
50 |
42 |
20 |
40 |
30 |
54 |
29 |
t1, °С |
30 |
10 |
3 |
20 |
15 |
5 |
70 |
20 |
25 |
1 |
t2, °С |
50 |
90 |
10 |
80 |
65 |
70 |
95 |
85 |
55 |
100 |
βt, °С-1 |
0,000286 |
0,000372 |
0,000014 |
0,000462 |
0,000376 |
0,000286 |
0,000638 |
0,000462 |
0,000462 |
0,000372 |
4. Какое внешнее давление нужно приложить для уменьшения объёма заданной жидкости на 1 %? Расчётное значение модуля объёмной упругости равно Eж.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Жидкость |
Бензин |
Керосин |
Масло касторовое |
Спирт этиловый |
Ртуть |
Масло индустриаль-ное |
Глицерин |
Масло турбинное |
Вода |
Силиконовая жидкость |
Eж, МПа |
1305 |
1275 |
1942 |
1275 |
32373 |
1473 |
4464 |
1717 |
2060 |
1030 |
5. Определить значение кинематической ν и динамической μ вязкости воды при температуре t (плотность воды при этой температуре равна ρ).
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
t, °C |
40 |
4 |
70 |
15 |
60 |
90 |
21 |
34 |
28 |
80 |
ρ, кг/м3 |
991,18 |
1000 |
977,71 |
999,13 |
983,18 |
965,34 |
998,02 |
993,94 |
996,22 |
972,69 |
6. На сколько изменится скорость звука в воде при нагревании её от температуры t1 до температуры t2? Значения плотности ρ жидкости при этих температурах принять по таблице 2.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
t1, °C |
4 |
5 |
30 |
15 |
10 |
3 |
18 |
6 |
25 |
17 |
t2, °C |
40 |
60 |
40 |
70 |
15 |
37 |
25 |
80 |
50 |
90 |
7. Вязкость жидкости, определённая по вискозиметру Энглера, составляет E. Определить кинематическую вязкость этой жидкости.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
E, °Е |
2,1 |
8,5 |
1,2 |
4,3 |
3,7 |
6,4 |
7,7 |
5,6 |
2,9 |
1,5 |
8. Определить касательное напряжение в слое воды толщиной dn при температуре t (которой соответствует плотность воды ρ) и разности скоростей на границе слоя dυ.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
dn, мм |
0,12 |
0,14 |
0,16 |
0,18 |
0,20 |
0,24 |
0,26 |
0,28 |
0,30 |
0,32 |
dυ, ×10-6 м/с |
2,4 |
2,8 |
3,2 |
2,6 |
4,0 |
4,8 |
5,2 |
5,6 |
6 |
6,4 |
t, °С |
40 |
4 |
70 |
15 |
60 |
90 |
21 |
34 |
28 |
80 |
ρ, кг/м3 |
991,18 |
1000 |
977,71 |
999,13 |
983,18 |
965,34 |
998,02 |
993,94 |
996,22 |
972,69 |
9. Определить высоту h капиллярного поднятия жидкости с плотностью ρ и коэффициентом поверхностного натяжения σ в пьезометрической стеклянной трубке диаметром d.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
ρ, кг/м3 |
680 |
1030 |
999 |
840 |
820 |
991 |
135457 |
983 |
789 |
996 |
σ, Н/м |
0,0210 |
0,0460 |
0,0742 |
0,0300 |
0,0240 |
0,0696 |
0,4720 |
0,0662 |
0,0220 |
0,0712 |
d, мм |
7 |
4 |
9 |
8 |
3 |
10 |
6 |
11 |
12 |
5 |

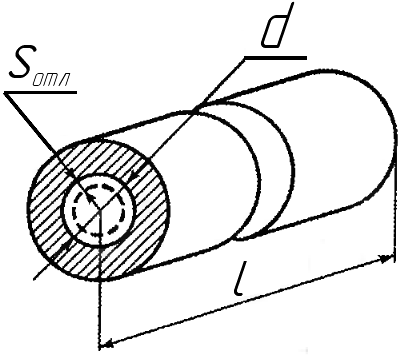

10*. Определить степень зарастания водовода и среднюю толщину слоя отложений sотл, равномерно распределённого на его внутренней поверхности (рисунок 2), если при выпуске воды объёмом ΔV = 0,05 м3 давление в водоводе падает на величину Δp = 106 Па. Исходный внутренний диаметр водовода (без отложений) d = 0,3 м, длина водовода ℓ = 2000 м.
Рисунок 2
* Задача повышенной сложности для совместного решения, без разделения на варианты.
