Выбор расположения и способов установки светильников

От расположения светильников зависят экономичность, качество освещения и удобство эксплуатации осветительных установок. Основные схемы размещения осветительных установок для общего равномерного освещения показаны на рис. 1.

Рис. 1. Схемы размещения осветительных приборов для общего равномерного освещения: а – лампы накаливания размещены по вершинам квадратных полей; б – то же, в шахматном порядке по вершинам квадратных, но диагонально расположенных полей; в – люминесцентные лампы, расположены параллельно стене с окнами (длинной стене узкого помещения)

Для различных типов светильников, выбор которых производится с учетом взрыво- и пожароопасности и загрязненности воздушной среды, светотехнический расчет должен определить их расположение, обеспечивающее требуемую освещенность рабочей поверхности при минимуме светового потока источников света и годовых эксплуатационных затрат. Эти характеристики зависят от отношения расстояния l между светильниками к расчетной высоте подвески h_с над рабочей поверхностью.

В зависимости от типа светильника отношение l/h_с принимают равным 1,4 – для светопоказателя (отношения расстояния между светильниками или рядами светильников к высоте подвески светильника над рабочей поверхностью). В соответствии с ГОСТ 17677–82 рекомендуется принимать для различных типовых кривых силы света светильников следующие значения λ (табл. 3).

Таблица 3

Зависимость  от различных кривых силы света светильников

Типовая кривая силы света	Энергетически выгодное λс	Экономически выгодное λэ	Коэффициент т
Концентрированная	0,6	0,6	10
Глубокая	0,9	1,0	4
Косинусная	1,4	1,6	1
Полуширокая	1,6	1,8	1,6

Значения наивыгоднейшей высоты подвески светильника определяются по формуле

,

где d – размер освещаемой поверхности от источника света.

Расстояние от крайних светильников до стены рекомендуется выбирать равным b =(0,3÷0,5)l, при этом 0,5 принимается при наличии у стены проходов.

Устройство и принцип работы установки

Лабораторная установка состоит из макета производственного помещения, оборудованного различными источниками искусственного освещения, и пульсметра-люксметра для измерения значений освещенности и коэффициента её пульсаций. Макет и пульсметр-люксметр устанавливаются на стол лабораторный.

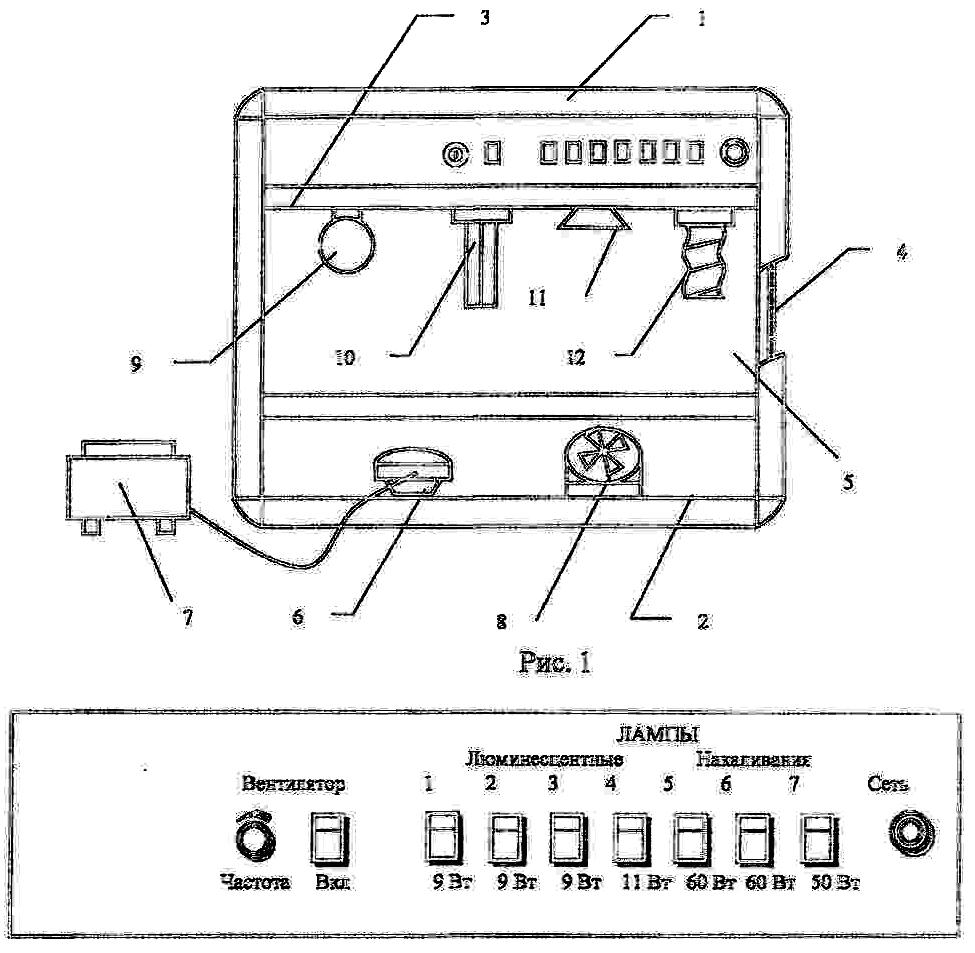

Внешний вид макета представлен на рис. 1 . Макет имеет каркас 1 из алюминиевого профиля, пол 2, потолок 3, боковые стенки 4, заднюю стенку и переднюю стенку 5. На заднюю и боковые стенки внутри макета помеще­ния могут устанавливаться накладки темного цвета, которые фиксируются с помощью магнитных защелок.

Передняя стенка 5 выполнена из прозрачного тонированного стекла.

В передней нижней части каркаса 1 предусмотрен проем для установки накладок и измерительной головки 6 пульсметра-люксметра 7 внутрь каркаса.

На полу 2 размещен вентилятор 8 для наблюдения стробоскопического эффекта и охлаждения ламп в процессе работы.

На потолке 3 размещены 7 патронов, в которых установлены две лампы накаливания 9, три люминесцентные лампы 10 типа КЛ9, галогенная лампа 11 и люминесцентная лампа 12 типа СКЛЭН с высокочастотным преобразователем. Вертикальная проекция ламп отмечена на полу 2 цифрами, соответст­вующими номерам ламп на лицевой панели макета. Лампы защищены от по­вреждений двумя шнурами, натянутыми между передней и задней стенками.

Рис. 2. Лабораторная установка “Эффективность и качество освещения БЖ1М”

На передней панели каркаса (рис.2) расположены органы управления и контроля, в том числе:

• лампа индикации включения напряжения сети;

• переключатель для включения вентилятора;

• ручка регулирования частоты вращения вентилятора;

• переключатели (1-7) для включения ламп.

Электропитание ламп накаливания и люминесцентных ламп осуществляется от разных фаз. Схема позволяет включать отдельно каждую лампу с помощью соответствующих переключателей, расположенных на передней панели каркаса (рис.2).

На задней панели каркаса расположен автомат защиты сети и сдвоенная розетка с напряжением 220 В для подключения измерительных приборов.

Включение электропитания установки производится автоматом защиты, находящимся на задней панели каркаса, и регистрируется сигнальной лампой, расположенной на передней панели каркаса.

Включение вентилятора и регулировка частоты его вращения - соответствующим переключателем и ручкой, расположенными на передней панели каркаса.

Электропитание ламп накаливания и люминесцентных ламп осуще­ствляется от разных фаз. Схема позволяет включать отдельно каждую лампу с помощью соответствующих переключателей, С помощью сдви­га фаз достигается уменьшение коэффициента пульсации освещенности.

Принцип работы установки состоит в создании внутри модели производственного помещения различных уровней освещенностей в зависимости от отражательной способности стен и от типов применяемых ламп, а также в получении стробоскопического эффекта и его изучении.
