Содержание:
Введение……………………………………………………………..…….стр.3
Структура предприятия…………………………………………….… стр.4
Краткая характеристика объекта…………………………………….. стр.6
Технико-экономические показатели………………………………..…стр.7
Основные конструктивные решения ……………………………….... стр.8
4.1 ОРУ 110кВ……………………………………………………….….. стр.8
4.2 Кабельные конструкции ……………………………………………. стр.9
4.3 ОПУ………………………………………………………………..… стр.9
4.4 Собственные нужды……………………………………….………. стр.10
4.5 Требования к конструкции ЗУ ПС, прокладке и типам контрольных кабелей…………………………………………………………………. стр.11
4.6 Изоляция, защита от перенапряжений, заземление ……………. стр.12
4.7 Решения по компенсации реактивной мощности………………. стр.13
5. Релейная защита и автоматика……………...………………………….. стр.15
5.1 Общие требования………………………………………………..….стр.15
5.2 Управление, сигнализация, измерения ……………………………стр.20
6. Автоматизированная система управления электроснабжением ………стр.23
7. Охранно-пожарная сигнализация …………………………………….…стр.28
7.1 Общая часть ………………………………………………….……..стр.28
7.2 Автоматическая установка пожарной сигнализации……………стр.31
7.3 Автоматическая установка охранной сигнализации …………….стр.32
7.4 Система оповещения и управления эвакуацией ………………….стр.33
8 Охрана труда и техника безопасности ………………………….………стр.34
9. Профессиональный и квалификационный состав персонала………...стр.36
10. Техническое обслуживание ………………………………………….….стр.37
Заключение…………………………………………………………………… стр.38
Список литературы………………………………………………………...… стр.39
ВВЕДЕНИЕ
Преддипломная практика является важным звеном в подготовке студентов к практической деятельности.
Цель практики – углубление и закрепление теоретических знаний, полученных студентами при изучении всего курса обучения;
Задачи практики:
- знакомство с новыми техническими разработками, внедрёнными на предприятии;
- знакомство с рационализаторскими предложениями работников предприятия и отрасли, улучшающими работу оборудования, технологией производства, техникой безопасности и охраной окружающей среды;
- знакомство с деятельностью ИТР предприятия;
- сбор материала для дипломного проектирования по всем разделам дипломного проекта.
Структура предприятия.
Сургутские электрические сети были созданы в 1970 г. и в настоящее время включают в себя четыре района электрических сетей. В зоне их обслуживания находится территория площадью 74 тыс. км2. В состав СурЭС входят подстанции (ПС) 500 кВ, 220 кВ, 110 кВ, линии электропередач 0,4-500 кВ. Данные сети являются одним из крупных сетевых предприятий ОАО «Тюменьэнерго» и РАО «ЕЭС России» и характеризуются большим объемом транзита. Основными потребителями электроэнергии СурЭС являются объекты нефтяной и газовой добычи, население городов и поселков.
Филиал ОАО «Тюменьэнерго» - «Сургутские электрические сети» выполняет эксплуатационный надзор за состоянием оборудования и сооружений электрических сетей, производит их ремонт, испытания и проводит необходимые технические мероприятия, обеспечивающие бесперебойное, надежное и экономичное электроснабжение потребителей.
Исходя из анализа состава сотрудников можно сказать что производственная структура филиала ОАО «Тюменьэнерго» - «Сургутские электрические сети» строится по территориальной системе.
При территориальной системе все элементы сетевого хозяйства предприятия (воздушные и кабельные линии, подстанции, линии связи), находящиеся на определенной территории, передаются сетевым районам, которые организуют обслуживание оборудования и несут ответственность за его техническую эксплуатацию.
Территориальная система применяется в том случае, если предприятие имеет достаточно крупные сосредоточения подстанций и линий передачи, удаленные на 50 км и более от центра предприятия. Численный состав производственных служб при этой системе сокращается до минимума.

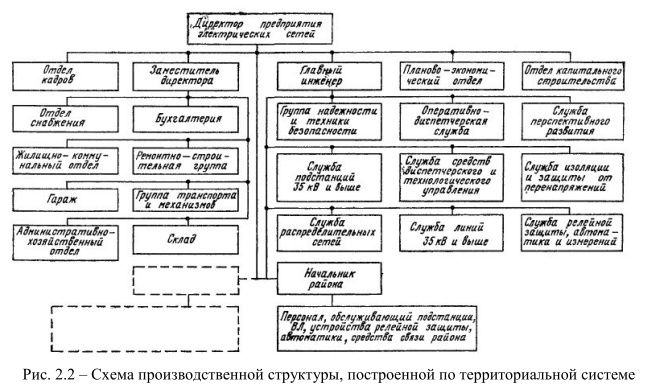

Пример схемы производственной структуры, построенной по территориальной системе представлен на рис. 2.2.
Краткая характеристика объекта.
Основным назначением ПС 110/35/6 кВ «Агат» является обеспечение электроснабжения потребителя по стороне 6 кВ и отпуск электроэнергии по стороне 35, 110 кВ.
Граница эксплуатационной ответственности и балансовой принадлежности по стороне 6 кВ проходит на аппаратных зажимах со стороны потребителя разъединителя 6 кВ.
Граница эксплуатационной ответственности и балансовой принадлежности по стороне 35 кВ проходит на аппаратных зажимах со стороны потребителя разъединителя 35 кВ.
Оперативное обслуживание подстанции выполняется ОВБ Сургутского РЭС. Ремонтное и техническое обслуживание осуществляет подрядная организация, выбранная на конкурсной основе и имеющая ремонтную базу в Сургутском энергорайоне.
ПС «Агат»и заход ВЛ-110 кВ располагается в 60км от г.Сургута, на Быстринском месторождении нефти и газа. Площадь, занимаемая подстанцией, составляет 0,31 га, заход ВЛ-110кВ имеет протяженность 1071,68м.
Рельеф местности равнинный. Отметки земли на площадке изменяются в пределах 99,74-100,09м, в условной системе высот.
Технико-экономические показатели
Основные конструктивные решения
ОРУ 110кВ
Распределительное устройство 110 кВ, в соответствии с техническим заданием на разработку рабочего проекта по объекту «Расширение ОРУ-110 кВ ПС-110 кВ «Агат» с заходами ВЛ-110 кВ» выполнено блочно-модульным типа ПРБМ «Исеть» по схеме 110-5Н - «Мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий». В состав ПРБМ «Исеть» входят: металлоконструкции для установки оборудования (силовое оборудование заказывается отдельно), ошиновка, кабельные конструкции, элементы заземления, натяжная и контактная арматура.
Компоновка оборудования предусматривает возможность поэтапного развития подстанции с учетом удобства захода проектируемых ВЛ 110 кВ.
Основными металлоконструкциями являются металлоконструкции блоков ПРБМ «Исеть», порталы 110кВ.
Для всех металлоконструкций ОРУ и подстанции предусматривается защита от коррозии методом горячего цинкования.
Ошиновка шин 110кВ выполняется трубами. В конструкции ошиновки предусмотрены узлы для компенсации температурных расширений и неточности выполнения фундаментов.
Конструкция узлов крепления жёстких шин обеспечивает компенсацию температурных изменений длины, возникающих вследствие деформации грунта, смещения блоков в процессе эксплуатации.
Гибкая ошиновка применяется для связи оборудования в ячейках, выполнения коротких перемычек, отпаек и присоединения вводов трансформаторов. Для присоединения ПРБМ «Исеть» к ВЛ 110кВ и к силовым трансформаторам на подстанции устанавливаются порталы 110кВ.
Внутриплощадочные автодороги проектируются шириной 4,0 м.
Кабельные конструкции
Прокладка контрольных и низковольтных силовых кабелей по территории подстанции, в соответствии УРФИ.110.01 ТИ технической информации на ПРБМ «Исеть» 110 кВ, осуществляется в подвесных металлических и в наземных железобетонных кабельных лотках.
Кабели вторичных цепей от оборудования к шкафам вторичной коммутации укладываются в металлические оцинкованные лотки. Лотки крепятся к стойкам блоков на высоте 2 м от уровня планировки. Разделение силовых и контрольных кабелей выполнено в два уровня для уменьшения наводок в контрольных кабелях. Для перехода кабелей из подвесных лотков в наземные лотки, по которым выполняется прокладка их до щитов управления, предусмотрены глухие спуски с лёгкосъёмной крышкой.
Антикоррозийное покрытие всех элементов кабельных конструкций выполнено методом горячей оцинковки.
Шкафы вторичной коммутации (ШВК) поставляются комплектно с ПРБМ «Исеть».
Для коммутации и соединения вторичных цепей применяются следующие типы шкафов: ШЗН, ШЗВ, ШОВ. Назначение каждого отдельного шкафа подробно описано в документации на ПРБМ «Исеть».
ОПУ
ОПУ предназначено для размещения в нём панелей управления, защиты и автоматики, панелей собственных нужд переменного тока, выпрямительных устройств, щитков освещения, отопления, подогрева, а также места нахождения оперативного и дежурного персонала при выписке нарядов на производство текущих и планово-предупредительных ремонтов. В ОПУ должны храниться инвентарь и инструмент.
Здание ОПУ выполнено одноэтажным блочно-модульным в габаритах: 9000х13500х3150 (ширина х длинна х высота).
На подстанция здание доставляется отдельными транспортабельными блоками заводской готовности размером 2250х13500х3150, которые монтируются между собой на месте.
Прокладка контрольных и низковольтных силовых кабелей в ОПУ осуществляется в кабельных лотках, которые выполнены в полу ОПУ.
Панели релейной защиты и автоматики, шкаф оперативного тока (ШОТЭ) устанавливаются в помещении релейных панелей.
Для размещения аппаратуры связи и шкафов щита собственных нужд предусматриваются отдельные помещения.
Прокладка контрольных и низковольтных силовых кабелей в ОПУ осуществляется в кабельных каналах.
Собственные нужды
Приёмниками собственных нужд являются оперативные цепи, электродвигатели систем охлаждения трансформаторов, освещение, электроотопление помещений, электроподогрев коммутационной аппаратуры высокого напряжения и шкафов, установленных на открытом воздухе, двигатели заводки приводов выключателей 110 кВ, разъединителей 110 кВ, связь и сигнализация и т.д.
В качестве источника собственных нужд подстанции используются щит собственных нужд (ЩСН), производства ООО НПП «ЭКРА», который устанавливается в ОПУ, в отдельном помещении.
Щит собственных нужд состоит из:
1. Шкафа ввода и секционирования, с вводными автоматическими выключателями Schneider Electric, Compact NS400, с моторными редукторами, c электронными расцепителями STR53UE, Iн.р.=400А и секционным автоматическим выключателем Schneider Electric, Compact NS400, с моторным редуктором, c электронным расцепителем STR53UE, Iн.р.=400А;
2. 2-х шкафов, отходящих линий, с автоматическими выключателями Schneider Electric.
Требования к конструкции ЗУ ПС, прокладке и типам контрольных кабелей
Монтаж заземления и вторичных цепей электроустановок (цепи управления, контроля, сигнализации, автоматики и релейной защиты) должен выполняться в соответствии с требованиями ПУЭ, гл. 1.7.109-120; РД 34.20.116-93, п. 4.3; РД 34.35.310-97.
В одном контрольном кабеле не допускается объединение цепей различных классов по уровню испытательного напряжения измерительных цепей трансформаторов тока и напряжения, цепей управления с цепями измерения и сигнализации, цепей управления, измерения и сигнализации с силовыми цепями переменного тока 0,4/0,23 кВ.
Силовые кабели и вторичные кабели с цепями управления, измерения и сигнализации рекомендуется прокладывать по разным трассам. При прокладке их по одной трассе расстояние между ними в свету должны быть не менее:
0,45 м - для кабелей с цепями 220 В;
0,60 м - для кабелей с цепями 380 В;
1,20 м - для кабелей 6-10 кВ.
Трассы кабелей с цепями управления, измерения и сигнализации должны прокладываться на расстоянии не менее 10 метров в свету от основания фундаментов с ОПН и молниеотводами. Допускается в стесненных условиях уменьшать это расстояние до 5 м, но при этом между фундаментом (стойкой) и кабелями должен прокладываться дополнительный продольный заземлитель длиной не менее 15 метров на расстоянии 0,5 метра от кабельной трассы. Этот продольный заземлитель должен располагаться симметрично относительно фундамента (стойки) и соединяться с заземляющим устройством по концам и в точках пересечения с другими горизонтальными заземлителями.
Металлические оболочки и броня кабелей цепей управления, измерения и сигнализации должны заземляться в ОРУ и в ОПУ. При этом присоединение металлических оболочек и броневого покрытия к заземляющему устройству должно выполняться в месте их ввода в здание ОПУ, а также в местах концевой разделки кабелей. Экраны типа фольги заземляются только в местах концевой разделки кабелей.
Способы прокладки кабелей, заземление брони и кабельных экранов, дополнительное заземляющее устройство выполнены в соответствии с РД 34.20.116-93.
Изоляция, защита от перенапряжений, заземление
Изоляция вновь устанавливаемого оборудования с учетом опыта эксплуатации существующей подстанции и на основании ГОСТ 9920-89 принимается с эффективной длиной пути утечки 2,5 см/кВ.
Защита площадки подстанции от прямых ударов молнии осуществляется тремя молниеприёмниками М1, М2, М4 высотой 29,7м; 28,7м; 34,5м соответственно.
Молниеприемники выполнены на концевых опорах ВЛ-110 и 35 кВ путем установки на оголовники опор вертикальных молниеотводных стержней.
Каждая опора присоединяется к заземляющему устройству подстанции двумя заземляющими проводниками с установкой вертикальных электродов в месте подключения.
Расчет выполняется в соответствии с методикой МЭК 62305-2 «Молниезащита» (International Standard IEC 62305 Protection Against Lightning), что допускается СО-153-34.21.122-2003.
Для приведения заземлителя подстанции в соответствие требованиям ПУЭ и обеспечения благоприятной ЭМО заземляющее устройство выполняется заново на ОРУ-110 и ОРУ-35 кВ согласно плану заземления в 09.08/86.003-ЭГ. Существующий заземлитель демонтируется.
Вблизи фундаментов действующего оборудования 35 кВ закладку новых электродов выполнять вручную без применения землеройной техники.
По углам контура для уменьшения сопротивления растеканию применяются глубинные вертикальные сборные заземлители из омедненной стали диаметром 17,2 мм, длинной 30 м. (4 шт.)
Для расчета контура заземления подстанции в программе «ОРУ-М» (разработка РАО «ЕЭС России», Московский энергетический институт (ТУ), ООО «НПФ ЭЛНАП») была создана модель ЗУ подстанции, в которой были заданы: горизонтальные и вертикальные заземлители, вертикальные глубинные заземлители, порталы, молниеприёмники, фундаменты зданий, устройства выравнивания потенциалов внутри зданий ОПУ.
Расчет ЗУ в программе ОРУ-М при коротком замыкании на сторонах 110, 35 и 6 кВ в зимний период с учетом промерзания и увеличения удельного сопротивления грунта показал, что динамическое сопротивление растекания ЗУ ПС составит 0,45 Ом, что не превышает 0,5 Ом, нормированных ПУЭ. При расчетах не учитывалось наличие тросовых молниеотводов ВЛ, проводных коммуникаций, что позволяет сделать вывод о том, что реально сопротивление растеканию с учетом естественных заземлителей будет ниже рассчитанного.
Решения по компенсации реактивной мощности
Характер нагрузки, получающей питание от ПС 110/35/6 кВ «Агат» - промышленный.
В соответствии с приложением к «Порядку расчета значений соотношения потребления активной и реактивной мощности для отдельных энергопринимающих устройств (групп энергопринимающих устройств) потребителей электрической энергии, применяемых для определения обязательств сторон в договорах об оказании услуг по передаче электрической энергии (договоры электроснабжения)», утвержденному Приказом Министерствапромышленности и энергетики РФ от 22.02.2007 года №49, для ПС предельное значение коэффициента реактивной мощности устанавливается равным 0,5.
Для потребителей электроэнергии, присоединяемым к шинам 6 и 35 кВ, также в соответствии с вышеуказанным порядком, утвержденным Приказом Министерства промышленности и энергетики РФ от 22.02.2007 года №49, предельное значение коэффициента реактивной мощности устанавливается равным 0,4.
В соответствии с требованиями технических условий филиала ОАО «ФСК ЕЭС» - МЭС Западной Сибири соотношения потребления активной и реактивной мощности составляет не более 0,2 ( tgφ≤0,2).
Для потребителей электроэнергии, присоединяемым к шинам 35 и 6 кВ ПС «Агат» необходимо указывать требование о компенсации реактивной мощности до величины установленной требованиями технических условий филиала ОАО «ФСК ЕЭС» - МЭС Западной Сибири, а именно 0,2. Выполнение конечным потребителем требований по компенсации реактивной мощности с доведением коэффициента реактивной мощности до величины указанной в технических условиях исключает необходимость компенсации реактивной мощности на шинах ПС «Агат».
