4. Расчет глубины неровностей
При цилиндрическом фрезеровании основным видом неровностей, образующихся на обработанной поверхности, является кинематическая волнистость. Каждый зуб фрезы оставляет на обработанной поверхности волну. Гребешки волн образуются при пересечении траекторий двух смежных зубьев фрезы радиусом R (рис. 1).
Из треугольника ОВС следует
;
|

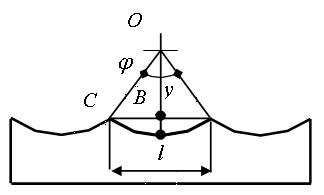

Рис. 1. Схема к расчету глубины волны
|
;
.
Отсюда
,
(1)
где у – глубина волны, мм;
l – длина волны, мм;
R – радиус режущей кромки лезвия цилиндрической фрезы, мм.
В производственной деятельности длину волны измеряют на обработанной детали и вычисляют шероховатость по формуле (1).
В проектных работах за длину волны принимают величину подачи за один оборот фрезы, т.е. l = Sо= SzZ. Предельно допустимая длина волны в зависимости от шероховатости обработанной поверхности принимается по табл. 2.
Еще в исследовательских работах Ф.М. Манжоса было доказано, что шероховатость фрезерованной поверхности зависит от точности расположения режущих кромок относительно окружности резания, однако только в последние годы автору данной статьи удалось разработать методику расчета шероховатости в зависимости от точности подготовки фрезы.
Таблица 2
Предельно допустимая длина волн на обработанной
поверхности при продольном цилиндрическом фрезеровании
Высота неровностей Rm max, мкм |
Длины волн l, мм, при диаметре окружности резания D, мм |
|||||||
60 |
80 |
100 |
120 |
140 |
160 |
180 |
200 |
|
12,5 25 50 100 200 |
2,0 2,8 4,0 5,2 7,2 |
2,4 3,3 4,7 6,0 8,5 |
2,7 3,7 5,2 6,7 9,5 |
2,9 4,0 5,6 7,3 10,3 |
3,2 4,3 6,2 7,9 11,0 |
3,4 4,7 6,6 8,5 12,0 |
3,6 4,9 7,0 9,0 12,6 |
3,8 5,2 7,4 9,5 13,6 |
Контрольные вопросы и задания
1. Дайте определение шероховатости по ГОСТ 7016-82.
2. Как определить шероховатость пиломатериалов?
3. Длина волны на фрезерованной поверхности равна 12 мм, диаметр фрезы 140 мм, определите глубину неровностей поверхности.
