Типизация и унификация в строительстве
В замещении ручного, далекого от понятий индустриализации, построечного выполнения изделий и зданий, пришедшего к нам из дореволюционной Руси в СССР был освоен метод индустриального строительства. Для этого были все предпосылки: развитие технического прогресса, послевоенная разруха, идеологический фактор. Массовое изготовление конструкций и деталей из сборного железобетона позволило осуществить коренные преобразования в строительном производстве, сократить сроки строительства и превратить его в значительной степени в механизированный процесс монтажа зданий и сооружений из крупноразмерных сборных элементов заводского изготовления.
Индустриализация – превращение строительства в поточно-механизированный процесс.
Рисунки – как строили на Руси ….. а
б
в г
(еще лучше механизированную стройплощадку привести в пример)

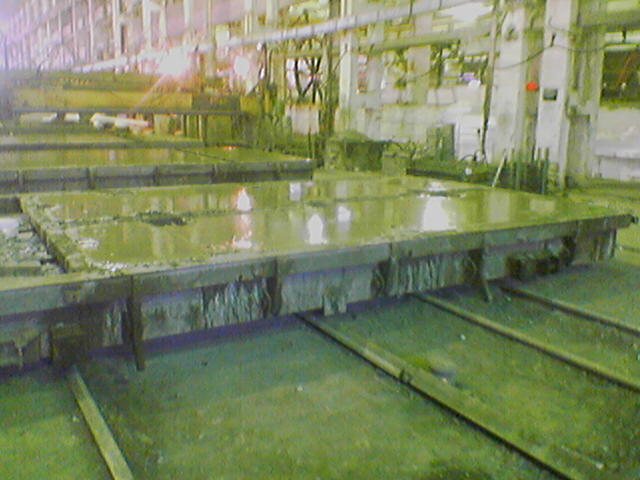

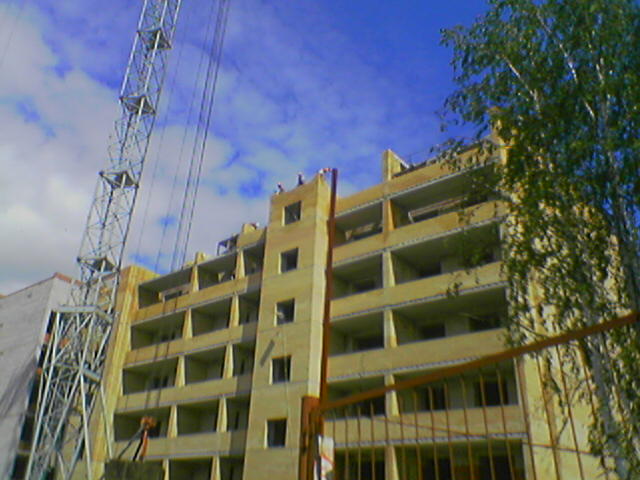

Рис. 1 Примеры индустриализации строительного процесса
Индустриализация может осуществляться двумя путями. Первый – перенесение максимального объема производственных операций в заводские условия и сборка здания на месте с минимальными затратами. Второй – сохранение возможно разумного большинства производственных операций на строительной площадке со снижением их трудоемкости за счет максимального механизирования (скользящие опалубки, несъемные опалубки, бетононасосы и т.д.)
Развитие строительства в СССР пошло по первому варианту. Была создана сложная сеть производственных предприятий по всей стране и налажена система доставки строительных изделий и конструкций. После распада союза начались сложные времена, в том числе и для строительной отрасли. Заводы частично или полностью закрылись, так как экономически не обосновано и не целесообразно было возить строительные изделия и конструкции в другие регионы. Начался новый этап построения производственных отношений. Опыт западных стран доказал высокую эффективность и целесообразность использования их варианта индустриализации.
На сегодняшний день Россия активно использует этот опыт строительства западных стран, адаптируя его к нашей действительности. Постепенно, но уверенно в нашей стране вырабатывается новый путь развития индустриализации – максимально возможная механизация строительного процесса на строительной площадке с одновременным максимально возможным использованием заводских изделий и конструкций.
В связи со сложившейся ситуацией на сегодняшний день понятия стандартизация и унификация несколько снизили свою актуальность.
Строительство зданий и сооружений осуществляется по индивидуальным или типовым проектам
Сканировать СП 31-107-2004 рис 22
Индивидуальные проекты предназначены для разового использования. По таким проектам строят, как правило, уникальные сооружения (телевизионные башни, музеи, спортивные сооружения и т.п.) или индивидуальные жилые дома.
Типовые проекты служат для многократного применения.
Типовое проектирование – это система разработки строительных проектов, основанная на типизации зданий или их фрагментов с целью многократного повторения в строительстве.
Основами типовых проектов жилых зданий являются - квартирный метод компоновки здания или блок - секционный метод.
По типовым проектам возводят большинство жилых домов, школ, общежитий, промышленных и сельскохозяйственных зданий. Многоразовое применение типовых проектов позволяет сократить трудоемкость, стоимость и сроки проектирования, так как в этом случае работа проектировщиков сводится в основном к привязке типового проекта к конкретному участку строительства. Срок действия типовых проектов 8-10лет. Такой срок обусловлен изменениями понятий о комфортности, что влечет необходимость изменения норм проектирования.
Привести примеры развития понятий о разных нормах - послевоенные нормы и т.д.
Примеры типовых решений:

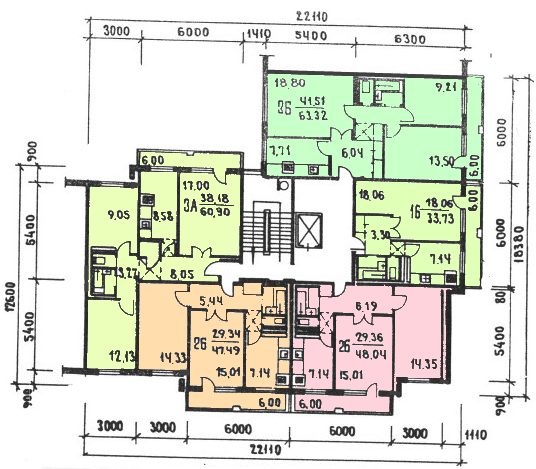

Рис…. Пример типовой поворотной под 900 блок-секции

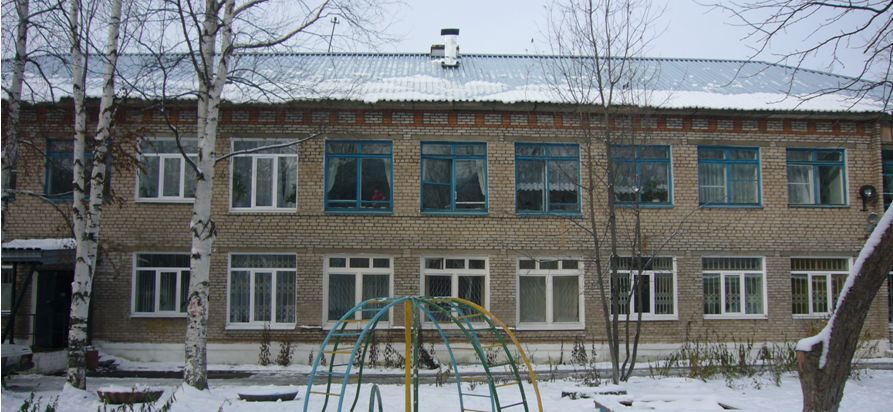

Общеобразовательная школа в г.Перми – возведена по типовому проекту (такому-то)

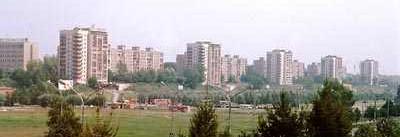

Пример типовой застройки района

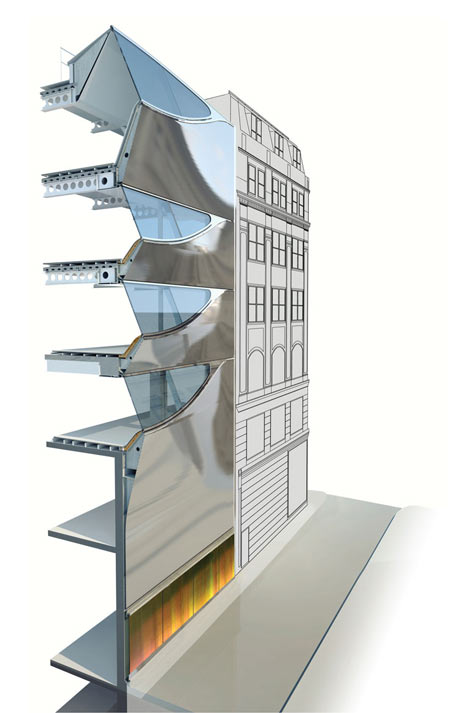

Здание, построенное по индивидуальному проекту в стиле хай-тек
Пример совмещения зданий, возведенных по индивидуальным проектам в разное время
Важное техническое и экономическое значение при массовом производстве сборных элементов имеет известная однотипность (ограниченная номенклатура) выпускаемых изделий. Это достигается их унификацией, типизацией и стандартизацией.
Техническое направление в проектировании и строительстве, позволяющее многократно применять наиболее рациональные и экономичные объемно-планировочные и конструктивные решения зданий и сооружений, называют типизацией.
Типовыми деталями и конструкциями называются такие, которые имеют наиболее рациональные решения для данного периода времени.
Рациональные решения отбирались исходя из следующих понятий:
- конструкции должны быть взаимозаменяемыми,
- универсальными,
- удовлетворять требованиям ГОСТ (т.е. должны быть стандартными).
Взаимозаменяемость – возможность замены конструкций зданий без изменения общего конструктивного решения здания.
Универсальность – возможность использования одного и того же элемента для различных зданий с различными конструктивными схемами.
а б в г

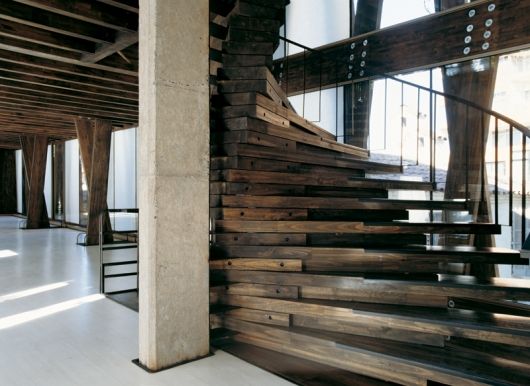

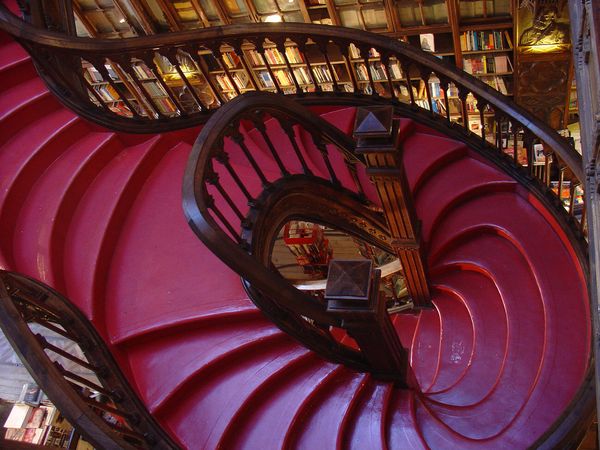

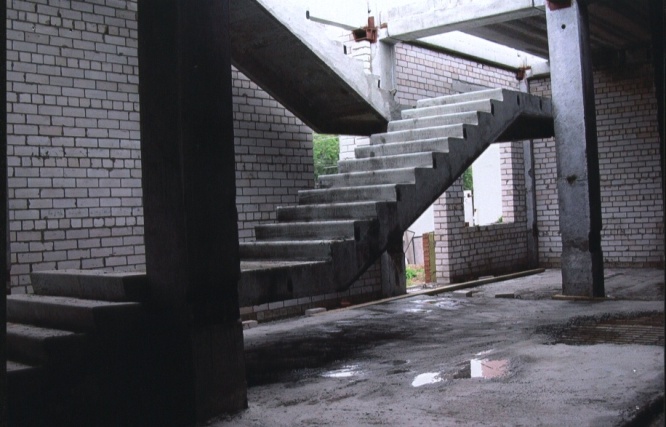

рис30… Пример индивидуальной и типовых конструкций лестниц
30а,б – индивидуальная конструкция лестницы, 30в,г – типовые конструкции лестниц гражданского строительства
Типовые конструкции и детали, прошедшие проверку в эксплуатации и получившие широкое распространение в некотором временном интервале, утверждаются в качестве стандартных.
Стандартизация - это более высокая форма типизации. Она предполагает выполнение требований, установленных государственными стандартами (ГОСТ), строительными нормами и правилами (СНиП) и другими нормативными документами, предъявляемых к конструктивно-планировочным элементам, строительным изделиям и конструкциям. Например, ГОСТ 20213-89 «Фермы железобетонные Технические условия».
Таким образом, рациональные решения (взаимозаменяемость и рациональность конструкций) должны были привести к унификации конструкций и строительства в целом.
Унификация является важным звеном индустриализации строительства. Унификация позволяет применять различные конструктивные решения без изменения основных размеров типового здания или применять одни и те же заводские конструкции в зданиях различного назначения своей группы (например, общественные здания).
Унификация – приведение многообразия типовых деталей к ограниченному числу, отраженных в каталогах сборных железобетонных конструкций.
Унифицировались и габариты конструкций и объемно-планировочные решения зданий (вид в плане и объеме, шаг, пролет, высота здания) и расчетные нагрузки. Например, унификация наружных ограждений связана с их теплоизолирующими свойствами (стеновые панели ограничены размерами по толщине 300, 350 и 400мм).
Это привело к появлению типового строительства по типовым сериям. Однако такой подход не позволяет выходить за рамки обыденности. Как следствие – однотипные города. Достоинством типового проектирования является значительное сокращение срок проектирования по отношению к индивидуальному. Так как процесс проектирования сводится к выбору готового типового проекта соответствующего заданным эксплуатационным требованиям и «привязка» его к местным условиям (гидрогеологическим, инженерным коммуникациям и т.п.)
Однако на сегодняшний день в мировой практике все большую долю занимает строительство по индивидуальным проектам. С устойчиво возрастающим спросом ведется и индивидуальное проектирование и строительство многоквартирных жилых домов. Такой подход практически не позволяет использовать типовые изделия и конструкции. Возможно, скоро и в России начнется устойчивый рост спроса на индивидуальное проектирование, что неоспоримо несколько дороже, поскольку именно однотипность способствует рентабельности заводского изготовления типовых конструкций.
Основой для унификации является единая модульная система (ЕМС).
ЕМС – представляет собой совокупность правил координации объемно-планировочных и конструктивных элементов зданий и строительных изделий на базе модуля, обозначаемого буквой M.
Модульная координация размеров в строительстве (МКРС)
