Время использования максимума нагрузки и время потерь.
В действительности ток в проводе непрерывно меняется как в течение суток, так и в течение года в зависимости от изменения режима работы потребителей. Поэтому потери энергии нельзя определять умножением потерь мощности при максимальной нагрузке на число часов работы линии, так как это приведет к увеличенным во много раз результатам. Для расчета потерь энергии в реальной линии с переменной нагрузкой строят график изменения этой нагрузки по продолжительности в течение определенного периода, лучше всего года. Его строят на основании суточных и годовых графиков нагрузки. Графики нагрузок позволяют рассчитать параметры связанные с передачей мощности и энергии.

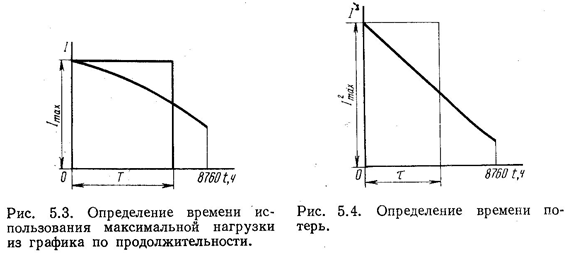

Пусть
есть график какой-то нагрузки по
продолжительности (рис. 5.3). Площадь,
ограниченная графиком и осями координат,
равна
и пропорциональна энергии, передаваемой
за год по линии:
Построим
прямоугольник с высотой, равной
максимальной нагрузке
,
и площадью, равной площади, ограниченной
графиком и осями координат. Основание
этого прямоугольника называют
временем
использования максимума
и обозначают буквой Т.
Это то время, которое необходимо, чтобы
вся годовая энергия была передана по
линии при неизменном токе, равном
максимальному.
откуда
время использования максимума нагрузки:
Как видно, найти значение T если известны графики нагрузки потребителей, а следовательно, и энергия, потребляемая ими за год, нетрудно.
Потери
мощности и энергии в линии пропорциональны
квадрату проходящего по ней тока.
Поэтому построим график продолжительности
квадрата тока в линии (рис. 5.4). Площадь,
ограниченная этим графиком и осями
координат, пропорциональна годовым
потерям энергии в трехфазной линии:
.
Как
и в
предыдущем случае,
построим
прямоугольник с высотой, равной
квадрату максимального тока
,
и площадью,
равной
площади, ограниченной
графиком и осями координат. Основание
этого прямоугольника называется
временем
максимальных потерь,
или временем потерь, и обозначается
буквой
.
Время потерь — это то условное время,
за
которое
максимальный ток нагрузки
,
протекая
по линии, создал бы потери энергии,
равные действительным потерям за
год. Потери энергии:
,
откуда
время потерь
Время потерь находят из графика нагрузки (рис. 5.4). Если графика нагрузки нет, время потерь определяют в зависимости от времени использования максимума по заранее построенным кривым.
Определение площади сечения проводов по экономической плотности.
Согласно ПУЭ этот метод рекомендуется применять для расчета проводов линий напряжением 35 кВ, находящихся в сельской местности и питающих подстанции 35/10 кВ, на которых установлены трансформаторы с регулированием напряжения под нагрузкой. При этом используют формулу:
,
где Fэк - экономически целесообразная площадь сечения провода, мм2;
Iмакс - максимальный расчетный ток на участке, А;
jэк - экономическая плотность тока, А/мм2.
Максимальный ток на участке линии определяется по формуле:
,
где Iмакс - максимальная мощность на участке, кВт;
Uн - номинальное напряжение, кВ;
соs
- коэффициент мощности.
Экономическая плотность тока зависит от материала провода, конструктивного исполнения линии, приведенных затрат на ее сооружение и продолжительности использования максимума нагрузки Тмакс.
Если линия состоит из нескольких участков, то используют провода с различным сечением на отдельных участках, либо с одинаковым сечением по всей длине линии. В первом случае сечение проводов на каждом участке определяется по формуле:
,
где
- расчетный ток i-го
участка;
-
длина 1-го участка;
n - число участков.
Тогда экономическое сечение:
,

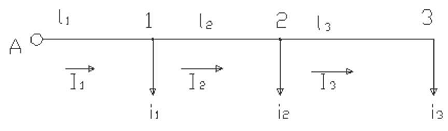

Если
провода линии имеют одно сечение от
начала до конца с равномерно распределенной
нагрузкой по длине линии (рис.1), то
согласно ПУЭ экономическая плотность
тока на головном участке линии должна
быть увеличена в
раз. Данное число определяется по
формуле:
Рис.1
,
тогда
.
После этого принимают ближайшие стандартные площади сечений и проверяют их на допустимую потерю напряжения.
