2. Вибір первинних вимірювальних перетворювачів та виконавчих механізмів

Перетворювач Сапфір-22-ДД

складається з вимірювального блоку і електронного пристрою. Перетворювачі різних параметрів мають уніфікований електронний пристрій і відрізняються конструкцією вимірювального блоку. Вимірюваний параметр подається в камеру вимірювального блоку і лінійно перетворюється на деформацію чутливого елементу і зміну електричного опору тензорезисторів Тензоперетворювач, розміщеного у вимірювальному блоці. Електронний пристрій перетворювача перетворює цю зміну опору в струмовий вихідний сигнал 0-5 і 4-20 мА.

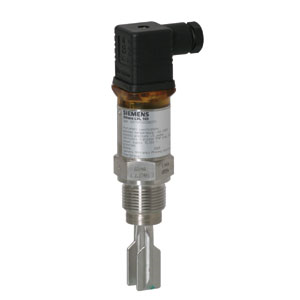

SITRANS LVL100

є компактним сигналізатором рівня, розробленим для промислового використання у всіх галузях технологічних процесів. З довжиною вимірювальної частини 40 мм, SITRANS LVL100 може бути встановлений в трубах малого діаметру і в завданнях з обмеженим видом для монтажу. Також не схильний до дії хімічних і фізичних властивостей рідин. LVL100 може використовуватися у важких умовах включаючи перемішування матеріалу, повітряні бульбашки, накопичення піни, або сильну зовнішню вібрацію. Чутливий сенсор (вібровилка) вібрує на частоті 1200 Гц. При зіткненні з матеріалом частота вібрації зменшується. Ел. модуль визначає зниження частоти і видає сигнал на вихід приладу.

Пускач ПБР-2М

Пускач безконтактний реверсивний ПБР-2М призначений для безконтактного управління електричними виконавчими механізмами, в приводі яких використовуються однофазні конденсаторні електродвигуни.

Пускач має наступні модифікації:

ПБР-2М.01-для механізмів, що мають електромагнітні гальмо;

ПБР-2М.02-для механізмів, що мають механічний гальмо

Область застосування: системи автоматичного регулювання технологічними процесами в енергетичній та інших галузях промисловості.

Пускач відповідає вимогам ТУ4218-007-54079067-2005.

Давач положення БСПТ-10М

монтується в електричні виконавчі механізми, використовується для зміни положення у механізму вихідного органу в пропорційний електричний сигнал і сигналізації або блокування у крайніх чи проміжних положеннях вихідного органу. Технічні характеристики БСПТ-10М: Живиться від однофазної мережі змінного струму 220 +22-33 V або 230 +23-34 V, або 240 +24-36 V частоти (50 ± 1) Hz або (60 ± 1.2) Hz. Споживана потужність не більше 9 VA. Вхідний сигнал - кут повороту вала блоку в діапазоні: (0-90) ° або (0-225) °. Вихідний сигнал - постійний струм 0-5 mA при опорі навантаження до 2,5 кΩ або 4-20 mA або 0-20 mA при опорі навантаження до 1 кΩ. Амплітудне значення пульсації вихідного сигналу до 1%. Комутаційний струм мікровимикача Д 303 - 2С: при постійній напрузі 24 і 48V - від 5mA до 1А; при змінній напрузі 220V частоти 50 або 60Hz - від 20 до 500 mA.

МЭО-16/10-0,25-82

Склад МЭО-16:

Електродвигун синхронний

редуктор черв'ячний

ручний привід

блок сигналізації ,положення,реостатний БСПР, індуктивний БСПІ, струмовий БСПТ або блок кінцевих вимикачів БКВ

важіль

Управління МЭО-16: контактне або безконтактне.

Тип керуючого пристрою при безконтактному управлінні: пускач ПБР-2М або ПБР-2М2.1.

25ч939нж

Тип арматури Клапан

Діаметр, Ду, DN 25 мм

Тиск, Ру, PN, Pр PN 1,6 МПа

Робоча середовище вода і пар, газоподібні середовища, нафтопродукти

Температура робочого середовища, ° C від -15 до 225

Вид управління під привід, в комплекті з приводом

Приєднання до трубопроводу фланцеве

Матеріал корпусу чавун

Функціональне призначення запірно - регулююча арматура
