6.2 Подготовка к работе
6.2.1 Изучить теоретические положения по теме проводимых исследований, используя конспект лекций, рекомендованную литературу и подраздел 6.1 методических указаний.
6.2.2 Используя справочную литературу, ознакомиться с техническими характеристиками ИМС серий К555, К1531, содержащих логические элементы, реализующие элементарные логические функции.
6.2.3 Подготовить отчет в соответствии с требованиями, изложенными в разделе 1 методических указаний.
6.3 Задание на проведение исследований
6.3.1 На основе экспериментальных данных составить таблицы истинности простейших логических элементов и их сочетаний.
6.3.2 Определить логические функции по таблицам истинности логических элементов, полученным экспериментально.
6.4 Порядок проведения исследований
6
.4.1.
Составить таблицы истинности логических
элементов НЕ, И, ИЛИ (рисунок 6.7).
Рисунок 6.7
Для проведения исследований использовать схему, пример которой показан на рисунке 6.8. Комбинацию входных переменных задавать с помощью переключателей «А», «В» (в общем случае число переключателей зависит от числа входов логического элемента). Логической единице входной переменной соответствует подключение источника +5 В, логическому нулю – подключение общего провода («схемной земли»). Значение логической функции определять по цвету индикатора, подключенного к выходу логического элемента: красный цвет индикатора соответствует значению «1», а белый – «0». Результаты заносить в таблицу истинности, составленную для каждого элемента (пример – таблица 6.1).
По полученной таблице истинности определить тип логического элемента.
Р
исунок
6.8
Таблица 6.1
Номер набора |
х1 (В) |
х0 (А) |
Y |
0 |
0 |
0 |
|
1 |
0 |
1 |
|
2 |
1 |
0 |
|
3 |
1 |
1 |
|
6
.4.2
Составить таблицы истинности для пары
логических элементов (рисунок 6.9, а)
и логического элемента, приведенного
на рисунке 6.9, б. По полученным
таблицам истинности определить тип
логического элемента.
а б
Рисунок 6.9
6.4.3 Повторить операции по п. 6.4.2 для пары логических элементов (рисунок 6.10, а) и логического элемента, приведенного на рисунке 6.10, б. По полученным таблицам истинности определить тип логического элемента.
а б
Рисунок 6.10

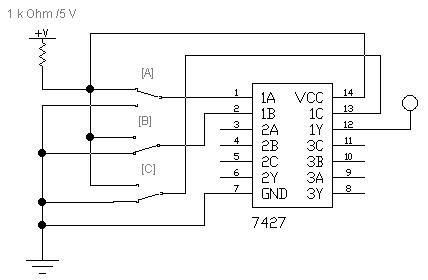

6.4.4 Составить таблицы истинности логических элементов, входящих в состав логических интегральных схем, в соответствии с индивидуальным заданием (таблица 6.2). Для этой цели использовать схему, приведенную на рисунке 6.11. По полученным таблицам истинности определить тип логических элементов и описать функциональный состав исследованных интегральных схем (с учетом наборов логических элементов).
Р
исунок
6.11
