Организация теплоснабжения в гостиницах.
ВВЕДЕНИЕ
Для комфортного проживания в гостинице важным фактором, наряду с сервисом и качеством обслуживания, является создание благоприятных параметров микроклимата помещений. К таким параметрам относятся влажность, состав и подвижность внутреннего воздуха, температурный режим и т.д. В задачи отопления входит поддержание внутренней температуры воздуха в холодный период года для комфортного пребывания человека.
Вид системы отопления для здания гостиницы определяется технико-экономическими расчётами, наличием того или иного источника тепла и другими индивидуальными особенностями объекта. Рассмотрим подробнее возможные виды отопления для гостиницы.
Источниками тепла для водяного отопления могут служить ТЭЦ, обслуживающая целый район, либо котельная на группу построек или местная (индивидуальная) котельная. Важное место в котельной занимает сам котёл. В зависимости от типа энергоносителя, котлы могут быть газовыми, твёрдотопливными, работать на жидком топливе, комбинированными и электрическими.
При теплоснабжении от внешних тепловых сетей необходимо устройство индивидуального теплового пункта или узла управления, т.к. ТЭЦ поставляет в город перегретую воду с параметрами не подходящими для систем отопления здания.
Вода с нужными параметрами поступает по системе трубопроводов к отопительным приборам в помещениях, которые отдают необходимое расчётное количество теплоты. В качестве отопительных приборов возможно применить как радиаторы, так и конвекторы. Последние можно успешно использовать также при наличии большого наружного остекления, в том числе конвекторы малой высоты либо встраиваемые в конструкцию пола.
Для создания более комфортных условий в гостиничных номерах можно использовать систему водяной тёплый пол. В этом случае в конструкцию пола укладываются петли из труб, по которым циркулирует нагретая вода. Температура воды в системе тёплого пола ниже, чем в системе отопления, поэтому, как правило, контуры тёплого пола проектируют отдельными от системы отопления ветвями. Для снижения температуры используются специальные смесительные узлы.
СОДЕРЖАНИЕ
1. Тепловые насосы
2. Гидровихревые генераторы
3. Характеристика радиаторов отопления
4. Электрические способы подогрева
5. Панельное отопление
6. Теплые полы
7. Автономные системы теплоснабжения
Заключение
Список литературы
Тепловой насос представляет собой фреоновую холодильную машину, которая производит холод или тепло. Однако слово «производит» не совсем уместно. Точнее будет сказать «переносит из одного места в другое». Другими словами, тепловой насос берет в одном месте (помещении) холод или тепло, а затем переносит в другое место (на улицу, под землю, в другое помещение).
При работе в режиме «кондиционер» тепловой насос передает тепло из помещения улице (земле, воде). При работе в режиме «тепло» тепловой насос забирает тепло воздуха или земли и передает его помещению.
Для переноса используется фреон, который обладает способностью «впитывать» тепло и отдавать его более прохладной среде.
Сегодня распространены два вида тепловых насосов:
Геотермальные тепловые насосы, передающие тепло земле.
Воздушные тепловые насосы, передающие холод и тепло улице (к ним относятся и обычные кондиционеры).
Несмотря на то, что сегодня тепловые насосы очень популярны, я считаю, что эту технологию необходимо использовать разумно. Я выделяю два варианта эффективного применения тепловых насосов:
Использование геотермальных тепловых насосов для кондиционирования, горячего водоснабжения и отопления коттеджей.
Использование тепловых насосов в общем контуре для частичного отопления и кондиционирования офисов, торговых центров и гостиниц.
Дом на тепловом насосе
Офис, торговый центр или гостиница на тепловых насосах
Дом на тепловом насосе
|

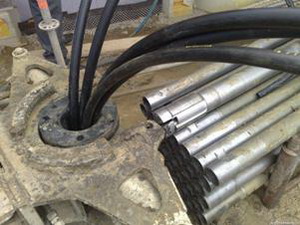

Теплообменник геотермальной системы |
|
Геотермальные тепловые насосы |
Теплообменник закапывается на глубину не менее 20 метров (на этом уровне температура земли не изменяется). При помощи этого теплообменника в зимнее время тепловой насос забирает тепло из земли для помещения, а в летнее – отдает излишки.
У земли умеренно низкая температура, так что передать ей излишки тепла в теплое время года не составит труда. Зимой у земли достаточно тепла для обогрева помещения любого объема.

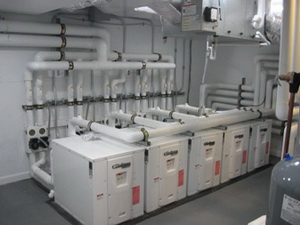

Фреоновую холодильную машину устанавливают в специальном техническом помещении (машин может быть несколько, см. фото). Компрессор – сердце теплового насоса.
Трубопроводы с холодной либо горячей водой (зависит от режима работы) расходятся от теплового насоса по всему зданию. Вода течет в замкнутом контуре «тепловой насос – фанкойлы».
Подземный теплообменник и тепловой насос соединяются вторым контуром системы, по которому циркулирует незамерзающая жидкость. Летом фанкойлы дают дому холод, а зимой тепло.
Для повышения эффективности к тепловому насосу можно подключить баки системы ГВС. Чтобы подобрать мощность теплового насоса, необходимо знать, что на каждые 10 кв.м. необходимо минимум 1 кВт тепла или холода. Таким образом, для помещения площадью 250 кв.м. будет нужен тепловой насос с теплопроизводительностью не меньше 25 кВт.
В каталогах производителей иногда сильно заниженные данные по электропотреблению тепловых насосов. Так что будьте готовы к тому, что в действительности тепловой насос потребляет 25-30% электроэнергии в сравнении с теплопроизводительностью.
Насос мощность 25 кВт будет потреблять примерно5 кВт электроэнергии.
Расчет примерной стоимости совмещенной системы кондиционирования и отопления на тепловом насосе для дома площадью 210 кв.м.
Наименование |
Цена, тыс. EUR |
Фанкойлы для обогрева и охлаждения помещений |
2,25 |
Насосная группа "насос-земля", вместе с баком, арматурой, насосами и автоматикой |
1,8 |
Насосная группа "насос-фанкойлы", вместе с насосами, баком, арматурой и автоматикой |
1,95 |
Арматура, трубопроводы, и т.д. |
1,8 |
Геотермальный тепловой насос с мощностью по обогреву 21кВт |
5,2 |
Расходные материалы |
0,4 |
Монтажные работы и пуск-наладка |
7,5 |
Трубопроводы и подземный теплообменник |
1,5 |
Итого по кондиционированию и отоплению |
22,4 |
Таким образом, средняя стоимость 1 кв.м. помещения - 100-120 EUR.
Офис, торговый центр или гостиница на тепловых насосах
Геотермальные тепловые насосы практически не используются в больших зданиях, но есть и исключения. Двухсотметровое здание MailTower в Гамбурге частично охлаждается и отапливается при помощи геотермальной установки мощностью 500 кВт. В роли теплообменников выступают сваи фундамента диаметром 1,5-1,8 метра и длиной до 50 метра. Всего в фундаменте 112 свай.
Но чаше всего используется схема, при которой тепловые насосы включены в общий кольцевой контур. В этой схеме незамерзающая жидкость циркулирует в одном главном контуре, к которому подключаются небольшие тепловые насосы, работающие как в режиме кондиционирования, так и в режиме отопления. Для каждого помещения или нескольких помещений устанавливаются свои насосы.
Излишки холода или тепла (зависит от режима работы насоса) сбрасываются в общий контур здания. К нему подключается горячая вода городских сетей и градирня, которая летом сбрасывает тепло на улицу. Когда часть насосов подает холод, а другая часть – тепло, контуру не нужна подпитка холодом от градирни или теплом от ИТП.
Зимой в каждом здании существуют помещения с избытком тепла, такие как прачечные, кухни, ИТП и другие. Тепловые насосы забирают тепло из этих помещений и подают его в общий контур, откуда тепло забирают тепловые насосы из других помещений. Эта схема была реализована в одной из московских гостиниц, где удалось снизить теплопотребление из городских сетей на 80%.
В переходные периоды – весной и сенью, одним помещениям необходимо охлаждение (южная часть здания), другим – отопление. В такой ситуации система с общим контуром позволяет сберечь максимальное количество энергии, ведь ей не требуются сторонние источники холода или тепла.
Летом все тепловые насосы работают в режиме охлаждения, и градирня сбрасывает из общего контура излишки тепла на улицу.
Преимущества системы:
Позволяет экономить тепловую энергию от городских сетей в холодное время года.
Затраты энергии на кондиционирование снижаются на 20-25%.
Система может работать на холод и тепло в одно и то же время.
Выход из строя одного агрегата не повлияет на работу других, что обеспечивает высокую надежность системы.
Летом значительно снижаются затраты на водоснабжение.
Недостатки системы:
Система стоит на 20% дороже системы кондиционирования и отопления с использованием чиллер-фанкойл.
Необходимо устранять шум от работы тепловых насосов.
Цена:
Вся система "под ключ" обойдется в среднем в 100-150 EUR/кв.м.
