(Теория распространение волн с рис.)
Какой
опыт демонстрирует приведенный
рисунок(r,g,b)?
Опыт по наблюдению смешения цветов
Поток излучения на какой длине характеризует величина Фr?
Поток излучения с длинной волны 700 нм
Поток излучения на какой длине характеризует величина Фg?
Поток излучения с длинной волны 546,1 нм
Поток излучения на какой длине характеризует величина Фb?
Поток излучения с длинной волны 435,8 нм
Что
характеризуют кривые, приведенные на
графике?
Относительного спектрального распределения реакций глаза, обусловленные работой колбочек сетчатки глаза
Что
поясняет данный рисунок?
Геометрическое представление цветового пространства

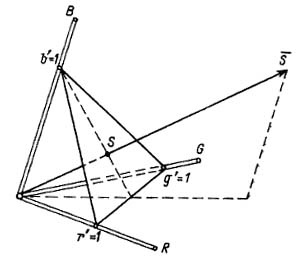

Что
поясняет данный рисунок?
Понятие единичной плоскости в цветовом пространстве
Что
поясняет данный рисунок?
Координаты вектора
Что
поясняет данный рисунок?
Построение цветового графика в системе rgb
Что
поясняет данный рисунок?
Цветовой график в системе rgb
Что
поясняет данный рисунок?
Трехкоординатное цветовое пространство в системе xyz
Как
называются функции, приведенные на
графике?
Функции сложения стандартного колориметрического наблюдателя
Как
называются функции, приведенные на
графике?
Функции сложения стандартного колориметрического наблюдателя

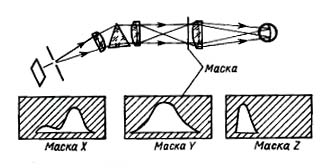

Схема
какого прибора приведена на рисунке?
Колориметра

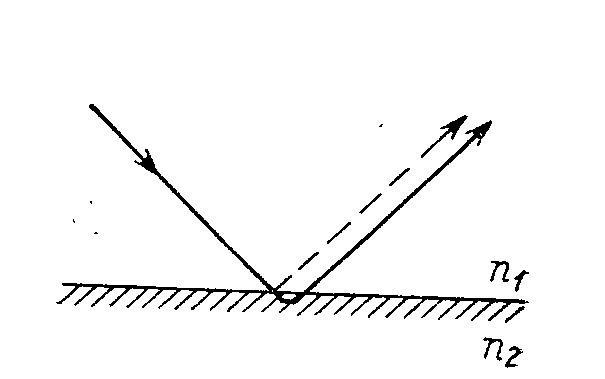

Какую
поляризацию имеет отраженная волна,
показанная на рисунке?
перпендикулярно поляризованная волна

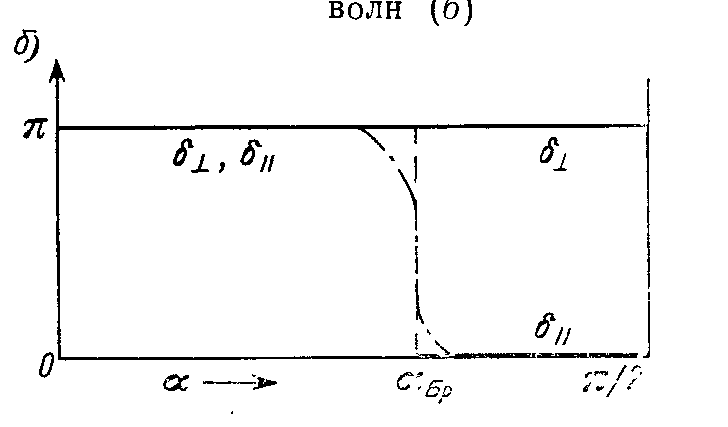

Какое
оптическое явление характеризует данный
график?
изменение фазы при отражении

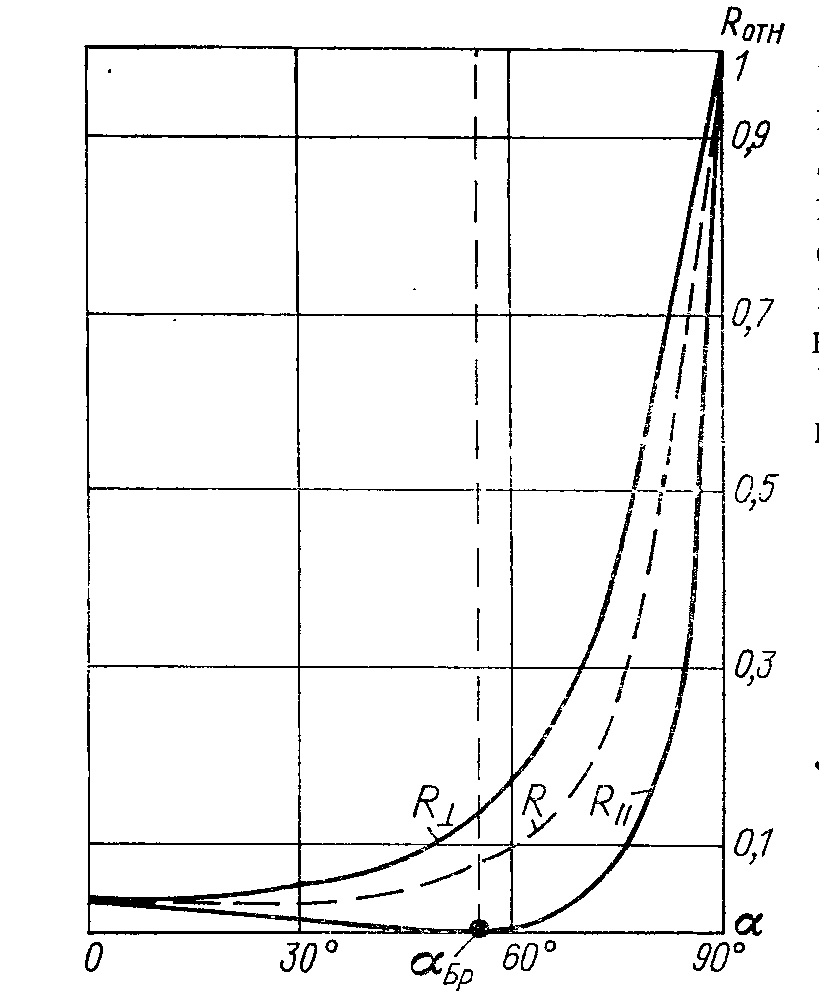

Графики
каких коэффициентов отражения приведены
в зависимости от угла падения ?
энергетических коэффициентов отражения
В каких экспериментальных условиях наблюдается такая зависимость коэффициентов отраженного света от угла падения?
только, если n1<n2

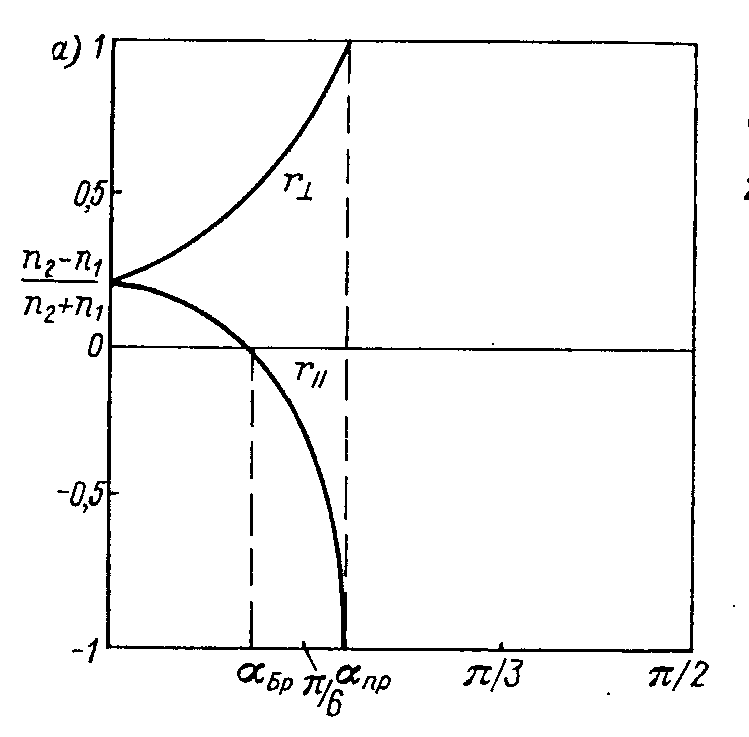

Для
каких условий наблюдается такое изменение
амплитудных коэффициентов отражения?
только, если n1>n2

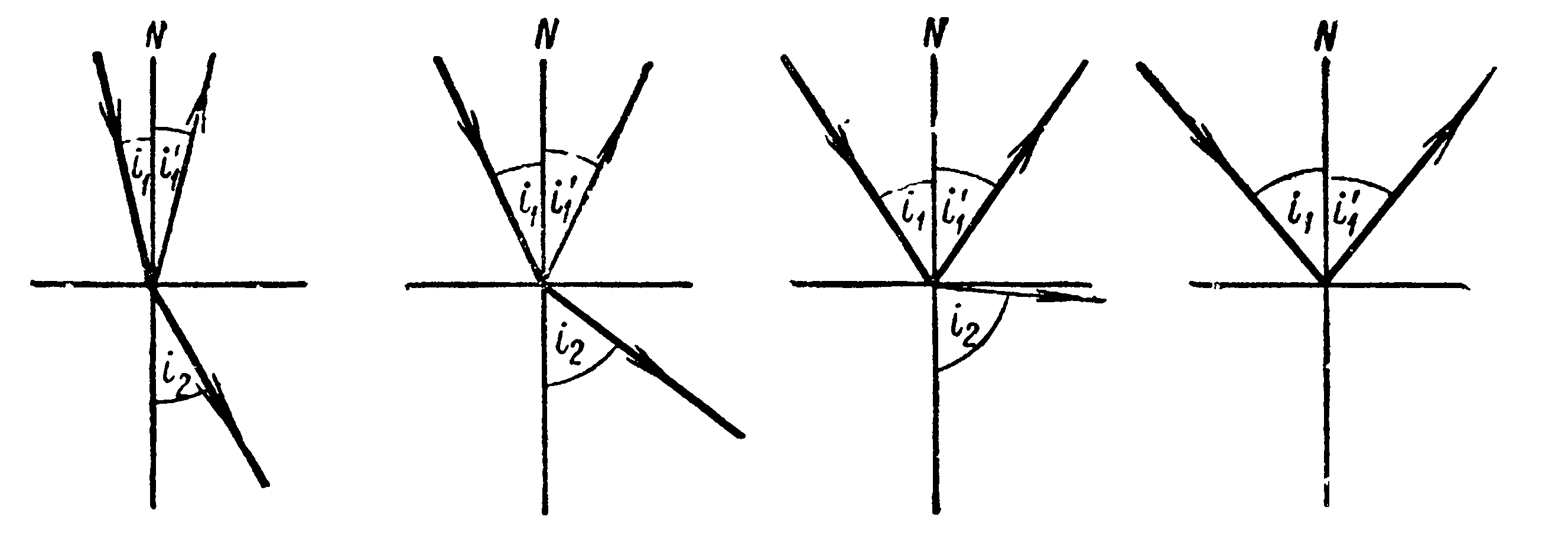

Какое
оптическое явление поясняет данный
рисунок?
полного внутреннего отражения

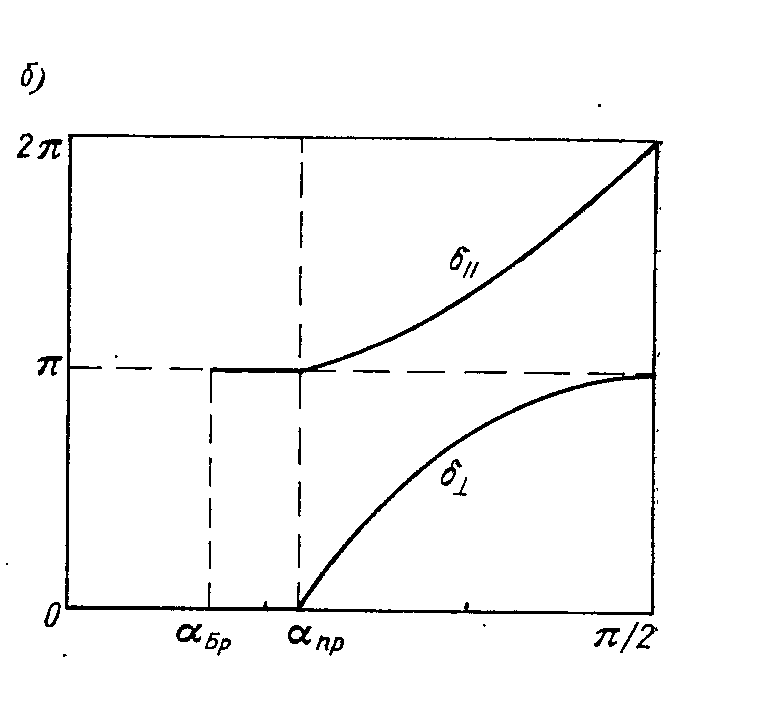

Для
каких условий наблюдается такое изменение
фазовых соотношений для отраженных
поляризованных волн?
только, если n1>n2
Какая волна образуется в близи поверхности границы двух сред?
стоячая волна
Какая волна образуется вблизи поверхности в оптически менее плотной среде?
затухающая волна
Установите
соотношение между ходом пучка в волноводе
и его названием: фокон, афокон
г) <-> фокон,
д) <-> афокон

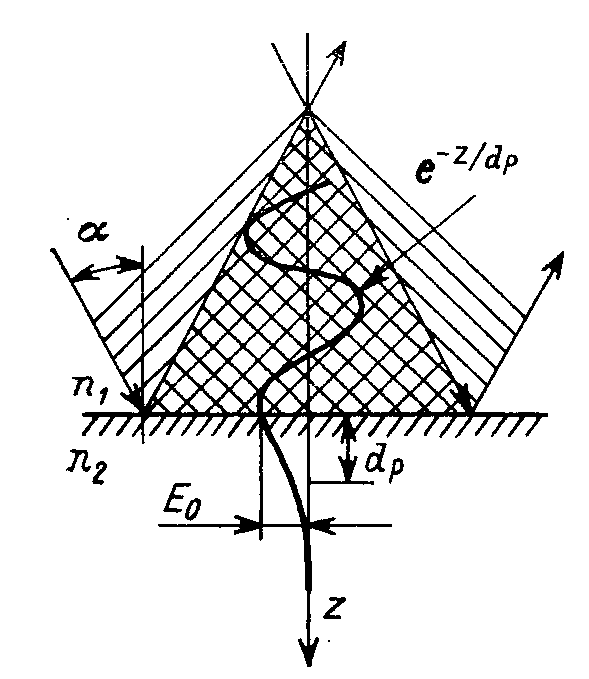

Как называется величина, обозначенная на рисунке как dp?
глубина проникновения затухающей волны

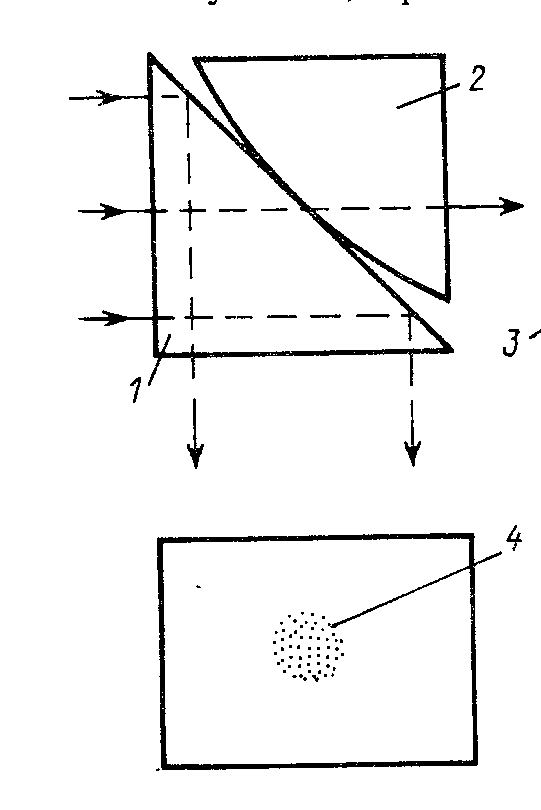

Какое явление демонстрирует данный опыт?
полного внутреннего отражения

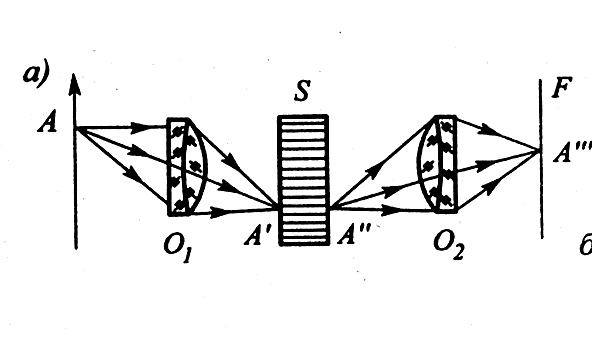

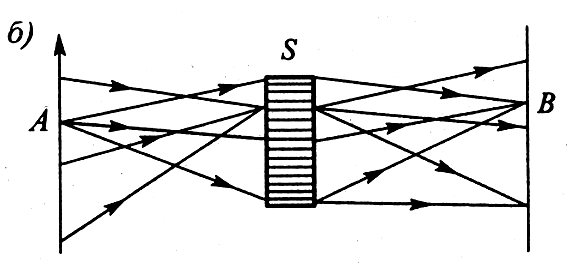

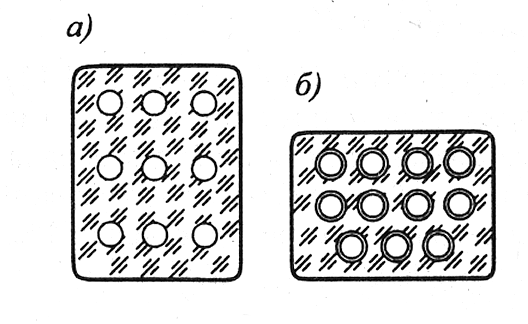

Что
изображено на рисунках а) и б)?
сечение жгута световода
В
каком случае наблюдаемое изображение,
формируемое с участием световода, будет
мозаичным?
а)

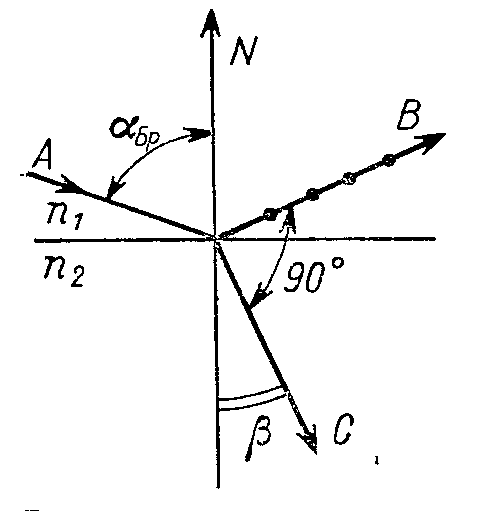

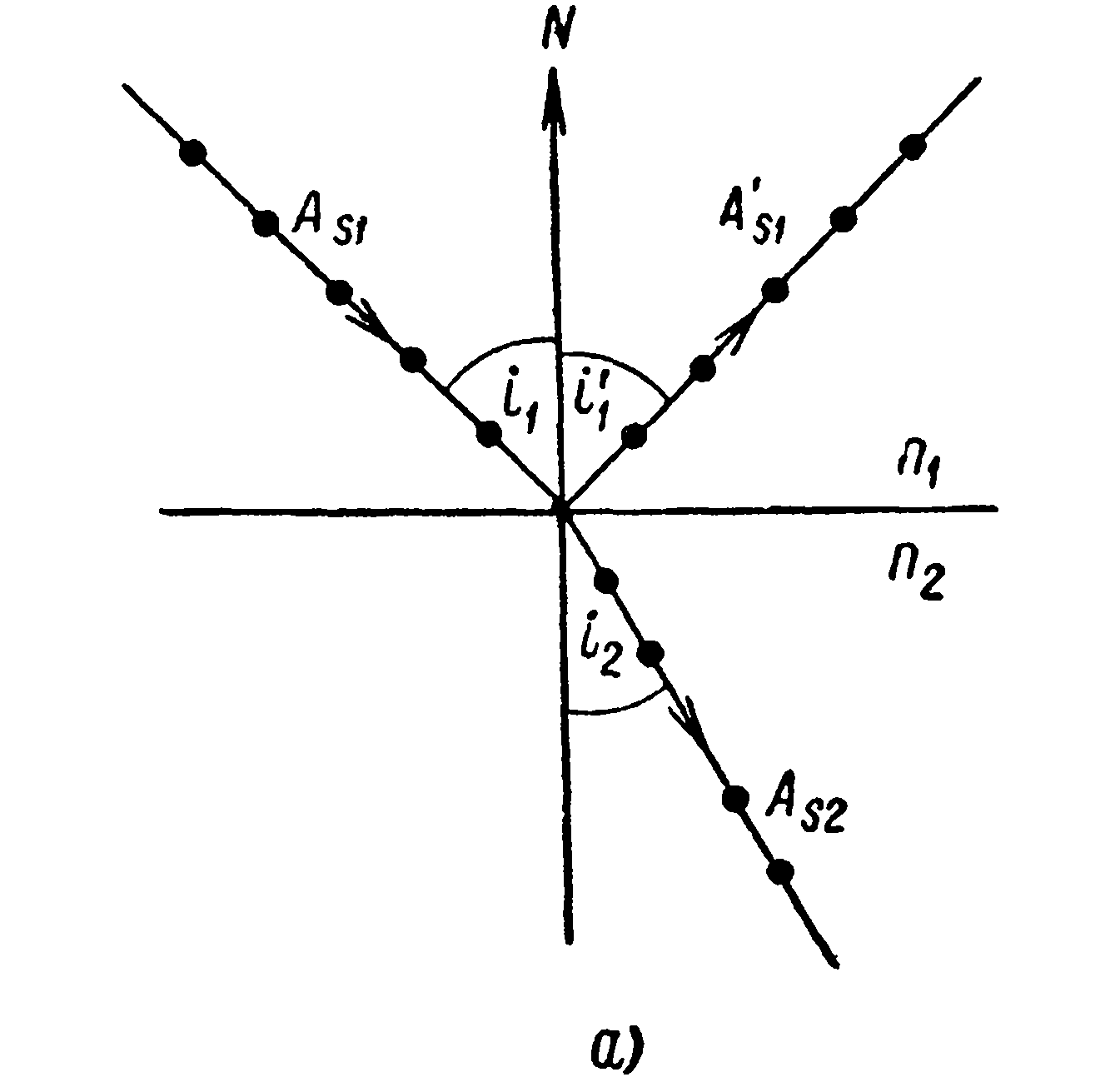

Как
ориентированы колебания вектора
напряженности электрического поля в
отраженной волне относительно плоскости
падения?
перпендикулярно
Как ориентированы колебания вектора напряженности электрического поля в преломленной волне относительно границы раздела?
параллельно
Как
ориентированы колебания вектора
напряженности электрического поля в
преломленной волне относительно
плоскости падения?
параллельно

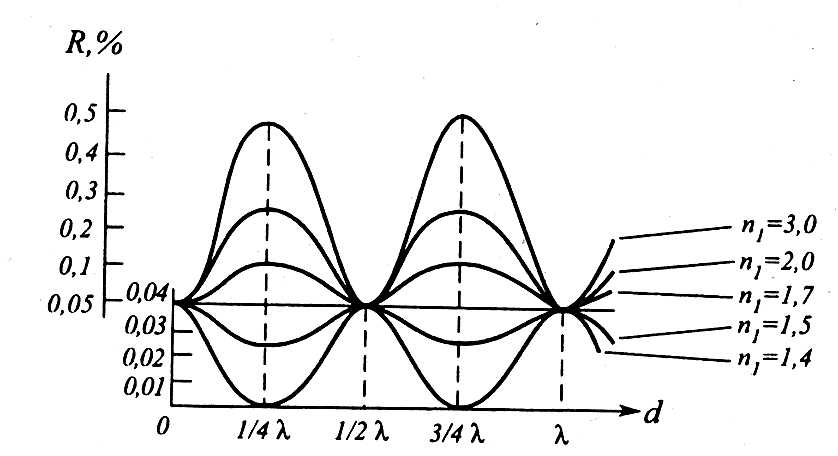

Что
характеризует данный график?
Зависимость коэффициента отражения от показателя преломления просветляющего покрытия и его толщины

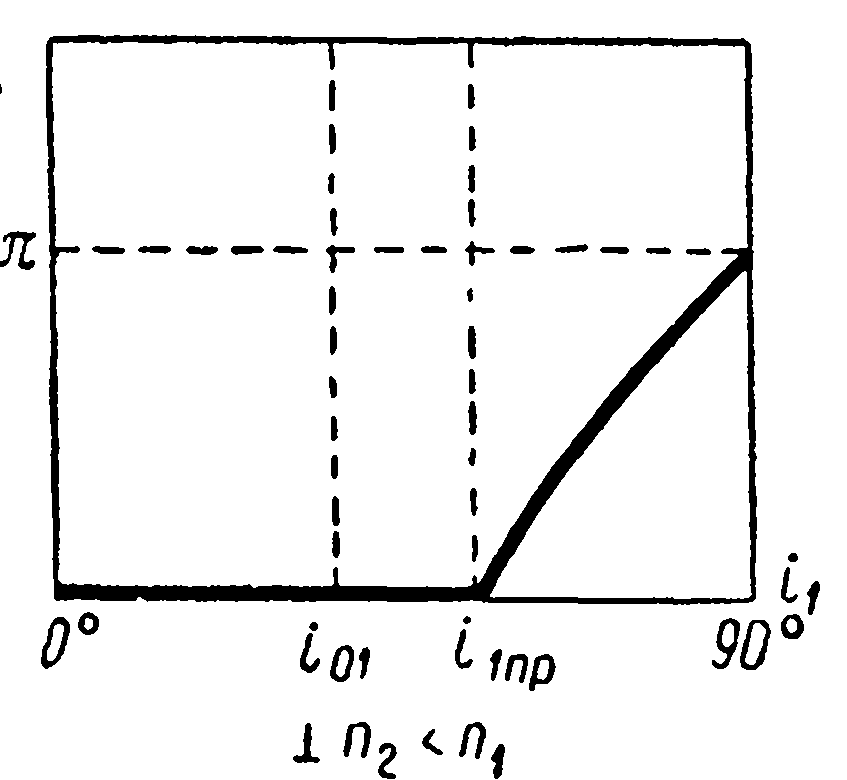

Как
ориентирован вектор напряженности
электрического поля в отраженной волне,
если на рисунке приведен график изменения
отраженного света от оптически менее
плотной среды?
колебания вектора происходят перпендикулярно плоскости падения

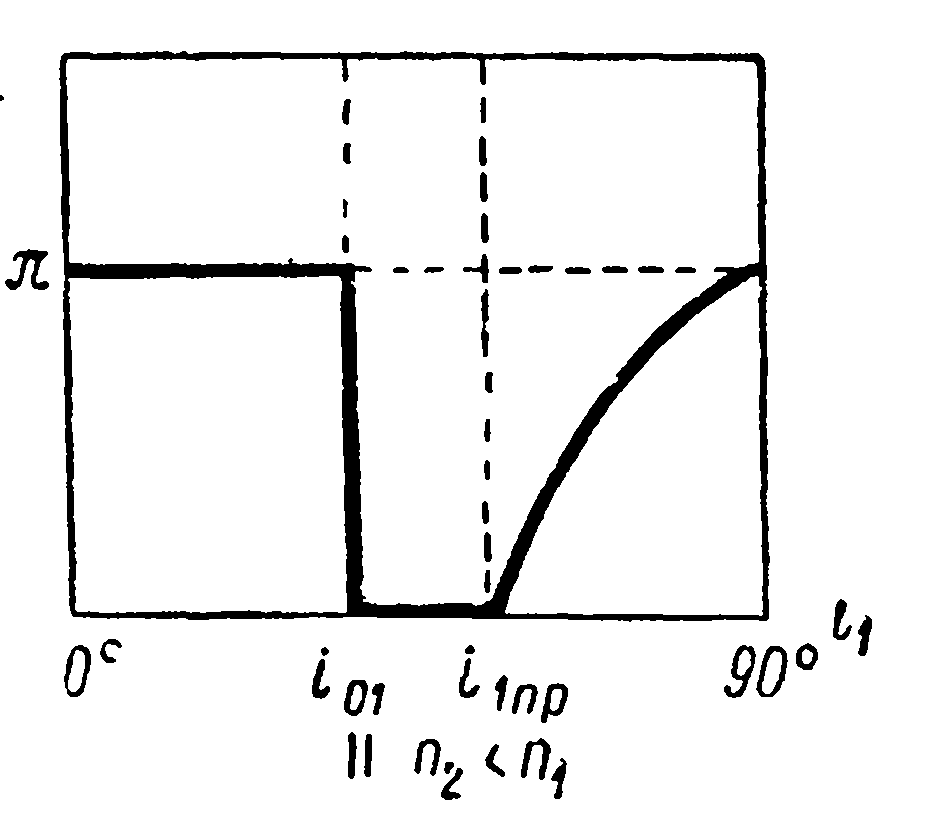

Как
ориентирован вектор напряженности
электрического поля в отраженной волне,
если на рисунке приведен график изменения
отраженного света от
оптически
менее плотной среды?
колебания вектора происходят параллельно плоскости падения
Установите соответствие между ориентацией вектора напряженности электрического поля в отраженной волне, если на рисунках приведены графики изменения отраженного света от оптически менее плотной среды?
колебания вектора происходят перпендикулярно плоскости падения <-> а)
колебания вектора происходят параллельно плоскости падения <-> б)
Что
объясняет приведенная формула?
скачек фазы при отражении в условиях полного внутреннего отражения для волны, у которой вектор перпендикулярен плоскости падения
Какое
явление демонстрирует рисунки?
явление полного внутреннего отражения

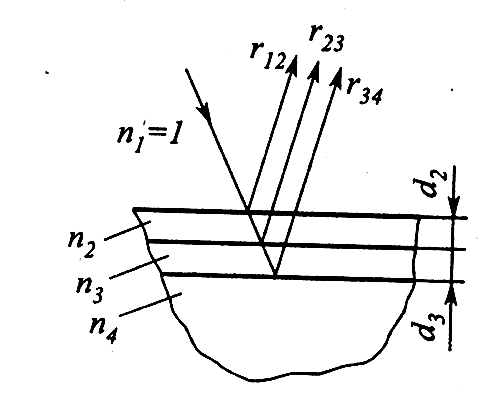

Какой
эффект демонстрирует рисунок, если
n1<n2,
n2<n3,
n3>n4?
действие двухслойного высокоотражающего диэлектрического покрытия

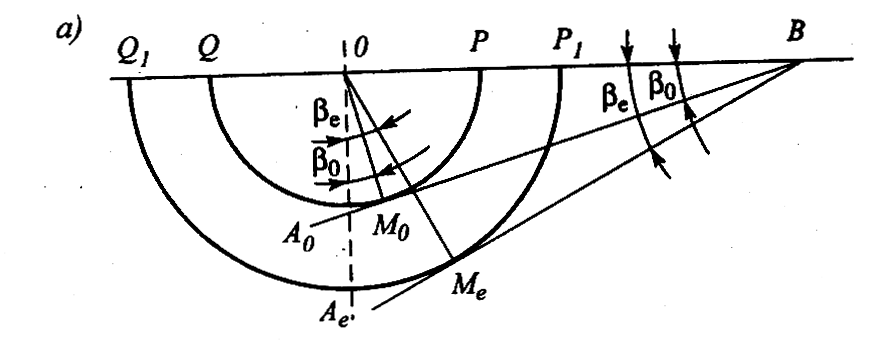

Как
ориентирована граница раздела между
относительно оптической оси кристалла?
параллельна оптической оси
Как
ориентирована граница раздела между
относительно оптической оси кристалла?
перпендикулярна оптической оси

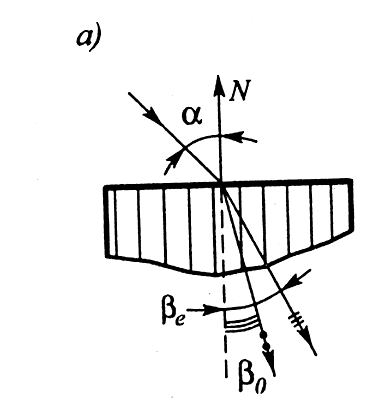

Как ориентирована плоскость падения относительно оптической оси кристалла?
параллельна оптической оси
Как ориентирована плоскость падения относительно оптической оси кристалла?
перпендикулярна оптической оси

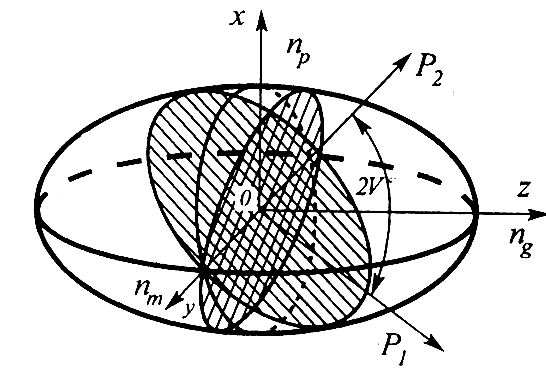

Как
называется угол 2v?
Угол оптических осей

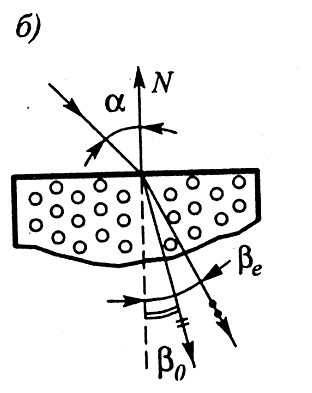

Как
ориентирована оптическая ось в плоскости
падения ?
перпендикулярна плоскости падения
Как ориентирована оптическая ось в плоскости падения ?
параллельна плоскости падения
Какое
оптическое явление объясняет данный
рисунок?
вращение плоскости поляризации
В какую сторону будет осуществляться поворот плоскости поляризации при прохождении в такой оптически активной среде?
в правую сторону по часовой стрелке

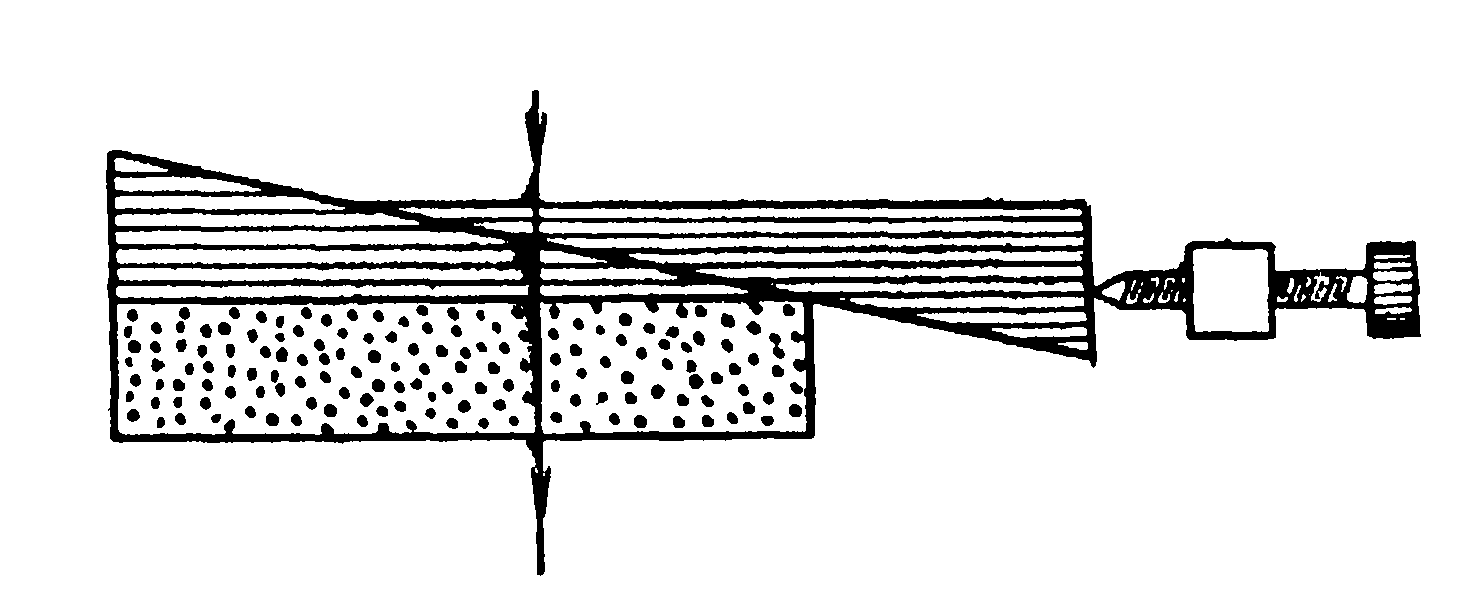

Как
называется компенсатор, конструкция
которого приведена на рис?
компенсатор Бабине

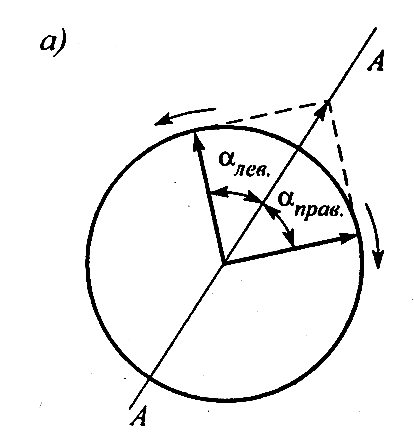

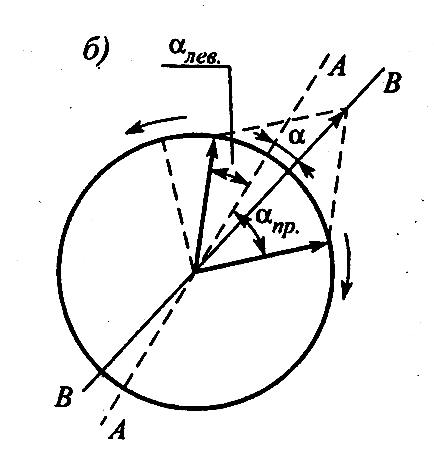

Что
характеризует данный рисунок?
Разложение линейно поляризованного света на право- и левоциркулярно поляризованные волны
Что иллюстрирует рисунок?
Эллипсоид Френеля для двухоснокого кристалла

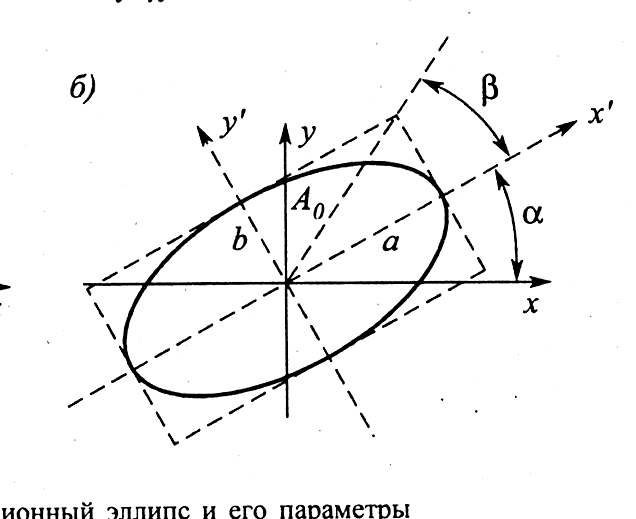

Как
называется параметр β?
Угол эллиптичности
Как называется параметр α?
Азимут

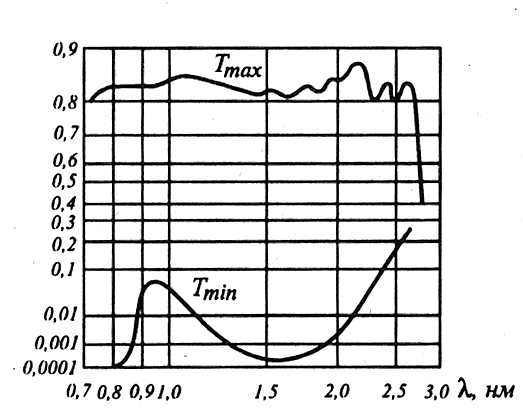

Что
характеризуют данные кривые?
пропускание поляроида

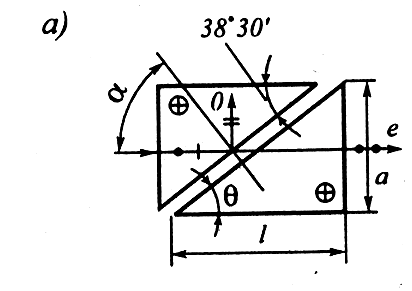

Как
называется призма, конструкция которой
приведена на рисунке?
Призма Арсена

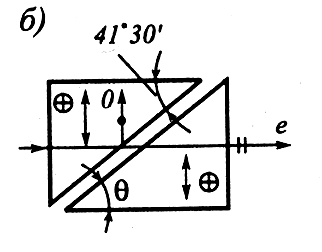

Как
называется призма, конструкция которой
приведена на рисунке?
Призма Глана-Томпсона
Как
называется призма, конструкция которой
приведена на рисунке?
Призма Глана
Как называется призма, конструкция которой приведена на рисунке?
Призма Глана
Какие параметры определяют эллиптичность излучения?
a
b
Как
называется призма, конструкция которой
приведена на рисунке?
Призма Глана-Тейлора

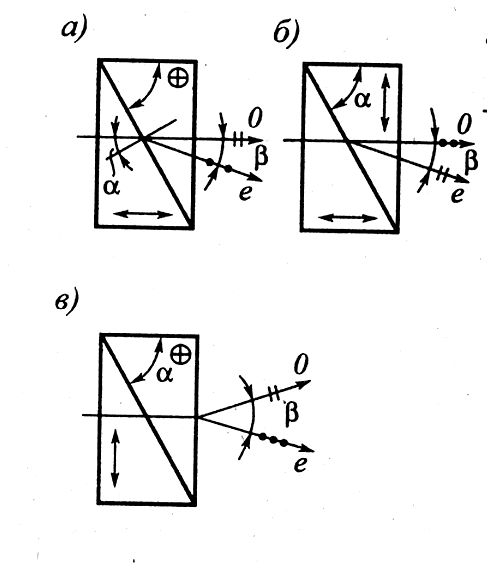

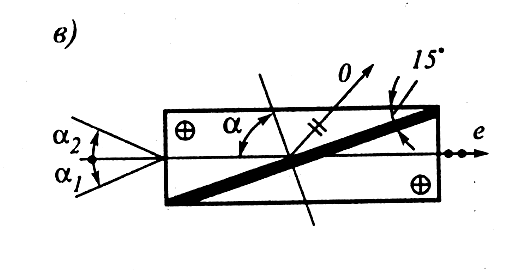

Установите
соотношение между конструкциями
двухлучевых призм и их названиями
а <-> призма Рошона
б <-> призма Сенармона
в <-> призма Волластона

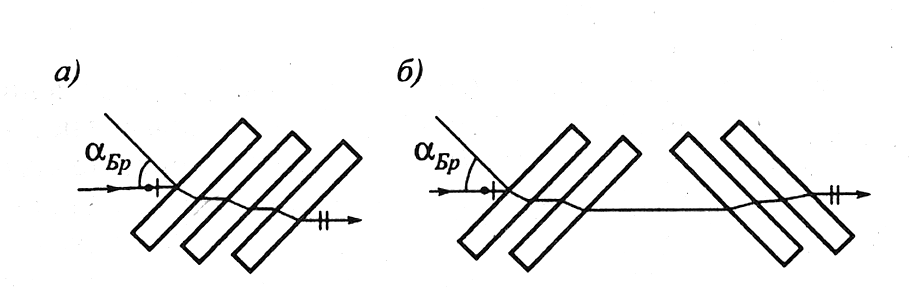

Какую
конструкцию стопы Брюстера лучше
использовать для уменьшения отражения
между пластинами ?
б)
Какой закон оптики положен в основу принципа действия стопы Столетова
Закон Брюстера

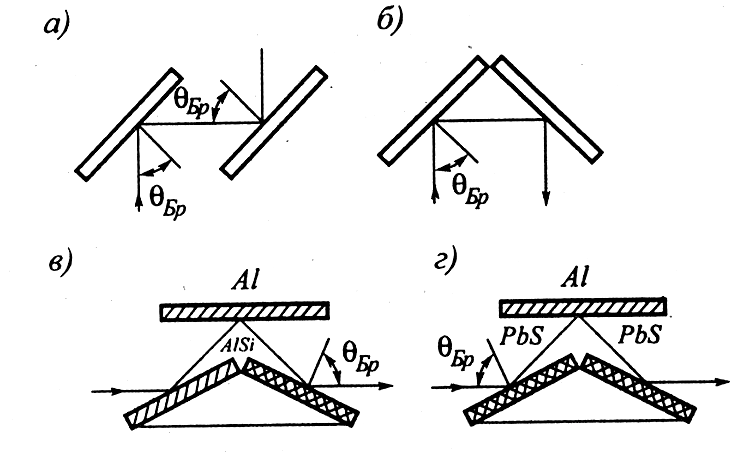

Конструкции
каких устройств приведены на рисунке?
Отражательные поляризаторы
Какие из конструкций поляризаторов исключают смещение пучка при вращении устройства?
В
Г
Какой закон оптики положен в основу принципа действия отражательных поляризаторов
Закон Брюстера

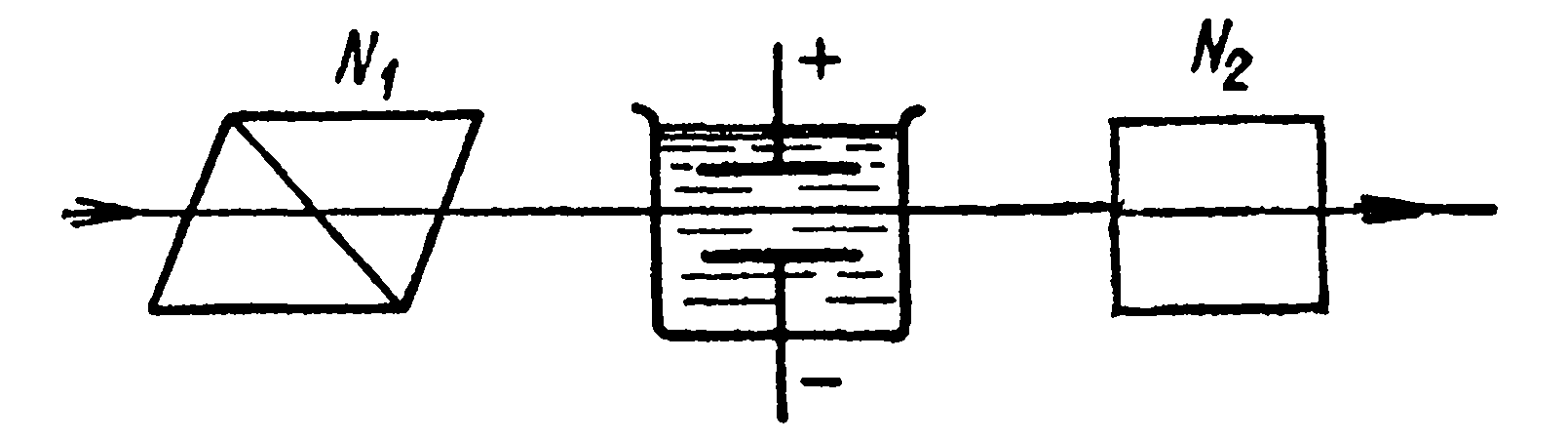

Какое
явление можно изучать, используя схему,
изображенную на рисунке?
Явление Керра
Зачем
в схеме экспериментальной установки
используются поляризаторы?
Для наблюдения магнитного вращения плоскости поляризации

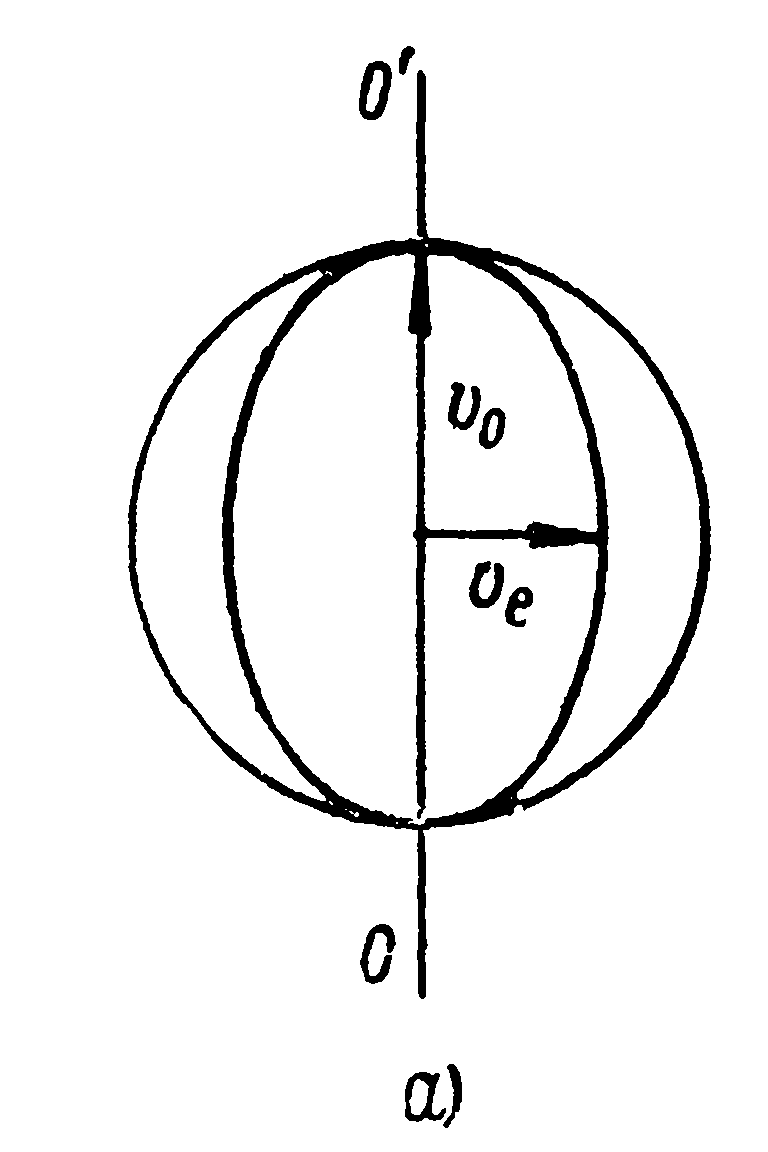

Какой
кристалл характеризуется таким
соотношением волновых поверхностей?
кристалл положительный
Как
называется компенсатор, конструкция
которого приведена на рисунке?
компенсатор Солейля

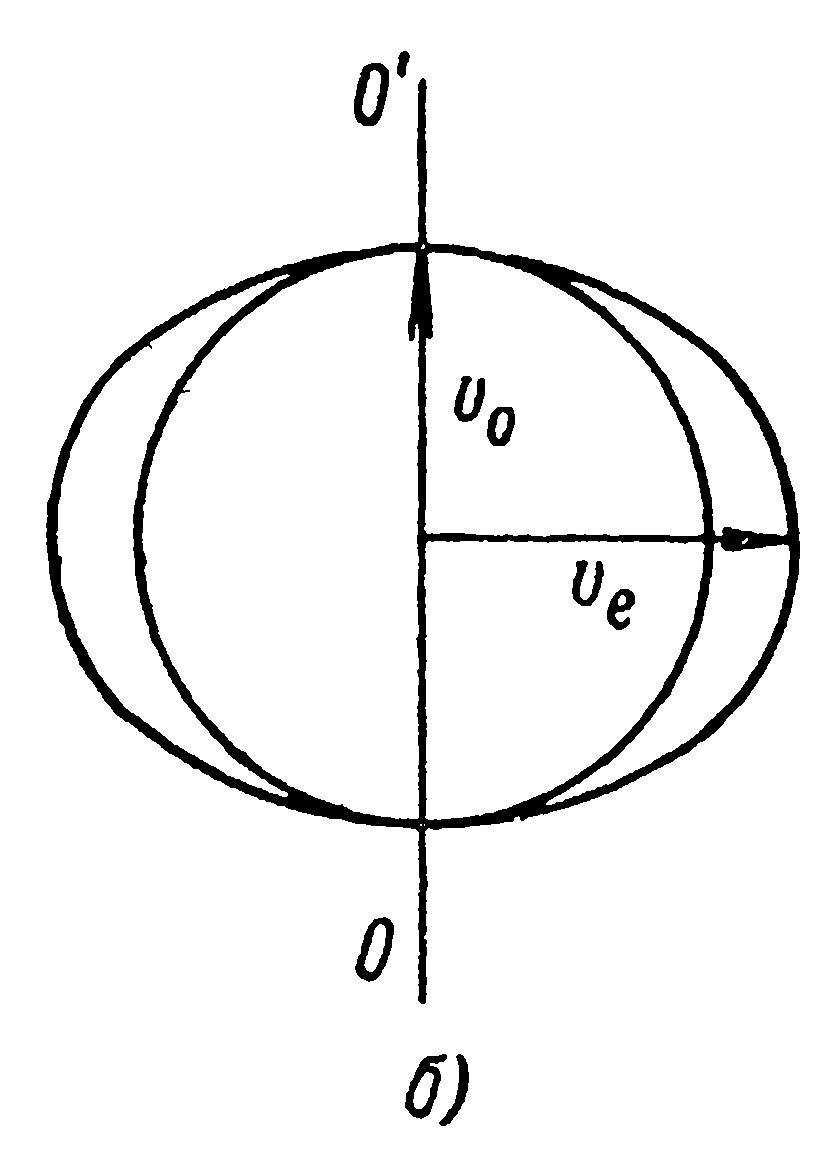

Какой
кристалл характеризуется таким
соотношением волновых поверхностей?
кристалл отрицательный
