2. Порядок проведення експериментів
1. Ознайомитися з приладами та іншим обладнанням експериментальної установки. Технічні дані ватметрів занести в табл.1.
Таблиця 1
Заводський № |
Вид струму |
Система |
Клас точності |
Номінальний струм (напруга) |
Шкала |
Ціна поділки |
|
|
|
|
|
|
|
Скласти схему (рис.5) вимірювання активної потужності одним однофазним ватметром при симетричному режимі трифазної системи. Результати вимірювань записати в табл.2

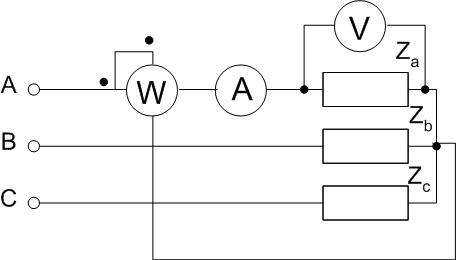

Рис.5. Схема вимірювання активної потужності одним однофазним ватметром
Таблиця 2
Вимірювання |
Обчислення |
||||||||||
UА, B |
IА, A |
PА, Bт |
cosφА |
ZА, Ом |
RА, Ом |
Xa, Ом |
Qa, Вар |
P3Ф, Вт |
Q3Ф, Вар |
S3Ф, ВА |
δ, %
|
|
|
|
|
|
|
|
|
|
|
|
|
3) Скласти схему (рис.6) вимірювання реактивної потужності при симетричному режимі трифазної системи одним однофазним ватметром. Результати вимірювань записати в табл.3.
Рис.6. Схема вимірювання реактивної потужності при симетричному режимі трифазної системи одним однофазним ватметром
4) Скласти схему вимірювання активної потужності трифазної системи двома однофазними ватметрами (рис.7). Результати вимірювань записати в табл.2.

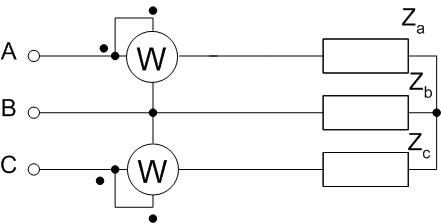

Рис.7. Схема вимірювання активної потужності трифазної системи двома однофазними ватметрами
Таблиця 3
Вимірювання |
Обчислення |
||||
QW, Вар |
PW1, Вт |
PW2, Вт |
P3Ф, Вт |
Q3Ф, Вар |
δ, % |
|
|
|
|
|
|
3. Аналіз і опрацювання результатів експерименту
1. Розрахувати параметри навантаження та величину активної, реактивної та повної потужності при симетричному режимі трифазної системи при вимірюванні одним однофазним ватметром. Результати розрахунків записати в табл.2.
2. Розрахувати величину активної, реактивної та повної потужності при симетричному режимі трифазної системи при вимірюванні двома однофазними ватметрами.
4. Контрольні запитання
1. В яких випадках і за якими схемами можна виміряти активну потужність у трифазному колі одним однофазним ватметром?
2. Як можна виміряти величину реактивної потужності в трифазному колі одним однофазним ватметром?
3. Як виміряти коефіцієнт потужності в трифазному колі?
