3. Розрахункова частина проекту

3.1.Метою врівноваження аналітичної мережі є визначення ймовірніших поправок до виміряних кутів і виправлення їх цими поправками. Поправки кутів визначаються із розв'язанням умовних рівнянь. Кожному студенту в завданні задановрівноважити одну з типових фігур: геодезичний чотирикутник або центральну систему; обидві мережі вільні, тобто мають одну вихідну сторону і один дирекційний кут.

Порядок врівноваження і числовий приклад наводяться в додатку 3.

3.2.3а врівноваженими кутами потрібно обчислити приростки координат у всіх напрямках і обчислити координати пунктів аналітичної мережі з контролем з двох відомих пунктів на один невідомий. Обчислення координат пунктів аналітичної мережі проводимо в каталозі координат. У каталог координат виписують із результатів врівноваження середнє значення координат кожного пункту, одержане із двох напрямків, а також - довжини всіх сторін між пунктами і дирекційні кути всіх напрямків.

3.3.Оцінка точності врівноважених величин.

Для оцінки точності врівноважених елементів обчисляють середню квадратичну помилку одиниці ваги за формулою :

де - ймовірніша поправка, яка вичисляється як різниця між врівноваженим кутом і його значенням до врівноваження; - кількість умовних рівнянь у системі, яка врівноважувалась.

Вичислити середню квадратичну помилку в логарифмі сторони

де - вільний член полюсного умовного рівняння.

Вичислити відносну помилку в довжині сторони:

де - модуль переходу від натуральних логарифмів до десяткових.

Оцінка точності пунктів, визначених прямою засічкою, проводиться за формулою:

де і - довжина двох напрямків із трьох,

- кут між цими напрямками

3.4. Методика і організація робіт на об'єкті

В цьому розділі студент коротко описує:

а) характеристики трас ходів, типи центрів, які потрібно закласти, їх кількість;

б) типи приладів, які потрібно вибрати для вимірювання кутів, віддалей і висот пунктів;

в) кількість пірамід, простих, складних сигналів для зовнішнього закріплення пунктів;

г) кількість нівелірних реперів ( ґрунтових, фундаментальних).

Список використаних джерел

Студент подає список літератури, яка була використана при написанні практичної роботи, вона може бути із списку рекомендованої, а також додаткова, якою студент користувався.

Додатки

Здачі підлягає пояснювальна записка практичної роботи, карта масштабу 1:25000, калька на 1/4 частину карти, на якій запроектована аналітична мережа, пункти згущення методом засічок і полігонометрії, а також нівелірні ходи для забезпечення висотної основи. Всі пункти і ходи можна проектувати чорним або синім кольором

ДОДАТОК ДО РОЗДІЛУ 1

ТЕХНІЧНА ЧАСТИНА РОБОТИ

1.Технічна частина практичної роботи

За заданими географічними координатами ( широтою В=50 20'48" і довготою L=26 56'40") обчислити номенклатуру аркуша карти 1:10000, географічні координати кінців рамок трапеції, плоскі прямокутні координати X і У кінців рамок трапеції.

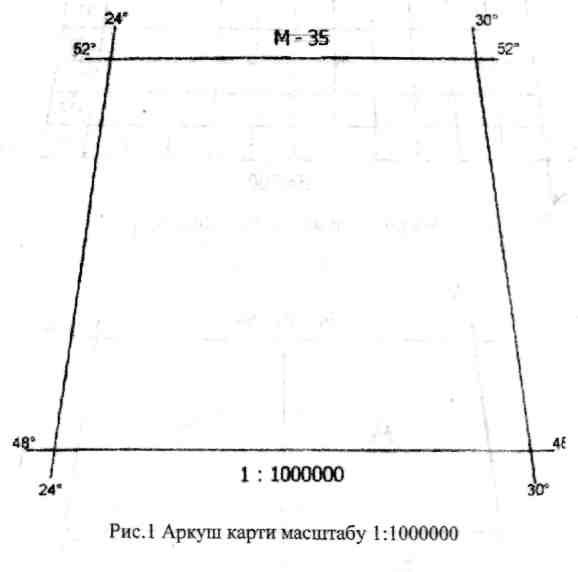

За заданою широтою В і довготою L аркуш карти масштабу 1:1000000 буде мати номенклатуру М-35. Східна довгота буде 30; західна -24. Південна широта буде 48, північна -52 (див. рис1).

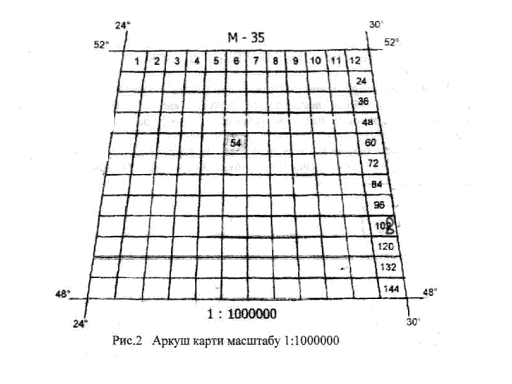

Аркуш карти масштабу 1:1000000 ділиться на 144 аркуші карти масштабу 1:100000 (рис.2).

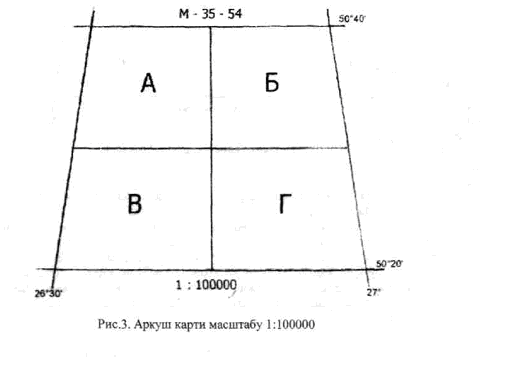

Відповідно до даних географічних кооппинат аркуш карти масштабу 1:100000 буде під номером 54. Тому його номенклатура буде М-35-54. Географічні координати аркуша карти масштабу 1:100000 будуть як показано на рис.З.

Аркуш карти 1:100000 ділиться на чотири аркуші карти масштабу 1:50000, які нумеруються великими літерами українського алфавіту. Згідно із заданими географічними координатами номенклатура аркуша карти 1:50000 буде:М-35-54-Г.

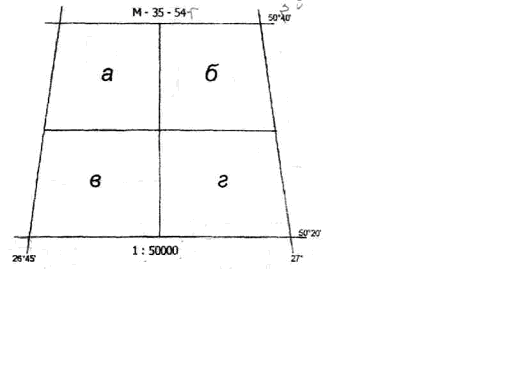

Аркуш карти масштабу 1:50000 ділиться на 4 аркуші карти 1:25000, які позначаються малими літерами українського алфавіту (рис.4).

Рис. 4 Аркуш карти масштабу 1:50000

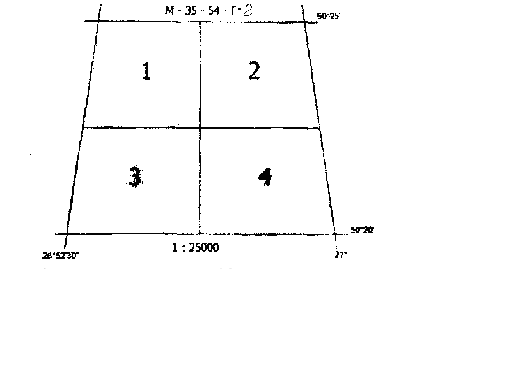

Аркуш карти масштабу 1:25000 ділиться на чотири аркуші карти масштабу 1:10000, які нумеруються цифрами 1,2,3,4 (рис.5). Згідно із заданими географічними координатами номенклатура аркуша карти масштабу 1:25000 буде:

Рис. 5. Аркуш карти масштабу 1:25000

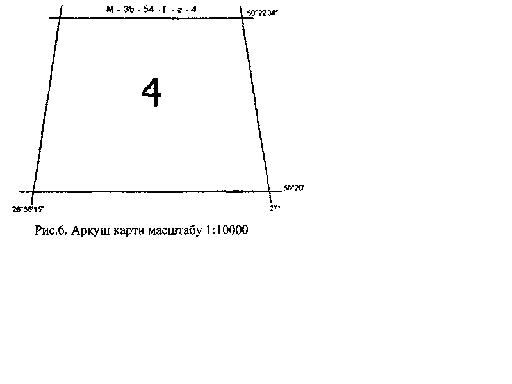

Вичислимо номенклатуру і географічні координати аркуша карти масштабу 1:10000. Згідно із заданою широтою В= 50 20'48" і довготою L=26 56'40" номенклатура аркуша карти масштабу 1:10000 буде М-35-54-Г-г-4, і географічні координати аркуша карти масштабу 1:10000 наведені на рис.6.

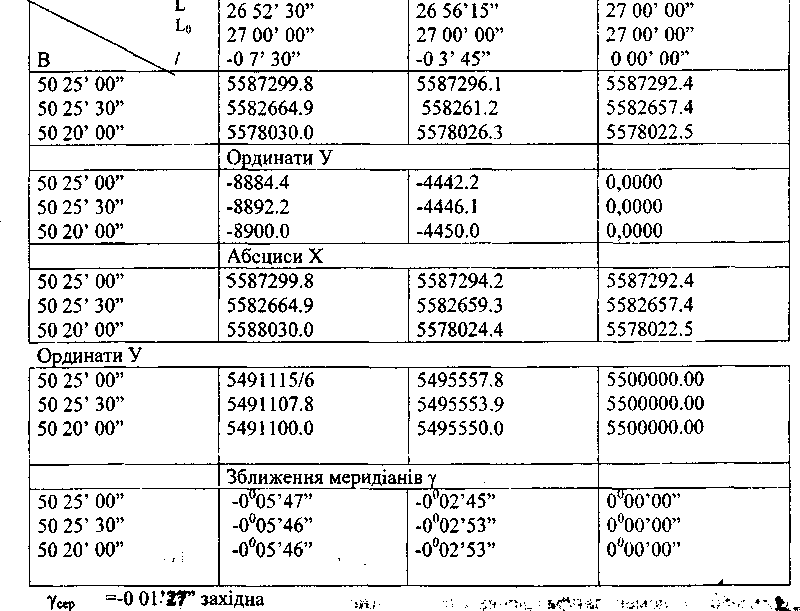

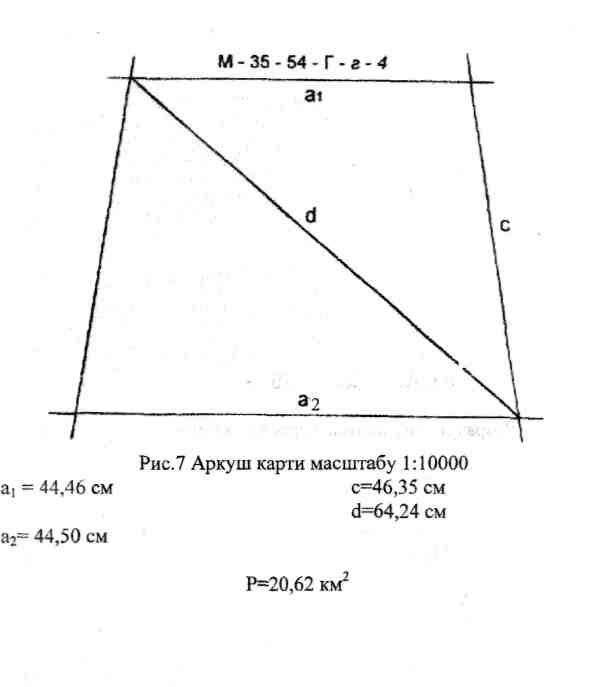

1.2.3а одержаними географічними координатами - широтою і довготою кінців рамок трапеції аркуша карти масштабу 1:10000 - і таблицями Гауса-Крюгера вичисляємо прямокутні координати X і У всіх кінців рамок нашої трапеції. Номенклатура якої М-35-54-Г-Г-4

ДОДАТОК ДО РОЗДІЛУ 3

РОЗРАХУНКОВА ЧАСТИНА РОБОТИ
