Крыши раздельной конструкции
Крыши чердачного типа из сборных железобетонных элементов называют раздельными.
Высота чердак не менее 1,6 м, в пониженных местах (у карниза, под водосборным лотком) – до 1,2 м.
По виду чердака и кровли могут быть:
С холодным чердаком и рулонной и мастичной кровлей
Чердачное перекрытие таких крыш – утепленное. Кровельное покрытие – холодное из ребристых или плоских плит, опираемых на наружные или внутренние поперечные стены. Кровля рулонная или мастичная укладывается по выравнивающей цементной стяжке. Для вентиляции чердака в стенах предусмотрены продухи;
С холодным чердаком и безрулонной кровлей
Такие крыши устраивают с наружным или внутренним водостоком. Чердачное перекрытие – утепленное. Кровля - из ребристых плит и водосборных лотков, изготовленных из водонепроницаемого бетона. Наружная поверхность их покрыта ( в заводских условиях) слоем гидроизоляционной мастики. Заделка стыков и сопряжений между панелями и плитами обеспечивает водонепроницаемость и долговечность безрулонной кровли;
С теплым чердаком и рулонной или безрулонной кровлей
Чердачное перекрытие из сборных железобетонных плит (без утеплителя) Кровельное покрытие – утепленное.
При рулонной кровле крыши раздельной конструкции выполняют из плоских керамзитобетонных плит или утепленных (трехслойных) ребристых плит с рулонным ковром из рубероида;
При безрулонной кровле - из ребристых плит и водосборных лотков, у которых ребра и верхний кровельный слой толщиной 50 мм изготовлены из водонепроницаемого бетона, а нижняя часть теплоизоляция) -из керамзитобетона. Как и в крышах с холодным чердаком, наружная поверхность плит и лотков покрывается гидроизоляционной мастикой. Крыши с теплым чердаком применяются в жилых домах высотой более пяти этажей.
Скатные крыши и их элементы
Крыши с наклонной поверхностью кровли называют скатными. Формы таких крыш зависят от архитектурных особенностей и конфигурации здания.
К элементам скатной крыши относят:
Вальмы – треугольные скаты крыш;
Конек – верхнее горизонтальное ребро;
Фронтон – верхнюю треугольную часть наружной стены, ограждающую чердак;
Ендову – пересечение скатов в форме западающего угла, обеспечивающего сток воды;
Щипец – выступающая часть стены над поверхностью скатов;
Слуховое окно – для освещения и проветривания чердака;
В настоящее время при возведении малоэтажных зданий применяются дву-четырехскатные крыши.
Рис 35 основные формы чердачных скатных крыш
а – односкатная; б двухскатная ломаного профиля, с мансардой; в – пример построения плана крыши; г, д, е - - общий вид двухскатных крыш с фронтоном, вальмой и полувальмой; и, к, л – схема проветривания чердаков, а также воздушных прослоек совмещенной крыши; 1 – скат, 2 – конек; 3 – накосное ребро; 4 – ендова; 5 – вальма; 6 – полувальма; 7 – свес крыши; 8 – фронтон; 9 – тимпан фронтона; 10 – слуховое окно; 11 – щипец; 12 – решетка жалюзи; 13 – приточное отверстие; 14 – вытяжное отверстие; 15 – карниз фронтона
Совмещенная крыша
Совмещенная крыша – это конструкция, объединяющая перекрытие и кровлю. Такие крыши имеют:
Несущую часть – плиту перекрытия (многопустотную или сплошную);
Пароизоляцию из слоя битумной мастики или рулонного материала (рубероида, полиэтиленовой пленки), приклеиваемого битумной мастикой. Ее назначение – не допустить проникновения водяных паров из отапливаемых помещений в вышележащие слои совмещенной крыши;
Утеплитель – слой шлака или керамзита, обеспечивающий требуемый уклон крыши, по верху которого укладывают жесткие плиты из минераловаты, легких ячеистых бетонов. Толщина сыпучего и плитного утеплителя определяется теплотехническим расчетом;
1 – несущая железобетонная панель; 2 – пароизоляция (из слоя битумной мастики или однослойного рулонного ковра);
3 – теплоизоляция из плитных или насыпных материалов;
4 – выравнивающая стяжка из цементного раствора; 5 – четырехслойный рулонный ковер; 6 – защитный слой мелкого гравия
Выравнивающая стяжка из цементного раствора или асфальтобетона. Поверхность стяжки разделяют на квадраты 6×6 или 4×4 м и температурно-усадочными швами шириной 5 мм. Сверху их закрывают полоской рубероида, наклеенной на битумную мастику вдоль шва;
Рулонный ковер из четырех слоев рубероида. Для предотвращения вздутий кровли нижний слой ковра к основанию приклеивают точечно или полосами, составляющими 25 – 30 % поверхности. Последующие слои кровли приклеивают всей поверхностью ковра;
Защитный слой из гравия 5 – 10 мм, втопленный в битумную мастику. Он предохраняет кровлю от механических повреждений и действия солнечной радиации.
Недостаточные эксплуатационные качества ограничивают применение совмещенных крыш в современных гражданских зданиях.
Кровля
Кровля – верхний элемент крыши (покрытия), защищающий здание от атмосферных осадков.
Различают следующие виды кровли:
Листовые (из кровельной стали, асбестоцементных материалов и.т.д.);
Плиточные (из черепицы, кровельной драни, чешуйчатого рубероида);
Рулонные (мягкие) - из рубероида, изола и других материалов;
Мастичные из битумных, резинобитумных и других, армированных стеклотканью;
Безрулонные из ж\б панелей, покрытых слоем гидроизоляционной мастики(6-8 мм) и нащельниками, перекрывающими стыки между уложенными панелями;
Таблица
Допустимые уклоны кровель
Наименование материала |
Угол наклона, градусы |
Кровельная сталь |
≥ 8 |
Черепица |
≥ 30 до 60 |
Плоские асбестоцементные плитки и волнистые асбестоцементные листы |
≥ 15 |
Двухслойный рулонный ковер |
≥ 15 |
Трехслойный рулонный ковер |
≤ 6 |
Водонепроницаемы;
Долговечны;
Огнестойки;
Недороги при устройстве и эксплуатации;
Наиболее ответственные места кровли:
Свесы;
Примыкание к трубам и парапетам ( при любом виде кровельного материала отделывают кровельной сталью);
Рис37 Детали кровли
а – на свесе ската крыши, б – при примыкании к трубе; в - то же со стеной; 1 – желоб, 2 – подвесной крючок; 3 – стальная отворотная лента с капельником; ; 4 – лоток; 5 – водоприемная воронка; 6 – стальной костыль, поддерживающий отворотную ленту; 7 – раскрышка; 8 – «воротник» из кровельной стали; 11 – основной кровельный материал
Кровля из волнистых асбестоцементных листов – укладывают при уклонах ската
18 – 30 º по обрешетке из брусков, досок. Укладку ведут горизонтальными рядами
(от карниза к коньку) с напуском до 120 – 140 мм. Кровли из асбестоцементных листов огнестойки, долговечны и удобны в эксплуатации.

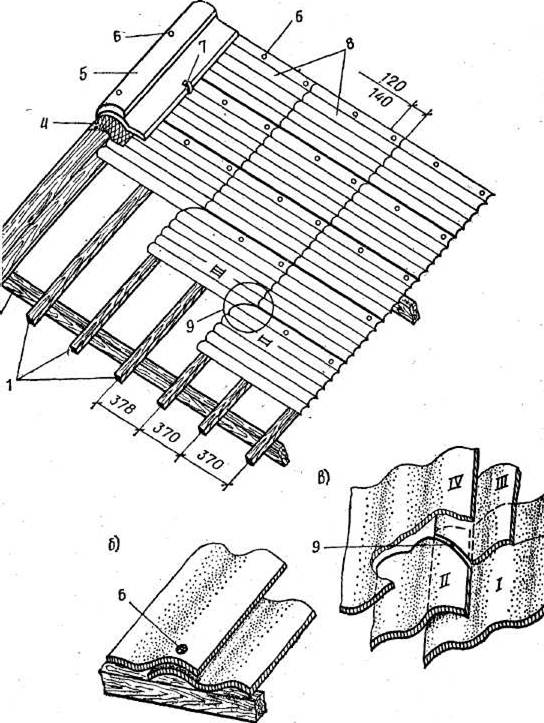

Рис 38 Кровля из волнистых асбестоцементных листов
а – общий вид кровли; б – сопряжение смежных листов внахлестку; в – место стыка четырех углов; 1 – бруски обрешетки; 2 – стропильная нога; 3 – коньковыфй прогон; 4 – подкладка из толя; 5 – фигурный лист (шаблон); 6 – гвоздь; 7 – скоба для крепления стремянки; 8 – ряды кровли; 9 – место стыка четырех листов; I-IV – последовательность укладки листов
Плоские крыши гражданских зданий (с уклонами до 2,5 º имеют рулонную и мастичную кровлю. Основанием для нее является поверхность железобетонных плит, выравнивающая стяжка из цементного раствора или асфальтобетона толщиной 10 – 30 мм.
Рис 39 Кровля
а – рулонная; б – мастичная; 1 – основание; 2 – поверхность, огрунтованная мастикой; 3 – битумная мастика; 4 – направление водостока; 5 – четырехслойный ковер из рубероида; 6 – стык наклеенных полотнищ; 7 – защитный слой из гравия; 8 – полотнища стеклохолста; 9 – защитная окраска; I -
Рулонная кровля. На выровненную стяжку наклеивают четыре слоя рубероида, на горячую (холодную) битумную мастику. Полотна стыкуют внахлестку с напуском концов 70 – 100 мм. От механических повреждений и солнечной радиации кровлю предохраняет слой гравия, втопленный в битумную мастику.
Мастичная кровля. На подготовленное основание по слою грунтовки расстилают полотнища стеклохолста с напуском не менее 100 мм. Холодная битумная мастика пропитывая полотнища, приклеивает их к основанию. Затем по слою мастики укладывают еще два слоя стеклохолста во взаимно перпендикулярных направлениях. Защитным слоем является слой гравия, втопленный в битумную мастику или окраска алюмокеросиновой суспензией светлого тона, снижающей тепловое воздействие солнечной радиации.
