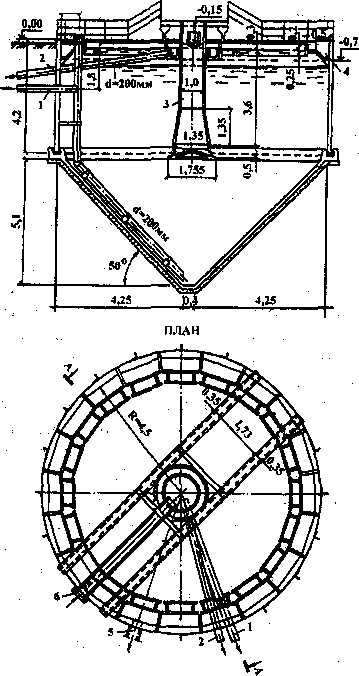

16.Радиальные, вертикальные отстойники, тонкослойные отстойники с предварительной аэрацией ст. Воды, их устройство. Удаление осадка из отстойников. Вертикальные отстойники

«+» - простота их констр. и удобство в эксплуат.

«-» большая глубина сооружений.

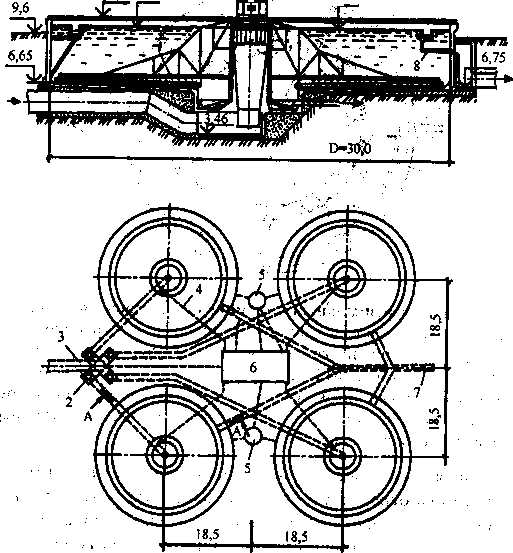

Радиальные отстойники представляют собой круглые в плане резервуары, в которых сточная вода подается в/центр отстойника и движется радиально от центра к периферии:

План и разрез

1 - илоскреб; 2 - распределительная камера; 3 - подводящий трубопровод; 4 - трубопровод выгрузки осадка; 5 - жиросборник; б - насосная станция перекачки осадка; 7 - трубопровод отвода осветленной воды; 8- жиропровод

22. Сорбция и ионный обмен в очистке производственных сточных вод.

Сорбция - это концентрирование загрязнений на поверхности или в объеме сорбента (акт.уголь, торф, кости).

Ионный обмен – обмен ионов м/д растворит-ем (ст. водой) и ионитом. Ионит – рыхлая структура с закрепл. акт. группами, кот.имеют + или – заряд. Широко исп. ионнообменн. смолы., состоящ. из длинных полим. молекул, на кот. закрепл. акт.гр.

Сорбц-ая очистка может примен. самостоя-но или совместно с др. методами предвар-ой и глубокой очистки сточных вод.

Преимуществами этих методов являются возможность адсорбции веществ из многокомпонентных смесей и высокая эфф-ть при малых концентр. загряз. ст. вод.

Сорбционные методы весьма эффективны для извлечения из сточ­ных вод ценных растворенных веществ с их последующей утилизацией и использованием очищенных сточных вод в системе оборотного водоснаб­жения промышленных предприятий. Процесс сорбции м. осуществ-ся при интенсивном перемешив. адсорбента с водой, при фильтровании ч/з неподвижный слой.

1. Системы и схемы внутр. Водопровода зданий и условия их применения.

Внутренний водопровод – совокупность инженерных устройств в здании, предназначенных для подачи воды от наружной водопроводной сети к внутренней водоразборной арматуре.

Рисунок 1.1. – Конструкция внутреннего водопровода.

1. Трубопровод наружной водопроводной сети в колодце

2. Ввод; 3. Водомерный узел; 4. Магистраль; 5. Стояк; 6. Подводки к сантехн. Приб. 7. Водоразборная арматура

Классификация внутренних трубопроводов.

1. По назначению.

1.1. Хоз.-пит., вода должна соответствовать ГОСТу.

1.2. Производств. или технол., качество воды регламентируется технологическими требованиями.

1.3. Противопожарный, качество воды не регламентируется.

    Здания в зависимости от назначения и размеров могут иметь 1 или 2 независимые системы водоснабжения. Противопож. труб., как правило, объединяется с хоз.-пит. или производ-ым.

2.По сфере обслуживания.

2.1. Объединённые

2.2. Полураздельные

2.3. Раздельные.

Схемы внутреннего водопровода.

Схема внут. водопровода назнач. в зависимости от соотношения 2-х величин: Н_ТР и Н_гар : Н_ТР- -треб. напор, т.е. напор наружной сети в точке присоединения ввода, который обеспечивает норм. работу системы водоснаб. здания, Н_гар –гарант. напор в той же точке наружной сети, а также обуславливается режимом водопотребления здания.

1. Простая схема.

Когда Н_ТР < Н_гар в независимости от водопотребления.

Н_ТР=Н_ГЕОМ+h_l+Н_СВ,

Н_геом – геом. высота, h_l – потери по длине, Н_св – своб. напор.

2. Схема с насосом подкачки.

Когда Н_ТР >Н_гар, а режим водопотребления равномерный.

В жил. здан. примен. данной схемы не явл. рацион-ым.

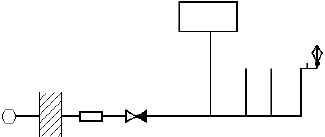

3. Схема с насосом подкачки и открытым водонапорным баком.

4. Схема с насосом подкачки и с гидропневматическим баком.

Когда Н_ТР>Н_ГАР и режим водоп-ления неравномерный.

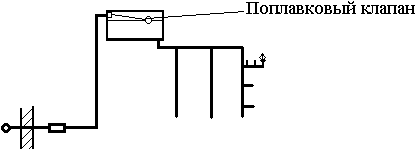

5. Сх. с водонап. баком, без насоса подкачки.

Прим-ся при значит. колебаниях напора в наружной сети, когда часть суток Н_гар>H_тр, а часть суток наоборот.

6. Схема с баком-гасителем давления.

Если напор в наруж. сети больше 60м, тогда применяется эта схема. Позволяет снизить давление у водоразборной арматуры (до 45 м).

7. Схема с регулятором давления.

Если наружное давление более 10 атмосфер.

2. Основы расчета холод. Водопровода зданий.

Задача расчета - подбор таких диаметров труб-ов, при которых обеспечивается норм. работа всех сантехн-их приборов и максим. используется гарант. напор в наружной водопров. сети Н_гар. В качестве расчетной схемы испол. аксоном. схема внутреннего водопровода.

Расчет рекомендуется выполнять в следующем порядке.

1. На расч. схеме выбир. диктующий (наиболее удаленный от ввода и высоко располож.) сантехнич. прибор, выделяются и нумеруются участки расч. ветви от этого прибора до точки присоед. ввода к наружной сети, границами которых являются точки разветвления потоков.

2. Вероятность действия сантехн. приборов в здании Р^С

где =5,6 л/час – норма расхода хол. воды, потребителем в час наиб. потребления, для жилых зданий; U – число потреб. в здании, назн. в соотв. с кол. и планировкой квартир; =0,18 л/с расход хол. воды, л/с, сантехн. прибором,

N – число сантехн. приборов в здании.

3. Определ. расч. расходы на всех уч. расчетной ветви q^C, л/с:

где α – коэффициент, определяемый по прил. 1 в соответствии с произведением для каждого участка, при этом N – количество сантехнических приборов.

Общий расход воды q^tot, л/с:

где = 0,25 л/с, а α – определяется в соответствии с общей вероятностью Р^tot:

где = 15,6 л/час.

4. Назначаются диаметры труб. на уч. расчетной ветви, и по табл. для гидрав. расчета опред-ся скорости V и гидрав. уклоны 1000i. При этом следует ориент-ся на эконом. скорости от 0,7 до 1,5 м/с, но не более 3 м/с и предусм-ть постоян. диаметры на всем стояке, на всей магистрали. Обычно назначаются: на подводках к приборам Ǿ 15мм, стояк Ǿ 20–25 мм, магистраль Ǿ 25–40 мм, ввод – Ǿ 50 мм.

5. Опр. потери напора на отдел. уч. и во всей расч. ветви Н_l, м:

где k_l =0,3 коэф., учитыв. местн. потери напора (для хоз-пит.); - потери напора по длине на участках, l – длина соответствующих участков, м.

6. Подбир-ся марка и калибр счетчика воды на вводе в здание.

В жилых зданиях обычно испол. счетчики типа ВСКМ. Для выбранного калибра эксплуат. расход д/б больше среднего час. расхода воды q_т, м³/час, определенного при открытой системе горячего водоснабжения,

для зданий с закрытой системой горячего водоснабжения

где – соответ. норма расхода хол. воды и общего расхода, л, потребителем в сутки.

Для жилых зданий – 180 л/чел., – 300 л/чел.

Счетчик с принятым диаметром усл-го прохода провер-ся на пропуск расч. максим. секун. расхода воды, при этом потери напора в крыльч. счетчиках Н_вод,зд не должны превышать 5 м.

где S – гидр. сопротив. счетчика, м/(л/с)²; q – расч. расход, л/с.

Если потери напора превышают допустимые, назначается и проверяется больший калибр счетчика.

7. Без подбора назначается миним. калибр счетчика 15 мм на вводе в квартиру, и определ-ся потери напора в нем Н_вод.кв, м.

8. Опред. уточненный треб-ый напор Н_тр, м:

где Н_геом – геомет. высота подачи воды от трубопровода городской сети до диктующего сантехн. прибора, м; H_св – своб. напор, м, диктующего сантехн. прибора, необходимый для его нормальной работы.

В резул. расчета треб. напор Н_тр должен быть меньше гарантир. напора Н_гар. Запас напора может составлять до 5 м.
