8. Зона санитарной охраны поверхностного источника водоснабжения представляет собой специально выделенную территорию, охватывающую используемый водоем и частично бассейн его питания. На этой территории устанавливается режим, обеспечивающий надежную защиту источника водоснабжения от загрязнения и сохранение требуемых санитарных качеств воды. Зона с.о.включает в себя два пояса.1 пояс (пояс строгого режима) охватывает часть используемого водоема в месте забора воды из него и территорию расположения головных водопроводных сооружений (водоприемники, насосные и очистные станции, резервуары).Территория 1 пояса изолируется от доступа посторонних лиц и по возможности окружается зелеными насаждениями. Постоянное проживание людей в 1 зоне, как правило, не допускается. 2 пояс с.о. включает источник водоснабжения (водоем) и бассейн его питания, т.е.все территории и акватории, к-е могут оказать влияние на качество воды источника, используемого для водоснабжения. Территория 2 пояса определяется в основном соответствующими водоразделами. Для крупных и средних рек не представляется возможным включить в зону с.о. весь водосборный бассейн, и граница зоны определяется расстоянием(вверх по течению)от места водозабора, достаточным для самоочищения реки от сбрасываемых в нее загрязнений. В пределах 2 пояса зоны с.о. должен быть обеспечен ряд оздоровительных мероприятий и введен ряд ограничений в хозяйственную деятельность с целью защиты источника водоснабжения от недопустимого ухудшения качества воды в нем.При определении требуемых мероприятий должны учитываться характер используемого водоема, его способность к самоочищению, а также все существующие и возможные источники прямого и косвенного загрязнения водоема. Проекты зон с.о.подземных источников водоснабжения составляются после проведения специальных изысканий на местности, имеющих целью выяснить гидрогеологические условия района— направление и скорость подземного потока, условия и районы его питания, возможные источники загрязнения подземных вод, наличие нарушений почвенных слоев и т.д. Границы 1 пояса зоны с.о. устанавливаются с учетом характера рельефа местности и направления грунтового потока. Размер территории 1 пояса определяют исходя из необходимости иметь для приема грунтовых вод вокруг артезианской скважины площадь порядка 0,25 га и вокруг колодцев площадь около 0,7—1 га. Территория 1 пояса должна быть спланирована для возможности отвода поверхностного стока за пределы границ зоны. Так же как и для поверхностных вод, в первом поясе зоны с.о. подземных вод не допускается проживание людей, нахождение посторонних лиц, содержание скота, а также употребление органических удобрений или ядохимикатов для посадок и посевов.2 пояс(зона ограничений) представляет собой территорию, для к-й вводятся определенные ограничения ее использования с тем, чтобы предотвратить возможность загрязнения эксплуатируемого водоносного пласта. Границы 2 пояса устанавливаются в зависимости от местных гидрогеологических условий и характера использования подземного потока.На территории 2 пояса должны проводиться следующие предупредительные мероприятия:выявление и тампонаж старых и неработающих скважин, приведение в порядок дефектных скважин, выявление и ликвидация имеющихся поглощающих колодцев,благоустройство населенных мест, расположенных на территории зоны,с целью защиты используемого водоносного пласта от поступлений всевозможных загрязнений с поверхности. Во 2 поясе зоны с.о. не допускаются какие-либо работы,связанные с нарушением пород, перекрывающих сверху используемый водоносный пласт. Проведение всех мероприятий по организации второго пояса зоны с.о.,предусмотренных утвержденным проектом(как для поверхностных, так и для подземных источников),осуществляют те предприятия, учреждения или организации, к-е используют данную территорию,а также те, деятельность к-х вызвала санитарное неблагополучие. .Зоны источника водоснабжения в месте забора д/состоять из 3 поясов:1-го – строгого режима,2-го и 3-го – режимов ограничения. Границы 1 пояса зоны поверхностного источника водосн-я,в том числе водоподводящего канала.д/устанавливаться на расстояниях от водозабора:для водотоков(реки, каналы):вверх по течению–не менее 200м;вниз по течению–не менее 100м;Границы 2 пояса зоны водотока надлежит устанавливать:вверх по течению,включ.притоки.–исходя из скорости течения воды,усредненной по ширине и длине водотока или на отдельных его уч-ках и времени протекания воды от границы пояса до в/з при среднемесяч.расходе воды летнее-осенней межени 95% обеспеченности не менее 5 суток.Вниз по теч-ю–не менее 250м;боковые границы – на расстоянии от уреза воды при летнее-осенней межени–при равнинном рельефе–500м,Границы 3 пояса зоны поверхностного источника водосн-я д/б вверх и вниз по течению водотока или во все стороны по акватории водоема таким же,как для 2 пояса;боковые границы–по водоразделу,но не более 3-5 км от водотока или водоема.

1.Определение суточной производительности и расчетных расходов централизованной системы водоснабжения населенного пункта

Q = , (м /сут) – средний суточный расход

Q =k Q (м /сут)

Q =k · Q (м /сут)

q = k · Q /24(м /ч)

q = k · Q /24(м /ч)

Коэффициенты часовой неравномерности определяем из выражений

k =

k =

6.1. Сравнительная эконимич эффективн. При выборе вариантов решения технич или хозяйств задач опр сравнит экономич эффективность, показыв,на сколко один вариант эффективнее другого.Расчеты сравнит эффективности исп-ся:1. При сопоставлении вариантов технич решений;2. При сравнении различн сроков строит-ва;3.При решении задач по реконструкции действующ предприятий или новому строит-ву;4.При внедрении новых видов техники.1 Эконом эффект от применения более эффективного варианта опр как разность приведенных затрат по этим вариантам и рассчит-ся по ф-ле:Э=П1 -П2=(С1-С2) +ЕН (К1-К2) П-приведенные затраты по рассматриваемым вариантам;С-эксплуатацион затраты;К-капиталовложения;Ен- нормативный коэф эффективности капиталовложений.2. Фактор времени в расчетах экономич эффективности учитывается в случаях досрочной сдачи в эксплуатацию производственных объектов.Экономич эффект исчисляется по ф-ле: Э=Е_Н*Ф_ОСН(Т_Н-Т_П) Т_Н – нормативный срок строит-ва,год;Т_П- плановый срок строит-ва,год;3. Экономич эффективн затрат на реконструкцию рассчит-ся путем сравнения нормативного коэф-та эффектив-ти с расчетным, который рассчит-ся по ф-ле: ,

где О₀,О₁,О₂-годовые объемы продукции,выпускае-мой соответственно на действующем, реконструиро-ванном и новом предприятии; С₀,С₁,С₂- себестоимость ед-цы продукции, выпускаемой соответственно на действующем, реконструирован-ном и новом предприятии; К₁,К₂- капит-е вложения соответственно на реконструкцию и строит-во нового предпр-я.4. При опред-нии сравнительной эконом-й эффект-ти различных вариантов капит-х вложений, организационно-технических мероприятий технический решений необх.учитывать долговечность вариантов.Приведенные затраты по данному варианту умнож-ся на коэфф-т изменения срока службы ( ), опр по ф-ле:

Р₁,Р₂- доли сметной стоимости основных средств в расчете на 1 год их службы по сравниваемым вариантам.

3 Опр. Диаметров водопроводных линий. Расчет тупик. Водопроводных сетей.

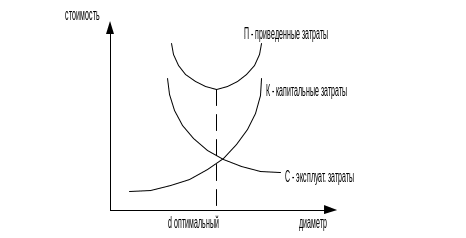

Диаметр определяется по расчетному расходу воды на участке. По условиям эксплуатации скорость не должна превышать 2,5 – 3 м/с, то есть любые скорости от минимальной до 2,5 м/с могут быть приемлемыми, и вопрос назначения диаметра при приемлемых скоростях это вопрос экономический. При увеличении диаметра возрастают капитальные затраты, но снижаются скорости, следовательно уменьшаются потери напора и как следствие уменьшаются расходы электроэнергии на перекачку жидкости т.е. снижаются эксплуатационные затраты.

П = ЕК + С

Где Е – коэффициент экономической эффективности = 1/t

t – время окупаемости проекта

Приблизит. величина приведенных затрат характеризуется экономическим фактором (Э), который м.б. вычислен

по табл. Шевелева. Чаще пользуются таблицами, в которых для значений Э = 0,5; 0,75 и 1 даны предельные

экономические скорости и диаметр. Приблизительно считают: ЮГ страны Э = 1; центральная часть- Э = 0,75;

Сибирь, Дальний восток, север - Э = 0,5.

Гидравлический расчет разветвленных тупиковых сетей.

Определить диаметр труб по заданному расходу Q=40 л/с=0,04 м³/с; D=4Q/ПV=0.22=200мм, пересчитываем скорость V=4Q/П D²=1,27м/с,тогда

D=4Q/ПV=0,2=200м1) Выбрана расчетная ветвь к диктующей точке
