25. Кондиционирование и обезвоживание осадков сточных вод. Обезвоживание
Песковые площадки. (влажность пульпы 98-99). Их устраивают с ограждающими валиками высотой 1-2 м. Размеры площадок принимают из условия напуска песка слоем до 5 м в год (с периодической выгрузкой гёодсушенюого песка); высота слоя напуска песка в1 накопителе составляет до 3 м в год.
Удаление воды с площадок и из накопителей следует производить через водосливы с переменной отметкой порога и перекачивать ее в канал перед песколовками или направлять в резервуар местной насосной станции с последующей перекачкой на очистные сооружения.
Иловые площадки, пруды. Иловые площадки зависят от климатических, природных факторов. Две основные категории: естественного обезвоживания и сушки (испарения и декантации без существенного изменения по сравнению с теми же процессами, происходящими в естественной среде) и интенсивного обезвоживания и сушки (с искусственным дренажом, подогревом, созданием вакуума в дренажной системе, искусственным водонепроницаемым покрытием).
Механическое обезвоживание.

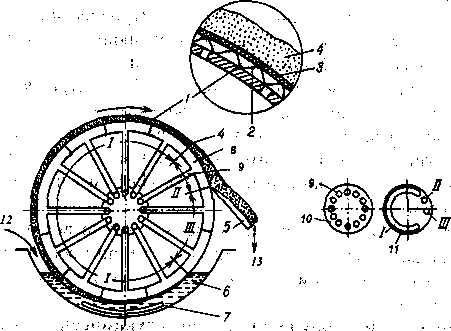

Барабанный вакуум-фильтр. 1 - перфорированный барабан; 2 -латунная сетка; 3 - фильтровальная ткань; 4 - слой осадка;-5 - нож для съема кека; 6 - резервуар для осадка; 7 - качающаяся мешалка; 8 - камеры барабана; 9 - соединительные трубки; 10- вращающаяся часть распределительной головки; 11 - неподвижная часть распределительной головки; 12 - подача осадка на обезвоживание; 13 - отведение кека; I - зона фильтрования и отсоса фильтрата; II- зона съема кека; III- зона регенерации фильтровальной ткани;
Центрифуга:
1 - трубопровод для подачи осадка; 2 - отверстия для выгрузки фугата; 3 - выпуск фугата; 4 - отверстие для поступления осадка в ротор; 5 - выгрузка кека; 6 - ротор; 7 - полый шнек; 8 - отверстия для выгрузки кека.
Сжигание осадков осуществляют, если их утилизация невозможна или экономически нецелесообразна.
Сжигание - это процесс окисления органической части осадков до нетоксичных газов и золы. Для сжигания осадков наибольшее распространение получили многоподовые печи, печи кипящего слоя и барабанные вращающиеся печи.
2.Общая схема систем водоотведения.
Схемы водоотвед. насел. пунктов разраб. на генплане городов в масштабе 1:5000-1:20000 с горизонталями через 1-2 м с указанием кварталов и приездов, схемы водоотведения промышленных предприятий- на генплане в масштабе 1:1000-1:5000 с горизонталями через 0,5-1 м. На рис. 1.1 показана обшая схема водоотведения города. Система водоотведения состоит из следующ. основных элементов:

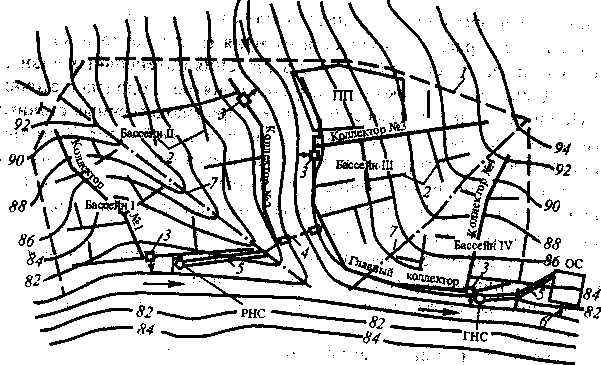

Рис. Общая схема водоотведения города:
РНС - районная насосная станция; ГНС - главная насосная станция; ОС - очистные сооружения; ПП - промышленное предприятие; 1 – граница города; 2 - наружная (внешняя) водоотводящая сеть трубопроводов; 3 – ливнеспуски; 4- дюкер; 5 - напорные трубопроводы; 6 - выпуск очищенных сточных вод; 7 - линии водоразделов
-внутренних водоотв. сетей в зданиях, оснащенных сан-техническим оборудованием; внутрикв. водоотв. сетей; наружной водоотводящей сети; аварийно-регулирующих резервуаров; специальных сооружений; насосных станции и напорных трубопроводов; станций очистки сточных вод; выпусков аварийных неочищенных потоков сточных вод.
Она состоит из приемников сточных вод внутренней водоотв. сети, которая включает водоотв. линии, стояки и выпуски из здания. Трубопроводы отводных линий прокладываются с уклоном к стоякам для обеспечения самотечного отвода воды. Трубопроводы стояков прокладываются вертикально; верхняя их часть возвышается, над неэксплуатируемой кровлей на 0-3. м; над скатной, кровлей - на 0.5 м; над эксплуатируемой кровлей - да 3 м. Выпуски - это уч-ки труб-дов от стояков до смотровых колодцев на внутрикв. водоотв. сети. Они, как и отводные линии, прокладываются с уклонами.
Внутренняя водоотв. сеть трубопроводов рассчитывается на частичное заполнение труб водой даже при наибольших расходах сточной воды.
Перпендикулярная схема - коллекторы бассейнов водоотведения прокладываются перпендикулярно направлению

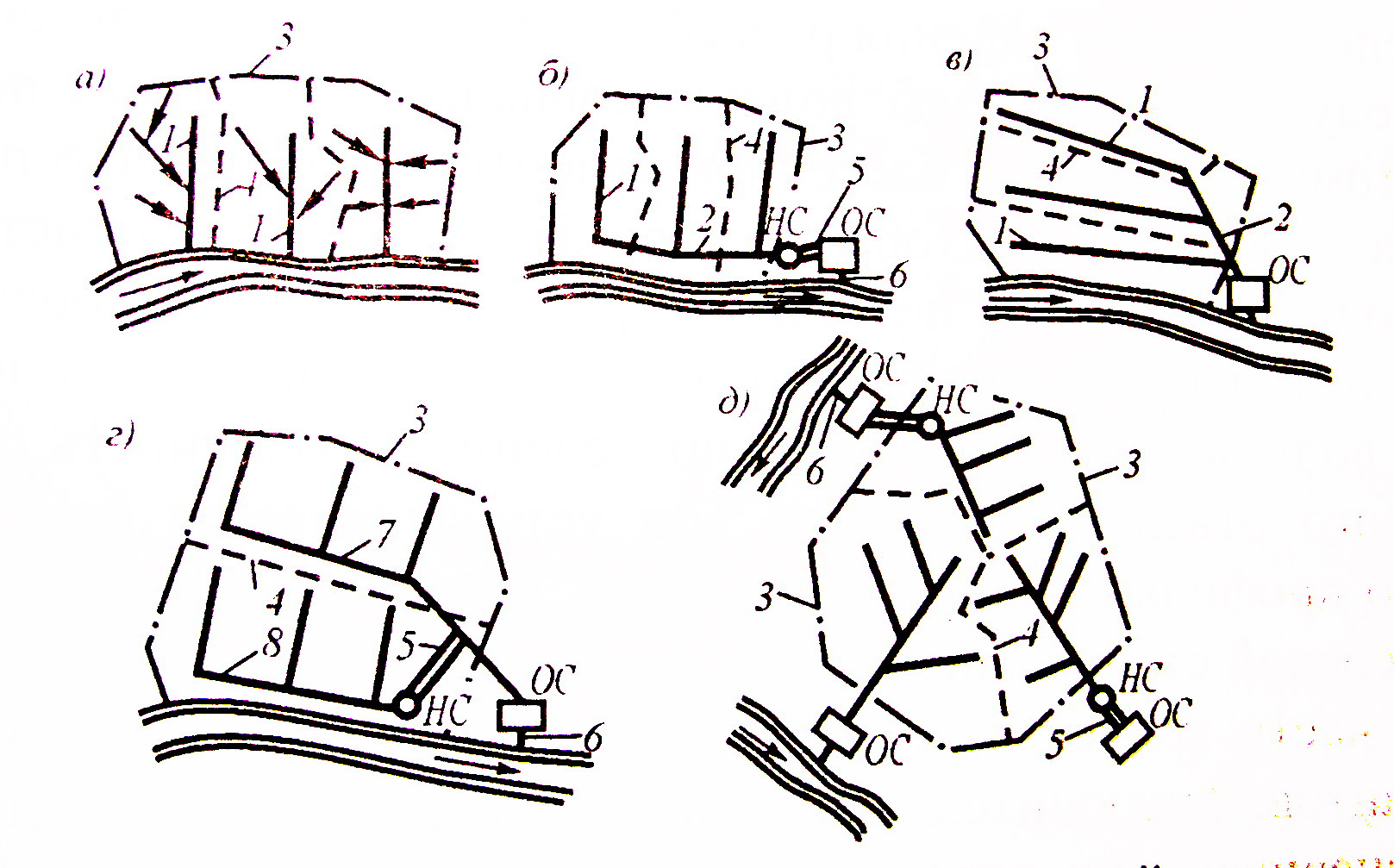

а - перпендикулярная; б - пересеченная; в - параллельная; г - зонная; д - радиальная; 1 - коллекторы бассейнов водоотведения; 2 - главные коллекторы; 3 - граница обслуживаемого объекта; 4 - граница бассейнов водоотведекия; 5 - напорный трубопровод; б - выпуск; 7 и 8 -. главные коллекторы соответственно верхней и нижней зон.
Пересеченная схема –коллек. бассейнов водоотв. пересекаются главным коллек., направляемым параллельно реке.
Параллельная схема – коллек. бассейнов водоотв. направляются параллельно или под углом к направлению потока воды в водоеме и пересекаются с гл. коллектором. Зонная схема -обслуживаемая территория разбивается на две зоны: с верхней сточные воды отводятся к очистным сооружениям самотеком, а с нижней они перекачиваются насос ной станцией. Радиальная -отведение ст. вод реализуется на несколько очистных станций.
Коллекторы бассейнов водоотв. обычно проходят по тальвегам, а гл. коллек. по берегам рек. Т.к ОС располаг. внизу по течению реки относ-но обслуживаемого объекта, то и направление гл. коллек. совпадает с направл. течения воды в реке. Трассировка уличных трубопроводов по трем следующим схемам: Объемлющая трассировка - уличные трубопроводы прикладывают со всех сторон квартала.
а - объемлющая; б - по пониженной стороне квартала; в - черезквартальная; 1 - кварталы; 2 – дома.
Трассировка по пониж. стороне квартала - уличные трубопроводы проклад-ют лишь с пониженных сторон квартала.
Черезквартальная -трубопр. прокладывают внутри квартала, что сокращает общую протяженность сети.
Выбор оптимальной схемы основан на результатах экономического сравнивания вариантов на стадии разработки технического проекта.
