Огнетушащие вещества и средства пожаротушения

Огнетушащие вещества и материалы

Цель выполнения лабораторной работы – приобретение студентами знаний устройства, принципа действия и правил использования средств пожаротушения.

Задачи лабораторной работы:

- изучить эффективность и область применения веществ и материалов, используемых для тушения пожаров;

- усвоить устройство, принцип действия и область применения ручных и автоматических средств пожаротушения;

В результате выполнения работы студент должен:

- знать область эффективного применения огнегасящих веществ и материалов, устройство и принцип действия ручных и автоматических средств пожаротушения;

- уметь пользоваться ручными огнетушителями, приводить в действие автоматические установки пожаротушения;

-приобрести навыки действий при возникновении загораний.

Вещества и материалы, при помощи которых достигается прекращение процессов горения, называются огнетушащими средствами. Наиболее распространенными из них являются: вода в жидком и парообразном состоянии, различные пены, углекислый газ, азот, песок, химические соединения в виде порошков и эмульсионных смесей.

Вода способна отнимать у горящего вещества теплоту, дробить и забивать пламя, затруднять доступ атмосферного воздуха к очагу горения. Однако обладает она и рядом отрицательных свойств. Так, вода является хорошим проводником электрического тока, что предопределяет опасность поражения им людей при использовании ее для тушения электроустановок, находящихся под напряжением. При попадании воды на карбид кальция образуется пожаро- и взрывоопасный газ - ацетилен, а при попадании ее на негашеную известь выделяется значительное количество теплоты, под действием которой могут воспламениться находящиеся вблизи горючие материалы. Малоэффективно тушение нераспыленной струей воды загоревшихся ЛВЖ, так как они всплывают на поверхность ее и увеличивают тем самым очаг пожара. Вода плохо смачивает некоторые волокнистые и твердые вещества, поэтому использование ее для тушения, например, загоревшихся хлопка и шерсти в тюках не дает положительного эффекта. Тушение пожаров паром наиболее эффективно в закрытых, плохо вентилируемых помещениях объемом до 500м³. При этом используют как перегретый, так и влажный насыщенный пар.

В качестве огнетушащих средств широко используют химическую и воздушно-механическую пены. Химическая пена состоит из пузырьков углекислого газа, воздушно-механическая пена содержит пузырьки воздуха. Огнетушащее действие пены основано на том, что она охлаждает верхний, наиболее нагретый слой горящего вещества и изолирует его от атмосферного воздуха. Ее применяют для тушения загоревшихся жидкостей и твердых веществ, а также для защиты их от нагрева и воспламенения. Пена непригодна для тушения пожаров в электроустановках, находящихся под напряжением, и тех веществ (натрий, калий, сероуглерод и др.), с которыми она вступает в реакцию взаимодействия.

Для тушения огня используют углекислоту, которая не проводит электрический ток и не поддерживает горение. При тушении пожара углекислый газ создает вокруг очага горения зону с пониженным содержанием кислорода, благодаря чему высокотемпературные процессы в нем прекращаются. Углекислотой нельзя тушить горящие этиловый спирт, в котором она растворяется, и химические соединения, способные подвергаться термической деструкции без доступа воздуха (термит, целлулоид). Эффективно тушение пожаров азотом.

Для ликвидации очагов горения, не поддающихся тушению водой и некоторыми другими огнетушащими средствами, применяют специальные порошки (ПСБ-3, Пирант-АН, Пирант-А, П-2АП, ПФ, ПХК). Тушение пожара порошками достигается благодаря огнепреграждению, замедлению экзотермических реакций, охлаждению поверхности горящего вещества и изоляции ее от атмосферного воздуха вязкими пленками.

Противопожарное водоснабжение предприятий

Противопожарное водоснабжение предприятий обеспечивается системой противопожарного водопровода, который объединяется с хозяйственно-питьевым или производственным водопроводом. Водопроводные сети устраиваются, как правило, кольцевыми. Тупиковые водопроводы могут иметь длину не более 200м. Забор воды из подземной водопроводной сети для наружного тушения пожара осуществляется через пожарные гидранты, устанавливаемые в колодцах. Пожарные гидранты располагают вдоль дорог на расстоянии не более 2,5м от края проезжей части, не дальше 20м и не ближе 5м от стен здания. На расстоянии меньше 5м от пожарного гидранта не допускается стоянка автотранспорта. Указатель гидранта должен быть световым или флуоресцентным с нанесением буквенного индекса ПГ, цифровых значений расстояния в метрах от указателя до гидранта и внутреннего диаметра трубопровода в миллиметрах.

Необходимость устройства внутреннего противопожарного водопровода в зданиях и помещениях, а также расходы воды на пожаротушение определяются в зависимости от их назначения, объема и высоты. В зданиях магазинов и предприятий общественного питания объемом от 5000 до 25000м³ включительно предусматривается одна струя с расходом воды 2,5л/с. При большем объеме этих зданий требуются две струи с расходом воды по 2,5л/с. Внутренний противопожарный трубопровод не предусматривается в отдельно стоящих и встроенных в здания иного назначения магазинах и предприятиях общественного питания объемом до 5000м³.

Забор воды из внутреннего трубопровода для тушения пожара в здании осуществляется через пожарные краны. Они устанавливаются на высоте 1,35м от пола возле входов – входов на площадках отапливаемых лестничных клеток, в вестибюлях, коридорах, проходах и других доступных местах. Каждый пожарный кран, снабженный пожарным рукавом длиной 10 или 20м и стволом, устанавливается в шкафчике. На шкафчике должны быть надпись ПК, порядковый номер крана, номер телефона ближайшей пожарной части. Внутренний противопожарный водопровод и пожарные краны через каждые 6 месяцев должны подвергаться техническому обслуживанию и проверяться на работоспособность посредством пуска воды. Результаты техобслуживания и проверки их регистрируются в специальном журнале.

Первичные средства пожаротушения

На всех предприятиях, базах и складах, других объектах должны быть в необходимом количестве первичные средства пожаротушения, предназначенные для борьбы с огнем в начальной стадии пожара. К таким средствам относятся огнетушители. Ручные огнетушители - это сосуды разного объема, наполненные огнетушащими веществами и имеющие приспособления для разбрызгивания или распыления этих веществ в очаге горения. Имеются в обращении огнетушители следующих типов: ОВ (водяные), ОВП (водопенные), ОВПА (водопенные аэрозольные), ОУК (углекислотные), ОП (порошковые). После обозначения типа огнетушителя проводится цифра, которая обозначает массу содержащегося в нем огнетушащего вещества в килограммах. Цифра после обозначения аэрозольного водопенного огнетушителя обозначает массу в нем огнетушащего вещества в граммах.

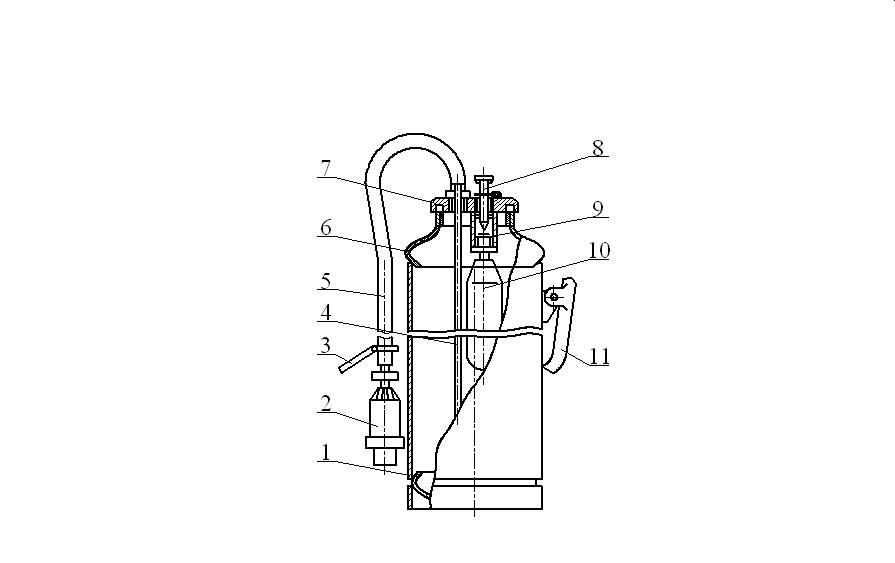

Огнетушитель водопенный унифицированный, например ОВП-10 (рис.1) предназначен для тушения пожаров классов А и В – соответственно, ОВП-10А и ОВП-10В.

1 – корпус – сосуд с раствором пенообразователя,

2 – пеногенератор,

3 – рычаг запорно-пускового устройства,

4 – сифонная трубка,

5 – шланг,

6 – горловина,

7 – головка,

8 – пробойник,

9 – мембрана,

10 – баллон со сжатым воздухом,

11 – рукоятка

Рис. 1. Огнетушитель ОВП-10

Он не применяется для тушения загораний щелочных и щелочноземельных металлов, других материалов, горение которых может происходить без доступа кислорода, а также электрооборудования, находящегося под напряжением.

В этом огнетушителе в качестве огнетушащего вещества используется 5%-ный раствор пенообразователя (ПО-6К или ПО-ЗАИ), в качестве энергоносителя - сжатый воздух. Раствор пенообразователя находится в сосуде, сжатый воздух - в баллоне. Для приведения огнетушителя в действие извлекают предохранительную чеку, фиксирующую положение пробойника относительно головки, и ударом ладони перемещают пробойник внутрь сосуда. При этом пробойник прокалывает острым концом мембрану, герметизирующую баллон со сжатым воздухом. Вследствие этого сжатый воздух (масса его 35...40г) поступает в сосуд огнетушителя, создает в нем избыточное давление 1,0...1,3МПа, под действием которого раствор пенообразователя вытесняется в пеногенератор. Образующаяся в пеногенераторе пена вытесняется под давлением наружу в виде компактной струи длиной не менее 4,5м. Управление работой огнетушителя осуществляется путем нажатия на рычаг запорно-пускового устройства. При тушении пожара огнетушитель удерживают за ручку и пеногенератор. Продолжительность действия этого огнетушителя не менее 40с.

Углекислотные огнетушители ОУК – (рис.2,3) применяются для тушения загораний в электроустановках, находящихся под напряжением, а также тушения горящих материалов, которые могут быть испорчены водой, пеной и другими веществами. Эти огнетушители различной емкости заполняются углекислотой под давлением 5,7МПа.

1 – корпус,

2 – сифонная трубка,

3 – рукоятка,

4 – вентиль,

5 – маховичок,

6 – раструб-снегообразователь

Рис. 2. Огнетушитель углекислотный с запорным вентилем

Работа углекислотного огнетушителя основана на вытеснении заряда диоксида углерода под действием соответственного избыточного давления, которое задается при его заполнении.

1 – корпус,

2 – сифонная трубка,

3 – раструб-снегообразователь,

4 – рычаг запорно-пускового устройства,

5 – предохранительная чека,

6 – ручка для переноски

Рис. 3. Огнетушитель углекислотный с запорно-пусковым устройством

Для приведения огнетушителя в действие необходимо направить раструб-снегообразователь на очаг горения и медленно поворачивать маховичок вентиля против часовой стрелки, в углекислотных огнетушителях с запорно-пусковым устройством необходимо поджать его подвижный рычаг к рукоятке удержания их корпуса. При этом углекислота поступает по сифонной трубке в раструб, где превращается в снегообразную массу (температура до -70^оС). В зависимости от емкости баллона время действия углекислотных огнетушителей 25...40с, полезная длина струи 1,5...3,5м.

В углекислотно-бромэтиловых огнетушителях (ОУБ-3 и ОУБ-7) заряд состоит из бромистого этила (97%) и углекислоты (3%). Рабочее давление в корпусе огнетушителя для выброса заряда создается сжатым воздухом. Эти огнетушители предназначены для тушения небольших пожаров, а также электроустановок под напряжением.

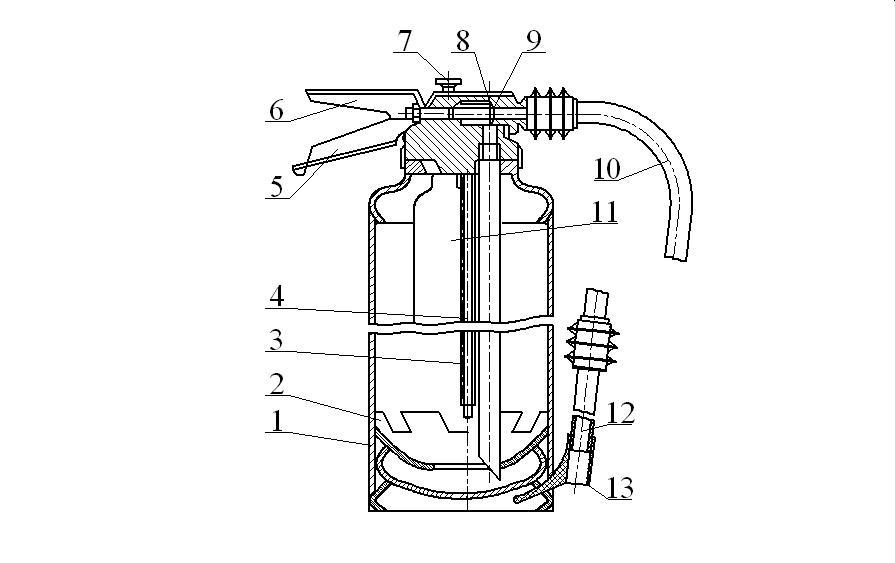

Огнетушитель порошковый, например, ОП-10 (рис.4) предназначен для тушения пожаров классов А, В, С, а также загораний в электроустановках, находящихся под напряжением до 1140В.

1 – корпус – сосуд с порошком,

2 –мембрана эластичная,

3 – вспушиватель,

4 – сифон,

5 – рукоятка,

6 – рычаг,

7 – пробойник,

8 – клапан,

9 – головка,

10 – шланг,

11 – баллон со сжатым воздухом,

12 – насадок,

13 – фиксатор насадка

Рис. 4. Огнетушитель ОП-10

Он не применяется для тушения загораний щелочных и щелочноземельных металлов и других материалов, горение которых может происходить без доступа кислорода. В этом огнетушителе в качестве огнетушащего вещества используется порошок марки П-2АП в качестве энергоносителя - сжатый воздух. Порошок находится в сосуде, сжатый воздух - в баллоне. Для приведения огнетушителя в действие извлекают предохранительную чеку, фиксирующую положение пробойника относительно головки, и ударом ладони перемещают пробойник внутрь сосуда. При этом пробойник прокалывает острым концом мембрану, герметизирующую баллон со сжатым воздухом.

Вследствие этого сжатый воздух (масса его 65...70г) поступает через вспушиватель в полость мембраны и затем - в массив порошка и в зазор между днищем сосуда и мембраной. В сосуде происходит механическое рыхление порошка колеблющейся мембраной и равномерное псевдоожижение его потоками воздуха.

Псевдоожиженный порошок под давлением воздуха 1,0...1,4МПа поступает в сифон. Удерживая огнетушитель одной рукой за рукоятку и подпружиненный рычаг, направляют другой рукой насадок на очаг горения. Путем прижатия усилием руки рычага к рукоятке открывают клапан в запорной головке. Имеется модификация этого порошкового огнетушителя, управление работой которого осуществляется нажатием на рычаг запорно-пускового устройства, расположенного в насадке. При этом воздушно-порошковая смесь вытесняется из сосуда через насадок на очаг горения. Минимальная длина струи огнетушащего вещества 4,5м. Продолжительность действия огнетушителя не менее 15с.

В обращении имеются порошковые закачные огнетушители (ОП-1(з), ОП-2(з), ОП-5(з), ОП-10(з)), отличающиеся тем, что в корпусе их находятся без разделения огнетушащий порошок и сжатый воздух, давление которого регистрируется манометром, расположенным перед запорно-пусковым устройством. Стрелка манометра должна находиться в зеленом секторе шкалы. При нажатии на рычаг запорно-пускового устройства сжатый воздух выбрасывает из корпуса огнетушителя огнетушащий порошок.

Для указания местонахождения пожарной техники и огнетушащих средств используются указательные знаки согласно ГОСТ 12.4.026-76, которые размещают на видных местах на высоте 2...2,5м.

Выбор типа и необходимого количества огнетушителей определяются согласно Типовым нормам размещения огнетушителей, утвержденным приказом Министерства Украины по вопросам чрезвычайных ситуаций и в делах защиты населения от последствий Чернобыльской катастрофы от 02.04.2004г. №151. Внутри зданий огнетушители устанавливают возле пожарных кранов, а также на видных и доступных местах (в коридорах, вестибюлях, на площадках лестничных клеток, возле выходов из помещений) на высоте не более 1,5м (от уровня пола до нижнего торца огнетушителя) и на расстоянии от дверей, достаточном для их полного открытия. Расстояние между огнетушителями не должно превышать: 15м - для помещений категорий А, Б, В (горючие газы и жидкости); 20м - для помещений категорий В, Г.

Критериями выбора типа и необходимого количества огнетушителей для защиты объекта являются: уровень его пожарной опасности; класс пожара имеющихся в нем горючих веществ и материалов; категория помещения по взрывопожарной или пожарной опасности; площадь его. Так, например, в производственных и складских зданиях, помещениях промышленных предприятий при размещении в них производств категорий А, Б, В (с наличием горючих газов и жидкостей), площади больше 250 – до 500м² необходимо использовать один из вариантов установки огнетушителей: 8 порошковых огнетушителей с зарядом огнетушащего вещества 5 или 6кг (ОП-5 или ОП-6); 6 таких огнетушителей с зарядом 8 или 9кг (ОП-8 или ОП-9); 4 огнетушителя с зарядом 12кг (ОП-12). Необходимо предусматривать по одному углекислотному огнетушителю с величиной заряда огнетушащего вещества 3кг и более (ОУК-3,5, ОУК-5) на 20м² площади пола электрощитовых, офисных помещений с ПЭВМ, вентиляционных камер и других технических помещений. Помещения, в которых размещены ПЭВМ, необходимо оснащать переносными углекислотными огнетушителями из расчета: один огнетушитель ОУК-1,4 или ОУК-2 или один ОВПА‑400 на три ПЭВМ, но не меньше чем один огнетушитель указанных типов на помещение. Общественные и административно-бытовые помещения на каждом этаже должны иметь не меньше двух переносных (порошковых, водопенных или водяных) огнетушителей с массой заряда огнетушащего вещества 5кг и больше (ОП-5, ОВП-6, ОВ-5).

Нормы размещения огнетушителей для производственных и складских помещений и помещений промышленных предприятий приведены в таблицах 1-3 Приложения.

Эксплуатация и техническое обслуживание огнетушителей должны осуществляться в соответствии с Правилами эксплуатации огнетушителей, утвержденными приказом Министерства Украины по вопросам чрезвычайных ситуаций и в делах защиты населения от последствий Чернобыльской катастрофы от 02.04.2004г. №152, а также ДСТУ 4297-2004 „Техническое обслуживание огнетушителей. Общие технические требования”.

На территории предприятий первичные средства пожаротушения (шанцевый инструмент, ведра, огнетушители) группируют на специальных щитах. Щиты располагают так, чтобы каждый из них обслуживал группу сооружений в радиусе не более 100м, хранилища с огнеопасными материалами - на расстоянии 50м. Территорию предприятия обеспечивают пожарными щитами из расчета 1 щит на площадь до 5000м². Средства пожаротушения окрашивают в красный цвет, а надписи на них и поверхность щита должны быть белыми.

Автоматические установки пожаротушения

Автоматическое тушение пожара в месте его возникновения и подачу сигнала пожарной тревоги обеспечивают спринклерные и дренчерные установки, а также установки пенного, газового (аэрозольного) и порошкового пожаротушения.

Спринклерная система представляет собой совокупность водопитателей, сети труб, расположенных внутри помещения под потолком, спринклерных головок (оросителей), контрольно-сигнального клапана и сигнальных аппаратов. Спринклерные головки-оросители - автоматические устройства, вскрывающиеся при повышении температуры в помещении. Под действием высокой температуры (57, 72, 93, 141, 182 и 240С) разрушается выносной легкоплавкий замок, запорное устройство - клапан выпадает из спринклерной головки и находящееся в трубах огнетушащее вещество разбрызгивает через открывшееся отверстие над очагом пожара. Одновременно с этим подается сигнал тревоги. Спринклерные головки устанавливают с таким расчетом, чтобы каждая орошала зону площадью 6...9м².

Дренчерные установки представляют собой систему трубопроводов, на которых расположены специальные головки-дренчеры. Дренчеры не имеют замков, выходные отверстия у них постоянно открыты. Поступлению огнетушащего вещества в сеть препятствует клапан, удерживаемый в рабочем положении специальным тросом. Отрезки троса соединяются легкоплавкими замками или легкосгораемыми вставками. При плавлении замка под действием высокой температуры или сгорании вставки трос разрывается, клапан открывается и огнетушащее вещество поступает к дренчерным головкам и разбрызгивается над очагом горения. Дренчерные установки используются как для тушения пожара, так и для создания водяных завес с целью изоляции очагов огня и предотвращения его распространения. Дренчеры могут устанавливаться с внешней стороны здания по его периметру, над оконными и дверными проемами.

Принципиальная схема установки водяного пожаротушения представлена на рисунке 5.

В состоянии готовности сплинклерная установка (рисунок 5а) находится под давлением, создаваемым автоматическим водопитателем 16. При вскрытии спринклерного оросителя 1 давление в питательном 3 и распределительном 2 трубопроводах падает, вскрывается контрольно-сигнальный клапан (КСК) 4, и по проводящему трубопроводу 13 из автоматического водопитателя 16 вода поступает через вскрывшиеся спринклерные оросители 1 к месту тушения пожара. Одновременно вода поступает к сигнальному прибору 6, который выдает сигнал о срабатывании контрольно-сигнального клапана. Командный импульс от сигнального прибора 6 поступает на включение основного водопитателя-насоса 14, который забирает воду из водоисточника и подает в сплинклерную сеть. При работе насоса 14 обратный клапан 21 отключает автоматически водопитатель 16 от сети. Заполнение водой автоматического водопитателя 16 осуществляется по специальному водопроводу 19, воздух в него подкачивает компрессор 17. При работе автоматического водопитателя 16 обратный клапан 15 отключает насос 14 от сети.

Рис.5. Схема установки водяного пожаротушения

В дренчерной установке (рисунок 5б) побудительная система 20 находится под давлением, создаваемым автоматическим водопитателем 16. При этом распределительный 2 и питательный 3 трубопроводы сообщаются с атмосферой. В случае пожара распадаются легкоплавкие замки 8 троссовой побудительной системы. При этом из побудительного клапана 10 троссовой системы выходит воздух, что приводит к падению давления в побудительной системе. Давление в побудительном трубопроводе 20 падает также при ручном включении установки поворотом крана 11. Вследствие этого вскрывается клапан группового действия (КГД) 12, и вода из автоматического водопитателя 16 по подводящему 13, питательному 3 и распределительному 2 трубопроводам поступает к дренчерным оросителям 7. При этом срабатывает сигнальный прибор 6, что вызывает автоматическое включение основного водопитателя – насоса 14, который забирает воду из водоисточника и подает ее в дренчерную сеть.

Принципиальная схема пенной спринклерной системы приведена на рис.6. В случае пожара расплавляется тепловой замок пенного оросителя 1, и пенообразующий раствор поступает через обратный клапан 4 и запорно- пусковой узел 3 из автоматического питателя – пневмобака 5 в питательный трубопровод 2, к оросителям 1, в которых образуется воздушно- механическая пена. После понижения давления в емкости автоматического питания 5 до определенной величины включается насос 8, подающий воду из основного водопитателя 9 в магистраль 6 и питательный трубопроводы 2. При этом автоматический питатель 5 отключается, и в магистральный трубопровод 6, в котором насосом 8 создается давление воды, из дозирующего устройства 7 подается пенообразователь. Образующийся в трубопроводах раствор поступает к пенным оросителям 1.

Рис.6. Схема пенной спринклерной установки

Для тушения пожаров внутри помещений могут быть использованы автоматические газовые и порошковые установки.

В установках газового пожаротушения используют в основном диоксид углерода. Углекислота применяется для тушения пожаров в электроустановках под напряжением, в вычислительных центрах, складах пищевых продуктов, производственных помещениях с огнеопасными жидкостями.

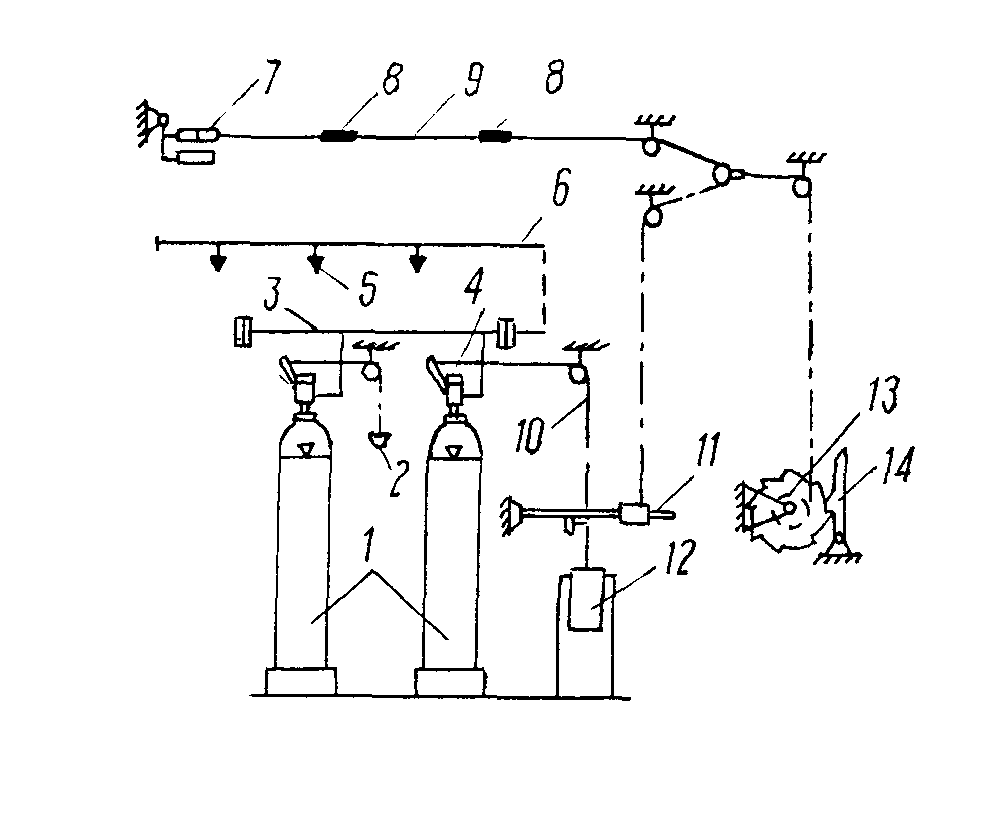

Принципиальная схема установки газового пожаротушения с тросовым пуском приведена на рисунке 7. Установка состоит из двух 40-литровых баллонов 1 (первый – рабочий, другой резервный) с запорно-пусковой головкой 4 типа ГЗСМ и коллектора 3 с распределительным трубопроводом 6, оборудованным выпускными насадками 5. Под потолком защищаемого помещения натягивается трос 9 длиной не более 15 метров с легкоплавкими замками 8. Расстояние между замками до 4м. но в любом случае в помещении должно быть не менее 2-х замков. Один конец троса удерживает рычаг 11, к которому подвешен груз 12 массой 10кг. К грузу прикреплен малый трос 10, второй конец которого соединен с рычагом 2 для ручного пуска установки. Дистанционное включение ее осуществляется с помощью рычага 14, зуб которого входит в зацепление со звездочкой 13 барабана, имеющего витки троса-удлинителя. При повышении температуры в защищаемом помещении до температуры плавления припоя замка 8 (обычно 72^оС) замок распадается, и трос 9 перестает удерживать рычаг 11 с подвешенным грузом 12. Под действием груза 12 связанный с ним малый трос 10 поворачивает рычаг запорной головки 4, открывая отверстия для выхода огнетушащего средства из баллона 1 в коллектор 3 и далее в распределительную сеть 6 и защищаемое помещение. Дистанционное включение рабочего баллона можно осуществлять поворотом рычага 14. При этом зуб рычага выходит из зацепления со звездочкой 13 барабана троса-удлинителя, трос 9 ослабляется, и установка срабатывает так же, как и при расплавлении замка. Автоматически или дистанционно включается только рабочий баллон, резервный баллон включают в ручную или при помощи ручки 2.

Рис. 7. Схема установки газового или аэрозольного

пожаротушения с тросовым пуском

Стационарные установки порошкового пожаротушения предназначены для тушения пожаров и загораний спиртов, нефтепродуктов, щелочных металлов, других горючих материалов, а также различных установок, в том числе находящихся под напряжением до 1000В.

Рис. 8. Схема УПМ на базе огнетушителей ОПА-100 модульного типа с централизованным источником рабочего газа

УПМ на базе огнетушителей с центрированным источником рабочего газа включает: узел хранения сжатого газа – баллоны 4, оборудованные запорно-пусковой арматурой 14; установку автоматической пожарной сигнализации 2 с пожарными извещателями 1 и устройством звуковой сигнализации 3; коллектор 5 для подачи сжатого газа к огнетушителям; набор необходимого количества огнетушителей 6…9; распределительную сеть 11 с распылителями 12; устройство ручного пуска 13.

При появлении пламени и повышении температуры в защищаемом помещении срабатывает извещатель 1 автоматической пожарной сигнализации, что вызывает электропуск установки пожаротушения: газ из баллонов 4 поступает в огнетушители 6…9, вытесняя из них порошок через распределительную сеть 11 и распылители 12 в очаг горения.

Приказом МВД Украины 20 ноября 1997г. №779 утвержден и введен в действие Перечень однотипных по назначению объектов, которые подлежат оборудованию автоматическими установками пожаротушения и пожарной сигнализации. Перечень распространяется на здания и помещения магазинов и предприятий общественного питания, в которых хранятся или находятся в обращении горючие материалы. Автоматические установки пожаротушения применяются: при торговой площади больше 3500м² в двухэтажных зданиях магазинов и их одноэтажных зданиях при размещении торговых залов в цокольных или подвальных этажах; независимо от размеров торговой площади в зданиях магазинов высотой в три этажа и выше, а также высотой в два этажа при размещении торговых залов в цокольных или подвальных этажах.

Установками автоматического пожаротушения должны быть оборудованы: помещения складов горючих материалов площадью 1000м² и больше, негорючих материалов в горючей упаковке площадью 1500м² и больше; такие же помещения площадью 700м², размещенные в подвалах; помещения для хранения шерсти не зависимо от площади; складские помещения площадью 200м² и больше для хранения смазочных материалов в подвалах и цокольных этажах, а так же площадью 750м² и больше для хранения резино-технических изделий и шин; склады для хранения горючих и негорючих грузов в горючей упаковке при высоте их хранения свыше 5,5м не зависимо от площади. Спринклерные установки используются в универсальных магазинах с торговыми залами общей площадью 3600м² и более, а также в зданиях универсальных магазинов в три этажа и более независимо от площади торговых залов.

Руководители предприятий торговли, баз и складов несут ответственность за сохранность и правильную эксплуатацию противопожарных систем и установок пожарной автоматики. Для лиц, работающих в защищаемых установками помещениях, должны быть разработаны и вывешены специальные инструкции.
