4. 9 Екліметр
Екліметр – портативний кишеньковий прилад для вимірювання кутів нахилу ліній на земній поверхні й у підземних гірничих виробках з точністю до 0,25о. Застосовують екліметри головним чином при рекогносцирувальних роботах. Набув розповсюдження екліметр Брандіса, виготовлений у вигляді круглої закритої коробки з односторонньо навантаженим лімбом, аретирним пристроєм для лімба й оглядовим вікном, скріпленим з візирною трубкою прямокутного перетину, в зоровий діоптр якої поміщена відлікова лупа, а на бічній поверхні коробки нанесена таблиця горизонтальних закладань довжин, кратних 10 при різних кутах нахилу (див. рис. 4. 30).
Рисунок 4. 30 Загальний вигляд еклімеру
В
інженерній діяльності відомі екліметри
й більш досконалої конструкції, які
виготовляються промисловістю (рис. 4.
31).

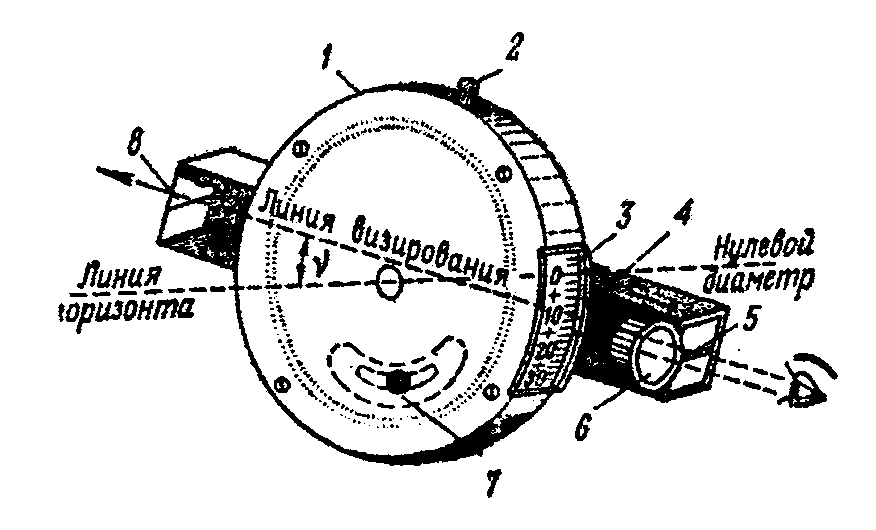

Рис. 4. 31. Екліметр: 1 - круг; 2 - кнопка розкріплення круга; 3 - шкала; 4 - візирна трубка; 5 - щілина візирної трубки; 6 - лупа; 7 - вантажик
П
ри
значному нахилі поверхні землі (лінії)
і невеликій довжині лінії горизонтальне
прокладання її можна виміряти
безпосередньо і в польових умовах
(рис. 4. 32).

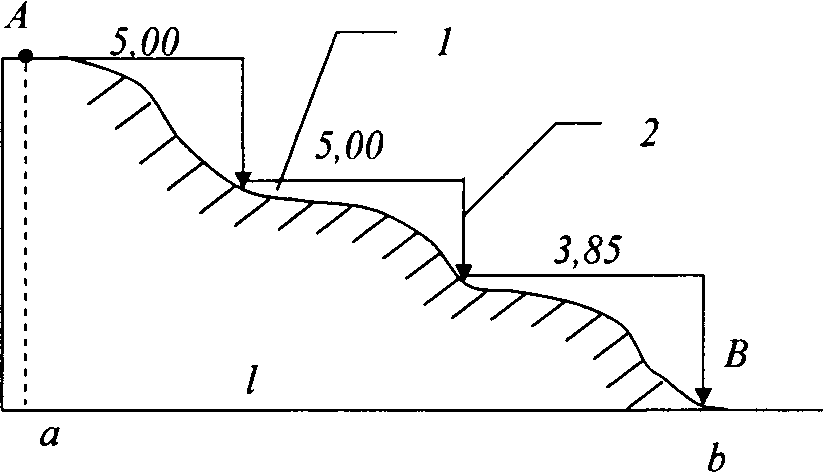

Рис. 4. 32. Безпосереднє вимірювання горизонтального прокладення лінії в польових умовах: 1 - вимірюваний відрізок лінії; 2 - висок.
При цьому частину стрічки одним кінцем закріплюють в точці А (рис. 4. 32), а другий разом з виском, піднімають до горизонтального положення, яке встановлюють шляхом піднімання і опускання вільного кінця стрічки, - горизонтальному відповідатиме положення коли висок буде найбільш віддалений від точки закріплення початку стрічки (точка А, рис. 4. 32), таким же чином діють і на інших відрізках, спускаючись зверху вниз.
Сума довжини виміряних відрізків і буде дорівнювати горизонтальному прокладенню лінії, в нашому прикладі: l = 5 + 5 + 3,85 = 13,85 м.
4. 10. Вимірювання і побудова кутів на місцевості
В цій частині роботи не розглядається вимірювання кутів теодолітами та при мензульній зйомці, тут йдеться про простіші кутовимірювальні прийоми і прилади.
4. 10. 1 Вимірювання кута стрічкою з побудовою трикутника за трьома сторонами.
Принцип вимірювання кутів стрічкою базується на використанні відомого із геометрії принципу, згідно з яким будь який трикутник точно визначається довжинами трьох його сторін. При цьому способі вимірювання, після вимірювання довжини сторін трикутника на місцевості, будують йому подібний в масштабі на папері таким чином. Спочатку на папері будують одну лінію. Наприклад АС (рис. 4. 33). Потім з точок А і С циркулем описуються дуги радіусами АВ і ВС (в масштабі). На перетині дуг отримаємо точку В з’єднавши її з точками А і С отримаємо на папері трикутник схожий з трикутником АВС на місцевості. Виконавши вимірювання кутовимірювальником кути трикутника отримаємо їх відшукувані значення.
Рис. 4. 33. Схема до вимірювання кутів стрічкою
