Лестницы с забежными ступенями

Оригинальная лестница - поворотная с забежными ступенями, с вертикальной опорной стойкой, находящейся с внутренней стороны марша (статья иллюстрирована чертежами лестницы с забежными ступенями). Лестницы с забежными ступенями для индивидуальных домов изготавливаются преимущественно из древесины.

Конструктивно лестницы с забежными ступенями можно разделить на два типа: лестницы забежные с тетивами и лестницы забежные без тетивы. Общим для этих конструкций лестниц с забежными ступенями моментом является наличие вертикальной опорной стойки.

В первом типе лестницы с забежными ступенями (рис. 3) стойка служит для крепления тетив, находящихся со стороны проема, и узких концов забежных ступеней. Причем к этим тетивам крепятся только прямые ступени; узкие же концы забежных ступеней крепятся непосредственно к стойке. Причем ширина сторон опорной стойки квадратного сечения должна быть не меньше ширины узкого конца забежной ступени.

Во втором типе лестницы с забежными ступенями все ступени марша поворотной лестницы крепятся к опорной конструкции, находящейся в проеме, образованном изгибом марша. В соответствии с раскладкой ступеней марша в плане лестницы и размерами проема опорная конструкция может иметь различную форму при непременном условии, что все ступени марша должны иметь конструктивную возможность опираться на нее одним из своих концов. Вторым концом они опираются на периметральные стены, и, таким образом, создается изящная, экономная и довольно эстетичная конструкция, которая может быть применена для лестниц поворотных с забежными ступенями с симметричным расположением ступеней в плане (рис. 4).

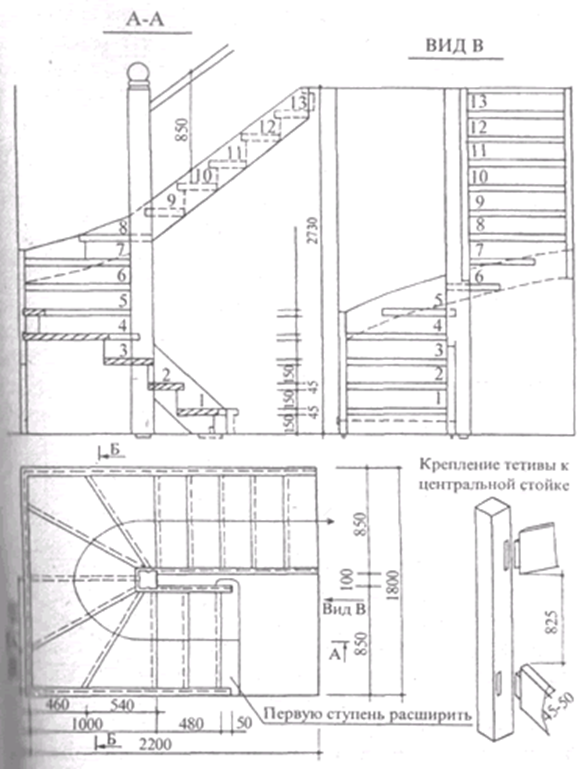

Пример конструкции поворотной лестницы с забежными ступенями и тетивами

(рис. 3)

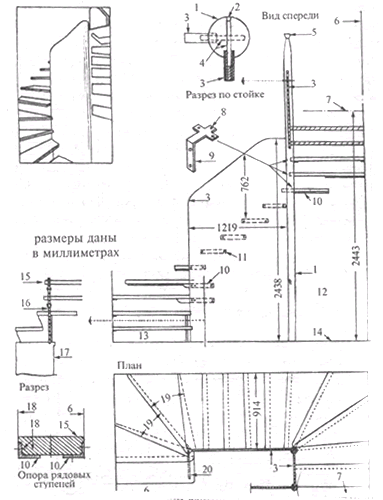

Пример конструкции лестницы с забежными ступенями и без тетив

(рис. 4)

Р ис. 4. Пример конструкции лестницы с забежными ступенями и без тетив: 1 - деревянная стойка ø 76 мм; 2 -деревянная пробка, 3 - фанера толщиной 19 мм; 4 - деревянные нагели ø 9,5 мм (соединение на клею); 5 - точеная деревянная головка; 6 - стена; 7 - уровень второго этажа; 8 - фасонная стальная деталь из полосы 6,4*32 MV крепления забежных ступеней к стойке); 9 - часть детали (заделывается заподлицо с поверхностью стойки); 10 - уголки; 11 - болты; 12 свободное место; 13 - межступенчатый проем; 14 - уровень пола первого этажа; 15 - дубовые ступени толщиной 35 мм; 16 - фанерная 17 - край просвета между маршами; 18 - винты; 19 - проступь; опора проступи

Опоры ступеней как со стороны стены, так и со стороны панели представляют собой простые уголки. Только для опоры одного ряда забежных ступеней (на рис. 4 - справа) устанавливается стойка со специальными крепежными кронштейнами, скрепляющая не только этот поворотный узел, но и служащая для крепления фанерных панелей. Завершает эту конструктивную композицию аналогичная по форме стойка в конце марша.

Оригинальным в данной конструкции лестницы с забежными ступенями является использование фанерных панелей, а также способ шпунтового крепления фанерных элементов к ройкам, что хорошо заметно на чертежах маршевых лестниц.
