ЭКСПЛУАТАЦИЯ КОМПРЕССОРНЫХ СТАНЦИЙ МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ

vk.com/club152685050 | vk.com/id446425943

Рис. 2.37. Схема электроснабжения газотурбинной КС (I вариант)

Электроснабжение КС осуществляется от внешних электросетей по воздушно-кабельным линиям

(2) от понижающей подстанции 35-110/10 кВ(1).

Для приема и распределения электроэнергии строится закрытое распределительное устройство (ЗРУ-10 кВ) с масляными или воздушными выключателем 10 кВ на 2 секции с секционным выключателем. Секционный выключатель (5) автоматически включается при отключении любой из 2 питающих линий с выдержкой времени 1-3 с.

От ЗРУ-10 кВ запитаны понижающие трансформаторы 10/0,4 кВ (7) мощностью 400-1000 кВ·А (в зависимости от количества установленных турбоагрегатов). От понижающих трансформаторов 10/0,4 кВ через вводные автоматы 0,4 кВ (8) запитан главный щит 0,4 кВ, состоящий из 2 секций. Секционный автомат 0,4 кВ (9) включается автоматически при потере напряжения на любой из секций с выдержкой времени 2-4 с.

vk.com/club152685050 | vk.com/id446425943

Для восстановления напряжения на главном щите 0,4 кВ при полном исчезновении внешнего напряжения через 10-15 с включается дизель-электростанция AC-804 (KAC-500) (12) мощностью 500-

630 кВт.

Типовая схема электроснабжения газотурбинной КС (II вариант) представлена на рис. 2.38, где 1 - понижающая подстанция 35-110/10 кВ внешних электросетей; 2 - воздушно-кабельная линия 10 кВ; 3 - выключатель нагрузки типа ВНП-10/400; 4 - высоковольтный предохранитель типа ПК-10/40(80); 5 - понижающий трансформатор 10/0,4 кВ; 6 - вводной автомат 0,4 кВ; 7 - секционный автомат 0,4 кВ; 8 - вводной контактор 0,4 кВ от ДЭС; 9 - автомат ДЭС.

Рис. 2.38. Схема электроснабжения газотурбинной КС (II вариант)

Отличие этой схемы от предыдущей заключается в отсутствии ЗРУ-10 кВ при КС. Питающие линии 10 кВ от внешней питающей подстанции приходят через выключатель нагрузки и высоковольтный предохранитель непосредственно на понижающие трансформаторы 10/0,4 кВ. Данная схема проще и дешевле, но менее надежна.

vk.com/club152685050 | vk.com/id446425943

Электроснабжение ГПА

К потребителям электроэнергии ГПА относятся смазочные маслонасосы, пусковые насосы, вентиляторы отсоса и наддува, валоповоротное устройство, АВО масла и газа, аварийная вентиляция, нагрузки КИПиА, освещение и др.

Потребители ГПА по степени надежности электроснабжения разделяются на потребителей 1-й категории, 2-й категории и потребителей 3-й категории.

Кпотребителям 1-й категории, допускающим перерыв в электроснабжении только на время действия автоматики, относятся смазочные маслонасосы и насосы уплотнения, АВО масла, АВО воды, цепи КИПиА, аварийная вентиляция и аварийное освещение.

Кпотребителям 2-й категории, допускающим перерыв на время действия оперативного персонала, относятся АВО газа, освещение цеха.

Кпотребителям 3-й категории, допускающим перерыв до суток, можно отнести приточно-вытяжную вентиляцию, электрообогрев, освещение вспомогательных помещений, станочный парк и т.п.

Потребители 1-й категории запитываются по радиальным, кольцевым или смешанным схемам от обеих секций шин 0,4 кВ главного щита.

Потребители 2-й категории запитываются по радиальным схемам одной или двумя линиями от АЩСУ или главного щита 0,4 кВ.

Потребители 3-й категории запитываются одиночными линиями от АЩСУ или от главного щита 0,4 кВ.

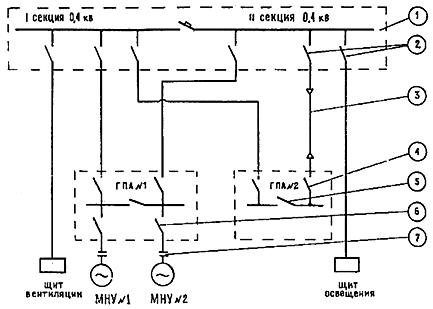

Самая простая и надежная схема электроснабжения ГПА - радиальная (рис. 2.39 ), где 1 - главный щит 0,4 кВ; 2 - автомат ввода от 2-й секции 0,4 кВ; 3 - кабельная линия 0,4 кВ; 4 - автомат ввода на АЩСУ от 2-й секции; 5 - секционный выключатель 0,4 кВ; 6 - автомат электродвигателя маслонасоса уплотнения; 7 - магнитный пускатель маслонасоса уплотнения.

По этой схеме на каждый ГПА приходит 2 линии от обеих секций 0,4 кВ.

Менее ответственные потребители - освещение, вентиляция - запитаны от одной из секций 0,4 кВ.

Широко применяется и кольцевая схема электроснабжения ГПА. По этой схеме кабели 0,4 кВ прокладываются к крайним ГПА, а между ними выполняются перемычки. Недостатки данной схемы - меньшая надежность, чем радиальной схемы.

vk.com/club152685050 | vk.com/id446425943

Рис. 2.39. Радиальная схема электроснабжения ГПА

Электроснабжение электроприводной КС

Типовая схема электроснабжения КС с синхронными электродвигателями СТД-12500-2 представлена на (рис. 2.40), где 1 - понижающая подстанция внешних электросетей 220 кВ; 2 - выключатель 220 кВ; 3 - выключатель 220 кВ трансформатора 220/10/10 кВ; 4 - трансформатор 220/10/10 кВ; 5 - вводы 10 кВ от трансформатора 220/10/10 кВ; 6 - шиносоединительный выключатель; 7 - ввод 10 кВ на подсекцию 10 кВ собственных нужд; 8 - секционные выключатели 10 кВ; 9 - реактор токоограничивающий на подсекции собственных нужд; 10 - выключатель 10 кВ электродвигателя ГПА; 11 - реактор токоограничивающий эл. двигателя ГПА; 12 - синхронный электродвигатель СТД-12500-2; 13 - подсекция собственных нужд 10 кВ; 14 - выключатель 10 кВ трансформаторара 10/0,4 кВ КТП цеха; 15 - тр-р понижающий 10/0,4 кВ КТП цеха; 16 - вводной автомат КТП цеха; 17 - секционный автомат КТП цеха; 18 - выключатель 10 кВ трансформатора 10/0,4 кВ КТП АВО газа;

Электроснабжение электроприводной КС с электродвигателями СТД-12500-2 осуществляется от ПС 220-500 кВ (1) внешних электросетей.

vk.com/club152685050 | vk.com/id446425943

Рис. 2.40. Схема электроснабжения электроприводной КС

При КС строится подстанция 220/10/10 кВ и от нее запитывается ЗРУ-10 кВ КС. Для уменьшения токов короткого замыкания трансформаторы 220/10/10 кВ выполняются с расщепленной обмоткой. ЗРУ-10 кВ состоит из 4 секций и 2 подсекций. От основных 4 секций запитываются синхронные электродвигатели СТД-12500-2 для привода ГПА. От подсекций запитываются трансформаторы 10/0,4 кВ цеха и АВО газа, другие потребители. Для уменьшения снижения напряжения 10 кВ при пуске ГПА предусматриваются шиносоединительные выключатели. Они включаются только на время пуска и затем отключаются. Для этой же цели - уменьшения снижения напряжения при пуске - служат реакторы в цепи синхронного электродвигателя и на подсекции.

Резервные аварийные электростанции

В качестве аварийных резервных источников для газотурбинных КС применяются дизельные электростанции типа AC-804 (KAC-500) мощностью 500-630 кВт или газотурбинные электростанции типа "Растон" производства Англии мощностью 2700 кВт. Электростанции автоматизированы по III степени, что позволяет им автоматически включаться при полном исчезновении напряжения и отключаться при его появлении на любой из секций 0,4 кВ. Электростанции устанавливаются в помещениях КС рядом с главным щитом 0,4 кВ или в блок-боксе. На ГЩУ от электростанций выводятся 3 сигнала: Резерв, Работа, Авария. Сменный персонал обязан контролировать состояние резервных аварийных электростанций: наличие необходимого давления воздуха, подзаряда аккумуляторных батарей, масла, охлаждающей жидкости и топлива, а также наличие подогрева в

vk.com/club152685050 | vk.com/id446425943

зимних условиях и т.д. Необходимо иметь всегда аварийный запас топлива на 4-5 ч работы.

Система питания постоянным током автоматики и аварийных насосов смазки ГПА,

автоматики ЗРУ-10 кВ, аварийного освещения

Для питания постоянным током автоматики и аварийных насосов смазки ГПА, автоматики ЗРУ-10 кВ и аварийного освещения на КС устанавливают аккумуляторные батареи кислотного типа С, СК, СН и щелочного типа НК, "Варта". Как правило, устанавливают кислотные аккумуляторы как более долговечные и требующие меньше места для размещения. Для питания автоматики ГПА используется напряжение = 24 В. Для питания системы управления кранов "Вега", аварийных насосов смазки и аварийного освещения используется постоянное напряжение равное 220 В. Аккумуляторные батареи устанавливаются в специально отведенных помещениях, оборудованных приточно-вытяжной вентиляцией. Для подзаряда аккумуляторов устанавливают 2 полупроводниковых выпрямителя: рабочий и резервный. Аккумуляторная батарея напряжением 220 В оснащается выпрямителями типа ВАЗП-260/380-80/40, аккумуляторная батарея напряжением 24 В оснащается выпрямителями типа ВУТ-31/60-260. В цехах импортной поставки газопровода Уренгой - Ужгород установлены щелочные аккумуляторные батареи типа "Варта" (Германия) напряжением 110 В.

Типовая однолинейная схема системы постоянного тока напряжением 220 В представлена на рис. 2.41, где 1 - автомат ввода от аккумуляторной батареи; 2 - рубильник ввода на секцию; 3 - секционный рубильник.

Рис. 2.41. Схема постоянного тока = 220 В

Постоянное напряжение от аккумуляторной батареи через автомат и рубильник подводится к щиту постоянного тока (ЩПТ). Щит постоянного тока разделен рубильниками на 2 секции.

Напряжение на нагрузку подается от обеих секций. Схемы питания постоянным током, как правило, радиально-кольцевые или кольцевые. Подключение нагрузок осуществляется через ключи (автоматы) и предохранители. Щит постоянного тока оборудован приборами контроля напряжения на
