13.1 Общие положения теории rc-генераторов

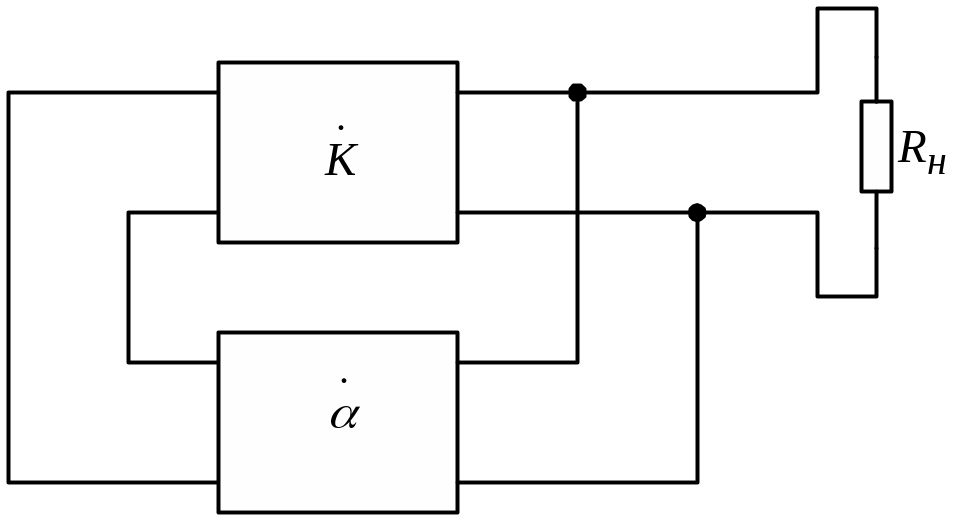

Как уже отмечалось выше для избирательных RC систем, так и для генераторов при частоте колебаний меньше 100кГц целесообразно применять RC-генераторы. Структурная схема RC-генератора показана на рис.12.1.
Рисунок 12.1 — Структурная схема RC-генератора
При
коэффициенте усиления широкополосного
RC
усилителя
и частотнозависимом коэффициенте
передачи звена положительной обратной
связи
,

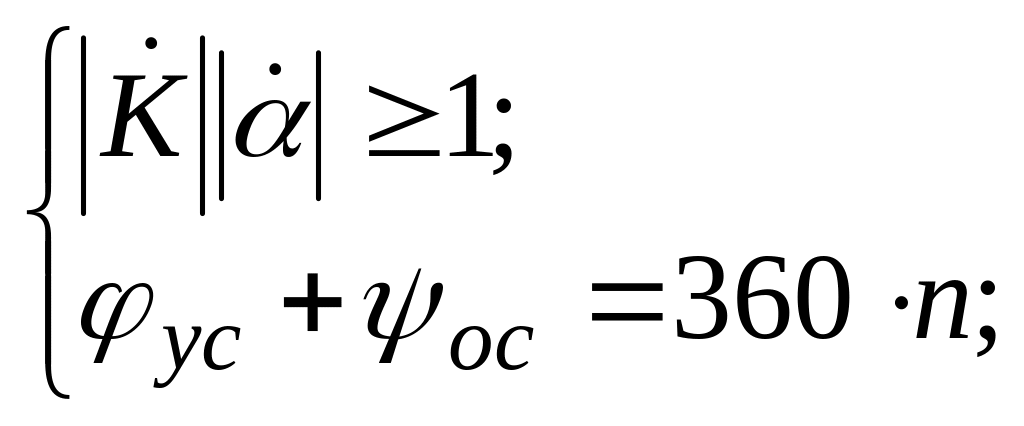

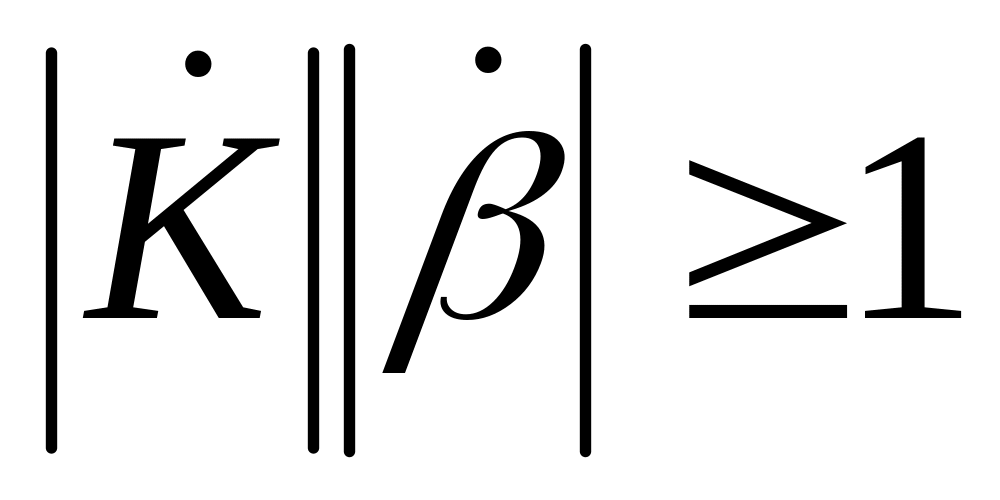

условия балансов амплитуд и фаз имеют
вид:
где n — любое целое число.
Цепочка
балансов амплитуд в установившихся
режимах при разных значениях запаса по
возбуждению и нелинейные искажения
выходного напряжения генератора

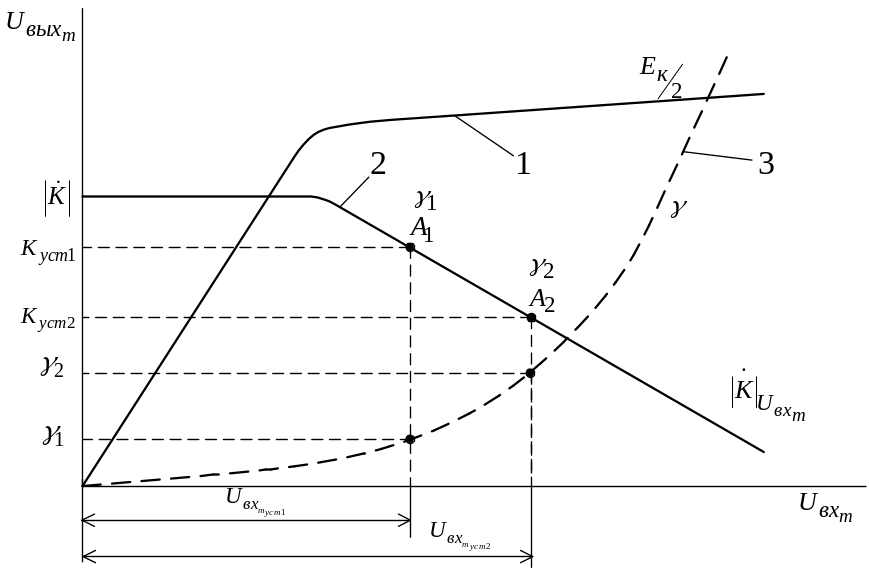

иллюстрирует рис.12.2, где 1 — амплитудная

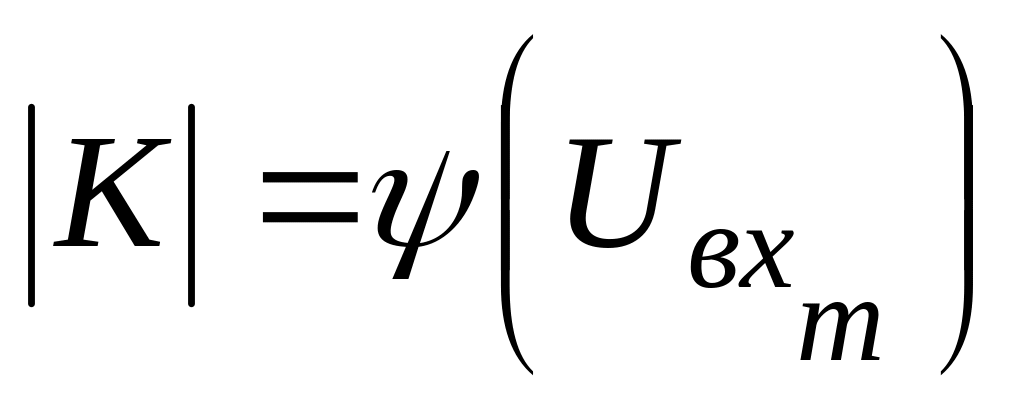

характеристика усилителя
,
2 — эта же характеристика в виде
,

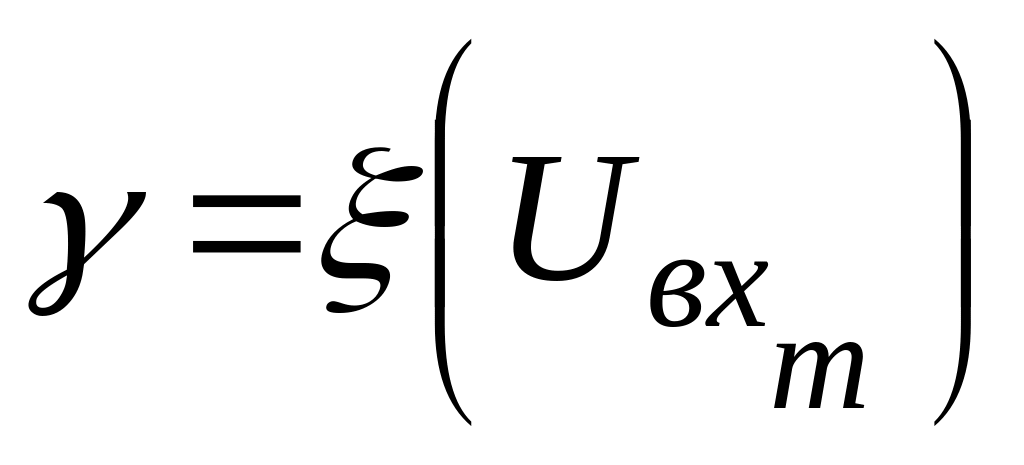

3 — коэффициент нелинейных искажений
.
При
начальном запасе по возбуждению
генератора 20-30%, установившийся режим
будет в точке A1,
где установившийся коэффициент усиления
Kуст
уменьшается на 20%. Если запас по возбуждению
будет принят больший, наприсер 40%, то
установившийся режим будет в точке A2.
При этом величина нелинейных искажений
будет большей
(см. рис.12.2). При расчете RC-генераторов
по заданным значениям нелинейных
искажений
выбирают начальный запас по возбуждению,
однако для надежного возбуждения
генераторов он должен быть не менее
10–15%.
Рисунок 12.2 — Влияние начального запаса по возбуждению на характеристики генератора
13.2 RC-генераторы с фазосдвигающими цепочками на 180
Принципиальная
схема трехзвенной фазосдвигающей
цепочки приведена на рис. 12.3. Постоянная
времени каждого звена одинакова при
любом значении а
и равна
.

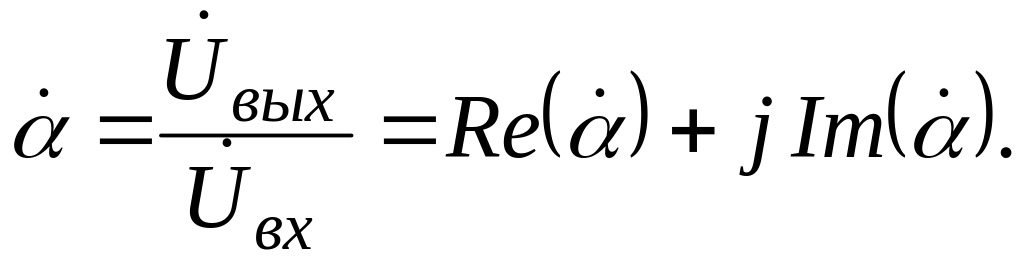

Для получения фазового сдвига 180 для каждого звена фазовый сдвиг должен быть 60, откуда выбирают параметры R и C. Коэффициент передачи цепи:

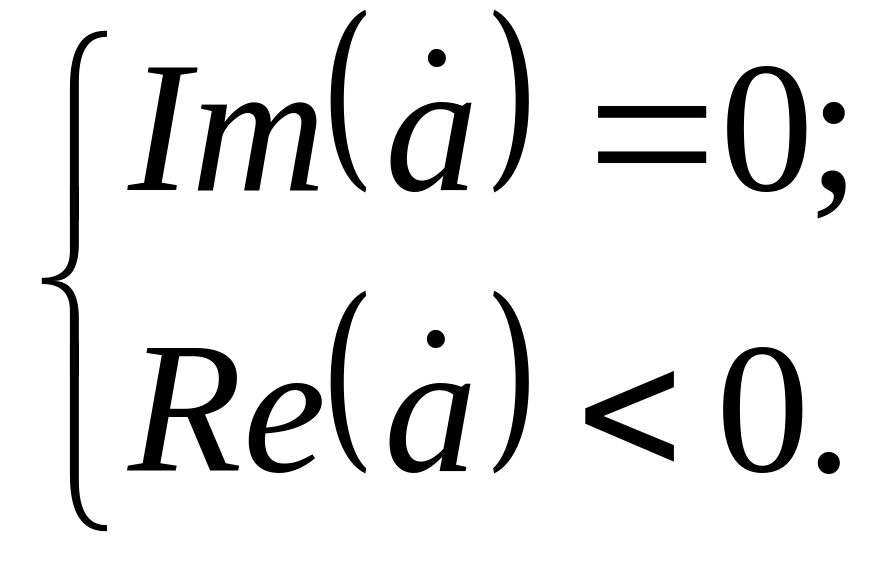

Чтобы фазовый сдвиг цепочки равнялся 180, необходимы условия:

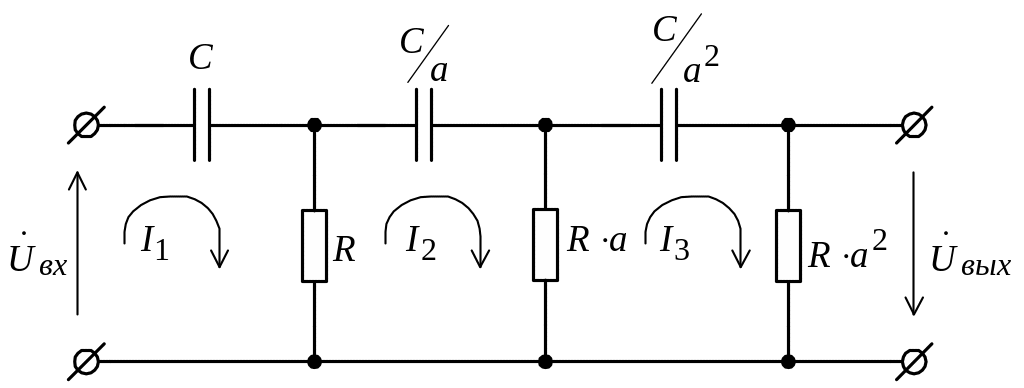

Рисунок 12.3 — Трехзвенная фазосдвигающая цепочка
Приравняв
значения мнимой части коэффициента
передачи
к нулю
,

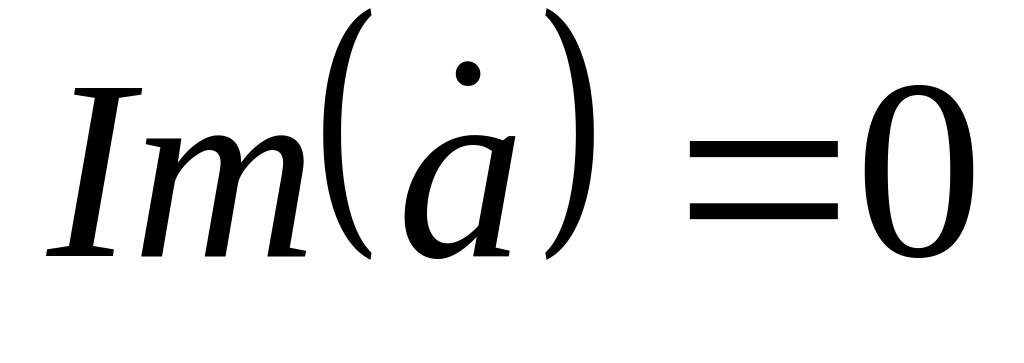

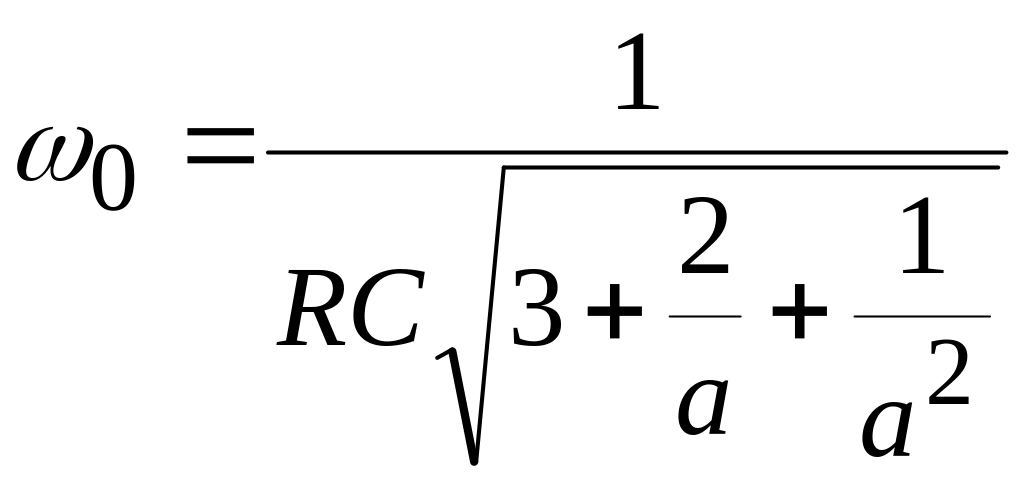

получим выражение для частоты
квазирезонанса
:
.
Если
принять значения параметра цепочки
a=1,
то
.
Значение
действительной части
при квазирезонансе

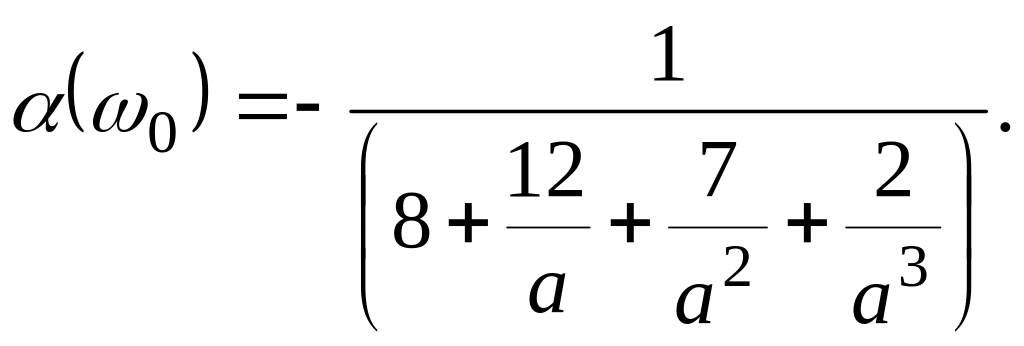

определяется выражением:
При
a=1
получим
.
Следовательно, при параметре цепочки
a=1
для возбуждения генератора требуется
коэффициент усиления усилителя больше
29.

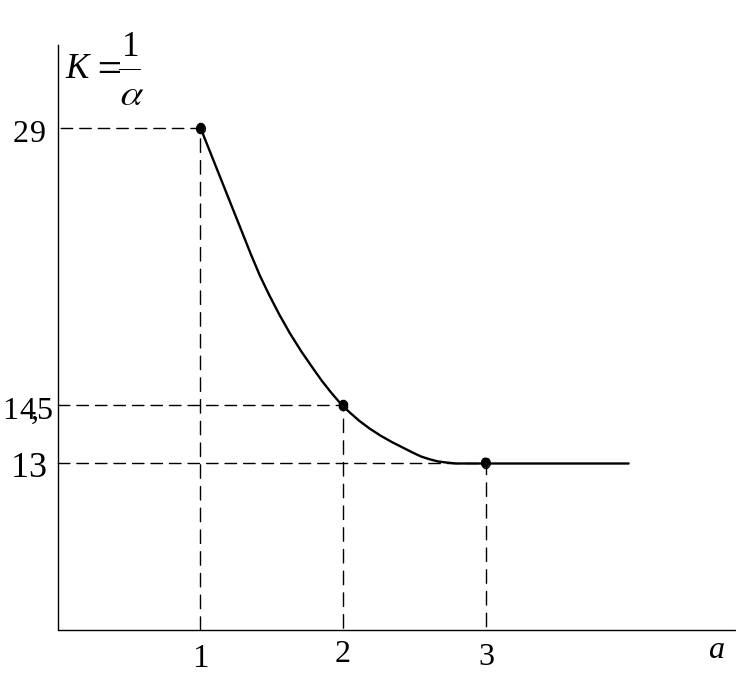

Значения требуемых коэффициентов усиления усилителя для возбуждения генератора с трехзвенной цепочкой в зависимости от параметра цепочки а приведены на рис.12.4.
Из результатов, приведенных на рис.12.3, следует, что целесообразно применение цепочек с параметром a=12.
RC-генератор с трехзвенной фазосдвигающей цепочкой.
На
рис.12.5 приведена принципиальная схема
RC-генератора
с трехзвенной фазосдвигающей цепочкой.
Функцию резистора затвора RЗ
выполняет резистор
Для согласования входного сопротивления
цепочки с выходным сопротивлением

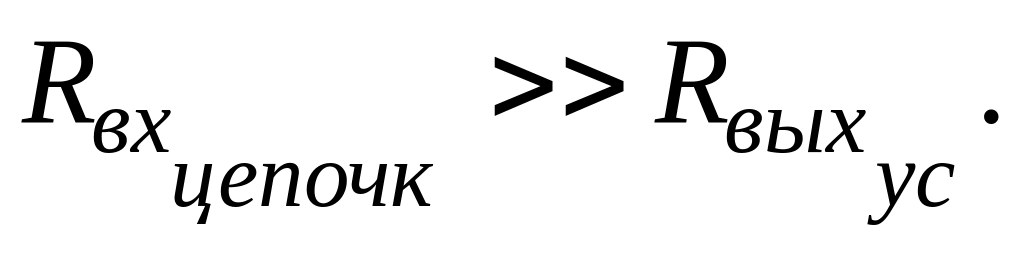

усилителя необходимо выполнение условия:
Рисунок 12.4 — Зависимость обратной величины коэффициента передачи цепочки от параметра а.

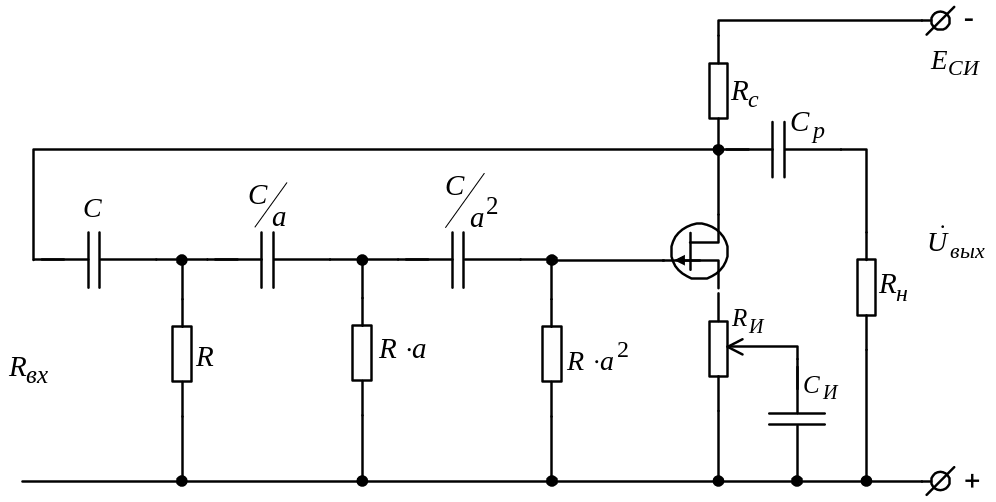

Рисунок 12.5 — Генератор на базе трехзвенной фазосдвигающей цепочке
Если
,
то
,
значит входное сопротивление цепочки
должно быть
.
Следовательно, величина резистора
,
так как
.
Поскольку
порядка (13)
,
а
(полевого) порядка десятков МОм, то они
согласуются идеально. Плавная регулировка
коэффициента усиления усилителя
производится резистором обратной связи
RИ.

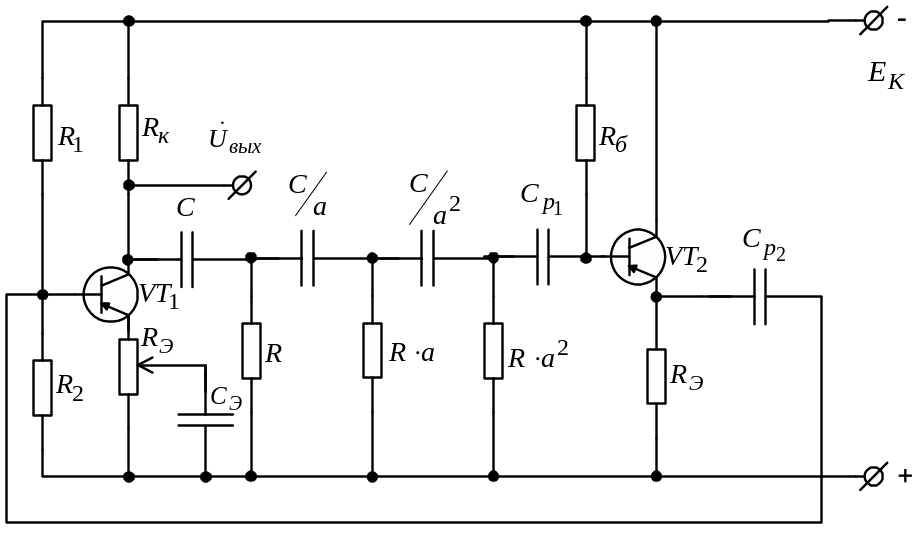

Принципиальная схема такого же генератора на биполярных транзисторах приведена на рис.12.6. Для выполнения условий согласования сопротивлений усилителя и цепочки требуется дополнительный каскад — истоковый повторитель. Аналогичные вопросы согласования рассмотрены в разделе 10.5.
Рисунок 12.6 — Генератор с трехзвенной цепочкой на биполярных транзисторах
RC-генератор с двойным T-образным мостом.
В качестве фазосдвигающей цепочки на 180° может быть применен двойной T-образный мост с параметром n=0,2. Построить генератор синусоидальных колебаний с двойным T-образным мостом можно как на транзисторах, так и на операционном усилителе. При этом необходимо выполнить условия балансов фаз и амплитуд. На транзисторах генератор можно получить при различных комбинациях включения транзисторов, но при этом общий фазовый сдвиг должен равняться 180°. Принципиальные схемы аналогичны приведенным на рис.12.5 и 12.6, в которых вместо трехзвенной цепочки включается двойной T-образный мост.
На операционном усилителе T-образный мост включается в цепь обратной связи усилителя по инвертирующему входу, при этом фактор обратной связи должен отвечать условию баланса амплитуд:
.
Как
было показано выше, в установившемся
режиме
.
Поскольку значения коэффициента усиления усилителя с положительной обратной связью
а
значения коэффициента передачи моста
при n=0,207
(см. разд. 10.4),
то требуемый коэффициент усиления
усилителя
,

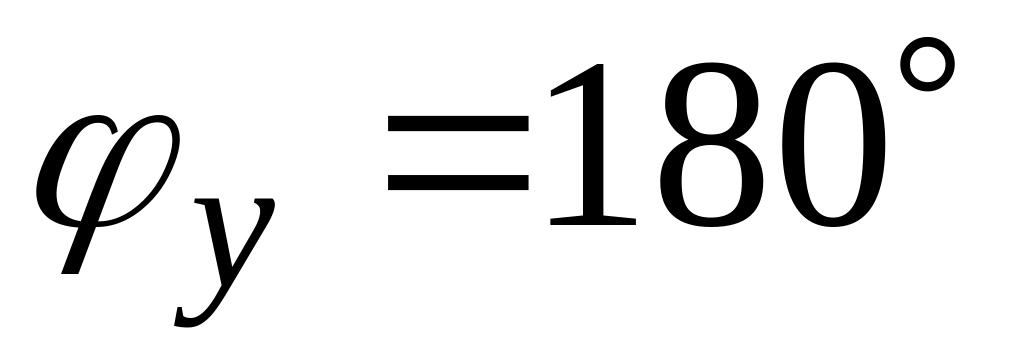

при фазовом сдвиге
.

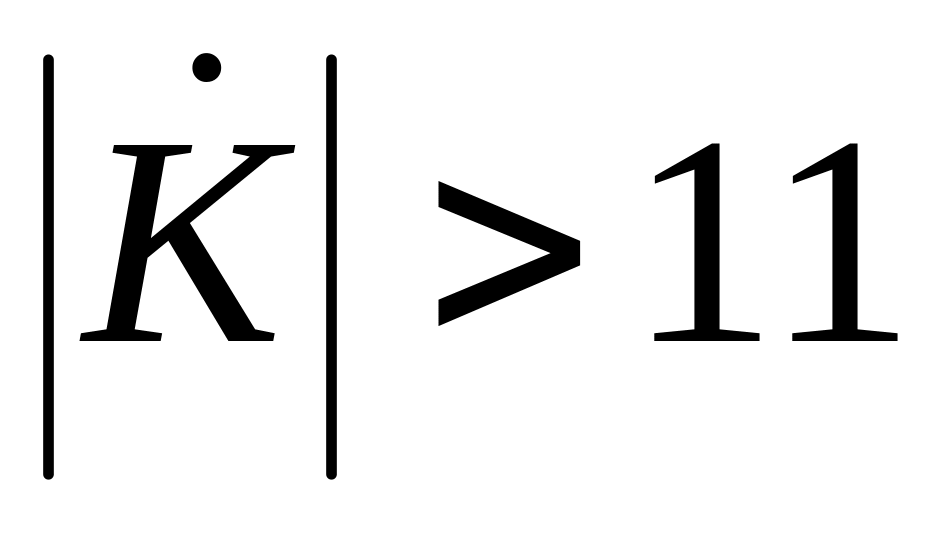

Следовательно, мост нужно включать в
инвертирующий вход усилителя и обеспечить
,
что обеспечит требуемый запас по
возбуждению.
Вопросы согласования моста с выходным и входным сопротивлениями усилителя и выбор величины резистора R моста решаются аналогично рассмотренным выше в разделе 10.5. Расчеты резисторов R1, схемы установки нуля (R2, R3, R4, R5, R6) и цепи частотной коррекции (Rк, Ск) рассмотрены в разделе 8.5. Принципиальная схема генератора на ОУПТ приведена на рис. 12.7.
