Усилители напряжения на полевых транзисторах Усилитель на полевом транзисторе, включенном по схеме с общим истоком
Принципиальная схема усилителя приведена на рис. 2.18 [6,7].
Рисунок 2.18 — Принципиальная схема усилителя
Принцип построения схемы аналогичен схеме усилителя на биполярном транзисторе, включенном с общим эмиттером. Резистор RС аналогичен RК, цепочка автоматического смещения выполняет функцию резистора RБ или делителя.
В данной схеме RИ,RЗ и СИ образуют цепочку автоматического смещения. На R И происходит падение напряжения, обусловленное током стока, которое передается на затвор через резистор RЗ, и определяет положение рабочей точки, т.е. режим работы транзистора по постоянному току транзистора. СИ шунтирует RИ в режиме переменного тока, не нарушая тем самым положение точки покоя определенное в режиме по постоянному току.
Расчет по постоянному току.
Выбор полевого транзистора производится аналогично биполярному — по предельно допустимым значениям EСИmax, IСmax, Pmax и fгр. Выходную цепь усилителя можно описать следующей системой уравнений:
Первое уравнение представляет собой уравнение нагрузочной прямой, а второе – выходные характеристики транзистора. Графоаналитическое решение этой системы представлено на рис. 2.19.
Рисунок 2.19 — Выходные характеристики полевого транзистора
Так же, как и для усилителя на биполярном транзисторе, в режимах ХХ и КЗ, определяют крайние точки нагрузочной прямой.
Режим
ХХ:
.
Режим
КЗ:
,
при известных RС
и RИ.
При проектировании каскада проводят нагрузочную линию соответствующим образом и, зная IКЗ, определяют суммарное сопротивление RС+RИ :
.
За счет тока IС создается падение напряжения на RИ, "+" этого напряжения подается на затвор через резистор RЗ (см. рис. 2.18), "–" приложен к источнику, что и обуславливает напряжение смещения. Следовательно, потеря напряжения на RИ должна обеспечивать напряжение UЗИП:
.
Емкость СИ выбирается из условия, чтобы при подаче входного переменного сигнала выполнялось неравенство:
,
где min — минимальная частота усиливаемого входного сигнала.
Так как напряжение смещения передается на затвор через резистор RЗ, то, зная IЗ (оговаривается в справочнике), можно определить максимальное значение RЗ, при котором IЗRЗ<<UСМ. Для полевых транзисторов с p-n переходом RЗmax порядка 1 МОм.
Расчет схемы по переменному току.
Полная линейная модель усилителя будет иметь вид, приведенный на рис. 2.20:
Рисунок 2.20 — Схема замещения усилителя
В диапазоне средних звуковых частот, аналогично RC усилителям на биполярных транзисторах, конденсаторами СР1 и СР2, а также емкостями CПр, СВх и СН можно пренебречь. Исходя из этого, модель усилителя для средних звуковых частот будет иметь вид, приведенный на рис. 2.21.
Определим коэффициент усиления схемы по напряжению.
Выходное напряжение можно записать в следующем виде:
,
где
,
.

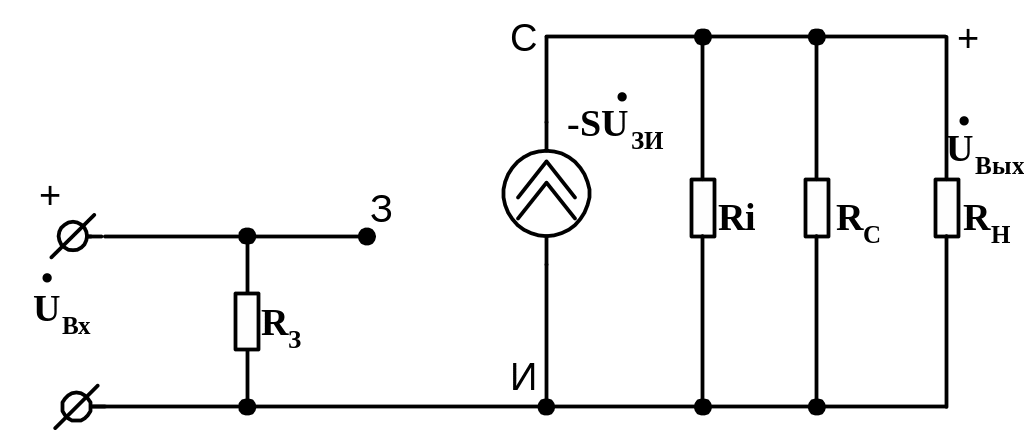

Рисунок 2.21 — Модель усилителя в диапазоне средних звуковых частот
Так как Ri для маломощных полевых транзисторов порядка сотен кОм, RН — единицы МОм, а RC — десятки кОм, то RЭквRС.
Исходя из этого, можно записать:
.
При характерных значениях крутизны характеристики S110 мА/В, получим .
Определение коэффициента усиления по току.
Коэффициент усиления по току определяется аналогично биполярным транзисторным каскадам:
.
Анализируя
это выражение, получим
.
В
сравнении с
на биполярных транзисторах для схемы
ОЭ, схема на полевых транзисторах ОИ
имеет существенно больший коэффициент
усиления.
Определение входного сопротивления.
Из модели следует, что:
.
На высоких частотах необходимо учитывать влияние СПр и СВх, при этом входное сопротивление будет определяться в виде:
.
При больших коэффициентах усиления (10100), при характерных значениях СПР1пФ, получаем преобладание действия СПР над СВХ, значение которой порядка единиц пФ.
Определение выходного сопротивления.
Выходное сопротивление усилителя определяется традиционно в виде:
.
Следовательно, по значениям установленных параметров — kU, ki, RВх, RВых прослеживается аналогичность их с параметров параметрам усилителя на биполярном транзисторе по схеме с ОЭ.
